Весы настольные электронные ШТРИХ-ПРИНТ

Назначение

Весы настольные электронные ШТРИХ-ПРИНТ (далее - весы) предназначены для статического измерения массы товаров при прямой продаже населению (торговые весы), с печатанием этикетки с ценой.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей (далее дисплей) и печатающее устройство.

Весы состоят из корпуса, грузоприемного устройства, весоизмерительного устройства, блока клавиатуры, дисплея массы, цены и стоимости, встроенного принтера для печати этикеток и интерфейса для стыковки с персональным компьютером (ПК).

Весы имеют следующие конструктивные исполнения:

- двусторонние дисплеи и клавиатура закреплены на корпусе весов посредством стойки (обозначение ШТРИХ-ПРИНТ, см. Рисунок 1);

- двусторонние дисплеи закреплены на корпусе весов посредством стойки, клавиатура крепится к передней панели корпуса весов с помощью кронштейна (обозначение ШТРИХ-ПРИНТ М, см. Рисунок 2);

- дисплей и клавиатура крепятся к передней панели корпуса весов с помощью кронштейна (обозначение ШТРИХ-ПРИНТ Ф1, см. Рисунок 3);

- дисплей и клавиатура продавца крепятся к передней панели, дисплей покупателя крепится к задней панели корпуса весов посредством кронштейна, (обозначение ШТРИХ-ПРИНТ ФП, см. Рисунок 4);

- дисплей и клавиатура продавца крепятся к передней панели корпуса весов с помощью кронштейна, дисплей покупателя крепится на корпусе весов посредством стойки (обозначение ШТРИХ-ПРИНТ ФШ, см. Рисунок 5);

- односторонний дисплей и клавиатура закреплены на корпусе весов посредством стойки (обозначение ШТРИХ-ПРИНТ С, см. Рисунок 6);

- весы с индексом 5 (ШТРИХ-ПРИНТ 5М, ШТРИХ-ПРИНТ 5Ф1, ШТРИХ-ПРИНТ 5ФП, ШТРИХ-ПРИНТ 5ФШ, ШТРИХ-ПРИНТ 5С) выполняются из пластмассовых деталей (см. рисунки 7... 11).

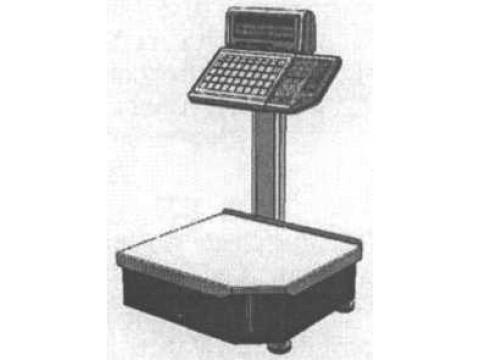

Рисунок 1 - Весы ШТРИХ-ПРИНТ

Рисунок 2 - Весы ШТРИХ-ПРИНТ М

Рисунок 7 - Весы ШТРИХ-ПРИНТ 5М

Рисунок 3 - Весы ШТРИХ-ПРИНТ Ф1

Рисунок 8 - Весы ШТРИХ-ПРИНТ 5Ф1

Рисунок 4 - Весы ШТРИХ-ПРИНТ ФП

Рисунок 9 - Весы ШТРИХ-ПРИНТ 5ФП

Рисунок 5 - Весы ШТРИХ-ПРИНТ ФШ

Рисунок 10 - Весы ШТРИХ-ПРИНТ 5ФШ

Рисунок 6 - Весы ШТРИХ-ПРИНТ С

Рисунок 11 - Весы ШТРИХ-ПРИНТ 5С

Весы выпускаются семи модификаций, отличающихся значениями максимальной нагрузки (Мах), значениями поверочного деления (е), равными значениям действительной цены деления (tZ) и имеют индексы: 6-1.2, 6-2, 15-1.2.5, 15-2.5, 15-5, 30-5.10, 30-10. Модификации с индексами: 6-2, 15-5, 30-10 представляют собой однодиапазонные весы (маркировка на табличке весов: Мах 6 кг, Мах 15 кг, Мах 30 кг, е = 2 г, е = 5 г, е = 10 г соответственно), модификации 6-1.2, 15-2.5, 30-5.10 - двухинтервальные весы (маркировка: Мах 3/6 кг, Мах 6/15 кг, Мах 15/30 кг, е = 1/2 г, г = 2/5 г, е = 5/10 г соответственно), модификация 15-1.2.5 - трехин-тервальные весы (маркировка: Мах 3/6/30 кг, е = 1/2/5 г).

Весы могут поставляться с вакуумно-флюоресцентными, с жидкокристаллическими, либо со светодиодными дисплеями (индексы: Д1, Д2 и ДЗ соответственно).

Весы могут иметь встроенные интерфейсы:

- RS-232 и Ethernet (индекс И1),

- RS-232, Ethernet, Wi-Fi (индекс И2),

- RS-232, Ethernet, USB, SD-memory card (индекс ИЗ),

- RS-232, Ethernet, USB, SD-memory card, Wi-Fi (индекс И4),

- RS-232, Ethernet, USB, Wi-Fi (индекс И5),

- RS-232, Ethernet, SD-memory card, Wi-Fi (индекс И6),

- RS-232, Ethernet, USB (индекс И7),

- RS-232, Ethernet, SD-memory card (индекс И8).

В весах предусмотрены следующие устройства и функции:

- устройство первоначальной установки нуля весов;

- устройство установки нуля и слежения за нулем;

- устройство выборки массы тары;

- устройство предварительного задания массы тары;

- вычисление стоимости товаров по массе и цене;

- вычисление стоимости штучных товаров по количеству и цене за штуку;

- суммирование стоимости товаров при обычном взвешивании и в "штучном" режиме;

- программирование цен товаров и вызов их из энергонезависимой памяти весов;

- запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения), ёмкость памяти не менее 3000 товаров;

- печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

Программное обеспечение

Весы имеют встроенное программное обеспечение (далее ПО), т.е. используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы поверителя.

Метрологически значимая часть ПО осуществляет следующие законодательно контролируемые функции:

- первоначальную установку нуля весов - не более 20 % Мах;

- слежения за нулем;

- полуавтоматическую установку нуля весов в диапазоне ± 2 % Мах;

- измерение массы;

- выборку массы тары в диапазоне от 0 до 50% Мах;

- предварительное задание массы тары в диапазоне от 0 до 50% Мах;

- вычисление стоимости товара;

- изменение конструктивных параметров;

- контроль за изменением конструктивных параметров (несбрасываемый счетчик количества изменений конструктивных параметров);

Идентификация и защита метрологически значимой части ПО весов производится с помощью отображаемого на дисплее при включении весов идентификационного наименования, номера версии (идентификационного номера), цифрового идентификатора (контрольной суммы исполняемого кода) ПО, а также контрольного числа несбрасываемого счетчика количества изменений конструктивных параметров и сравнения их со значениями, указанными в таблице 1 в разделах 13 и 15 документа "Весы настольные электронные ШТРИХ-ПРИНТ. Руководство по эксплуатации".

Сведения об идентификационных данных программного обеспечения приведены в таблице 1.

Таблица 1

Доступ к метрологической части ПО и входу в режим изменения конструктивных параметров защищен от преднамеренных изменений с помощью пломбирования весов посредством нанесения поверителем пломбы на пластичный материал, устанавливаемой на пломбировочную чашку под грузоприемным устройством (см. Рисунки 12 и 13).

Пломба поверителя

Рисунок 12 - Схема пломбировки весов ШТРИХ-ПРИНТ, ШТРИХ-ПРИНТ М, ШТРИХ-ПРИНТ Ф1, ШТРИХ-ПРИНТ ФП, ШТРИХ-ПРИНТ ФШ, ШТРИХ-ПРИНТ С

Пломба поверителя

Рисунок 13 - Схема пломбировки весов ШТРИХ-ПРИНТ 5М, ШТРИХ-ПРИНТ 5Ф1, ШТРИХ-ПРИНТ 5ФП, ШТРИХ-ПРИНТ 5ФП1, ШТРИХ-ПРИНТ 5С

Контрольная сумма исполняемого кода, контрольное число несбрасываемого счетчика количества изменений конструктивных параметров и пломбирование весов в достаточной мере защищают метрологически значимую часть ПО и конструктивные параметры от преднамеренных и непреднамеренных изменений и соответствуют уровню "С" по МИ 3286-2010.

Технические характеристики

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (<У), пределов допускаемой погрешности при первичной поверке (тре), в соответствующих интервалах взвешивания, и диапазона выборки массы тары, в зависимости от модификации, приведены в таблице 2.

Таблица 2

Окончание таблицы 2

Пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке.

Класс точности по ГОСТ Р 53228-2008..............................................................средний

Диапазон рабочих температур, °C ....................................................от плюс 10 до плюс 40

Относительная влажность при температуре 40 °C, не более.........................................85

Влияние устройства установки нуля на результат взвешивания, не более...............±0,25 е

Показания на дисплее массы, г, не более................................................................Мах

Электрическое питание от сети переменного тока:

- напряжением, В

- частотой, Гц.............................................................................................................50

Потребляемая мощность, В-А, не более:

Время прогрева весов, мин, не более

Габаритные размеры весов, размеры грузоприемного устройства и масса весов в зависимости от конструктивного исполнения приведены в таблице 3 Таблица 3

Окончание таблицы 3

Долговечность, количество циклов (нагружения/разгружения), не менее...............100000

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность

Весы........................................................................................................................1 экз.

Руководство по эксплуатации..............................................................................1 экз.

Поверка

ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

"Весы настольные электронные ШТРИХ-ПРИНТ. Руководство по эксплуатации РЭ 4274-009-45915116-2011" Раздел 9 "Методы и средства поверки".

Основное поверочное средство - эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005 "Государственная поверочная схема для средств измерения массы".

Сведения о методах измерений

Методы измерений приведены в разделе 9 документа "Весы настольные электронные ШТРИХ-ПРИНТ. Руководство по эксплуатации".

Нормативные документы

ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания"

ГОСТ 8. 021-2005 "Государственная поверочная схема для средств измерений массы"

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
