Весы неавтоматического действия электронные ХР (далее - весы) предназначены для статического измерения массы. Весы модификаций ХР26, ХР56, ХР204, ХР205, ХР505, ХР504, XP1203S, XP6002S, XP10002S, XP32001L могут использоваться для выполнения измерений массы методом сравнения с мерой при проведении поверки и калибровки мер массы как высокоточные компараторы.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 2488 12
Наименование	Весы неавтоматического действия электронные XP
Год регистрации	2012
Номер сертификата	8154
Дата регистрации	2012-10-30
Срок действия	2017-10-30
Получатель сертификата	фирма "Mettler-Toledo AG", Швейцария (CH)

Производитель / Заявитель

фирма "Mettler-Toledo AG"

Адрес: Im Langacher, 8606 Greifensee

Контакты: +41-44-944 22 11, +41-44-944 30 60

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ 8.520-2007.

Поверители

Скачать

	Описание типа РБ 03 02 2488 12 [2012-01-01] rb-03-02-2488-12_2012-01-01.pdf	Скачать
	Описание типа РБ 03 02 2488 12 [2013-04-29] rb-03-02-2488-12_2013-04-29.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации, метрологические лаборатории.

Описание

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (терминала). В зависимости от модификации, терминал может быть жестко закреплен на ГПУ, или подключен с помощью соединительного кабеля. Весы с дискретностью до 1 мг включительно оснащаются ветрозащитной витриной.

Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами:

- устройство установки по уровню с индикатором уровня;

- устройство первоначальной установки нуля;

- устройство слежения за нулем;

- совмещенные устройство установки нуля и уравновешивания тары;

- устройство выборки массы тары;

- полуавтоматическое устройство юстировки чувствительности;

Весы имеют последовательный интерфейс передачи данных RS232C, а также могут быть дополнительно оснащены интерфейсами Bluetooth, PS/2, Ethernet, e-Link, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, автоподатчик образцов, устройство ввода-вывода дискретных сигналов, устройство чтения штрихового кода, ПК (персональный компьютер), стандартная клавиатура.

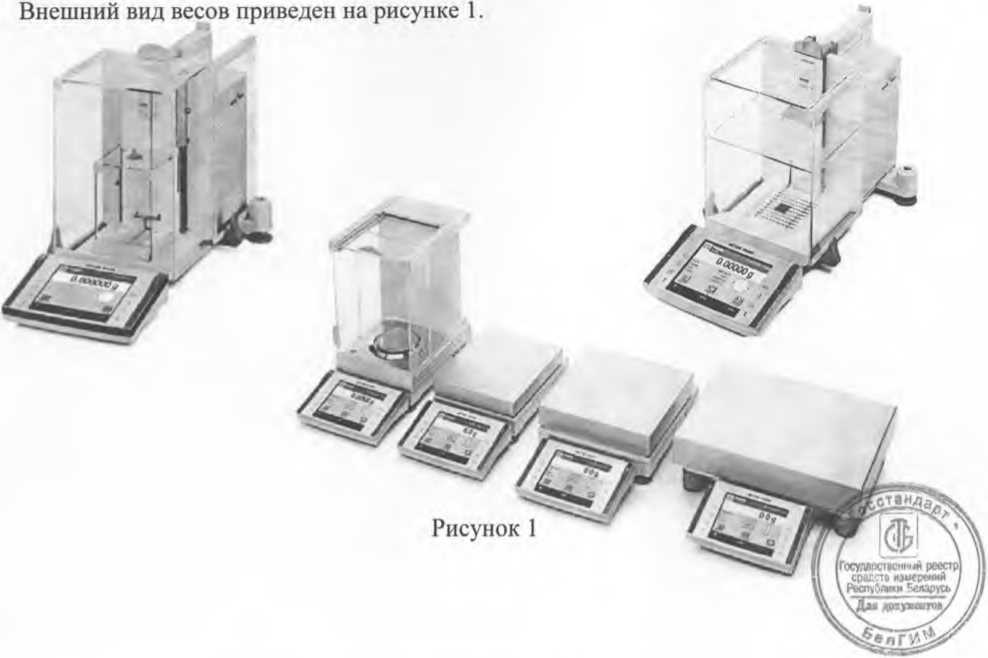

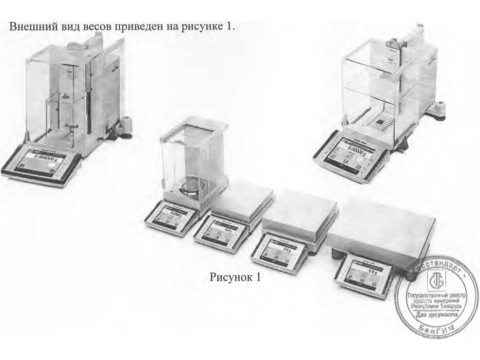

Внешний вид весов приведен на рисунке 1.

Функциональные возможности весов:

- подсчет количества образцов;

- взвешивание в различных единицах измерения массы (карат, фунт, унции и т.д.);

- взвешивание в процентах;

- сигнализация о превышении нагрузки.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню весов. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование программного обеспечения	Идентификационное наименование программного обеспеченш	Номер версии (идентификационный номер) программного обеспечения
Программное обеспечение весов неавтоматического действия ХР	5. хх / 4.хх	5.2/4.3

Весы выпускаются в следующих модификациях:

ХР26, XP26DR, ХР26РС, ХР56, XP56DR, ХР505, ХР205, XP205DR, XP105DR, ХР504, XP504DR, ХР204, XP204S, XP404S, XP404SDR, XP203S, XP603S, XP603SDR, XP1203S, XP2003SDR, XP5003SDR, XP802S, XP1202S, XP2002S, XP4002S, XP6002S, XP6002SDR, XP8002S, XP10002S, XP10002SDR, XP2001S, XP4001S, XP6001S, XP8001S, XP10001S, XP8001L, XP16001L, XP32001L, XP32001LDR, XP64001L, XP16000L, XP32000L, XP64000L, отличающиеся метрологическими характеристиками, способом крепления (подключения) терминала, размерами ГПУ.

Модификации весов с обозначением, включающим DR (DeltaRange), дополнительно оснащены вспомогательным показывающим устройством, отображающим значение массы с уменьшенной в 10 раз дискретностью. Это обеспечивается, в том числе, после выборки массы тары при любом ее значении в пределах наибольшего предела взвешивания весов.

Модификации весов с обозначением PC оснащены встроенной приставкой для калибровки пипеток.

Модификации весов с обозначением S, L отличаются габаритными размерами платформ.

Обозначение /М на шильдике весов - служебная заводская маркировка, указывающая на то, что весы изготовлены в соответствии с OIML R 76.

Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма наклейки приведена в Приложении А к описанию

типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблицах 2- 4. Таблица 2

Обозначение	нпв, г	НмПВ, г	Дискретность (d), мг	Цена поверочногс деления (е), мг	Число поверочных делений (п	Класс точности весов СТБ ЕН45501	Интервалы взвешивания	Максимально допустимые погрешности при поверке, мг
1	2	3	4	5	6	7	8	9
ХР26	22	0,0001	0,001	1	22000	I	от 0,0001 г до 22 г вкл.	±0,5
XP26DR	22	0,0002	до 5,1 гвкл. -0,002 св. 5,1 г-0,01	1	22000	I	от 0,0002 г до 22 г вкл.	±0,5
ХР26РС	22	0,0001	0,001	1	22000	I	от 0,0001 г до 22 г вкл.	±0,5
ХР56	52	0,0001	0,001	1	52000	I	от 0,0001 до 50 г вкл.	±0,5
							св. 50г	±1,0
XP56DR	52	0,0002	до 11 г вкл. - 0,002 св. 11 г-0,01	1	52000	I	от 0,0002 г до 50 г вкл.	±0,5
							св. 50г	±1,0
ХР5О5	520	0,001	0,01	1	520000	I	от 0,001 г до 50 г вкл.	±0,5
							св. 50 г до 200 г вкл.	±1,0
							св. 200 г	±1,5
ХР205	220	0,001	0,01	1	220000	I	от 0,001 г до 50 г вкл.	±0,5
							св. 50 г до 200 г вкл.	±1,0
							св. 200 г	±1,5
XP205DR	220	0,001	до 81 г вкл. - 0,01 св. 81 г - 0,1	1	220000	I	от 0,001 г до 50 г вкл.	±0,5
							св. 50 г до 200 г вкл.	±1,0
							св. 200 г	±1,5
XP105DR	120	0,001	до31 гвкл. -0,01 св. 31 г-0,1	1	120000	I	от 0,001 г до 50 гвкл.	±0,5
							св. 50 г	±1,0
ХР504	520	0,01	0,1	1	520000	I	от 0,01 г до 50 г вкл.	±0,5
							св. 50 г до 200 г вкл.	±1,0
							св. 200 г	±1,5
XP504DR	520	0,01	до 101 гвкл. -0,1 св. 101 г -1	1	520000	I	от 0,01 г до 50 г вкл.	±0,5
							св. 50 г до 200 г вкл.	±1,0
							св. 200 г	±1,5
ХР204	220	0,01	0,1	1	220000	I	от 0,01 г до 50 гвкл.	±0,5
							св. 50 г до 200 г вкл.	±1,0
							св. 200 г	±1,5
XP204S	210	0,01	0,1	1	210000	I	от 0,01 г до 50 г вкл.	±0,5
							св. 50 г до 200 г вкл.	±1,0
							св. 200 г	±1,5
XP404S	410	0,01	0,1	1	410000	I	от 0,01 г до 50 г вкл.	±0,5
							св. 50 г до 200 г вкл.	±1,0
							св. 200 г	±1,5
XP404SDR	410	0,01	до 80 г-0,1 св. 80 г - 1	1	410000	I	от 0,01 г до 50 г вкл.	±0,5
							св. 50 г до 200 г вкл.	±1,0
							св. 200 г	±1,5
XP203S	210	0,02	1	10	21000	II	от 0,02 г до 50 г вкл.	±5
							св. 50 г до 200 г вкл.	±10
							св. 200 г	±15
XP603S	610	0,1	1	10	61000	I	от 0,1 г до 500 г вкл.	±5
							св. 500 г	±10
XP603SDR	610	0,1	до 120 г-1 св. 120 г -10	10	61000		от 0,1 г до 500 г вкл.	±5
							св. 500 г	±10
XP1203S	1210	0,1	1	10	121000	I	от 0,1 г до 500 гвкл.	±5
							св. 500 г	±10
XP2003SDR	2100	0,1	до 500 г -1 св. 500 г -10	10	210000	I	от 0,1 г до 500 г вкл.	±5
							св. 500 г до 2000 г вкл.	±10
							св. 2000 г	±15
XP5OO3SDR	5100	0,1	до 1кг-1 св. 1 кг - 10	10	510000	I	от 0,1 г до 500 г вкл.	±5
							св. 500 г до 2000 г вкл.
							св. 2000 г /

[Государслдам) мест I срадт» измерений \ РизуСиии Беларусь

\Дилкушпоу'

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
XP802S	810	0,5	10	100	8100	II	от 0,5 г до 500 г вкл.	±50
							св. 500 г	±100
XP1202S	1210	0,5	10	100	12100	II	от 0,5 г до 500 г вкл.	±50
							св. 500 г	±100
XP2002S	2100	0,5	10	100	21000	II	от 0,5 г до 500 г вкл.	±50
							св. 500 г до 2000 г вкл.	±100
							св. 2000 г	±150
XP4002S	4100	0,5	10	100	41000	II	от 0,5 г до 500 г вкл.	±50
							св. 500 г до 2000 г вкл.	±100
							св. 2000 г	±150
XP6002S	6100	1,0	10	100	61000	I	От 1 г до 5000 г вкл.	±50
							Св. 5000 г.	±100
XP6002SDR	6100	1,0	цо 1,2 кг-10 св. 1,2 кг -100	100	61000	I	От 1 г до 5000 г вкл.	±50
							Св. 5000 г	±100
XP8002S	8100	1,0	10	100	81000	I	От 1 г до 5000 г вкл.	±50
							Св.5000 г	±100
XP10002S	10100	1	10	100	101000	I	от 1 г до 5000 г вкл.	±50
							св. 5000 г	±100
XP10002SDR	10100	1	до 2 кг-10 св. 2 кг - 100	100	101000	I	от 1 г до 5000 г вкл.	±50
							св. 5000 г	±100
XP2001S	2100	5	100	100	21000	II	от 5 г до 500 г вкл.	±50
							св. 500 г до 2000 г вкл.	±100
							св. 2000 г	±150
XP4001S	4100	5	100	100	41000	II	от 5 г до 500 г вкл.	±50
							св. 500 г до 2000 г вкл.	±100
							св. 2000 г	±150
XP6001S	6100	5	100	1000	6100	II	от 5 г до 5000 г вкл.	±500
							св. 5000 г	±1000
XP8001S	8100	5	100	1000	8100	II	от 5 г до 5000 г вкл.	±500
							св. 5000 г	±1000
XP8001L	8100	5	100	1000	8100	II	от 5 г до 5000 г вкл.	±500
							св. 5000 г	±1000
XP10001S	10100	5	100	1000	10100	II	от 5 г до 5000 г вкл.	±500
							св. 5000 г	±1000
XP16001L	16100	5	100	1000	16100	II	от 5 г до 5000 г вкл.	±500
							св. 5000 г	±1000
XP32001L	32100	5	100	1000	32100	II	от 5 г до 5000 г вкл.	±500
							св. 5000 г до 20000 г вкл.	±1000
							св. 20000 г	±1500
XP32001LDR	32100	5	до 6,4 кг-100 св. 6,4 кг -1000	1000	32100	II	от 5 г до 5000 г вкл.	±500
							св. 5000 г до 20000 г вкл.	±1000
							св. 20000 г	±1500
XP64001L	64100	10	100	1000	64100		От 10 г до 50000 г вкл.	±500
							Св. 50000 г.	±1000
XP16000L	16100	50	1000	1000	16100	II	от 5 г до 5000 г вкл.	±500
							св. 5000 г	±1000
XP32000L	32100	50	1000	1000	32100	II	от 50 г до 5000 г вкл.	±500
							св. 5000 г до 20000 г вкл.	±1000
							св. 20000 г	±1500
XP64000L	64100	50	1000	1000	64100	II	от 50 г до 5000 г вкл.	±500
							св. 5000 г до 20000 г вкл.	±1000
							св. 20000 г	±1500

Максимально допустимые погрешности в период эксплуатации весов устанавливаются в два раза больше, чем при поверке

Государственный реест]

I средств измерений \ Респубнми Беларусь

\Для документов/

Таблица 3

Обозначение модификации	Габаритные размеры весов, мм, не более (ШхГхВ)	Масса, кг, не более
ХР26, XP26DR, ХР26РС, ХР56, XP56DR	263x487x322	12
ХР505, ХР205, XP205DR, XP105DR, ХР504, XP504DR, ХР204	263x487x322	12
XP204S, XP404S, XP404SDR	214x395x363	8,2
XP203S, XP603S, XP603SDR, XP1203S, XP2003SDR, XP5003SDR	214x395x363	8,6
XP802S, XP1202S, XP2002S, XP4002S, XP6002S, XP6002SDR, XP10002S, XP10002SDR	194x392x96	6,6
XP2001S, XP4001S, XP6001S, XP8001S, ХР 8002S XP10001S	194x392x96	6,6
XP8001L, XP16001L, XP16000L, XP32001L, XP32001LDR, XP32000L	360x425x130	12,4
XP64001L, XP64000L	360x425x130	14,1
Для всех модификаций	Условия эксплуатации: • диапазон температуры окружающего воздуха, С - для весов - для компараторов (при методе сравнения с мерой) • - относительная влажность окружающего воздуха, * - для весов - для компараторов (при методе сравнения с мерой)	от 10 до 30 от 17 до 23 до 80 при 31 °C от 40 до 70
Для всех модификаций	Потребляемая мощность, В«А	27
Для всех модификаций	Напряжение питающей сети, В	от 187 до 242
Для всех модификаций	Частота, Гц	от 49 до 51

Таблица 4

Обозначение модификации весов	Пределы измерения разности сравниваемых масс, мг	СКО показаний при методе сравнения с мерой, мг, не более
ХР26	±10	до 1 г включ, - 0,001 св. 1 г - 0,0015
ХР56	±10	до 1 г включ. - 0,001 св. 1 г - 0,003
ХР205	±20	до 10 г включ. - 0,015 св. 10 г - 0,03
ХР505	±50	до 10 г включ. - 0,010 св. 10 г до 200 г включ. - 0,02 св. 200 г-0,035
ХР204	±20	0,08
ХР504	±50	0,12
XP1203S	±200	1
XP6002S	±1000	10
XP10002S	±2000	10
XP32001L	±5000	100

Государе гвенный реестр средств измерений Раси-.-элики Беларусь

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

ГПУ

Терминал

Соединительный кабель для подключения терминала

Адаптер сетевого питания

Руководство по эксплуатации

Ветрозащитная витрина (для соответствующих модификаций)

1 шт.

1 экз.

1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы “Mettler-Toledo AG” (Швейцария).

СТБ ЕН 45501-2004 «Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний».

ГОСТ 8.520-2007 «Весы лабораторные. Методы и средства поверки».

Заключение

Весы неавтоматического действия электронные ХР соответствуют требованиям технической документации фирмы “Mettler-Toledo AG” (Швейцария), СТБ ЕН 45501-2004.

Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93

Тел. (017)-334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
