Весы тензометрические автомобильные ВТА
| Номер в ГРСИ РФ: | РБ 03 02 0493 13 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ОАО "Управляющая компания холдинга "Бобруйскагромаш", г. Бобруйск |
Весы тензометрические автомобильные ВТА (далее - весы ВТА) предназначены для взвешивания в статическом режиме автотранспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0493 13 |
| Наименование | Весы тензометрические автомобильные ВТА |
| Год регистрации | 2013 |
| Номер сертификата | 8331 |
| Дата регистрации | 2013-01-29 |
| Срок действия | 2016-11-29 |
| Получатель сертификата | ОАО "Управляющая компания холдинга "Бобруйскагромаш", г. Бобруйск Могилевской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Управляющая компания холдинга "Бобруйскагромаш"
Адрес: г. Бобруйск Могилевской обл.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2202-2013. |
Поверители
Скачать
|
Описание типа РБ 03 02 0493 13 [2009-04-21]
rb-03-02-0493-13_2009-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0493 13 [2012-07-16]
rb-03-02-0493-13_2012-07-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0493 13 [2013-06-25]
rb-03-02-0493-13_2013-06-25.pdf
|
Скачать |
Описание типа
Назначение
Весы тензометрические автомобильные ВТА (далее - весы ВТА) предназначены для взвешивания в статическом режиме автотранспортных средств.
Область применения - предприятия промышленности, сельского хозяйства, транспорта, торговли.
Описание
Принцип действия весов ВТА основан на преобразовании силы тяжести взвешиваемого груза в электрический сигнал посредством тензометрических датчиков. Электрический сигнал преобразуется показывающим устройством в цифровой, соответствующий измеряемой массе, и отображается на табло индикации.
Весы изготавливают в семи модификациях: ВТА-10, ВТА-20, ВТА-30, ВТА-40, ВТА-50, ВТА-60, ВТА-80, отличающихся наибольшим и наименьшим пределами взвешивания, габаритными размерами и массой грузоприемного устройства.
Весы состоят из следующих основных элементов:
- грузоприемного устройства;
- показывающего устройства.
Грузоприемное устройство состоит из нескольких сварных конструкций: ограничитель, опора и платформа. В зависимости от модификации весов их длина и грузоподъемность изменяется за счет изменения количества опор и платформ. Каждая платформа устанавливается на тензометрические датчики C16AC3/20t производства фирмы "НВМ", Германия (исполнение 1) или на тензометрические датчики WBK-20TL-1K производства фирмы "CAS", Республика Корея (исполнение 2). Количество датчиков зависит от модификации весов ВТА.
Показывающие устройства "Микросим М0601", производства НПП "Метра", Россия (исполнение 1) и CI-6000A, производство фирмы "CAS", Республика Корея (исполнение 2), представляют собой цифровой преобразователь сигналов тензометрических датчи-
КОВ.
Основные функциональные возможности весов ВТА:
- ввод значения массы тары с клавиатуры;
- установка индикации на нуль автоматически и полуавтоматически^;
- накапливание и индицирование суммы результатов нескольких вз
- автоматическое переключение на режим энергосбережения.
Схема пломбирования весов и размещение знака поверки в виде клейма-наклейки приведена в приложении А.

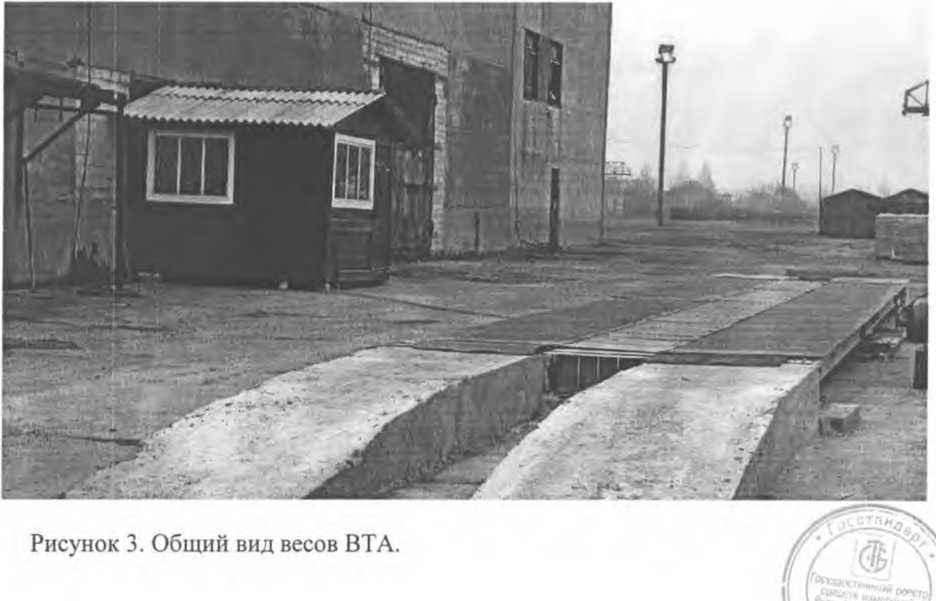

Показывающие устройства и общий вид весов ВТА приведен на рисунках 1-3.

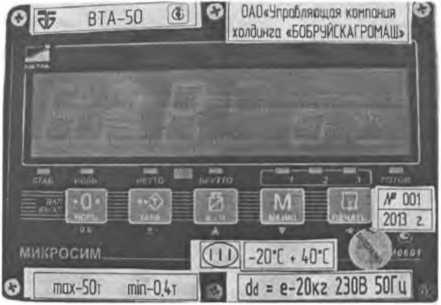

Рисунок 1. Показывающее устройством "Микросим М0601" (исполнение 1)

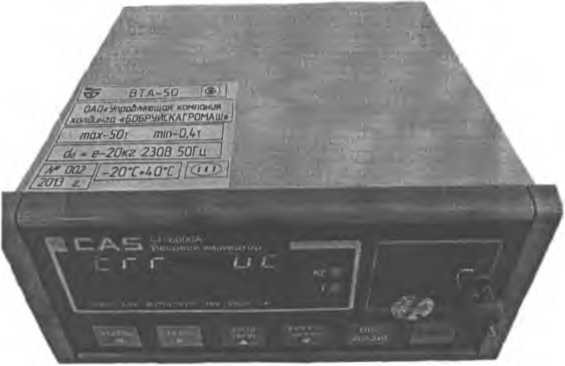

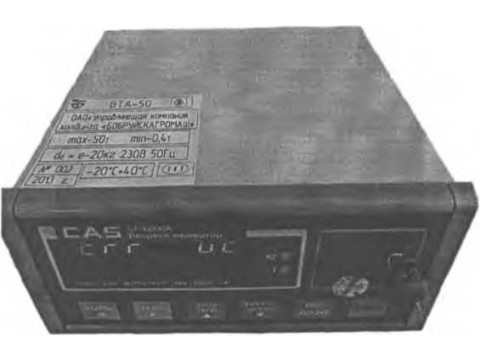

Рисунок 2. Показывающее устройством CI-6000A (исполнение 2)
основные технические и метрологические характеристики приведены в таблице 1
Таблица 1. Основные технические и метрологические характеристики.
|
Наименование |
Модификации | ||||||
|
ВТА-10 |
ВТА-20 |
ВТА-30 |
ВТА-40 |
ВТА-50 |
ВТА-60 |
ВТА-80 | |
|
Класс точности по СТБ ЕН 45501-2004 |
средний | ||||||
|
Наименьший предел взвешивания (min), кг |
100 |
200 |
200 |
400 |
400 |
400 |
1000 |
|
Наибольший предел взвешивания (шах), кг |
10000 |
20000 |
30000 |
40000 |
50000 |
60000 |
80000 |
|
Число поверочных интервалов, п, шт. |
2000 |
2000 |
3000 |
2000 |
2500 |
3000 |
1600 |
|
Поверочный интервал, е, кг |
5 |
10 |
10 |
20 |
20 |
20 |
50 |
|
Дискретность отсчета, d, кг |
5 |
10 |
10 |
20 |
20 |
20 |
50 |
|
Пределы максимально допустимых погрешностей при взвешивании без выборки массы тары и с выборкой массы тары при первичной поверке, кг: - от min до 500 е - св. 500 е до 2000 е - св. 2000 е до 10000 е |
±2,5 ±5 |
±5 ±10 |
±5 ±10 ±15 |
±10 ±20 |
±10 ±20 ±30 |
±10 ±20 ±30 |
±25 ±50 |
|
Разрешающая способность, кг |
7 |
14 |
14 |
28 |
28 |
28 |
70 |
|
Независимость показаний весов от положения груза на грузоприемном устройстве, кг, не более |
±5 |
±10 |
±10 |
±20 |
±20 |
±20 |
±50 |
|
Погрешность установки на ноль, кг, не более |
±1,25 |
±2,5 |
±2,5 |
±5 |
±5 |
±5 |
±12,5 |
|
Диапазон выборки массы тары, кг |
от min до max | ||||||
|
Перегрузка весов, кг |
max+9 е | ||||||
|
Пределы максимально допустимых погрешностей при взвешивании без выборки массы тары и с выборкой массы тары при эксплуатации, кг: - от min до 500 е - св. 500 е до 2000 е - св. 2000 е до 10000 е |
±5 ±10 |
±10 ±20 |
±10 ±20 ±30 |
±20 ±40 |
±20 ±40 ±60 |
±20 ±40 ±60 |
±50 ±100 |
|
Потребляемая мощность, В А, не более |
15 | ||||||
|
Габаритные размеры - грузоприемного устройства, м, не более: - длина / ширина / высота; - показывающего устройства, мм, не более: - исполнение 1; - исполнение 2. |
6хЗ*0,3 |
6x3x0,3 |
12x3x0,3 |
18x3x0,3 |
18x3x0.3 |
18x3x0,3 |
24x3x0,3 |
|
180x110*60 195x192,7x98 | |||||||
|
Масса, кг, не более: - грузоприемного устройства; - показывающего устройства: -исполнение 1; - исполнение 2. |
3000 |
3000 |
6000 |
9000 |
9000 |
9000 |
12000 |
|
1,5 2,0 | |||||||
|
Время установления рабочего режима, мин, не более |
10 | ||||||
|
Климатическое исполнение по ГОСТ 15150 УХЛ2 |
от минус 20 °C до плюс 40 °C | ||||||
|
Диапазон температур при транспортировании и хранении |
от минус 50 °C до плюс 50 °C | ||||||
|
Параметры электропитания весов: - напряжение, В; - частота, Гц |
230:;™ 50±1 | ||||||
Знак утверждения типа
Знак утверждения типа наносится типографическим способом на титульный лист руководства по эксплуатации и на лицевую панель показывающего устройства в виде наклейки с последующим ламинированием.
Комплектность
|
Наименование |
Модификации | ||||||
|
ВТА-10 |
ВТА-20 |
ВТА-30 |
ВТА-40 |
ВТА-50 |
ВТА-60 |
ВТА-80 | |
|
Грузоприемное устройство в составе: - грузоприемная платформа, шт.; - устройство взвешивающее (тензодатчик), шт. |
2 4 |
2 4 |
4 6 |
6 8 |
6 8 |
6 8 |
8 10 |
|
Устройство показывающее, шт. |
1 | ||||||
|
Руководство по эксплуатации ГБ2.799.008 РЭ, экз. |
1 | ||||||
|
Руководство по эксплуатации показывающего прибора, экз. |
1 | ||||||
|
Соединительный кабель |
длина 10 м (до 100 м по договору) | ||||||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ ЕН 45501-2004 Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний.
ТУ РБ 00226556.006-98. Весы тензометрические автомобильные ВТА. Технические условия.
МРБ МП.2202-2013 Весы тензометрические автомобильные ВТА. Методика поверки.
Заключение
Весы тензометрические автомобильные ВТА требованиям СТБ ЕН 45501-2004 и техническим условиям ТУ РБ 00226556.006-98 соответствуют.
Межповерочный интервал - не более 12 месяца (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
