Весы платформенные 2158 Vertex

Назначение

Весы платформенные 2158 Vertex (далее - весы) предназначены для статического взвешивания различных грузов.

Область применения - предприятия промышленности, сельского хозяйства, транспорта, торговли.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания преобразуются аналого-цифровым преобразователем (АЦП) терминала и выводятся на его дисплей.

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) с 4-мя встроенными весоизмерительными тензорезисторными датчиками и терминала, соединённых между собой кабелем.

В весах используются:

- весоизмерительные тензорезисторные датчики 0745А;

- терминалы IND131/331, IND221/IND226, IND560, IND690,IND780 и ICS.

В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Etemet/IP, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли.

ГПУ, устанавливаемые в приямок, имеют специальные конструктивные элементы оформления весового приямка, а напольные ГПУ имеют подъездные рампы.

Платформы ГПУ изготавливают из окрашенной или нержавеющей стали.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню весов. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

В весах предусмотрены следующие устройства:

- устройство индикации отклонения от нуля;

- устройство первоначальной установки нуля весов;

- устройство полуавтоматической установки нуля;

- устройство слежения за нулем;

- устройство выборки массы тары;

- показывающее устройство с расширением.

Модификации весов имеют обозначения вида: 2158 0X20YZ-A, где 0 - идентификатор (всегда 0);

X - материал изготовления ГПУ (0 - окрашенная рифленая сталь, 1 - окрашенная гладкая сталь; 2 - нержавеющая рифленая сталь; 3 - нержавеющая гладкая сталь);

2 - тип весоизмерительного тензорезисторного датчика (всегда 2);

0 - аналоговый тип выходного сигнала (всегда 0);

Y - длина и ширина ГПУ - (1 - 910x910 мм; 2 - 1220x1200 мм; 3 - 1220x1520 мм; 4- 1520x1520 мм; 5 - 1220x1830 мм; 6- 1520x2134 мм);

Z - значение максимальной нагрузки - (1 - 500 кг; 2 - 1000 кг; 3 5 - 10000 кг);

А - идентификатор терминалов.

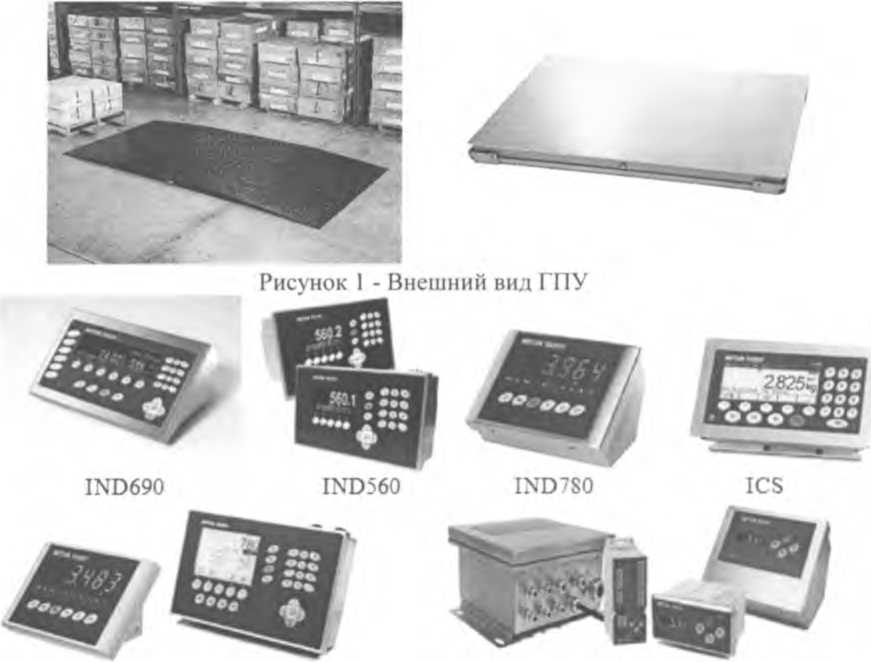

Внешний вид ГПУ показан на рисунке 1.

Внешний вид терминалов показан на рисунке 2.

Места пломбировки терминалов и ГПУ исключающие, несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, приведены в Приложении А к описанию типа.

IND221 IND226

IND13T331

Рисунок 2 - Внешний вид терминалов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по СТБ ЕН 45501-2004, TOCTOIML R76-I-2011. ТР 2008/012/BY средний (III)

Влияние устройства установки нуля на результат взвешивания, кг

Диапазон выборки массы тары ('Г), % от Мах .............................................................от 0 до 100

Предельная нагрузка (Lim), % от Мах, не более

Показания индикации массы, кг, не более...........................................................................Мах+9е

Диапазон установки на нуль и слежения за нулём (суммарный). % от Мах

Диапазон первоначальной установки нуля. % от Мах

Условия эксплуатации:

- диапазон температуры, °C .......................................................................от минус 10 до плюс 40

- относительная влажность. %...........................................................до 85 при температуре 40 “С

без конденсации влаги

Электрическое питание:

- от сети переменного тока:

- напряжением. В......................................................................................................от 187 до 242

- частотой, Гц................................................................................................................от 49 до 51

- от встраиваемой аккумуляторной батареи. В.............................................................................12

Габаритные размеры весов, мм:

-длина..........................................................................................................................от 914 до 1524

-ширина.......................................................................................................................от 914 до 2133

- высота............................................................................................................................от 76 до 102

Масса весов, кг, не более.............................................................................................................. 600

Средний срок службы, лет..............................................................................................................15

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки весов должен соответствовать таблице 2

Таблица 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Mettler-Toledo Inc.» (США);

СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний";

ТР 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования";

ГОСТ OIML R76-1-2011 "Весы неавтоматического действия. Метрологические и технические требования. Испытания".

Заключение

Весы платформенные 2158 Vertex соответствуют требованиям технической документации фирмы «Mettler-Toledo Inc.» (США), СТБ ЕН 45501-2004, ГОСТ OIML R76-1-2011, ТР 2008/012/BY.

Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93

Тел. (017)-334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
