Весы электронные "Меркурий 3"

Назначение

Весы электронные «Меркурий 3» (далее - весы) предназначены для статического измерения массы товаров.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.

Весы состоят из корпуса, грузоприемного устройства, весоизмерительного устройства, терминала с дисплеем массы, цены и стоимости товара.

Конструкция весов предусматривает следующие конструктивные исполнения:

-со стойкой, на которой закреплен терминал с дисплеем: «Меркурий 302» и «Меркурий 315»;

-без стойки: «Меркурий 301», «Меркурий 313», «Меркурий 314».

Весы выпускаются в двух модификациях, отличающихся значениями максимальной нагрузки (Мах), поверочного деления (е), и имеют обозначения:

- «Меркурий 301», «Меркурий 302» (Мах=6/20 кг, е=2/5/1 0 г) - модификация 1 (рисунок 1);

- «Меркурий 313»,«Меркурий 314», «Меркурий 315» (Мах=6/15 кг, е=2/5 г) - модификация 2 (рисунок 2).

«Меркурий 301»

«Меркурий 302»

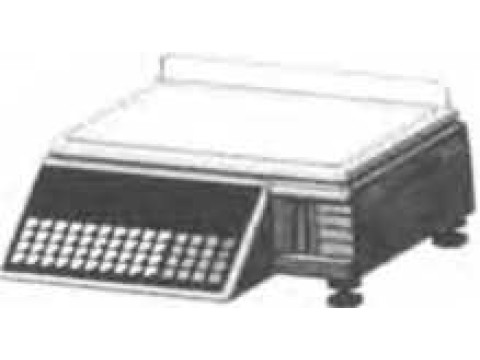

Рисунок 1. Весы модификации I: «Меркурий 301» «Меркурий 302»

Рисунок 2 Весы модификации 2: «Меркурий 313/314» «Меркурий 315»

«Меркурий 315»

Модификации весов относятся к одному семейству, так как их конструкция предусматривает идентичные:

- элементная база;

- весоизмерительные тензорезисторные датчики фирмы НВМ (Германия).

В весах предусмотрены следующие устройства:

- устройство первоначальной установки нуля весов;

- полуавтоматическое устройство установки нуля и слежения за нулем;

- устройство выборки массы тары;

- вычисление стоимости товара по массе и цене;

- печатание этикетки со значениями измеренной массы, введенной цены и рассчитанной по ним стоимости взвешиваемого товара (только в весах «Меркурий 301», «Меркурий 302»).

Конструкция весов предусматривает подключение к ним периферийных устройств.

Лист 2

Всего листов 4 На корпусе весов прикреплена табличка (разрушающая при ее удалении), содержащая следующую маркировку:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя;

- класс точности весов по ГОСТ Р 53228-2008;

- значение Мах;

- значение Min;

- значение е;

- значение Т=-;

- идентификатор ПО;

- знак утверждения типа средств измерений;

- год изготовления;

- напряжение и частота электрического питания.

Программное обеспечение

Весы имеют встроенное программное обеспечение (далее - ПО), т.е. используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы поверителя.

Метрологически значимая часть ПО осуществляет следующие законодательно контролируемые функции:

- первоначальную установку нуля весов - не более ± 10 % Мах;

- полуавтоматическую установку нуля и слежения за нулем весов в диапазоне ± 2 % Мах;

- измерение массы;

- выборку массы тары в диапазоне от 0 до 40% Мах.

Идентификация и защита метрологически значимой части ПО весов производится при помощи отображаемого на дисплее при включении весов идентификационного наименования ПО, номера версии (идентификационного номера) ПО, цифрового идентификатора (контрольной суммы исполняемого кода) ПО и сравнения их со значениями, указанными в таблице 1.

Сведения об идентификационных данных программного обеспечения приведены в таблице 1.

Пломба поверителя

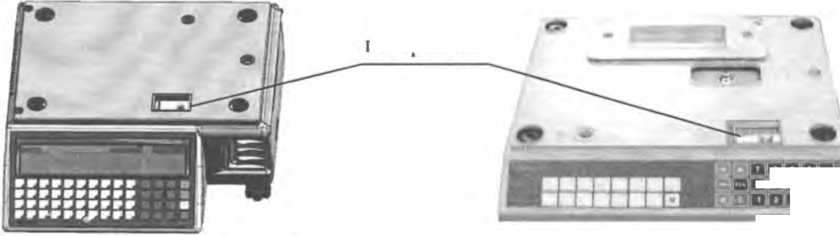

Рисунок 3. Схема пломбировки весов.

ООО ооаа

Таблица 1

Доступ к метрологической части ПО и входу в режим изменения конструктивных параметров защищен от преднамеренных изменений с помощью пломбирования весов посредством нанесения поверителем пломбы на пластичный материал, устанавливаемой на пломбировочную чашку под грузоприемным устройством (рисунок 3).

Контрольная сумма исполняемого кода и пломбирование весов в достаточной мере защищают метрологически значимую часть ПО и конструктивные параметры от преднамеренных и непреднамеренных изменений и соответствуют уровню «С» по МИ 3286-2010.

Технические характеристики

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), пределов допускаемой погрешности при поверке (шре), в соответствующих интервалах взвешивания, и диапазона выборки массы тары, в зависимости от модификаций весов, приведены в таблице 2.

Таблица 2

- пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке

- класс точности по ГОСТ Р5 3228-2008............................................................................средний (III)

- число поверочных делений, п........................................................................................................3000

- диапазон рабочих температур °C.................................................................от минус 10 до плюс 40

- относительная влажность, не более.......................................................80% при температуре 40°С

- варианты электрического питания весов для модификаций:

«Меркурий 301», «Меркурий 302»:

- от сети переменного тока напряжением, В..............................................................................220i||

- частотой, Гц

«Меркурий 313» , «Меркурий 314», «Меркурий 315»:

- от сети переменного тока (через адаптер электропитания) напряжением, В.......................220t|g

- частотой, Гц

- от встроенной аккумуляторной батареи напряжением, В

- габаритные размеры и масса весов в зависимости от модификации приведены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист «Руководства по эксплуатации» фотохимическим способом на табличку, прикрепленную на корпусе весов.

Лист № 4

вср’ -'. чстол 4

Комплектмосгь средства измерений

Весы................................-.........................................................................................1 экз.

Руководство по эксплуатации............................................... 1 экз.

Поверка

осущес твляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основное поверочное средство - эталонные-гири 4-го разряда в соответствии с ГОСТ

8.021-2005 «Государственная поверочная схема для средств измерения массы».

Сведения о методах измерений

Методы измерений приведены в:

- документе «Весы электронные «Меркурий 3» (раздел 4);

- в технических условиях ТУ 4274-553-70209693-2012 «Весы электронные «Меркурий 3».

Нормативные документы

ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2005 "Государственная поверочная схема для средств измерений массы"

Технические условия ТУ 4274-553-70209693-2012 «Весы электронные «Меркурий 3»

Рекомендации к применению

Осуществление торговли и товарообменных операций.
