Весы неавтоматического действия серий ME, JE
| Номер в ГРСИ РФ: | РБ 03 02 5332 14 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Mettler-Toledo» США |
|
Описание типа РБ 03 02 5332 14 [2014-04-07]
rb-03-02-5332-14_2014-04-07.pdf
|
Скачать |
Весы неавтоматического действия серий ME, JE (далее - весы), предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5332 14 |
| Наименование | Весы неавтоматического действия серий ME, JE |
| Год регистрации | 2014 |
| Номер сертификата | 8916 |
| Дата регистрации | 2014-01-30 |
| Срок действия | 2019-01-30 |
| Получатель сертификата | фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd."
Адрес: 589 Gui Ping Road, Shanghai 200233
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по приложению ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5332 14 [2014-04-07]
rb-03-02-5332-14_2014-04-07.pdf
|
Скачать |
Описание типа
Назначение
Весы неавтоматического действия серий ME, JE (далее - весы), предназначены для статического измерения массы.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации, метрологические лаборатории.
Описание
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала. Весы с действительной ценой деления до 1 мг включительно оснащаются ветрозащитной витриной.
Весы имеют следующие устройства и функции:
- устройство индикации отклонения от нуля;
- устройство первоначальной установки нуля весов;
- устройство слежения за нулем;
- устройство выборки массы тары;
- устройство предварительного задания массы тары;
- совмещенные устройство полуавтоматической установки нуля и уравновешивания тары;
- устройство установки по уровню с индикатором уровня;
- полуавтоматическое устройство юстировки чувствительности;
- обнаружение промахов;
- вспомогательное цифровое показывающее устройство с отличающимся делением;
- взвешивание в различных единицах измерения массы.
Весы имеют следующие режимы работы:
- счетный режим;
- суммирование;
- статистическая обработка;
- вычисление процентных соотношений.
Весы имеют последовательный защищенный интерфейс передачи данных RS-232.
Питание весов осуществляется от сети переменного тока.
Весы выпускаются однодиапазонными в следующих модификациях, отличающихся метрологическими характеристиками, исполнением корпуса и грузоприемной платформы:
МЕ54/МЕ54Е, МЕ104/МЕ104Е, МЕ204/МЕ204Е, МЕ254/МЕ254Е, МЕ1ОЗ/МЕ1ОЗЕ, МЕ203/МЕ203Е, МЕЗОЗ/МЕЗОЗЕ, МЕ403/МЕ403Е, МЕ453/МЕ453Е, МЕ802/МЕ802Е,
МЕ1002/МЕ1002Е, МЕ2002/МЕ2002Е, МЕ3002/МЕ3002Е, МЕ4002/МЕ4002Е, МЕ4502/МЕ4502Е, МЕ4001/МЕ4001Е, JE703C, JE1103С.
Обозначение модификаций имеет вид [XI] Е[Х2][ХЗ]Е(С), где:
XI - условное обозначение модельного ряда
М - весы для производственных лабораторий;
J - весы для ювелиров;
Х2 - условное обозначение максимальной нагрузки (Мах) - от 2 до 4 цифр;
ХЗ - условное обозначение действительной цены деления шкалы (d) - от 1 до 3 цифр;
Е - условное обозначение Е означает, что весы не оснащены полуавтоматическим устройством юстировки чувствительности.
С - присутствует в моделях ювелирных весов, где масса по умолчанию отображается в каратах.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится корпусе на весов. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
___* |
1.XX |
1.00 |
__* |
__* |
|
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||||
Внешний вид весов показан на рисунке 1.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма наклейки приведена в Приложении А к описанию типа.

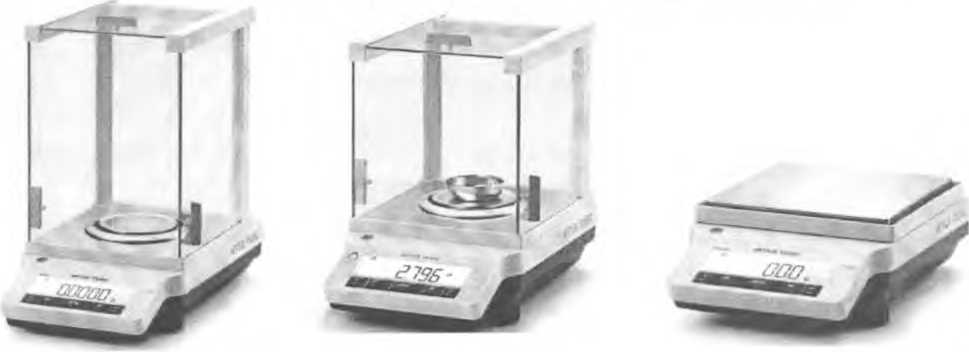

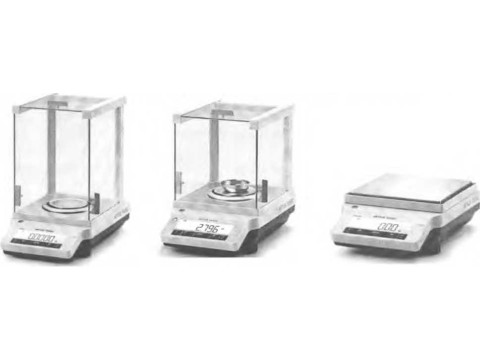

Рисунок 1 - Общий вид весов неавтоматического действия ME, JE
стаиДя
документов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности по СТБ ЕН 45501-2004, ГОСТ OIML R76-1-2011, ТР 2008/012/BY специальный (I) для модификаций:
- МЕ54/МЕ54Е; МЕ104/МЕ104Е; МЕ204/МЕ204Е; МЕ254/МЕ254; JE703C; JE1103С;
высокий (II) для модификаций:
- МЕ103/МЕ103Е; МЕ203/МЕ203Е; МЕ303/МЕ303Е; МЕ403/МЕ403Е/; МЕ453/МЕ453Е;
МЕ802/МЕ802Е; МЕ1002/МЕ1002Е; МЕ2002/МЕ2002Е; МЕ3002/МЕ3002Е; МЕ4002/МЕ4002Е;
МЕ4502/МЕ4502Е; МЕ4001/МЕ4001Е.
Влияние устройства установки на нуль на результат взвешивания, не более ±0,25 е
Показания на дисплее массы, г, не более Мах + 9 е
Диапазон выборки массы тары (Т"), % от Мах от 0 до 100
Условия эксплуатации:
- диапазон рабочих температур, °C от плюс 10 до плюс 30;
- относительная влажность воздуха, %, не более 85 при температуре 40 °C,
без конденсации влаги.
Электрическое питание от сети переменного тока:
- напряжение, В
от 187 до 242;
от 49 до 51;
60
10
- частота, Гц
Потребляемая мощность, В-A, не более
Средний срок службы, лет
Таблица 1
|
Обозначение |
Нагрузка, г/карат |
Действи-тельная цена деления (d), мг/карат |
Поверочный интервал (е), мг |
Число поверочных делений (п) |
Интервалы нагрузки (т), г |
Пределы допускаемой погрешности при поверке, мг | |
|
максимальная (Мах) |
минимальная (Min) | ||||||
|
МЕ54/МЕ54Е |
52 |
0,01 |
0,1 |
1 |
52 000 |
От 0,01 до 50 вкл. |
±0,5 |
|
Св. 50 до 52 вкл. |
±1 | ||||||
|
МЕ104/МЕ104Е |
120 |
0,01 |
0,1 |
1 |
120 000 |
От 0,01 до 50 вкл. |
±0,5 |
|
Св. 50 до 120 вкл. |
±1 | ||||||
|
JE703C |
140/700 |
0,01/0,1 |
0,1/,001 |
1 |
140 000 |
От 0,01 до 50 вкл. |
±0,5 |
|
Св. 50 до 140 вкл. |
±1 | ||||||
|
JE1103C |
220/1100 |
0,01/0,1 |
0,1/0,001 |
1 |
220 000 |
От 0,01 до 50 вкл. |
±0,5 |
|
Св. 50 до 200 вкл |
±1 | ||||||
|
Св. 200 до 220 вкл. |
±1,5 | ||||||
|
МЕ204/МЕ204Е |
220 |
0,01 |
0,1 |
1 |
220 000 |
От 0,01 до 50 вкл. |
±0,5 |
|
Св. 50 до 200 вкл. |
±1 | ||||||
|
Св. 200 до 220 вкл. |
±1,5 | ||||||
|
МЕ254/МЕ254Е |
250 |
0,01 |
0,1 |
1 |
250 000 |
От 0,01 до 50 вкл. |
±0,5 |
|
Св. 50 до 200 вкл. |
±1 | ||||||
|
Св. 200 до 250 вкл. |
±1,5 | ||||||
Пределы допускаемой погрешности (гире) в эксплуатации равны удвоенному значению преде-лов допускаемых погрешностей при поверке
Таблица 2
|
Обозначение |
Нагрузка, г |
Действительная цена деления (d), мг |
Поверочный интервал (е), мг |
Число поверочных делений (п) |
Интервалы нагрузки (т), г |
Пределы допускаемой погрешности при поверке, мг | |
|
максимальная (Мах) |
минимальная (Min) | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
МЕ103/МЕ103Е |
120 |
0,02 |
1 |
10 |
12 000 |
От 0,02 до 50 вкл. |
±5 |
|
Св. 50 до 200 вкл. |
±10 | ||||||
|
МЕ203/МЕ203Е |
220 |
0,02 |
1 |
10 |
22 000 |
От 0,02 до 50 вкл. |
±5 |
|
Св. 50 до 200 вкл. |
±10 | ||||||
|
Св. 200 до 220 вкл. |
±15 | ||||||
|
МЕЗОЗ/МЕЗОЗЕ |
320 |
0,02 |
1 |
10 |
32 000 |
От 0,02 до 50 вкл. |
±5 |
|
Св. 50 до 200 вкл. |
±10 | ||||||
|
Св. 200 до 320 вкл. |
±15 | ||||||
|
МЕ403/МЕ403Е |
420 |
0,02 |
1 |
10 |
42 000 |
От 0,02 до 50 вкл. |
±5 |
|
Св. 50 до 200 вкл. |
±10 | ||||||
|
Св. 200 до 420 вкл. |
±15 | ||||||
|
МЕ453/МЕ453Е |
450 |
0,02 |
1 |
10 |
45000 |
От 0,02 до 50 вкл. |
±5 |
|
Св. 50 до 200 вкл. |
±10 | ||||||
|
Св. 200 до 450 вкл. |
±15 | ||||||
|
МЕ802/МЕ802Е |
820 |
0,5 |
10 |
100 |
8 200 |
От 0,5 до 500 вкл. |
±50 |
|
Св. 500 до 820 вкл. |
±100 | ||||||
|
МЕ1002/МЕ1002Е |
1200 |
0,5 |
10 |
100 |
12 000 |
От 0,5 до 500 вкл. |
±50 |
|
Св. 500 до 1200 вкл. |
±100 | ||||||
|
МЕ2002/МЕ2002Е |
2200 |
0,5 |
10 |
100 |
22 000 |
От 0,5 до 500 вкл. |
±50 |
|
Св. 500 до 2000 вкл. |
±100 | ||||||
|
Св. 2000 до 2200 вкл. |
±150 | ||||||
|
МЕ3002/МЕ3002Е |
3200 |
0,5 |
10 |
100 |
32 000 |
От 0,5 до 500 вкл. |
±50 |
|
Св. 500 до 2000 вкл. |
±100 | ||||||
|
Св. 2000 до вкл. |
±150 | ||||||
|
МЕ4002/МЕ4002Е |
4200 |
0,5 |
10 |
100 |
42 000 |
От 0,5 до 500 вкл. |
±50 |
|
Св. 500 до 2000 вкл. |
±100 | ||||||
|
Св. 2000 до 4200 вкл. |
±150 | ||||||
|
МЕ4502/МЕ4502Е |
4500 |
0,5 |
10 |
100 |
42 000 |
От 0,5 до 500 вкл. |
±50 |
|
Св. 500 до 2000 вкл. |
±100 | ||||||
|
Св. 2000 до 4500 вкл. |
±150 | ||||||
|
МЕ4001/МЕ4001Е |
4200 |
5,0 |
100 |
100 |
42 000 |
От 5 до 500 вкл. |
±50 |
|
Св. 500 до 2000 вкл. |
±100 | ||||||
|
Св. 2000 до 4200 вкл. |
±150 | ||||||
Пределы допускаемой погрешности (шре) в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Масса и габаритные размеры весов приведены в таблице 3. Таблица 3
|
Обозначение модификации |
Габаритные размеры весов, мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
|
МЕ54/МЕ54Е МЕ104/МЕ104Е МЕ204/МЕ204Е МЕ254/МЕ254Е |
210x344x344 |
4,7 |
|
МЕ103/МЕ103Е МЕ203/МЕ203Е МЕ303/МЕ303Е МЕ403/МЕ403Е МЕ453/МЕ453Е JE703C/JE1103C |
210x319x289 |
4,6 |
|
МЕ802/МЕ802Е МЕ1002/МЕ1002Е МЕ2002/МЕ2002Е МЕ3002/МЕ3002Е МЕ4002/МЕ4002Е МЕ4502/МЕ4502Е МЕ4001/МЕ4001Е |
200x319x100 |
4,6 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
1. Весы....................................................................................................................................1 ШТ.
2. Адаптер сетевого питания................................................................................................1 шт.
3. Соединительный кабель для подключения терминала..................................................1 шт.
4. Руководство по эксплуатации..........................................................................................1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “Mettler-Toledo Instruments (Shanghai) Со., Ltd.” (Китай);
TP 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования";
ГОСТ OIML R76-1-2011 "Весы неавтоматического действия. Метрологические и технические требования. Испытания";
СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний".
Заключение
Весы неавтоматического действия серий ME, JE соответствуют требованиям технической документации фирмы “Mettler-Toledo Instruments (Shanghai) Со., Ltd.” (Китай), СТБ ЕН 45501-2004, ГОСТ OIML R76-1-2011, ТР 2008/012/BY.
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
