Весы неавтоматического действия для взвешивания багажа ABS 960+
| Номер в ГРСИ РФ: | РБ 03 02 5397 14 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Atrax Group New Zealand Ltd", Новая Зеландия |
|
Описание типа РБ 03 02 5397 14 [2014-05-28]
rb-03-02-5397-14_2014-05-28.pdf
|
Скачать |
Весы неавтоматического действия для взвешивания багажа ABS-960+ (далее - весы) предназначены для статического взвешивания багажа в аэропортах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5397 14 |
| Наименование | Весы неавтоматического действия для взвешивания багажа ABS 960+ |
| Год регистрации | 2014 |
| Номер сертификата | 9030 |
| Дата регистрации | 2014-04-02 |
| Срок действия | 2019-04-02 |
| Получатель сертификата | фирма "Atrax Group New Zealand Ltd", Новая Зеландия (NZ) |
Производитель / Заявитель
фирма "Atrax Group New Zealand Ltd"
Адрес: 390a Church Street, Penrose, Auckland 1061
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по приложению ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5397 14 [2014-05-28]
rb-03-02-5397-14_2014-05-28.pdf
|
Скачать |
Описание типа
Назначение
Весы неавтоматического действия для взвешивания багажа ABS-960+ (далее - весы) предназначены для статического взвешивания багажа в аэропортах.
Область применения - аэропорты, транспортные компании и др.
Описание
Принцип действия весов основан на преобразовании весоизмерительными тензорезисторными датчиками нагрузки, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза, который далее преобразуется в цифровой код. Результат взвешивания выводится на дисплей.
Конструктивно весы представляют собой весоизмерительный модуль, содержащий грузоприемное устройство с 4-мя весоизмерительными тензорезисторными датчиками, терминал ОР-960+ и вторичный дисплей.
В весах применяются весоизмерительные тензорезисторные датчики типа:
- "Atrax 563YH-500" производства фирмы "Atrax Group New Zealand Ltd", Новая Зеландия;
- "Sensortronics 65023-500KG" производства фирмы " Sensortronics Inc.", США.
Результаты взвешивания выводятся на дисплей терминала и вторичный дисплей, установленные на отдельную стойку. Весы снабжены интерфейсом передачи данных RS-232 для подключения к компьютеру.
Программное обеспечение (далее — ПО) весов является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на корпусе весов.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отоби^каеШя дисплее терминала при включении весов. Версия встроенного программного^оеогШче! 1.01.ХХ. у
Внешний вид весов показан на рисунке 1.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма наклейки приведена в Приложении А к описанию типа.

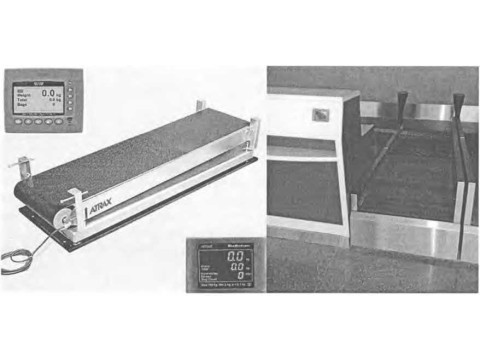

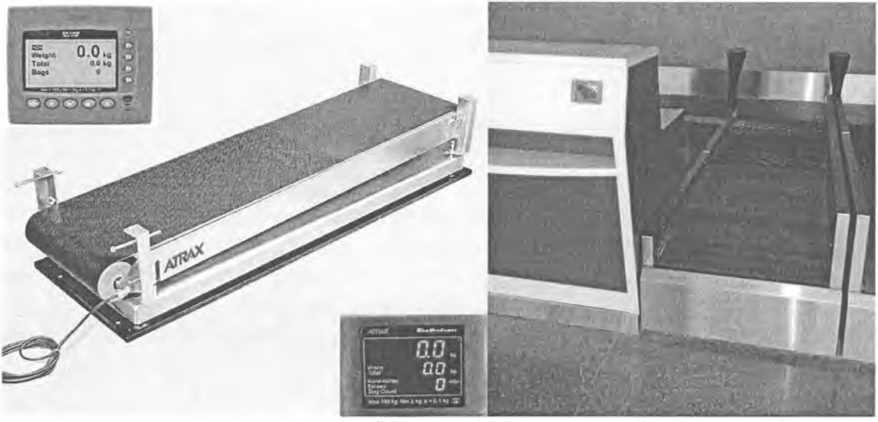

Рисунок 1 - Весы неавтоматического действия для взвешивания багажа ABS-960+
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Характеристика |
Значение ABS-960+ |
|
Класс точности по ГОСТ O1ML R76-1-2011, ТР 2008/012/BY |
средний (III) |
|
Максимальная нагрузка Мах, кг |
150,0 |
|
Минимальная нагрузка Min, кг |
2,0 |
|
Действительная цена деления (шкалы) d и поверочный интервал весов е, кг |
0,1 |
|
Порог чувствительности, кг, не более |
1,4е |
|
Пределы допускаемой погрешности при первичной поверке, кг, в интервалах взвешивания, кг: от 2,0 до 50 вкл. св. 50 |
±0,05 ±0,10 |
|
Показания на дисплее массы, кг, не более |
Мах + 9е |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - диапазон относительной влажности, %, |
от минус 10 до плюс 40 от 5% до 95% без конденсации влаги |
|
Электрическое питание весов от сети переменного тока; - напряжением, В - частотой, Гц |
от 100 до 240 50 |
|
Габаритные размеры терминала, мм, не более |
159 х 131 х 65 |
|
Габаритные размеры вторичного дисплея, мм, не более |
122 x86x48 |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | |
Знак утверждения типа
лист
Знак утверждения типа наносится типографским способом на руководства по эксплуатации и на табличку, расположенную на корпусе
Комплектность
Весы
- 1 шт.
- 1 шт.
- 1 экз.
Адаптер сетевого питания
Руководство по эксплуатации
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Atrax Group New Zealand Ltd" (Новая Зеландия).
TP 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования";
ГОСТ OIML R76-1-2011 "Весы неавтоматического действия. Метрологические и технические требования. Испытания";
СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний".
Заключение
Весы неавтоматического действия для взвешивания багажа ABS-960+ соответствуют требованиям технической документации фирмы "Atrax Group New Zealand Ltd" (Новая Зеландия), СТБ ЕН 45501-2004, ГОСТ OIML R76-1-2011, TP 2008/012/BY.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
