Весы конвейерные DynaTex
| Номер в ГРСИ РФ: | РБ 03 02 5428 14 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Promtex Ltd.", Великобритания |
|
Описание типа РБ 03 02 5428 14 [2015-01-23]
rb-03-02-5428-14_2015-01-23.pdf
|
Скачать |
Весы конвейерные DynaTex (далее - весы) предназначены для измерения массы сыпучих материалов, транспортируемых конвейером.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5428 14 |
| Наименование | Весы конвейерные DynaTex |
| Год регистрации | 2014 |
| Номер сертификата | 9141 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2019-05-29 |
| Получатель сертификата | фирма "Promtex Ltd.", Соединенное Королевство (GB) |
Производитель / Заявитель
фирма "Promtex Ltd."
Адрес: Unit 3, Kings Road Industrial Estate, Melton, Mowbray, Leicestershire LE13 1QF
Контакты: Tel.: 8 10 44 1664 560502 Fax: 8 10 44 1664 485384
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.737-2013 (в редакции извещения об изменении №1). |
Поверители
Скачать
|
Описание типа РБ 03 02 5428 14 [2015-01-23]
rb-03-02-5428-14_2015-01-23.pdf
|
Скачать |
Описание типа
Назначение
Весы конвейерные DynaTex (далее - весы) предназначены для измерения массы сыпучих материалов, транспортируемых конвейером.
Область применения - предприятия горнодобывающей промышленности.
Описание
Весы состоят из грузоприемного устройства с тензометрическими датчиками, датчика скорости и интегратора типа Milltronics BW100 (входит в состав управляющего блока Control Unit DT). Управляющий блок Control Unit DT конструктивно выполнен в виде прямоугольного корпуса и крышки, изготовленных из стали, и скрепленных восемью болтами. Внутри корпуса установлены блок питания, электронный блок Milltronics BW100, барьер искрозащиты типа KFD2-CD-Exl.32 в цепи выходного сигнала, барьер искрозащиты типа KFD2-WAV-Ex в цепях датчика нагрузки, барьер искрозащиты типа KFD2-SOT2- Exl.ILB в цепи датчика скорости, клеммные зажимы для подключения входных, выходных цепей и цепи питания, а также заземляющий зажим. Клеммные зажимы искробезопасных цепей имеют отличительную (синюю) окраску. В стенке корпуса выполнены шесть резьбовых отверстия для установки кабельных вводов, а также установлен зажим для наружного заземления. На корпусе установлены таблички с предупредительными надписями.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных преобразователей, возникающей под действием силы тяжести транспортируемого конвейером груза, в аналоговый сигнал. Аналоговый сигнал с весоизмерительных датчиков и цифровой сигнал с датчика скорости конвейерной ленты поступает в интегратор. Масса сыпучего материала определяется как интегральное по времени значение произведения его линейной плотности и скорости движения конвейерной ленты.
Числовые значения линейной плотности материала, скорость конвейерной ленты и суммарной массы материала индицируются на отсчетном устройстве интегратора.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа

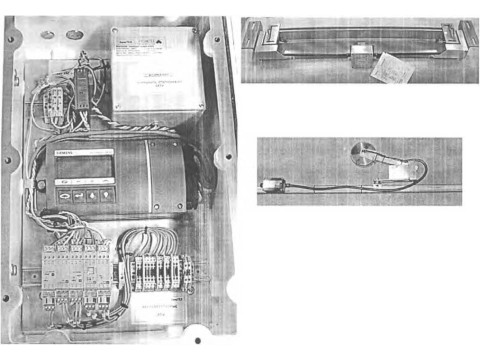

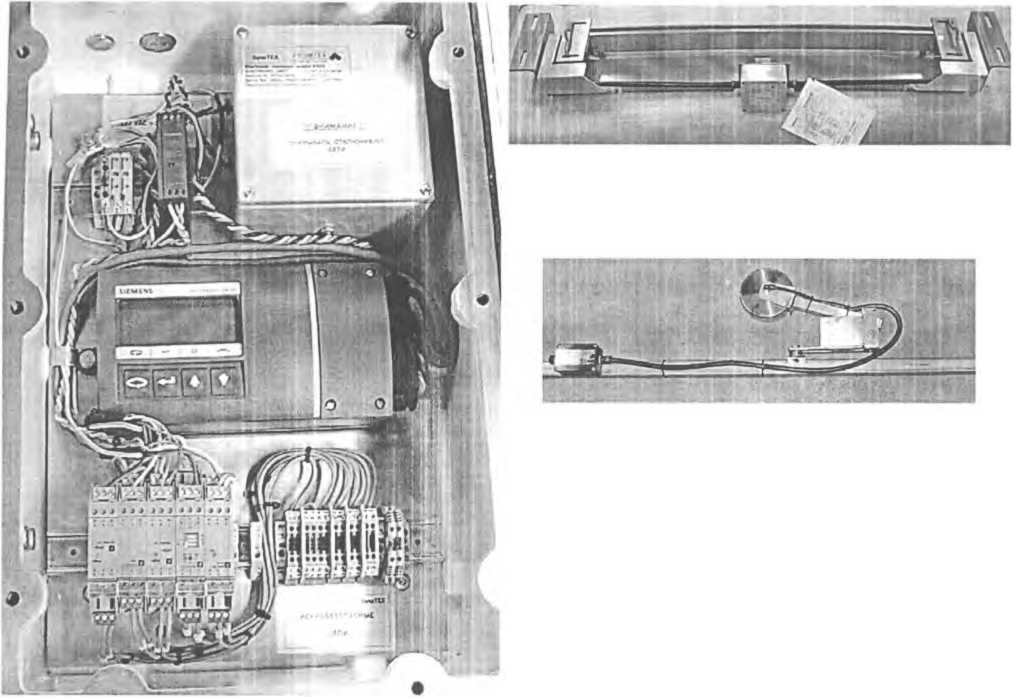

Весовой мост
Датчик скорости
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Класс точности согласно рекомендации МОЗМ Р 50* |
1,0 или 2,0 |
|
Масса материала, взвешиваемого в течение 1 ч при наибольшей линейной плотности, т |
6500 |
|
Наибольшая линейная плотность, кг/м |
450 |
|
Наименьший предел взвешивания |
0,1 от массы материала, взвешиваемого на конвейерных весах в течение 1 часа при наибольшей линейной плотности |
|
Диапазон линейной плотности взвешиваемого материала, кг/м |
от 22,5 до 450 |
|
Скорость конвейерной ленты, м/с, не более |
4 |
|
Непостоянство показании ненагруженных весов, % |
0,3 |
|
Дискретность, кг |
1 - 100** |
|
Количество разрядов индикации значений массы |
8 |
|
Пределы допускаемой погрешности при поверке, % от измеряемой величины, для весов класса точности: 1 2 |
± 0,5zj!^^^4 ±l/z fa \\ |
|
(()) \\ \ffess7 // | |
Продолжение таблицы 1
|
1 |
2 |
|
Степень взрывозащиты: - интегратора - весоизмерительных тензорезисторных датчиков и датчика скорости |
РВ Exd[ia][/]Exd[ia]IIATI РО Exial/OExdiallATI |
|
Степень защиты оболочки по ГОСТ 14254: - интегратора - весоизмерительных тензорезисторных датчиков и датчика скорости |
IP 54 IP 66 |
|
Потребляемая мощность, ВА, не более |
30 |
|
Ширина конвейерной ленты, мм |
от 500 до 2250 |
|
Длина грузоприемного устройства, м |
от 0,6 до 3 |
|
Масса грузоприемного устройства, кг, не более |
ПО |
|
Угол наклона конвейерной ленты, град |
±20 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при 35 °C, не более |
от минус 20 до плюс 40 98% |
|
Питание весов: Напряжение переменного тока, В Частота переменного тока, Гц Напряжение постоянного тока, В |
220/127 ± 15 % от 49 до 51 36 |
|
Вероятность безотказной работы за 1000 часов |
0,96 |
|
Средний срок службы, лет |
7 |
|
* конкретный класс гарантируется изготовителем в зависимости от длины конвейера, состояния конвейерной ленты, а также от свойств взвешиваемого материала и указывается им в эксплуатационной документации. **значение дискретности зависит от значений максимальной линейной плотности материала, скорости ленты и класса точности. | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, расположенную на корпусе интегратора.
Комплектность
Комплект поставки весов указан в таблице 2
Таблица 2
|
Наименование |
Количество |
|
Грузоприемное устройство, шт. |
1 |
|
Датчик скорости, шт. |
1 |
|
Интегратор, шт. |
1 |
|
Эксплуатационная документация, компл. |
1 |
|
Методика поверки, экз. |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Promtex Ltd.”, Соединенное Королевство.
ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования».
МРБ МП.737-2013 «Весы конвейерные серии М, DynaTex».
Заключение
Весы конвейерные DynaTex соответствуют требованиям технической документации фирмы "Promtex Ltd.” (Соединенное Королевство), ГОСТ 30124-94.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
