Весы электронные ШТРИХ-ПРИНТ ПВ

Назначение

Весы настольные электронные ШТРИХ-ПРИНТ ПВ (далее - весы) предназначены для статического измерения массы товаров при прямой продаже населению (торговые весы), с печатанием этикетки с ценой.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей (далее дисплей) и печатающее устройство.

Весы состоят из корпуса, грузоприемного устройства, весоизмерительного устройства, блока клавиатуры, дисплеев массы, цены и стоимости для продавца и покупателя, встроенного принтера для печати этикеток и интерфейса для стыковки с персональным компьютером (ПК) (см. Рисунок 1).

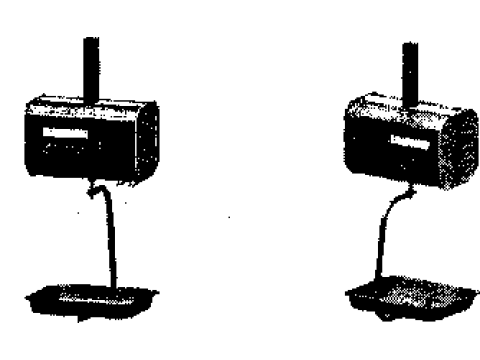

Рисунок 1 Общий вид весов электронных ШТРИХ-ПРИНТ ПВ (вид спереди и вид сзади)

Весы выпускаются пяти модификаций, отличающихся значениями максимальной нагрузки (Max'), значениями поверочного деления (ё), равными значениям действительной цены деления (d) и имеют индексы: 6-2, 15-2.5, 15-5, 30-5.10, 30-10. Модификации с индексами: 6-2, 15-5, 30-10 представляют собой о дно диапазонные весы (маркировка на табличке весов: Мах 6 кг, Мах 15 кг, Мах 30 кг, е = 2 г, е = 5 г, е = 10 г соответственно), модификации 15-2.5, 30-5.10 -двухинтервальные весы (маркировка: Мах 6/15 кг, Мах 15/30 кг, е = 1/2 г, е = 2/5 г, е = 5/10 г соответственно).

Весы могут иметь встроенные дисплеи:

- алфавитно-цифровые дисплеи (вакуумно-флюоресцентные, жидкокристаллические и светодиодные, обозначаемые индексами: - Д1, Д2 и ДЗ соответственно);

- комбинированные семисегменто-графические дисплеи (вакуумно-флюоресцентные, жидкокристаллические и светодиодные, обозначаемые индексами: - Д4, Д5 и Д6 соответственно).

Весы могут иметь встроенные интерфейсы:

- RS-232 и Ethernet (индекс И1),

- RS-232, Ethernet, Wi-Fi (индекс И2).

В весах предусмотрены следующие устройства и функции:

- устройство первоначальной установки нуля весов;

- устройство установки нуля и слежения за нулем;

- устройство выборки массы тары;

- устройство предварительного задания массы тары;

- вычисление стоимости товаров по массе и цене;

- вычисление стоимости штучных товаров по количеству и цене за штуку;

- суммирование стоимости товаров при обычном взвешивании и в "штучном" режиме;

- программирование цен товаров и вызов их из энергонезависимой памяти весов;

- запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения), ёмкость памяти не менее 3000 товаров;

- печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы и рассчитанной стоимости.

Программное обеспечение

Весы имеют встроенное программное обеспечение (далее ПО), т.е. используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы поверителя.

Метрологически значимая часть ПО осуществляет следующие законодательно контролируемые функции:

- первоначальную установку нуля весов - не более 20 % Мах;

- слежения за нулем;

- полуавтоматическую установку нуля весов в диапазоне ± 2 % Мах;

- измерение массы;

- выборку массы тары в диапазоне от 0 до 50% Мах;

- предварительное задание массы тары в диапазоне от 0 до 50% Мах;

- вычисление стоимости товара;

- изменение конструктивных параметров;

- контроль за изменением конструктивных параметров (несбрасываемый счетчик количества изменений конструктивных параметров);

Идентификация и защита метрологически значимой части ПО весов производится с помощью отображаемого на дисплее при включении весов идентификационного наименования, номера версии (идентификационного номера), цифрового идентификатора (контрольной суммы исполняемого кода) ПО, а также контрольного числа несбрасываемого счетчика количества изменений конструктивных параметров (юстировок) и сравнения их со значениями, указанными в таблице 1, и в разделах 13 и 15 документа "Весы электронные ШТРИХ-ПРИНТ ПВ. Руководство по эксплуатации".

Сведения об идентификационных данных программного обеспечения приведены в таблице 1.

Таблица 1

Доступ к метрологической части ПО и входу в режим изменения конструктивных параметров защищен от преднамеренных изменений с помощью пломбирования весов посредством нанесения поверителем пломбы на пластичный материал, устанавливаемой на пломбировочную чашку под весами (см. Рисункок 2).

Рисунок 2 - Схема пломбирования весов электронных ШТРИХ-ПРИНТ ПВ (вид снизу)

Контрольная сумма исполняемого кода, контрольное число несбрасываемого счетчика количества изменений конструктивных параметров (юстировок) и пломбирование весов поверителем в достаточной мере защищают метрологически значимую часть ПО и конструктивные параметры от преднамеренных и непреднамеренных изменений и соответствуют уровню "С" по МИ 3286-2010.

Технические характеристики

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (трё), в соответствующих интервалах взвешивания, и диапазона выборки массы тары, в зависимости от модификации, приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности (тре) в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке.

Класс точности по ГОСТ Р 53228-2008..............................................................средний (III)

Число поверочных делений, п = Мах/е...........................................................................3000

Диапазон рабочих температур, °C ...................................................от плюс 10 до плюс 40

Относительная влажность при температуре 40 °C, не более..........................................85 %

Электрическое питание от сети переменного тока:

-напряжением, В......................................................................................................220133

- частотой, Гц..............................................................................................................50 ± 1

Габаритные размеры весов, размеры грузоприемного устройства и масса весов в зависимости от конструктивного исполнения приведены в таблице 3 Таблица 3

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность

Весы........................................................................................................................1 комплект.

Руководство по эксплуатации....................................................'..........................1 экз.

Поверка

осуществляется по документу ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

Основное поверочное средство - эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005 "Государственная поверочная схема для средств измерения массы".

Сведения о методах измерений

Методы измерений приведены в разделе 9 документа "Весы электронные ШТРИХ-ПРИНТ ПВ.

Руководство по эксплуатации SM10014.01.000P3".

Нормативные документы

- ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания"

- ГОСТ 8. 021-2005 "Государственная поверочная схема для средств измерений массы"

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
