Весы торговые Tiger

Назначение

Весы торговые Tiger (далее - весы) предназначены для статического взвешивания и вычисления стоимости продуктов на предприятиях торговли и общественного питания.

Область применения весов - предприятия торговли и общественного питания.

Описание

Принцип действия весов заключается в преобразовании нагрузки, прикладываемой к грузоприемной платформе, в электрический сигнал посредством весоизмерительного тензорезисторного датчика и измерении этого сигнала цифровым измерительным устройством с выдачей результатов на табло индикации.

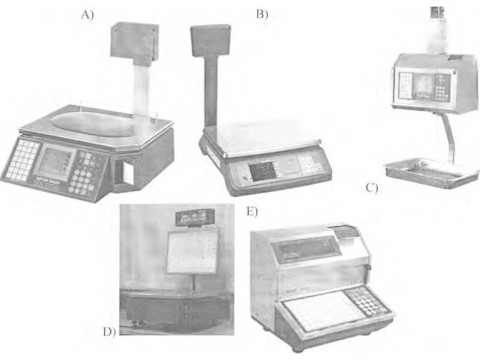

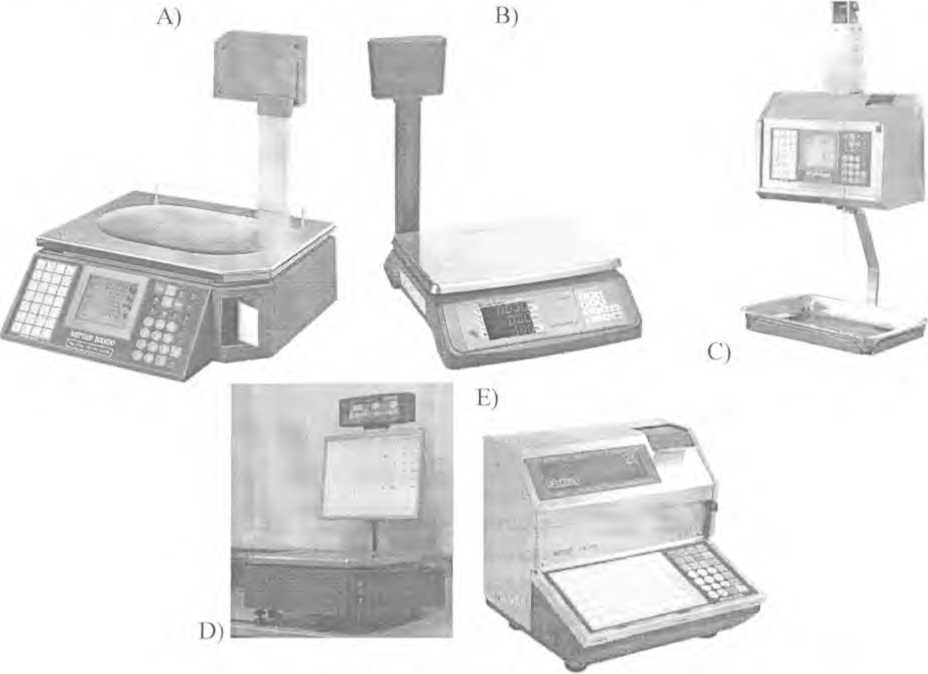

Весы состоят из грузоприемной платформы, клавиатуры и дисплея. Модификации весов изготавливаются в различных исполнениях, отличающихся взаимным расположением основных функциональных блоков (клавиатуры, дисплея, грузоприемной платформы): А) весы с чекопечатью, В) весы без чекопечати, С) весы подвесные, D) весы самообслуживания, Е) клавиатура и дисплей конструктивно оформлены в виде единого блока, к которому посредством соединительного кабеля подключается грузоприемная платформа (рисунок 1).

Весы обеспечивают возможность вычисления стоимости товара по результатам измерения массы при введенной цене. В зависимости от конструктивного исполнения имеют клавиатуру количеством клавиш от 16 до 105, один или два жидкокристаллических дисплея для продавца и покупателя. Клавиатура имеет звуковую сигнализацию нажатия и используется для ввода значений цены и вызова значений цены по номеру ячейки в базе данных весов. Модификации весов, имеющие один жидкокристаллический дисплей, могут быть использованы при фасовке товаров и покупателями при самообслуживании.

В зависимости от конструктивного исполнения весы могут быть укомплектованы штативом для дисплея покупателя; упаковочным столом; печатающим устройством с возможностью печати либо чека, либо клеевой этикетки; оптическим и лазерным сканерами для считывания штрихкодов, а также могут иметь интерфейс RS232C, Ethernet 10 BaseT (RJ45) или WiEi IEEE 802.11 g.

Некоторые модификации весов имеют возможность автономного питания от аккумуляторных батарей с номинальным напряжением 6 В.

Программное обеспечение (далее - ПО) весов позволяет конфигурировать весы с максимальной нагрузкой (Мах) 6 кг, 15 кг и 30 кг для работы в двухинтервальном режиме работы с автоматически переключаемой действительной ценой деления шкалы (d).

ПО весов является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на корпусе весов.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров невозможен без применения специализированного оборудования производи геля.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Версия встроенного ПО VER360311.01.

Внешний вид весов показан на рисунке 1.

Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении Л к описанию типа.

Рисунок 1 Весы торговые l iger

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности поСТБ ЕН 45501-2004. ГОСТ O1ML R76-1-2011. I Р 2008/012/BY 111-средний

Количество разрядов индикации массы                                              5

Количество разрядов индикации цены за 1 кг                                      6 или 5

Количество разрядов индикации стоимости                                       6 или 7

11ределы разности между индикацией стоимости и ее расчегным значением.

полученным в результате умножения измеренной массы и введенной цены.

с учетом округления стоимости, руб.                                              ±0,005

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления шкалы (d), поверочного интервала весов (е) и пределов допускаемой погрешности одноинтервальных весов приведены в таблице 1.

(WWFP

сслдсга измацймий

Д*М J’JK отитов

Таблица 1

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), дейс твительной цены деления шкалы (d), поверочного интервала весов (е) и пределов допускаемой погрешности для двухинтервальных весов приведены в таблице 2.

Порог чувствительности, г

Предел выборки массы тары, кг

- для одноинтервального режима работы

- для двухинтервального режима работы:

Диапазон рабочих температур, °C

Параметры питания от сети переменного тока:

- напряжение, В

- частота, Гц

- потребляемая мощность, В-A, не более

1,4 е

до Мах вкл.

2,999 - для весов с Мах 6кг

5,998 - для весов с Мах 15кг

14,995 - для весов с Мах -ЗОкг от 0 до плюс 35

от 100 до 240

50 (±0

15

Таблица 2

Габаритные размеры, мм, не более

350 х 450 х 110 385x450x510 410x450x510

450 х 252

10

Габаритные размеры со стойкой, мм, не боле

Габаритные размеры с расширенной клавиатурой, мм, не более

Габаритные размеры платформы, мм, не более

Масса весов (без стойки), кг, не более

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную на корпусе весов.

Комплектность

Весы                                    1 шт.

Адаптер сетевого питания               - 1 шт.

Руководство по эксплуатации              1 экз.

Дополнительное оборудование - в зависимости от заказа в соответствии с эксплуатационной документацией.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Mettler-Toledo (Albstadt) GmbH", Германия.

TP 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования";

ГОСТ О1МГ R76-1-2011 "Весы неавтоматического действия. Метрологические и технические требования. Испытания";

СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний".

Заключение

Весы торговые Tiger соответствуют требованиям технической документации фирмы "Mettler-Toledo (Albstadt) GmbH" (Германия), СТБ ЕН 45501-2004, ГОСТ OIME R76-1-2011, ТР 2008/012/BY.

Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств

измерений и техникй БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93

Тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
