Весы вагонные ВСВ
| Номер в ГРСИ РФ: | РБ 03 02 2697 14 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | РУП "ИНКОС" БГУ, г. Минск |
Весы вагонные ВСВ (далее - весы) предназначены для статического взвешивания железнодорожных вагонов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 2697 14 |
| Наименование | Весы вагонные ВСВ |
| Год регистрации | 2014 |
| Номер сертификата | 9033 |
| Дата регистрации | 2014-04-02 |
| Срок действия | 2019-04-02 |
| Получатель сертификата | РУП "ИНКОС" БГУ, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "ИНКОС" БГУ
Адрес: ул. Макаёнка, 6-А, 220114, г. Минск
Контакты: (017)267-80-93 / (017)267-81-07 / office@incos.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: для средств измерений, изготовленных до 02.04.2014 по ГОСТ 8.453-82; для средств измерений, изготовленных после 02.04.2014 по приложению ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 2697 14 [2016-05-04]
rb-03-02-2697-14_2016-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 2697 14 [2008-12-05]
rb-03-02-2697-14_2008-12-05.pdf
|
Скачать |
Описание типа
Назначение
Весы вагонные ВСВ (далее - весы) предназначены для статического взвешивания железнодорожных вагонов.
Область применения - предприятия промышленности, сельского хозяйства, транспорта, торговли.
Описание
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза посредством тензометрических датчиков в электрический сигнал, который обрабатывается показывающим устройством.
Весы состоят из грузоприемного и показывающего устройств.
Грузоприемное устройство включает одну или две грузоприемных платформы, комплектуется датчиками тензометрическими типов C16AC3/60t производства НВМ (Германия), или ZSFY-30t или ZSFD-30t производства Keii (КНР).
Весы комплектуется показывающим устройством «Микросим М0601» производства НПП «Метра» (Россия), или ХК 3118 К5 или D 2008 FA производства Keii (КНР).
В зависимости от максимальной нагрузки весы выпускают в двух модификациях:
- ВСВ-100 с Мах 100000 кг;
-ВСВ-150сМах 150000 кг.
В зависимости от комплектности весы выпускают в 5 исполнениях.
Структура условного обозначения весов:
ВСВ - Мах - Х(Х)
Мах, т Исполнение весов, обозначается римской цифрой от I до V
Возможные исполнения весов приведены в таблице 1.
Таблица 1
КомплектностьИсполнение весов | |||||
|
I |
II |
III |
IV |
V | |
|
Платформа грузоприемная, количество, шт. |
1 |
1 |
2 |
2 |
2 |
|
Показывающее устройство «Микросим М0601» |
1 |
— |
1 |
— | |
|
Показывающее устройство ХК 3118 К5 |
— |
1 |
— |
1 | |
|
Показывающее устройство D 2008 FA |
— |
— |
— |
v 1 d | |
|
Датчики тензометрические C16AC3/60t |
4 |
4 |
— |
— || |
-г----- |
|
Датчики тензометрические ZSFY-30t |
— |
— |
8 |
8 | |
|
Датчики тензометрические ZSFD-30t |
— |
— |
— |
Основные функциональные возможности весов:
- взвешивание с выборкой и без выборки массы тары;
- ввод значения массы тары с клавиатуры;
- установка индикации на нуль автоматически и полуавтоматически;
- накапливание и индицирование суммы результатов нескольких взвешиваний.
Программное обеспечение (далее - ПО) весов является встроенным. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на корпусе весов.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов для показывающих устройств «Микросим М0601» и ХК. 3118 К.5 и последовательным нажатием клавиш «TEST» и «3» для показывающего устройства D 2008 FA.
Версия встроенного программного обеспечения:
«Микросим М0601»: версия ПО - 5.XX. где XX - модификация ПО;
ХК3118К5: версия ПО-UOl Е;
D 2008 FA: версия ПО - А 13-Е.

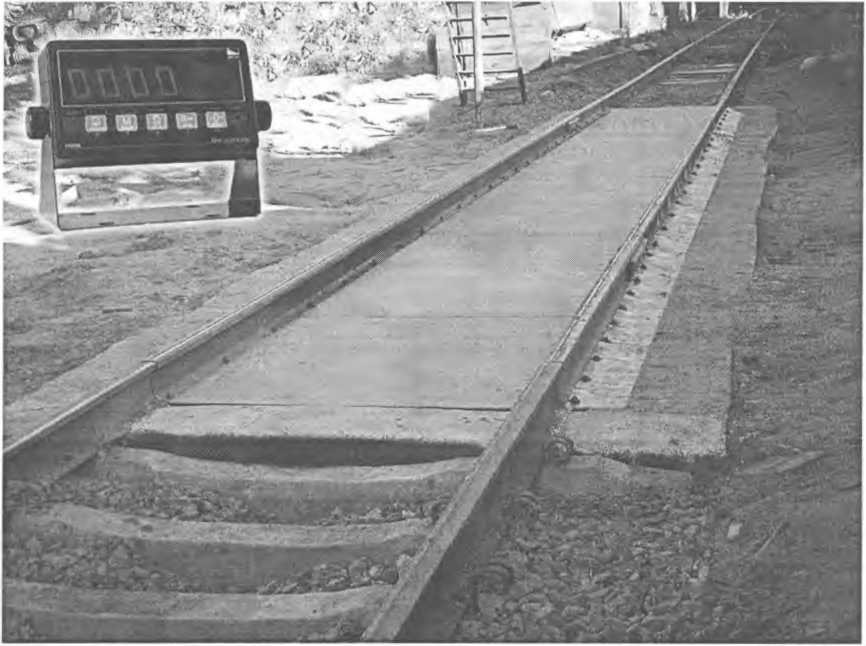

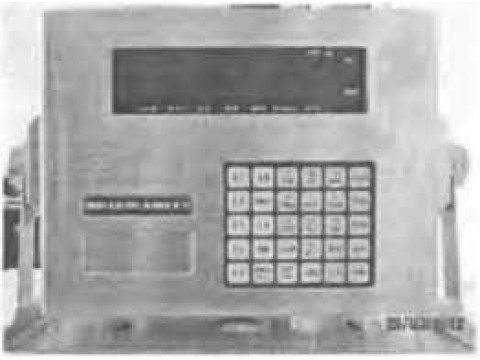

Общий вид весов вагонных ВСВ и показывающих устройств приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Рисунок 1. Общий вид весов ВСВ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2
|
Наименование характеристики |
Модификация весов | |
|
ВСВ-100 |
ВСВ-150 | |
|
Класс точности по ГОСТ OIML R76-1-2011, ТР 2008/012/BY |
Средний | |
|
Максимальная нагрузка Мах, кг |
100000 |
150000 |
|
Минимальная нагрузка Min, кг |
10 |
00 |
|
Действительная цена деления (d) и поверочный интервал (е), кг |
50 | |
|
Пределы допускаемой погрешности, кг: от 1 000 до 25 000 вкл. от 25 000 до 100 000 вкл„ св. 100 000 |
±25 ±50 |
±25 ±50 ±75 |
|
Число поверочных интервалов весов, п |
2000 |
3000 |
|
Порог чувствительности весов |
1,4 е (70 кг) | |
|
Диапазон выборки массы тары, кг |
от Min до Мах | |
|
Диапазон рабочих температур, °C - показывающего устройства - грузоприемного устройства |
от 0 до плюс 40 от минус 30 до плюс 40 | |
|
Напряжение питания, В |
от 195,5 до 253 | |
|
Частота питающего напряжения, Гц |
от 49 до 51 | |
|
Потребляемая мощность, ВА, не более |
15 | |
|
Степень защиты оболочки показывающего устройства по ГОСТ 14254 |
IP54 | |
|
Время выхода весов на установленный режим работы, минут, не более |
10 | |
|
Вероятность безотказной работы весов за 1000 часов, не менее |
0,85 | |
|
Средний срок службы, лет, не менее |
15 | |
|
Габаритные размеры - грузоприемного устройства, м: - исполнение с одной грузоприемной платформой, не более - исполнение с двумя грузоприемными платформами: - габаритные размеры одной платформы, не менее не более - длина нерабочего участка между платформами, не менее - показывающего устройства, мм, не более: - «Микросим М0601» - ХК3118К5 - D 2008 FA - соединительного кабеля, м, не более: |
14,0x1,8x1,7 |
15,5x1,8x1,7 |
|
3,0x2,3x0,5 6,2x2,5x0,7 4,7 | ||
|
105x175x55 240x210x85 270x210x85 | ||
|
100 | ||
|
Масса, кг, не более - грузоприемного устройства: - исполнение с одной грузоприемной платформой - исполнение с двумя грузоприемными платформами - показывающего устройства: - «Микросим М0601» -ХК3118К5 - D 2008 FA |
8900 |
9600 |
|
6000 | ||
|
1,1 3,8 3,9 | ||
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||
Знак утверждения типа
Знак утверждения типа наносится методом офсетной печати на табличку, которая крепится на верхнюю панель показывающего устройства весов, и печатным способом на эксплуатационную документацию.
КОМПЛЕКТНОСТЬ
Таблица 3
|
Наименование |
Количество |
|
Платформа грузоприемная, шт. |
1 - для исполнений I-II 2 - для исполнений III-V |
|
Датчики тензометрические C16AC3/60t, шт. |
4 |
|
Датчики тензометрические ZSFY-30t, шт. |
8 |
|
Датчики тензометрические ZSFD-30t |
8 |
|
Показывающее устройство «Микросим М0601», шт. |
1 |
|
Показывающее устройство ХК 3118 К5, шт. |
1 |
|
Показывающее устройство D 2008 FA, шт. |
1 |
|
Руководство по эксплуатации ЯИДБ.2.482.002 РЭ, экз. |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТР 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования";
ГОСТ OIML R76-1-2011 "Весы неавтоматического действия. Метрологические и технические требования. Испытания";
СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний".
Технические условия ТУ BY 100037382.002-2005 "Весы вагонные ВСВ"
Заключение
Весы вагонные ВСВ соответствуют требованиям ТУ BY 100037382.002-2005, TP 2008/012/BY, ГОСТ OIML R 76-1-2011, СТБ ЕН 45501-2004.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
