Весы лабораторные ВЛ модификаций ВЛ-120С, ВЛ-220С, ВЛ-320С, ВЛ-124В, ВЛ-224В, ВЛ-124, ВЛ-224

Назначение

Весы лабораторные ВЛ модификаций ВЛ-120С, ВЛ-220С, ВЛ-320С, ВЛ-124В, ВЛ-224В, ВЛ-124, ВЛ-224 (далее - весы) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из весоизмерительного устройства с остекленной витриной и терминала.

Весы выпускаются в двух семействах. Семейство 1 включает весы с устройством юстировки чувствительности встроенным грузом и внешней гирей в двух исполнениях: модификации весов лабораторных ВЛ-хххС и ВЛ-хххВ, где «ххх» обозначает максимальную нагрузку. Модификации весов ВЛ-хххС оснащены устройством автоматической юстировки чувствительности при изменении температуры и в заданное время и имеют дисплей с. графической шкалой и подсветкой.

Семейство 2 объединяет лабораторные весы модификации ВЛ-ххх с устройством юстировки чувствительности внешней гирей, где «ххх» обозначает максимальную нагрузку.

Кроме того модификации семейств различаются максимальной и минимальной нагрузками.

Весы оснащены устройствами, приведенными в таблице 1.

Таблица 1

Весы реализуют следующие функции:

- функция переключения единиц измерения;

- функция рецептурного взвешивания;

- функция подсчета количества штук (деталей);

- функция взвешивания в процентах;

- функция вывода данных о юстировке;

- функция блокировки меню;

Для модификаций ВЛ-хххС дополнительно:

- функция определения плотности;

- функция настройки встроенных часов по дате и времени;

- режим увеличения нагрузки с автотарированием после каждого добавления массы;

- функцией WindowsDirect для передачи результатов измерений на персональный компьютер без установки программного обеспечения.

Для модификаций ВЛ-хххВ и ВЛ-ххх дополнительно:

- функция компарирования;

- функция автотарирования (при выводе данных на внешнее устройство);

- режим насыпания/ подливания (добавления);

- функция автовыключения.

Весы снабжены стандартным интерфейсом RS-232 для связи с периферийными устройствами.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками изготовителя в соответствии со схемой, приведенной на рисунке 2.

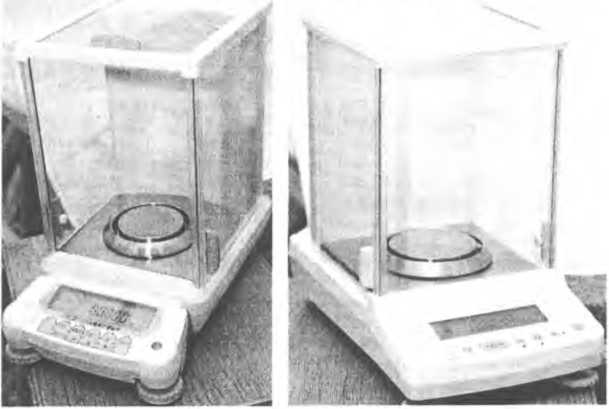

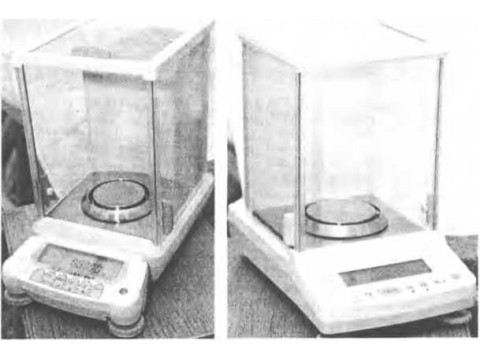

Рисунок 1 - Общий вид весов

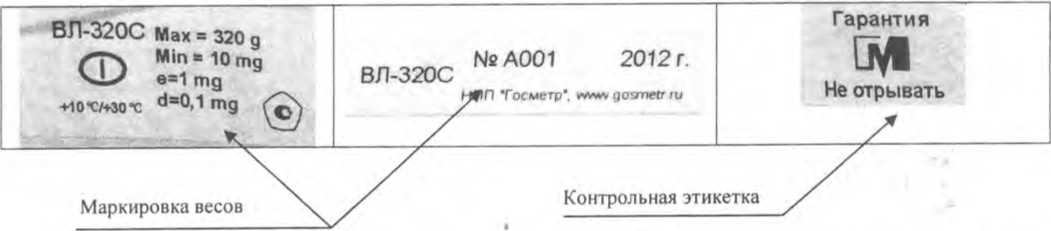

Рисунок 2 - Схема пломбирования от несанкционированного доступа и маркировка весов

Маркировка весов выполняется на двух табличках (рисунок 2) и содержит следующие сведения:

- модификация весов; класс точности весов;

- максимальная нагрузка (Мах);

- минимальная нагрузка (Min);

- действительная цена деления (d);

- поверочное деление (е);

- знак утверждения типа;

- заводской номер весов;

- год изготовления;

- предельные значения температуры.

Товарные знаки предприятия-изготовителя нанесены на передней панели весов.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации

____Таблица 2- Идентификационные данные ПО

*Примечание - Данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Идентификация программы весов ВЛ-хххВ и ВЛ-ххх осуществляется путем просмотра номера версии программного обеспечения на дисплее весов после подключении их к сети питания.

Идентификация программы весов ВЛ-хххС производится путем просмотра номера версии программы на дисплее весов после подключения их к сети питания или путем просмотра меню весов.

Подготовленные к применению весы для защиты от несанкционированного доступа пломбируются контрольными этикетками.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики, включая показатели точности:

1. Класс точности весов по ГОСТ Р 53228-2008...................................специальный

2. Максимальная нагрузка (Мах) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (е), число поверочных делений (п), пределы допускаемой погрешности весов (тре) при поверке приведены в таблице 3.

3. Предел допускаемого размаха..................................................................|шре|

4. Диапазон устройства выборки массы тары, кг.......................................от 0 до Мах

5. Диапазон устройства первоначальной установки нуля не превышает...........20 % Мах

6. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем не превышает........................................................................................4 % Мах

7. Условия эксплуатации:

- предельные значения температуры (Tmin, Tmax), °C:

• для модификаций ВЛ-хххВ и ВЛ-ххх....................................+15, +25

• для модификаций ВЛ-хххС..................................................+10, +30

- относительная влажность воздуха (без конденсации), %.....................от 30 до 80

8. Время установления показаний, с, не более

9. Потребляемая мощность, В-A, не более

10. Параметры электропитания:

1) электропитание от сети переменного тока (через адаптер):

- напряжением, В.........................................................................230

- частотой, Гц.................................................................................50

2) от аккумуляторной батареи напряжением 12 В

11. Значения массы и размеров весов для различных модификаций приведены в таблице 4.

12. Вероятность безотказной работы за 1000 ч

13. Средний срок службы весов, лет

Таблица 3

Таблица 4

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на специальную табличку, закрепляемую на корпусе весов.

Комплектность

Поверка

осуществляется в соответствие с ГОСТ Р 53228.-2008 и разделом «Поверка» документов: «Весы лабораторные ВЛ модификаций ВЛ-120С, ВЛ-220С, ВЛ-320С. Руководство по эксплуатации» НППО.ОО5.ООЗ РЭ; «Весы лабораторные ВЛ модификаций ВЛ-124В, ВЛ-224В, ВЛ-124, ВЛ-224. Руководство по эксплуатации НПП0.005.004 РЭ».

Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

приведены в документах: «Весы лабораторные ВЛ модификаций ВЛ-120С, ВЛ-220С, ВЛ-320С. Руководство по эксплуатации» НПП0.005.003 РЭ; «Весы лабораторные ВЛ модификаций ВЛ-1248, ВЛ-224В, ВЛ-124, ВЛ-224. Руководство по эксплуатации НПП0.005.004 РЭ».

Нормативные документы

1. ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды; осуществление ветеринарной деятельности; работы по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям; мероприятия государственного контроля (надзора).
