Весы неавтоматического действия электронные сканирующие NCR 7874, NCR 7878
| Номер в ГРСИ РФ: | РБ 03 02 5392 14 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "NCR Corporation", США |
|
Описание типа РБ 03 02 5392 14 [2014-05-28]
rb-03-02-5392-14_2014-05-28.pdf
|
Скачать |
Весы неавтоматического действия электронные сканирующие NCR 7874, NCR 7878 (далее - весы) предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5392 14 |
| Наименование | Весы неавтоматического действия электронные сканирующие NCR 7874, NCR 7878 |
| Год регистрации | 2014 |
| Номер сертификата | 9025 |
| Дата регистрации | 2014-04-02 |
| Срок действия | 2019-04-02 |
| Получатель сертификата | фирма "NCR Corporation", Соединенные Штаты (US), Китай (CN) |
Производитель / Заявитель
фирма "NCR Corporation"
Адрес: 2651 Satellite Boulevard. Duluth. Georgia 30315
Контакты: Tel: 1-770-623-7543; Fax:1-678-809-3183
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по приложению ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5392 14 [2014-05-28]
rb-03-02-5392-14_2014-05-28.pdf
|
Скачать |
Описание типа
Назначение
Весы неавтоматического действия электронные сканирующие NCR 7874, NCR 7878 (далее - весы) предназначены для статического измерения массы.
Область применения - предприятия торговли и общественного питания.
Описание
Принцип действия весов основан на преобразовании весоизмерительным тензорезисторным датчиком, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза, который далее преобразуется в цифровой код. Результат взвешивания выводится на дисплей.
Конструктивно весы представляют собой весоизмерительный модуль, содержащий грузоприемное устройство с весоизмерительным тензорезисторным датчиком и аналого-цифровой преобразователь с блоком обработки результатов измерений.
Результаты взвешивания выводятся на дисплей, установленный на отдельную стойку или на расчетно-кассовый аппарат. Весы снабжены интерфейсом передачи данных RS-232 для подключения к расчетно-кассовому аппарату или компьютеру, USB-портом. Весы оснащены лазерным устройством считывания штрих-кода.
Выпускают две модификации весов: NCR 7874 и NCR 7878.
Обозначение модификаций имеет вид NCR 7874-5ХХХ (NCR 7878-2ХХХ), где
5 (2)- условное обозначение наличия весов;
XXX (может принимать значение от 0 до 9) - условное обозначение версий для разных стран и модификаций модуля сканирования.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на корпусе весов.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Версия встроенного программного обеспечения 497ххххххх.

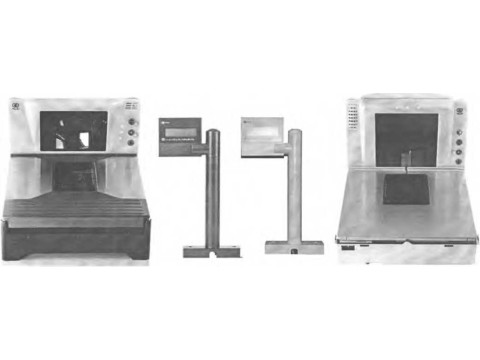

Внешний вид весов показан на рисунке 1.
Схема пломбировки весов от несанкционированного доступа с у р' йеб^
нанесения знака поверки в виде клейма наклейки приведена в Приложении А к о^Ецбан тип\.
NCR 7874
NCR 7878

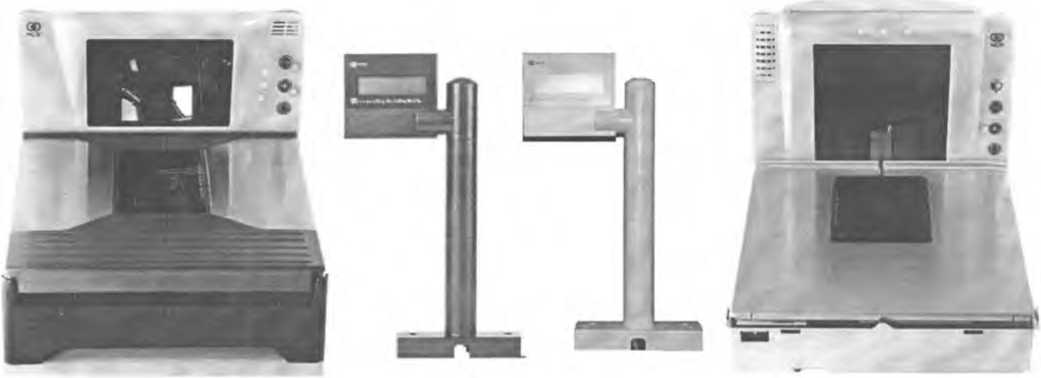

Рисунок 1 - Весы неавтоматического действия электронные сканирующие NCR 7874, NCR 7878
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Характеристика |
Значение | |
|
7878 |
7874 | |
|
Класс точности по ГОСТ OIML R76-1-2011, ТР 2008/012/BY |
средний (III) | |
|
Максимальная нагрузка Мах, кг |
15,0 | |
|
Минимальная нагрузка Min, кг |
0,1 | |
|
Действительная цена деления (шкалы) d и поверочный интервал весов е, г |
5 | |
|
Порог чувствительности, г. не более |
1.4е | |
|
Пределы допускаемой погрешности при первичной поверке, г в интервалах взвешивания, кг: от 0,1 до 2,5 вкл. от 2.5 до 10 вкл. св. 10 |
±2.5 ±5 ±7,5 | |
|
Показания на дисплее массы, г, не более |
Мах + 9е | |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, С - диапазон относительной влажности. %, |
от 0 до плюс 40 от 5% до 95% без конденсации влаги | |
|
Электрическое питание весов от сети переменного тока: - напряжением, В - частотой, Гц |
от 90 до 264 от 47 до 63 | |
|
Потребляемая мощность, Вт. не более |
L |
0 |
|
Габаритные размеры, мм, не более |
292x508x317 |
292x508x232 |
|
Масса весов, кг, не более |
7,72 |
7,61 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную на корпусе весов
Комплектность
Весы
- 1 шт.
- 1 шт.
- 1 экз.
Адаптер сетевого питания
Руководство по эксплуатации
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “NCR Corporation” (Соединенные Штаты, Китай).
ТР 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования";
ГОСТ OIML R76-1-2011 "Весы неавтоматического действия. Метрологические и технические требования. Испытания";
СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний".
Заключение
Весы неавтоматического действия электронные сканирующие NCR 7874, NCR 7878 соответствуют требованиям технической документации фирмы “NCR Corporation” (Соединенные Штаты, Китай), СТБ ЕН 45501-2004, ГОСТ OIML R76-1-2011, TP 2008/012/BY.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
