Весы автомобильные электронные ВАС
| Номер в ГРСИ РФ: | РБ 03 02 5295 13 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР", г. Минск |
|
Описание типа РБ 03 02 5295 13 [2014-02-06]
rb-03-02-5295-13_2014-02-06.pdf
|
Скачать |
Весы автомобильные электронные ВАС (далее весы) предназначены для измерения полной массы автомобилей и автопоездов в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5295 13 |
| Наименование | Весы автомобильные электронные ВАС |
| Год регистрации | 2013 |
| Номер сертификата | 8858 |
| Дата регистрации | 2013-12-26 |
| Срок действия | 2018-12-26 |
| Получатель сертификата | ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР"
Адрес: ул. Купревича, 1, корп. 3, 220141, г. Минск
Контакты: +017-265-93-16 / +017-265-93-06
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5295 13 [2014-02-06]
rb-03-02-5295-13_2014-02-06.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные электронные ВАС (далее весы) предназначены для измерения полной массы автомобилей и автопоездов в режиме статического взвешивания.
Область применения - предприятия промышленности, топливно-энергетического комплекса, предприятия сельского хозяйства.
Описание
Весы изготавливаются в четырех модификациях, отличающихся пределом взвешивания ВАС-20, ВАС-30, ВАС-40, ВАС-60 и четырнадцати исполнениях (таблица 2), в зависимости от размеров и массы грузоприемного устройства, исполнение весов указывается буквой, следующей за обозначением грузоподъемности весов.
Весы комплектуются индикатором WE2110 производства фирмы НВМ Германия с версией программного обеспечения Р54х 4-1.
Весы могут быть укомплектовано тензометрическими датчиками С16А производства фирмы НВМ Германия или тензометрическими датчиками ZSFY производства фирмы Keii Electric КНР.
Конструктивно весы состоят из:
- грузоприемного устройства, укомплектованного тензометрическими датчиками - индикатора WE2110.
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого автомобиля на силоизмерительные тензорезисторные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого автомобиля, поступает на индикатор.
Индикатор производит аналого-цифровое преобразование сигнала тензодатчиков и показывает массу взвешиваемого автомобиля на цифровом табло.
Внешний вид весов приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа приведена в Приложении А.

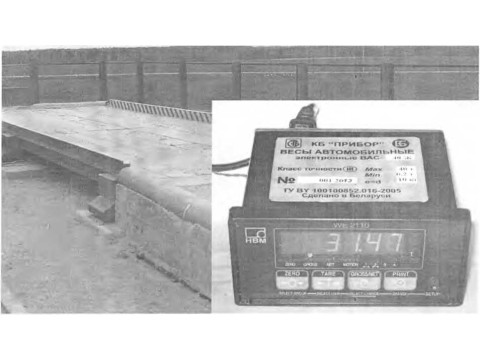

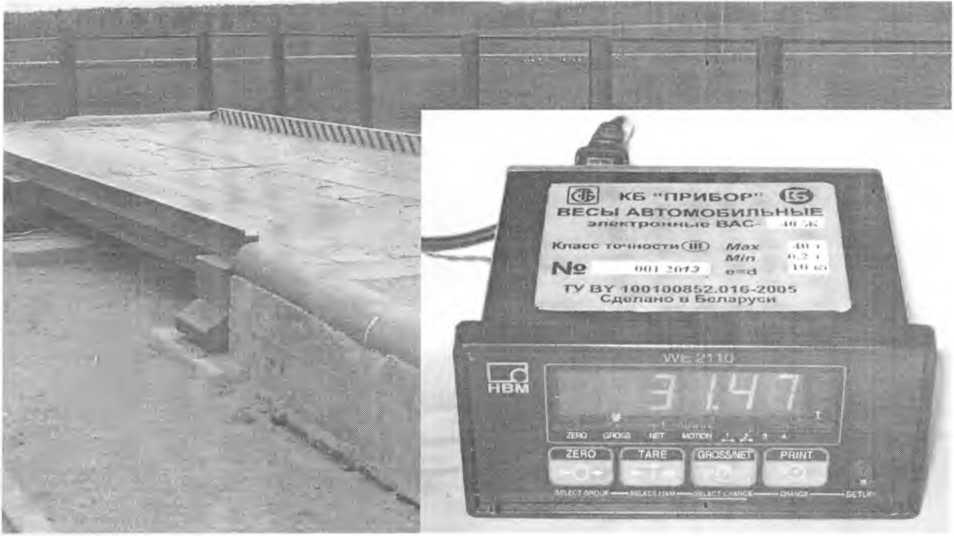

Рис.1 Весы автомобильные электронные ВАС.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Основные технические и метрологические характеристики весов приведены в таблицах 1 - 3.
|
11аименовапие характеристики |
ВАС-20 |
ВАС-30 |
ВАС-40 |
ВАС-60 |
|
1. Класс точности |
средний | |||
|
2 Максимальная нагрузка Мах. кг |
20000 |
30000 |
40000 |
60000 |
|
3 Минимальная нагрузка Min. кг |
200 |
200 |
200 |
400 |
|
4 Действительная цена деления (шкалы) d и поверочный интерваз весов е. кг |
10 |
10 |
10 |
20 |
|
5 Диапазон выборки массы тары, кг |
от 200 до 14000 |
от 200 до 21000 ' |
от 200 до 28000 |
от 400 до 42000 |
|
6 1 lopor чувствительности весов, не более |
1.4 е (14 кг) |
1.4 е (28 кг) | ||
|
7 Диапазон рабочих температур, °C |
от минус 30 до плюс 45 | |||
|
X. 1 1апряжение питания. В |
от 195.5 до 253 | |||
|
9 Частота напряжения питания. Гц |
50 ± 1 | |||
|
10 Потребляемая мощность. ВА. не более |
25 | |||
|
11 Степень защиты оболочки по ГОСТ 14254 |
IP55 | |||
|
12 Средний срок службы весов, лег. не менее |
12 | |||
Пределы допускаемой погрешности весов указанны в таблице 2.
Таблица 2
|
Интервал взвешивания в ценах поверочного деления |
Максимально допустимые погрешности при поверке, кг | |
|
ВАС-2О.ВАС-ЗО. ВАС-40 |
ВАС-60 | |
|
от Min до 500 е |
±5 |
. ± 10 |
|
св. 500 е до 2000 е |
± 10 |
±20 |
|
св. 2000 е до Мах |
± 15 |
±30 |
гдандя
Пределы допускаемой погрешности в эксплуатации не более удвоенного значения предйзкУв
допускаемых погрешностей при поверке______
стр.2 из 5
Размеры, масса грузоприемного устройства и входящих платформ в зависимости от исполнения весов приведены в таблице 3.
Таблица 3
|
Исполнение весов |
Габаритные размеры грузоприемного устройства мм, не более |
Количество тензодатчиков, шт. |
Масса, кг не более |
|
А |
12000x3200x1320 |
4 |
9800 |
|
Б |
15000x3200x1320 |
4 |
13200 |
|
В |
12000x3200x500 |
6 |
6000 |
|
Г |
15000x3200x500 |
6 |
7500 |
|
Д |
18000x3200x500 |
8 |
9000 |
|
ж |
12000x4000x1320 |
4 |
11400 |
|
и |
15000x4000x1320 |
4 |
14700 |
|
к |
12000x4000x500 |
6 |
6950 |
|
л |
15000x4000x500 |
6 |
8700 |
|
н |
18000x4000x500 |
8 |
10400 |
|
п |
24000x3200x500 |
10 |
12000 |
|
р |
24000x4000x500 |
10 |
13900 |
|
с |
6000x3200x500 |
4 |
3900 |
|
т |
9000x3200x500 |
4 |
6110 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на фирменную табличку весов, защищаемую термореактивным полимером, и на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Комплект поставки автомобильных весов ВАС указан в таблице 4. Таблица 4
|
Наименование |
Количество, шт. |
|
Грузоприемное устройство |
1 |
|
Индикатор WE2110 |
1 |
|
Кабель соединительный |
1 шт. (20 м) |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Упаковочная коробка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУВУ 100100852.016-2005 «Весы автомобильные электронные ВАС».
ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требований»..
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и тех- 4 нические требования испытания»
Заключение
Весы автомобильные электронные ВАС соответствуют требованиям ТУ BY 100100852.016-2005, ГОСТ OIML R76-1, TP 2008/012/BY.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
