Весы электронные передвижные ВП (далее - весы) предназначены для измерений массы различных грузов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 5308 13
Наименование	Весы электронные передвижные ВП
Год регистрации	2013
Номер сертификата	8882
Дата регистрации	2013-12-26
Срок действия	2017-11-30
Получатель сертификата	ООО "СмартВес", г. Санкт-Петербург, Россия (RU)

Производитель / Заявитель

ООО "СмартВес"

Адрес: ул. Львовская, д. 8, г. Санкт-Петербург, 195176

Контакты: 7(495)408-67-90, 579-98-36

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ OIML R 76-1-2011 (приложение ДА).
Признание поверки	Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №12-13).

Поверители

Скачать

Описание типа РБ 03 02 5308 13 [2014-04-16]

rb-03-02-5308-13_2014-04-16.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Весы электронные передвижные ВП (далее - весы) предназначены для измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (от 1 до 4 штук), грузопередающие устройства.

Грузоприемное устройство включает одну грузоприемную платформу. Грузоприемная платформа снабжена регулируемыми по высоте ножками. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.

В весах устанавливаются датчики весоизмерительные балочные из нержавеющей стали фирмы «FLINTEC GmbH», Германия (Госреестр № 46027-10), датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, ВСА и ВСМ фирмы «CAS Corporation», Республика Корея (Госреестр № 51261-12).

В весах применяется индикатор ЭТА-01, изготовленный ООО «НПФ «Эталон Тензо». Индикатор ЭТА-01 имеет встроенный в корпус аналогово-цифровой преобразователь, семиразрядный светодиодный дисплей, последовательный интерфейс RS232 для подключения весов к персональному компьютеру, принтеру. Индикатор ЭТА-01 находится в помещении оператора весов, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора.

Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.

Варианты исполнения весов отличаются габаритными размерами.

Весы имеют обозначение ВП-Т-(К), где

ВП - обозначение типа весов;

Т - максимальная нагрузка в килограммах;

К- обозначение типа весоизмерительных датчиков.

В весах предусмотрены следующие устройства:

- устройство первоначальной установки нуля;

- полуавтоматическое устройство установки нуля;

- полуавтоматическое устройство выборки массы тары.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:

- на индикаторе ЭТА-01, предусмотрен специальный разъем для программирования индикатора, расположенный на задней планке. Доступ к специальному разъему ограничен металлической планкой, закрытой винтом-заглушкой и опломбирован (Рисунок 1).

Место установки пломбы

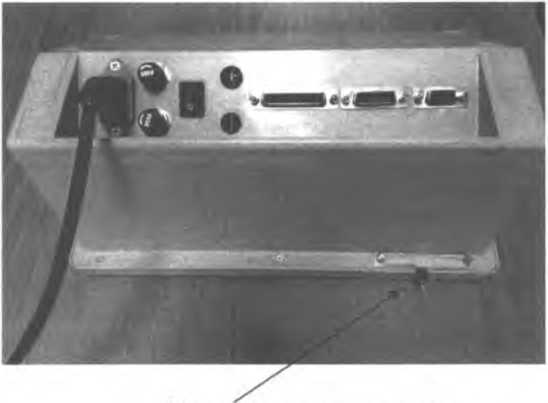

Рисунок 1 Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма на индикаторе ЭТА-01.

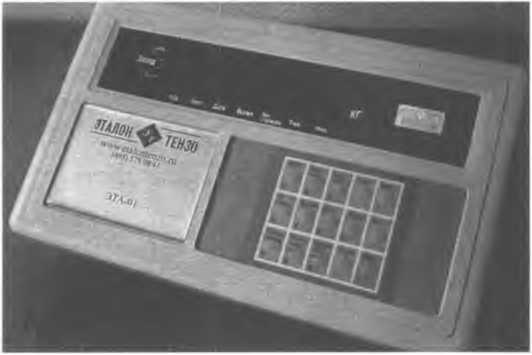

Рисунок 2 Внешний вид индикатора ЭТА-01

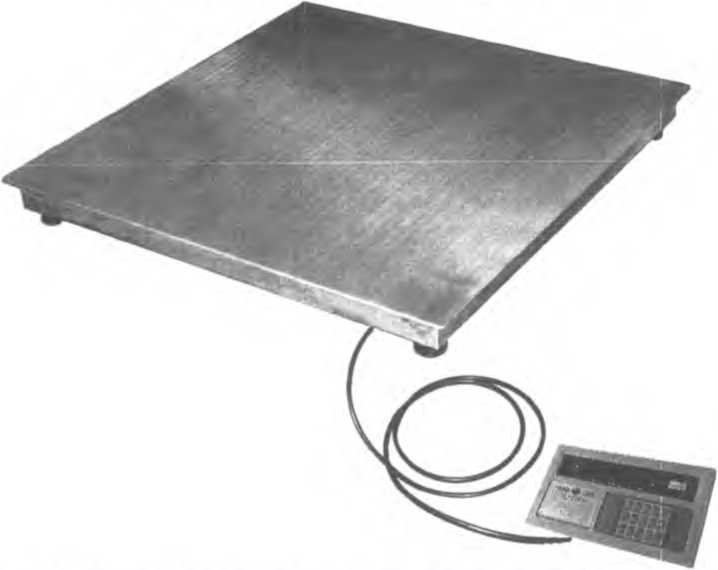

Рисунок 3 Внешний вид весов электронных передвижных ВП

ООО ”НПФ ’’Эталон Тензо”

ВП-ЗООО-(ВЗ)

Мах. 3000 кг л

Min. 20 кг Л

е 1 кг №версии ПО: 9.9.9.9.9.9.9.

№11505 Сделано в России 2012 г.

Рисунок 4 Маркировка на грузоприемном устройстве

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на грузоприемном устройстве с боковой стороны (Рисунок 4).

На панель индикатора также крепится разрушаемая при удалении фирменная наклейка с аналогичной маркировкой, указанной на фирменной наклейке грузоприемного устройства (Рисунок 5).

ООО "НПФ "Эталон Тензо”

Мах. 3000 кг ВП-ЗООО-(ВЗ) Min. 20 кг е 1 кг

2012 г.

Ыверсии ПО: 9.9.9.9.Э.9.9.

№11505 Сделано в России

Рисунок 5 Маркировка на панели индикатора

■ На фирменную наклейку, закрепленную на весоизмерительном устройстве и индикаторе, наносится следующая маркировка:

- полное наименование изготовителя;

- класс точности;

- обозначение весов;

- максимальная нагрузка (Мах);

- минимальная нагрузка (Min);

- поверочное деление (е);

- знак утверждения типа;

- серийный номер весов;

- номер версии программного обеспечения;

- предельные значения температур (указываются на весоизмерительном устройстве с датчиками весоизмерительными балочными из нержавеющей стали, производства фирмы «FLINTEC GmbH»);

- год производства весов;

- надпись «Сделано в России».

Программное обеспечение

В весах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 1).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемо го кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Встроенное программное обеспечение	ЭТА	9.9.9.9.9.9.9	5c2F	CRC16

Идентификация программы: после включения весов на индикаторе отображается версия программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности весов по ГОСТ Р 53228-2008..................................средний ИтГ

Обозначение весов, максимальная нагрузка (Мах), минимальная нагрузка (Min), деть' ствительная цена деления (d), поверочное деление (е), пределы допускаемой погрешности (тре) при поверке, число поверочных делений (п) для весов приведены в таблице 2.

Таблица 2

Обозначение весов	Мах, кг	Min, кг	Действительная цена деления (d), поверочное деление (е), кг	Диапазоны взвешивания, кг	Пределы допускаемой погрешности при поверке, кг	Число поверочных делений (п)
1	2	3	4	5	6	7
ВП-1-(К)	1	0,01	0,0005	от 0,01 до 0,25 вкл. св. 0,25 до 1 вкл.	±0,00025 ±0,0005	2000
ВП-2-(К)	2	0,02	0,001	от 0,02 до 0,5 вкл. св. 0,5 до 1 вкл. св. 1 до 2 вкл.	±0,0005 ±0,001 ±0,0015	2000
ВП-3-(К)	3	0,02	0,001	от 0,02 до 0,5 вкл. св. 0,5 до 1 вкл. св. 1 до 3 вкл.	±0,0005 ±0,001 ±0,0015	3000
ВП-5-(К)	5	0,04	0,002	от 0,04 до 1 вкл. св. 1 до 4 вкл. св. 4 до 5 вкл.	±0,001 ±0,002 ±0,003	2500
ВП-10-(К)	10	0,1	0,005	от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл.	±0,0025 ±0,005	2000
ВП-15-(К)	15	од	0,005	от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св.10 до 15 вкл.	±0,0025 ±0,005 ±0,0075	3000
ВП-30-(К)	30	0,2	0,01	от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл.	±0,005 ±0,01 ±0,015	3000
ВП-50-(К)	50	0,4	0,02	от 0,4 до 10 вкл. св. 10 до 40 вкл. св. 40 до 50 вкл.	±0,01 ±0,02 ±0,03	2500
ВП-60-(К)	60	0,4	0,02	от 0,4 до 10 вкл. св. 10 до 40 вкл. св. 40 до 60 вкл.	±0,01 ±0,02 ±0,03	3000
ВП-ЮО-(К)	100	1	0,05	от 1 до 25 вкл. св. 25 до 100 вкл.	±0,025 ±0,05	2000
ВП-150-(К)	150	1	0,05	от 1 до 25 вкл. св. 25 до 100 вкл. св. 100 до 150 вкл.	±0,025 ±0,05 ±0,075	3000
ВП-300-(К)	300	2	0,1	от 2 до 50 вкл. св. 50 до 200 вкл. св. 200 до 300 вкл.	±0,05 ±0,1 ±0,15	3000

1	2	3	4	5	6	. 7
ВП-500-(К)	500	4	0,2	от 4 до 100 вкл. св. 100 до 400 вкл. св. 400 до 500 вкл.	±0,1 ±0,2 ±0,3	2500
ВП-800-(К)	800	10	0,5	от 10 до 250 вкл. св. 250 до 800 вкл.	±0,25 ±0,5	1600
ВП-ЮОО-(К)	1000	10	0,5	от 10 до 250 вкл. св. 250 до 1000 вкл.	±0,25 ±0,5	2000
ВП-2000-(К)	2000	20	1	от 20 до 500 вкл. св. 500 до 2000 вкл.	±0,5 ±1	2000
ВП-3000-(К)	3000	20	1	от 20 до 500 вкл. св. 500 до 2000 вкл. св. 2000 до 3000 вкл.	±0,5 ±1 ±1,5	3000
ВП-5000-(К)	5000	40	2	от 40 до 1000 вкл. св. 1000 до 4000 вкл. св. 4000 до 5000 вкл.	±1 ±2 ±3	2500
ВП-ЮООО-(К)	10000	100	5	от 100 до 5000 вкл. св. 5000 до 10000 вкл.	±2,5 ±5	2000
ВП-20000-(К)	20000	200	10	от 200 до 5000 вкл. св. 5000 до 20000 вкл.	±5 ±10	2000

Предел допускаемого размаха................ |тре|

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более.........................................................................................4 % от Мах

Диапазон устройства первоначальной установки нуля, не более............20 % от Мах

Максимальный диапазон устройства выборки массы тары....................от 0 до Мах

Условия эксплуатации весов с датчиками весоизмерительными тензорезисторными

BS, BSA, BSS, BSH, HBS, ВС А и В СМ (фирма «С AS Corporation», Республика Корея):

- предельные значения температуры, °C, (Ттш, Ттах)...............................минус 10, + 40

- относительная влажность при температуре 35 °C, не более %..................................95

Условия эксплуатации весов с датчиками весоизмерительными балочными из нержавеющей стали (фирма«ЕЫЫТЕС GmbH», Германия) кроме семейства SLB:

- предельные значения температуры для весоизмерительного устройства, °C, (Tmin, Тшах).................................................................................................................минус 30, + 40

- предельные значения температуры для индикатора ЭТА-01, °C, (Tmin, Tmax)........................................................................................................минус 10, + 40

- относительная влажность при температуре 35 °C, не более %...............................95

Условия эксплуатации весов с датчиками весоизмерительными балочными из нержавеющей стали (фирма«ЕЬПЯТЕС GmbH», Германия) семейства SLB:

- предельные значения температуры для весоизмерительного устройства, °C, (Tmjn,

Tmax)...................................................................................................................минус 20, + 40

- относительная влажность при температуре 35 °C, не более %................................95

Число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы приведены в таблице 3.

Таблица 3

Обозначение весов	Число весоизмерительных датчиков (N)	Габаритные размеры грузоприемной платформы, мм			Масса грузоприемной платфор-мы, кг, не более
Обозначение весов	Число весоизмерительных датчиков (N)	длина	ширина	высота	Масса грузоприемной платфор-мы, кг, не более
ВП-1-(К); ВП-2-(К); ВП-З-(К); ВП-5-(К)		От 100 до 300	От 100 до 300	130	3,7
ВП-Ю-(К); ВП-15-(К); ВП-ЗО-(К)	1	От 200 до 400	От 200 до 400	130	4,5
ВП-60-(К) ВП-ЮО-(К); ВП-150-(К)		От 300 до 500	От 300 до 500	180	60
ВП-300-(К); ВП-500-(К)		От 500 до 900	От 500 до 900	220	80
ВП-ЮОО-(К)		От 900 до 1500	От 900 до 1500	220	185
ВП-2000-(К)	4	От 1000 до 2500	От 1000 до 2500	220	250
ВП-3000-(К)	4	От 1200 до 3000	От 1200 до 3000	220	750
ВП-5000-(К)		От 2000 до 4000	От 2000 до 4000	240	1200
ВП-10000-(К) ВП-20000-(К)		От 4000 до 6000	От 4000 до 6000	350	2700

Габаритные размеры индикатора (длина, ширина, высота), мм, не более............320,160,195

Масса индикатора, кг, не более............................................................................2,0

Перечень весоизмерительных датчиков, применяемых в различных модификациях весов, приведен в таблице 4.

____Таблица 4

Обозначение весов	Обозначение весоизмерительного датчика (К)
ВП-1-(К)	РС1 или ВС А
ВП-2-(К)
ВП-З-(К)
ВП-5-(К)
ВП-10-(К)
ВП-15-(К)
ВП-30-(К)
ВП-50-(К)
ВП-60-(К)	РС1 илиВСМ
ВП-ЮО-(К)
ВП-150-(К)
ВП-ЗОО-(К)	SLB или В СМ
ВП-500-(К)
ВП-800-(К)
ВП-ЮОО-(К)
ВП-2000-(К)	SB4 или BS
ВП-3000-(К)
ВП-5000-(К)
ВП-ЮООО-(К)
ВП-20000-(К)

Напряжение питания весов, В....................................................От 187 до 242

Время установления показаний, с, не более.............................................. 4

Потребляемая мощность, В-А, не более

Вероятность безотказной работы за 2000 ч

Средний срок службы, лет

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на фирменных наклейках, закрепленных на грузоприемном устройстве и индикаторе, фотохимическим способом.

Комплектность

В комплект поставки входят:

1. Весы электронные передвижные ВП

2. Руководство по эксплуатации. ЭТ 2.791.001 РЭ

Поверка

осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 53228-2008 и разделом «Поверка» Руководства по эксплуатации. ЭТ 2.791.001 РЭ.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
