Весы электронные платформенные 1Д
| Номер в ГРСИ РФ: | РБ 03 02 5110 13 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЧУП "Номинал", г. Брест |
|
Описание типа РБ 03 02 5110 13 [2016-05-31]
rb-03-02-5110-13_2016-05-31.pdf
|
Скачать |
Весы электронные платформенные 1Д (в дальнейшем - весы), предназначены для статического взвешивания различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5110 13 |
| Наименование | Весы электронные платформенные 1Д |
| Год регистрации | 2013 |
| Номер сертификата | 8454 |
| Дата регистрации | 2013-04-26 |
| Срок действия | 2018-04-26 |
| Получатель сертификата | УП "Номинал", г. Брест, Республика Беларусь (BY) |
Производитель / Заявитель
УП "Номинал"
Адрес: г. Брест
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 5110 13 [2016-05-31]
rb-03-02-5110-13_2016-05-31.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные платформенные 1Д (в дальнейшем - весы), предназначены для статического взвешивания различных грузов.
Область применения: предприятия промышленности, сельского хозяйства, складские помещения, предприятия общественного питания, почты, торговли и др.
Описание
Весы электронные платформенные 1Д изготавливаются в семи модификациях, отличающихся значениями пределов взвешивания, дискретностью отсчёта, ценой поверочного деления, пределами допускаемой погрешности и порогом чувствительности: - 1ДЗ с наибольшим пределом взвешивания 3 кг;
- 1Д6 с наибольшим пределом взвешивания 6 кг;
- 1Д15 с наибольшим пределом взвешивания 15 кг;
- 1Д30 с наибольшим пределом взвешивания 30 кг;
- 1Д60 с наибольшим пределом взвешивания 60 кг;
- 1Д150 с наибольшим пределом взвешивания 150 кг;
- 1Д300 с наибольшим пределом взвешивания 300 кг;
Каждая модификация может изготавливаться в трёх исполнениях: (С - со стойкой, Б - без стойки, П - переносные).
Конструктивно весы состоят из:
- грузоприёмного устройства (грузоприёмная платформа, тензорезисторный датчик, коробка соединительная);
- дискретного отсчётного устройства (в дальнейшем - ДОУ);
- соединительного кабеля, соединяющего ДОУ с грузоприёмным устройством;
- выносного блока электропитания, зарядного устройства и контейнера с аккумулятором (в случае модификации весов с автономным электропитанием от аккумулятора);
- стойки-подставки для ДОУ стационарной либо переносной.
Весы могут быть укомплектованы тензометрическими датчиками:
- PW12 производства фирмы «Hottinger Baldwin Messtechnik GmbH (HBM)», Германия (буква Н в обозначении весов);
- L6E, L6D, L6G производства фирмы «Zhonghang Electronic Measuring Instruments Co.Ltd» (ZEMIC), Китай (буква Z в обозначении весов);
- РС6 производства фирмы «FLINTEC GmbH», Германия (буква F в обозначе^щ^с^в);
- BS-1, BS-2, PL-50, BLC производства фирмы «SENSOCAR», Испания (буит^Г^^эд'^Щчепии
весов).
Используемое дискретное отсчётное устройство типа ME производства фирмы «AXIS» Sp.zo.o, Gdansk (Республика Польша).
Принцип работы весов основан на преобразовании силы тяжести взвешиваемого груза посредством тензорезисторных датчиков в электрический сигнал, который передаётся по кабелю на ДОУ, откуда считываются показания в единицах веса (граммах или килограммах). ДОУ с помощью интерфейса RS232C или RS485 передаёт данные на печатающее устройство или компьютер.
Программное обеспечение весов является встроенным и не может быть модифицировано или загружено через интерфейс после пломбировки при поверке. Идентификационные данные программного обеспечения отображаются при включении и приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
|
МЕ-01 |
Ье0065 |
Не вычисляется. Защита от модификаций пломбировкой при поверке |
Функциональные возможности весов:
- автоматическое обнуление;
- подсчёт количества штук взвешиваемых изделий;
- установка времени стабилизации показаний весов;
- подсчёт суммы и среднего значения;
- установка и фиксирование значения постоянной тары;
- сравнение с пороговыми значениями веса, заданными заранее, и управление дозированием;
- фиксация результатов взвешивания;
- установка режима работы интерфейса RS232C;
- сопряжение с компьютером;
- вывод результатов на принтер;
- диагностирование состояния весов и процесса взвешивания с выдачей сообщений и кодов ошибок.

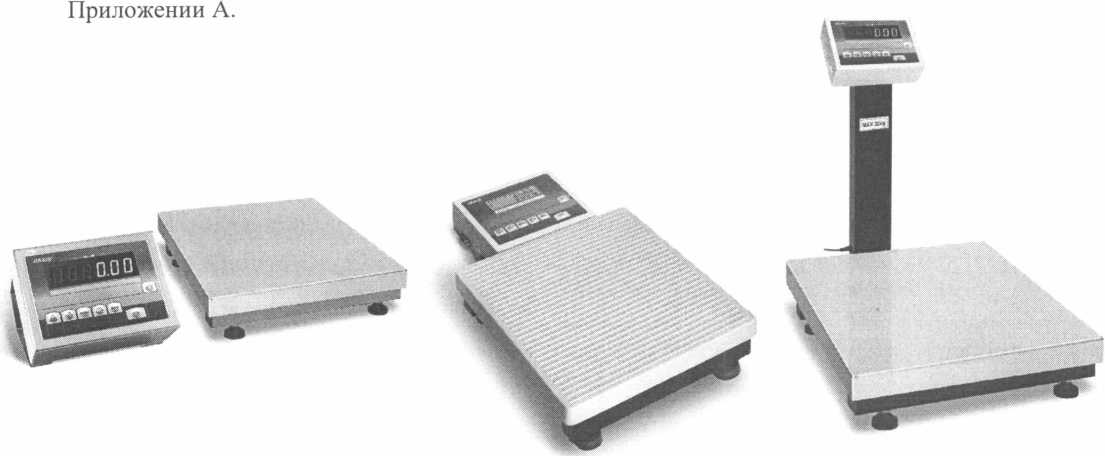

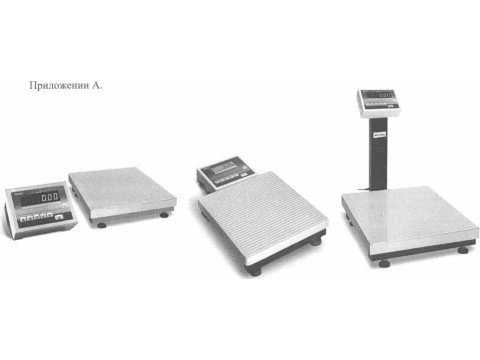

Внешний вид весов показан на рисунке 1.
Схема пломбировки весов от несанкционированного доступа приведена в
Рисунок 1 - Внешний вид весов электронных платформенных 1Д
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики указаны в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики для | ||||||
|
1ДЗ |
!Д6 |
1Д15 |
1Д30 |
1Д60 |
1Д150 |
1Д300 | |
|
Класс точности по ГОСТ OIMLR 76-1-2011 |
средний | ||||||
|
Наибольший предел взвешивания (МАХ), кг |
3,0 |
6,0 |
15,0 |
30,0 |
60,0 |
150,0 |
300,0 |
|
Наименьший предел взвешивания (MIN), кг |
0,02 |
0,4 |
0,1 |
0,2 |
0,4 |
1,0 |
2,0 |
|
Действительная цена деления (d) и поверочный интервал (е), г |
1 |
2 |
5 |
10 |
20 |
50 |
100 |
|
Диапазон выборки массы тары, кг |
от 0 до МАХ | ||||||
|
Порог чувствительности весов, г |
1,4 |
2,8 |
7 |
14 |
28 |
70 |
140 |
|
Погрешность при установке весов на нуль, г, не более |
±0,25 |
±0,50 |
±1,25 |
±2,50 |
±5,00 |
±12,50 |
±25,00 |
|
Погрешность в нуле тарирующего устройства, кг, не более |
±0,25 |
±0,50 |
±1,25 |
±2,50 |
±5,00 |
±12,50 |
±25,00 |
|
Потребляемая мощность, В-А, не более |
15 | ||||||
|
Время выхода весов на установленный режим работы, мин, не более |
10 | ||||||
|
Время установления показаний при взвешивании груза, с, не более |
10 | ||||||
|
Время непрерывной работы весов, ч, не менее - с питанием от электросети - с питанием от аккумулятора |
16 8 | ||||||
|
Параметры электрического питания: - от сети переменного тока: напряжение, В частота, Гц - от аккумулятора: напряжение, В |
230+23 z'-’u-34,5 50 ± 1 6 | ||||||
|
Степень защиты оболочки весов по ГОСТ 14254, не ниже: |
IP 65 | ||||||
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 40 | ||||||
|
Вероятность безотказной работы весов за 2000 ч, не менее |
0,85 | ||||||
|
Средний срок службы, лет, не менее |
10 | ||||||
Таблица 3
|
Обозначение модификации весов |
Интервал взвешивания в ценах поверочного деления |
Пределы допускаемой погрешности при поверке, г |
|
1ДЗ |
от 0 до 500 е вкл. св. 500 е до 2000 е вкл. св. 2000 е до Мах вкл. |
±0,5 ±1,0 ±1,5 |
|
1Д6 |
от 0 до 500 е вкл. св. 500 е до 2000 е вкл. св. 2000 е до Мах вкл. |
±1,0 ±2,0 ±3,0 |
|
1Д15 |
от 0 до 500 е вкл. св. 500 е до 2000 е вкл. св. 2000 е до Мах вкл. |
±2,5 ±5,0 ±7,5 |
|
1ДЗО |
от 0 до 500 е вкл. св. 500 е до 2000 е вкл. св. 2000 е до Мах вкл. |
±5,0 ±10,0 ±15,0 |
|
1Д60 |
от 0 до 500 е вкл. св. 500 е до 2000 е вкл. св. 2000 е до Мах вкл. |
±10,0 ±20,0 ±30,0 |
|
1Д150 |
от 0 до 500 е вкл. св. 500 е до 2000 е вкл. св. 2000 е до Мах вкл. |
±25,0 ±50,0 ±75,0 |
|
1ДЗОО |
от 0 до 500 е вкл. св. 500 е до 2000 е вкл. св. 2000 е до Мах вкл. |
±50,0 ±100,0 ±150,0 |
|
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||
Таблица 4
|
Обозначение модификации весов |
Габаритные размеры грузоприёмного устройства*, мм, не более |
Масса грузоприёмного устройства, кг, не более |
|
1ДЗ |
250x260 |
10 |
|
1Д6 |
250x260 |
10 |
|
1Д15 |
250x260 380x380 |
10 15 |
|
1Д30 |
400x500 |
20 |
|
1Д60 |
400x500 500x600 800x800 |
20 25 35 |
|
1Д150 |
400x400 500x600 800x800 |
45 55 60 |
|
1Д300 |
500x600 800x800 |
65 75 |
|
* Высота грузоприёмного устройства для всех модификаций весов - не более 100 мм. | ||
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе ДОУ, и на титульный лист руководства по эксплуатации весов.
Государственный рее< средств измерений Республики Беларус
Для документов
Комплектность
Комплект поставки весов должен соответствовать таблице 5. Таблица 5
|
Наименование |
Количество |
Примечание |
|
Грузоприёмное устройство: - грузоприёмная платформа; - тензометрический датчик (LSP, LOC, L6E, L6D, L6G, PW12, PL-50, ВС-1, ВС-2, PCI, РС6) . |
1 шт. 1 шт. |
размеры платформы и вариант исполнения в соответствии с заказом |
|
ДОУ |
1 шт. |
- |
|
Соединительный кабель |
1шт. |
- |
|
Блок питания 12В |
1 шт. |
- |
|
Контейнер с аккумулятором |
1 шт. |
для модификаций конструктивного исполнения весов с выносным контейнером для аккумулятора |
|
Переносная стойка-подставка для ДОУ |
1 шт. |
по специальному заказу |
|
Руководство по эксплуатации, |
1 экз. |
- |
|
Упаковочная коробка |
1 шт. |
- |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
TP 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования";
СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний";
ГОСТ OIML R76-1-2011 "Весы неавтоматического действия. Метрологические и технические требования. Испытания";
ТУ BY 200165359.003-2013 «Весы электронные платформенные 1Д. Технические условия».
Заключение
Весы электронные платформенные 1Д соответствуют требованиям ТР 2008/012/BY, ГОСТ OIML R 76-1-2011, СТБ ЕН 45501-2004, ТУ BY 200165359.003-2013.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
