Весы автомобильные SCS/ZCS
| Номер в ГРСИ РФ: | РБ 03 02 4933 12 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Mettler-Toledo» США |
|
Описание типа РБ 03 02 4933 12 [2013-01-03]
rb-03-02-4933-12_2013-01-03.pdf
|
Скачать |
Весы автомобильные SCS/ZCS (далее весы) предназначены для статического взвешивания автомобилей, прицепов, полуприцепов и автопоездов из них.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4933 12 |
| Наименование | Весы автомобильные SCS/ZCS |
| Год регистрации | 2012 |
| Номер сертификата | 8039 |
| Дата регистрации | 2012-08-30 |
| Срок действия | 2017-08-30 |
| Получатель сертификата | фирма "Mettler-Toledo (Changzhou) Measurement Technology Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Mettler-Toledo (Changzhou) Measurement Technology Ltd."
Адрес: № 111 West Taihu Road, Xinbei District, Changzhou, Jiangsu
Контакты: 0519-86642040 / 0519-86641991
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2292-2012. |
Поверители
Скачать
|
Описание типа РБ 03 02 4933 12 [2013-01-03]
rb-03-02-4933-12_2013-01-03.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные SCS/ZCS (далее весы) предназначены для статического взвешивания автомобилей, прицепов, полуприцепов и автопоездов из них.
Область применения - предприятия промышленности, сельского хозяйства, транспорта, торговли.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза. При использовании аналоговых датчиков электрический сигнал с датчиков поступает в терминал, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. В случае использования цифровых датчиков прикладываемая нагрузка преобразуется в цифровой сигнал непосредственно в датчиках. Результаты взвешивания и значение массы груза отображаются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой.
Весы состоят из грузоприемного устройства, имеющего одну или несколько весовых платформ с датчиками, и терминала, и/или внешних электронных устройств (компьютера, принтера или прочего оборудования) со встроенным программным обеспечением.
Весовые платформы отличаются размерами и способом установки (на поверхности или в приямок).
В весах используются:
- цифровые датчики POWERCELL PDX, МТХ;
- аналоговые датчики 0782;
- терминалы серии IND (IND246, IND310, IND560, IND780);
Терминалы имеют встроенное ПО.
Управление весами осуществляется с помощью функциональной клавиатуры термина.1!а. Информация о массе взвешиваемого груза по последовательному интерфейсу (интсИфСйс. обмегЦ информации) RS-232C, RS-485 и другим интерфейсам связи может быть передала /на внешш^ устройства (ПЭВМ, принтер и т.п.). .(I L
В весах предусмотрены следующие основные устройства и функции:
- устройство выборки массы тары и ввод значения массы тары с клавиатуры;
- отображение значений массы брутто, нетто и тары;
- устройство автоматической и полуавтоматической установки нуля;
- устройство автоматического слежения за нулем;
- устройство сигнализации о перегрузке.
Ко всем терминалам возможно подключение периферийного оборудования: вторичных дисплеев, принтеров, аппаратуры автоматической идентификации автомобилей и их элементов (прицепов, полуприцепов).
Весы выпускаются в различных модификациях, отличающихся друг от друга значением максимальной и минимальной нагрузки, дискретностью отсчета, типами весоизмерительных датчиков и подключаемых терминалов.
Общий вид весов представлен на рисунке 1, терминалов - рисунок 2 .
Модификации весов имеют обозначения вида: SCS/ZCS XXX - (WxL),
где XXX - значение максимальной нагрузки (т);
(WxL) - размер платформы (ширина х длина).
Первые буквы в названии весов обозначают тип фундамента:
S - на поверхности;
Z - в приямок.
Внешний вид весов приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

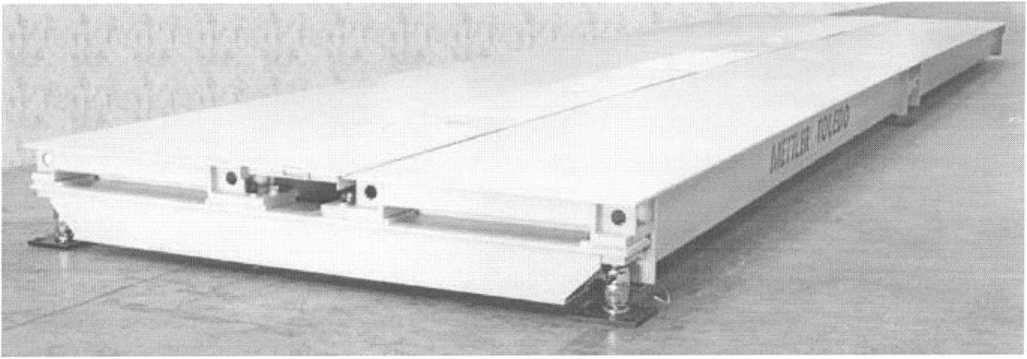

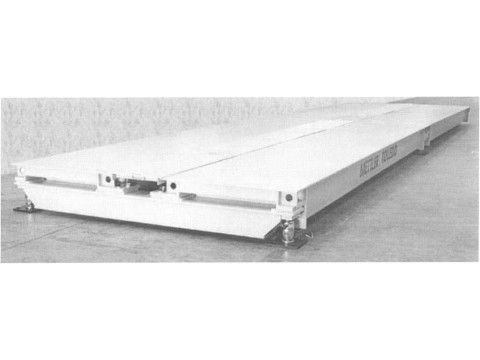

Рисунок 1 - Внешний вид весов автомобильных SCS/ZCS

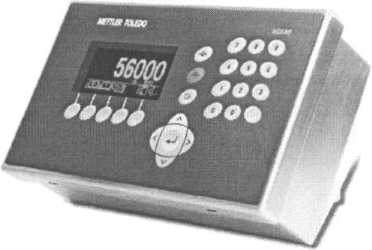

Рисунок 2 - Внешний вид терминалов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1, 2. Таблица i
|
Обозначение модификации |
Hl IB, T |
НмПВ, T |
d=e, КГ |
Интервалы взвешивания, т |
|Максимально допустимые погрешности при первичной поверке, кг |
Число поверочных делений (п) |
Кол-во платформ |
Кол-во датчиков |
|
SCS/ZCS-20 |
20 |
0,2 |
10 |
Св. 0,2 до 5 вкл. |
±5 |
2000 |
от 1 до 4 |
от 4 до 16 |
|
Св. 5 до 20 вкл. |
± 10 | |||||||
|
SCS/ZCS-30 1 1 |
30 |
0,2 |
10 |
От 0,2 до 5 вкл. |
±5 |
3000 |
от 1 до 4 |
от 4 до 16 |
|
Св. 5 до 20 вкл. |
± 10 | |||||||
|
Св. 20 |
± 15 | |||||||
|
SCS/ZCS-40 |
40 |
0,2 |
10 |
От 0,2 до 5 вкл. |
±5 |
4000 |
от 1 до 6 |
от 4 до 16 |
|
Св. 5 до 20 вкл. |
±10 | |||||||
|
Св. 20 |
±15 | |||||||
|
SCS/ZCS-50 |
50 |
0,2 |
10 |
От 0,2 до 5 вкл. |
±5 |
5000 |
от 2 до 12 |
от 6 до 24 |
|
Св. 5 до 20 вкл. |
±10 | |||||||
|
Св. 20 т |
± 15 | |||||||
|
SCS/ZCS-60 |
60 |
0,4 |
20 |
От 0,4 до 10 вкл. |
± 10 |
3000 |
от 2 до 14 |
от 6 до 24 |
|
Св. 10 до 40 вкл. |
±20 | |||||||
|
Св. 40 |
±30 | |||||||
|
SCS/ZCS-70 1 1 |
70 |
0,4 |
20 |
От 0,4 до 10 вкл. |
± 10 |
3500 |
от 2 до 14 |
от 6 до 24 |
|
Св. 10 до 40 вкл. |
±20 | |||||||
|
Св. 40 |
±30 | |||||||
|
i SCS/ZCS-80 |
80 |
0,4 |
20 |
От 0,4 до 10 вкл. |
± 10 |
4000 |
от 2 до 14 |
от 6 до 24 |
|
Св. 10 до 40 вкл. |
±20 | |||||||
|
Св. 40 |
±30 | |||||||
|
SCS/ZCS-90 |
90 |
0,4 |
20 |
От 0,4 до 10 вкл. |
± 10 |
4500 |
от 3 до 16 |
от 8 до 24 |
|
Св. 10 до 40 вкл. |
±20 | |||||||
|
Св. 40 |
±30 | |||||||
|
SCS/ZCS-100 i |
100 |
0,4 |
20 |
От 0,4 до 10 вкл. |
±10 |
5000 |
от 3 до 16 |
от 8 до 24 |
|
Св. 10 до 40 вкл. |
±20 | |||||||
|
Св. 40 |
±30 | |||||||
|
SCS/ZCS-150 |
150 |
1 |
50 |
От 1 до 25 вкл. |
±25 |
3000 |
от 4 до 18 |
от 10 до 26 |
|
Св. 25 до 100 вкл. |
±50 | |||||||
|
Св. 100 |
±75 | |||||||
|
SCS/ZCS-200 |
200 |
1 |
50 |
От 1 до 25 вкл. |
±25 |
4000 |
от 5 до 20 |
от 12 до 30 |
|
Св,25 до 100 вкл. |
±50 | |||||||
|
Св. 100 |
±75 | |||||||
|
SCS/ZCS-250 |
250 |
1 |
50 |
От 1 до 25 вкл. |
±25 |
5000 |
от 7 до 20 |
от 16 до 30 |
|
Св.25 до 100 вкл. |
±50 | |||||||
|
Св. 100 |
±75 |
Примечание:
- Максимально допустимые погрешности в период эксплуатации весов устанавливаются в два раза больше, чем при первичной поверке;
- Весы со значением п более 3000 делений рекомендуется устанавливать в закрытых конструкциях, защищенных от механических и атмосферных воздействий.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Класс точности по СТБ ЕН 45501-2004 |
средний (III) |
|
Влияние устройства установки нуля на результат взвешивания, кг |
0,25е |
|
Диапазон выборки массы тары (ТЭ, % от НПВ |
от 0 до 100 |
|
Показания индикации массы, кг, не более |
НПВ + 9е |
|
Диапазон установки на нуль и слежения за нулём (суммарный), % от НПВ |
4 |
|
Диапазон первоначальной установки нуля, % от НПВ |
20 |
|
Диапазон рабочих температур, °C: - для грузоприемного устройства - для терминала |
от минус 40 до плюс 45 от минус 10 до плюс 40 |
|
Диапазон температуры окружающей среды при транспортировании, °C |
от минус 50 до плюс 50 |
|
Диапазон температуры окружающей среды при хранении, °C, при относительной влажности не более 95%: - для аппаратуры управления, кабелей - для грузоприемного устройства, датчиков веса |
от 0 до плюс 30 от минус 50 до плюс 50 |
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц |
от 187 до 242 от 49 до 51 |
|
Потребляемая мощность, В-А, не более |
300 |
|
Габаритные размеры грузоприемного устройства, м - длина - ширина - высота |
от 3 до 30 от 3 до 6 от 0,3 до 1,2 |
|
Масса одной платформы, т, не более |
4 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки весов должен соответствовать таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
1 Весы |
1 шт. |
модификация по заказу |
|
2 Эксплуатационная документация |
1 компл. | |
|
3 Комплект устройства молниезащиты |
1 компл. |
поставляется по до- |
|
4 Барьер для взрывобезопасного исполнения |
1 шт. |
полнительному заказу, |
|
5 Компьютер |
1 шт. |
в соответствии с Руко- |
|
6 Принтер |
1 шт. |
водством по эксплуа- |
|
7 Вторичный дисплей ADI или 8660 |
1 шт. |
тации весов |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “Mettler-Toledo (Changzhou) Measurement Technology Ltd.” (Китай);
СТБ EH 45501-2004 ’’Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний";
МРБ МП.2292-2012 "Весы автомобильные SCS/ZCS ".
Заключение
Весы автомобильные SCS/ZCS соответствуют требованиям технической документации фирмы “Mettler-Toledo (Changzhou) Measurement Technology Ltd.” (Китай), СТБ EH 45501-2004.
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Весы
