Весы электронные ТВ
| Номер в ГРСИ РФ: | РБ 03 02 3320 12 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | АО "МАССА-К", г. Санкт-Петербург |
Весы электронные ТВ (далее по тексту - весы) предназначены для статических измерений массы различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3320 12 |
| Наименование | Весы электронные ТВ |
| Год регистрации | 2012 |
| Номер сертификата | 7935 |
| Дата регистрации | 2012-06-01 |
| Срок действия | 2016-11-08 |
| Получатель сертификата | ЗАО "МАССА-К", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "Масса-К"
Адрес: 194044, г. Санкт-Петербург, Пироговская наб., 15А
Контакты: тел./факс (812)346-57-03, 346-57-04 // E-mail: massa@mail.wplus.net
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R-76-1-2011. |
| Признание поверки | Первичная при выпуске из производства: Тест-С.-Петербург (номер реестра - №019, шифр повер. клейма - СП); ЗАО "Масса-К" (номер реестра - №1415, шифр повер. клейма - ВОО)(НТК №11-08) при условии калибровки на широте г. Минска с указанием данной информации в паспорте прибора. |
Поверители
Скачать
|
Описание типа РБ 03 02 3320 12 [2007-04-19]
rb-03-02-3320-12_2007-04-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3320 12 [2012-01-01]
rb-03-02-3320-12_2012-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные ТВ (далее по тексту - весы) предназначены для статических измерений массы различных грузов.
Описание
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, после аналого-цифрового преобразования поступает в терминал для обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и терминала (устройства управления). Весоизмерительное устройство имеет два варианта исполнения S или М (рис. 1) и состоит из основания, корпуса, грузоприемной платформы и весоизмерительного цифрового датчика DEC. Варианты исполнения весоизмерительного устройства отличаются габаритными размерами и массой, а также формой грузоприемной платформы (рифленая для исполнения S и плоская исполнения М поверхность грузоприемной платформы). Датчики DEC и терминалы изготавливаются ЗАО «Масса-К».
Весы оснащаются одним из шести вариантов исполнения устройства управления (рис. 2), которые отличаются следующими функциональными возможностями:
А - весы общего назначения. Устройство управления весов содержит первичный дисплей, клавиатуру и интерфейс RS232. Первичный дисплей имеет индикацию «МАССА»;
Т - весы торговые. Устройство управления весов содержит первичный дисплей, клавиатуру и интерфейс RS232. Первичный дисплей имеет индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;
Р - весы с печатью этикеток. Устройство управления весов содержит первичный дисплей, клавиатуру, печатающее устройство, два интерфейса RS232 и Ethernet, разъем mini SD. Первичный дисплей имеет индикацию «МАССА» и «ЦЕНА»;
TR - весы системные. Устройство управления весов содержит первичный дисплей, клавиатуру, интерфейсы RS232, Ethernet и USB. Первичный дисплей имеет индикацию «МАССА».
'l'R(P) - весы системные печатающие. Устройство управления весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS232, Ethernet и USB. Первичный дисплей имеет индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;
TR(TP) - весы системные печатающие с двухсторонней индикацией. Устройство управления весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS232, Ethernet и USB. Первичный дисплей имеет с двух сторон индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ».
Весы системные TR, TR(P), TR(TP) позволяют подключить в единую сеть сразу несколько весов для автоматизации учета движения товаров.
В весах предусмотрено три варианта
1 - без стойки;
2 - на круглой вращающейся стойке;
3 - на прямоугольной стойке.
.j а
А. г!
Четырнадцать модификаций весов р;
кгэажж!
тся ма
цмйльными, минимальными на-
грузками, пределами допускаемой погрешност'^йрйеро^^лЦи делениями и имеют обозначение: '” ■>—
Весы электронные ТВ-П-Н.2-УС,
где ТВ - обозначение типа;
П - вариант исполнения весоизмерительного устройства (S или М);
Н - максимальная нагрузка, кг;
.2 - обозначение присутствует только для двухинтервальных весов;
У - вариант исполнения устройства управления (А, Т, Р, TR. TR(P) или TR(TP));
С - вариант установки устройства управления (1,2 или 3).
TB-S
ТВ-М
рифленая платформа
плоская платформа
А (общего назначения)
Рисунок 1 - Варианты исполнения весовых платформ
TR(P) (системные печатающие)
Т (торговые)
TR (системные)

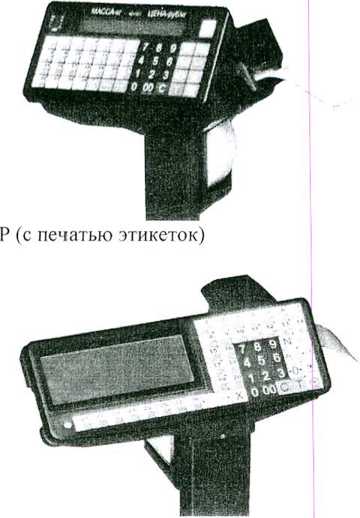

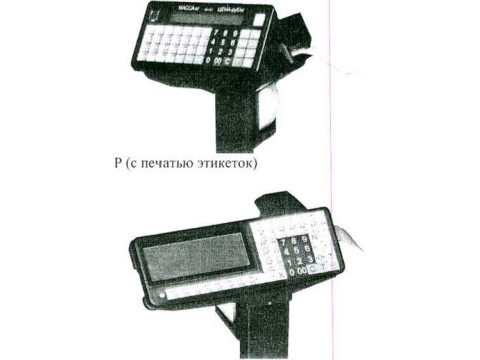

TR(TP) (системные печатающие с двухсторонней индикацией))
1 - без стойки
2 - на круглой вращающейся стойке
3 - на прямоугольной стойке

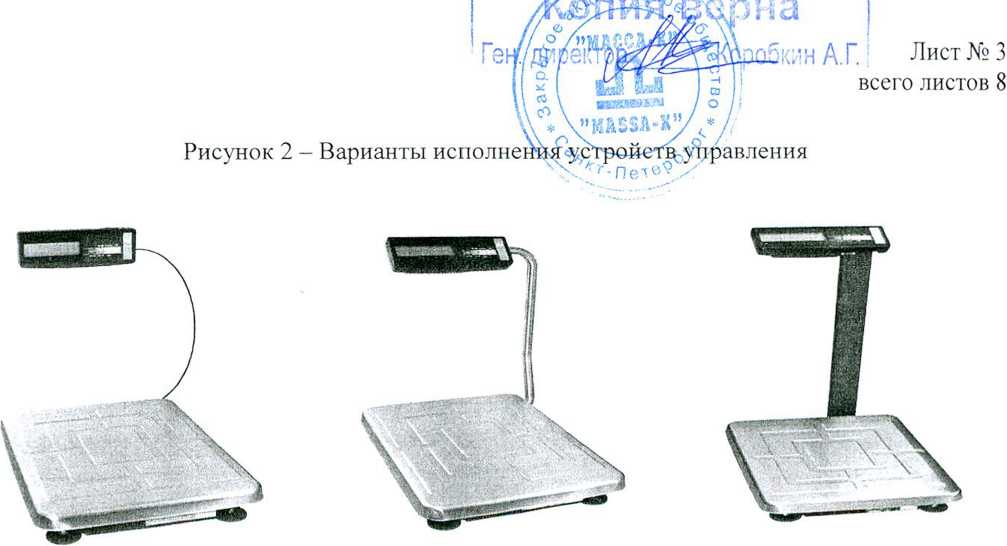

Рисунок 3 - Варианты установки устройства управления.
В весах предусмотрены следующие устройства и функции:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля;
- устройство слежения за нулем;
- устройство выборки массы тары приводится в действие кнопкой «тара»;
- устройства установки по уровню весов (индикатор уровня и регулировочные опоры по высоте);
- полуавтоматическое устройство юстировки чувствительности.
Программное обеспечение реализует следующие функции:
- процентное взвешивание;
- счетный режим;
- вычисление стоимости товара;
- печать результатов измерения массы, цены и стоимости товара.
Применяемые в весах интерфейсы RS232C и Ethernet, USB, разъем mini SD не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений: для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного шестнадцатиразрядного несбрасываемого счетчика, показания которого меняются случайным образам автоматически при каждой юстировке (рис. 4). Генератор случайных чисел выдает шестиразрядное случайное число. Данное число при юстировке записывается в цифровой весоизмерительный датчик. При замене или при повторной юстировке датчика повторить это число невозможно. Для контроля показаний счетчика (кода юстировки) включают весы и во время прохождения теста:
- для вариантов исполнения весов А, Т - нажимают кнопку и. удерживая ее, нажимают кнопку Т . На индикаторе последовательно отобразятся сообщения «tESt», «CAL S». Нажимают кнопку . ца индикаторе отобразится код юстировки.
- для вариантов исполнения весов Р, TR, TR(P), TR(TP) - нажимают и удерживают нажатой кнопку И до появления сообщения «Параметры». Нажатием кнопок ЦЦ, ® входят в меню «Код калибровки». Нажимают Щ. На индикаторе отобразится код юстировки.

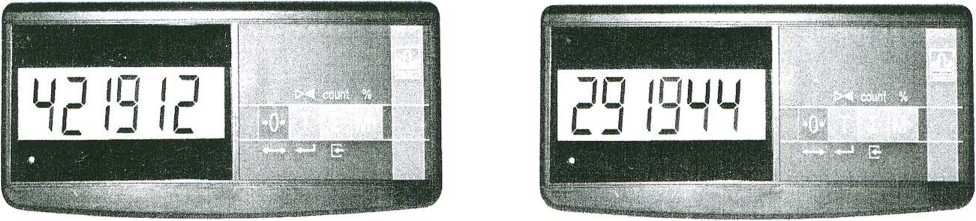

Рисунок 4 - Индикация кода юстировки
Поверительное клеймо наносится после поверки весов на фирменную планку, разрушающуюся при снятии, и закрепленную на основании весов (рис. 5 и 6).

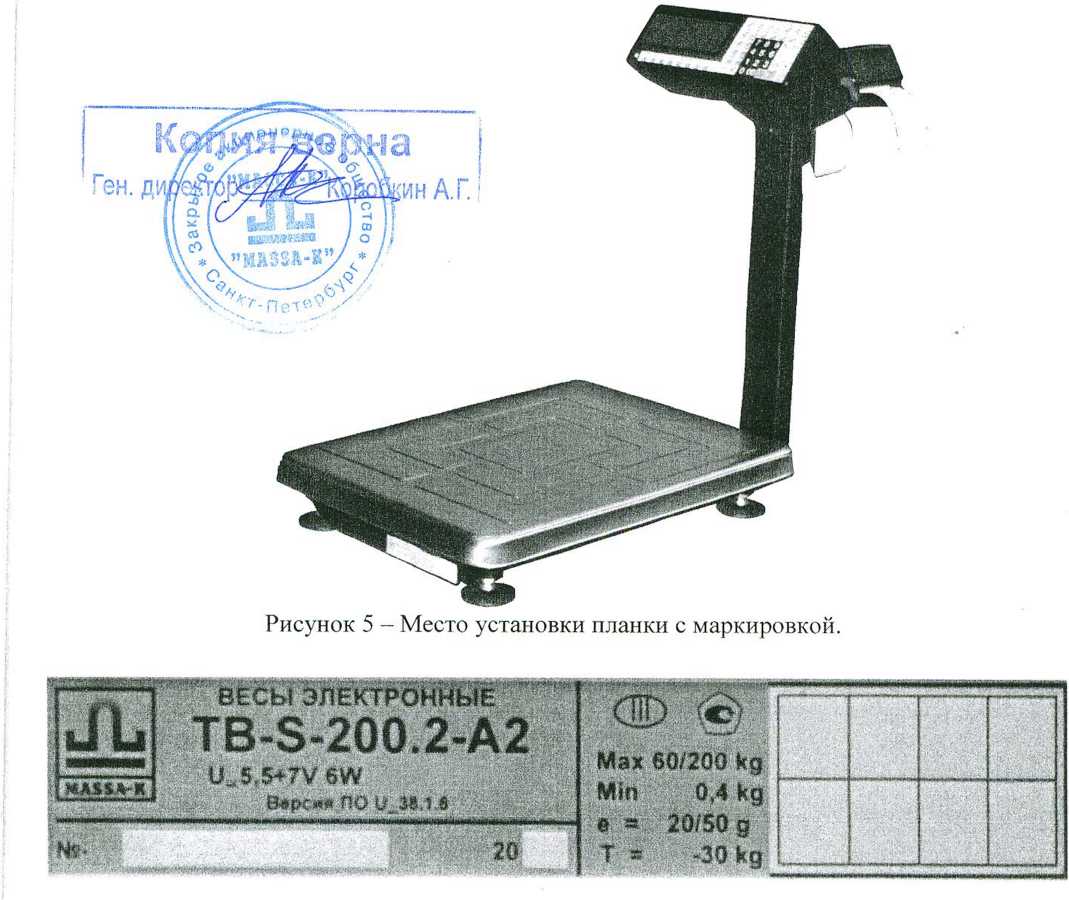

Место нанесения оттиска поверительного клейма Рисунок 6 - Маркировка весов и место нанесения оттиска поверительного клейма
Маркировка весов производится на фирменной, разрушающейся при снятии планке (рис. 6). На которой нанесено:
- торговая марка изготовителя;
- модификация весов;
- входное напряжение и потребляемая мощность;
- версия программного обеспечения.
- серийный номер весов;
- класс точности;
- знак утверждения типа;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- поверочное деление (с);
- максимальный диапазон устройства выборки массы тары;
- год выпуска весов.
Программное обеспечение
В весах встроенное программное обеспечение (далее - ПО) (используется стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после поверки). В таблице 1 приведены сведения об идентификационных данных ПО.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Помер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное программное обеспечение |
- |
UJ8.1.6 |
17Г379 |
- |
Идентификация программы: после включения весов на индикаторе отображается версия программного обеспечения U38.1.6, затем высвечивается контрольная сумма 17F379, после этого проходит тест индикации и весы переходят в рабочий режим. При несанкционированном
вмешательстве в ПО изменяется контрольная сумма программы.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики, включая показатели точности:
1. Класс точности весов по ГОСТ Р 53228-2008 ........................................средний
2. Обозначение весов, максимальная нагрузка (Мах) и минимальная нагрузка (Min), действительная цена деления (d). поверочное деление (е), число поверочных делений (п), пределы допускаемой погрешности весов (тре) при поверке приведены в таблице 2 для однодиапазонных и в таблице 3 для двухинтервальных весов.
Таблица 2
|
Обозначение весов |
Min, кг |
Мах, кг |
d. е, г |
п |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ТВ-П-15-УС |
0.1 |
15 |
5 |
11! = 3000 |
От 0.1 до 2.5 вкл. Св. 2.5 до 10 вкл. Св. 10 до 15 вкл. |
±2.5 ±5 ±7.5 |
|
ТВ-П-32-УС |
0.2 |
32 |
10 |
П|=3200 |
От 0,2 до 5 вкл. Св. 5 до 20 вкл. Св. 20 до 32 вкл. |
±5 ±10 ±15 |
Таблица 3
|
Модификации весов |
Min, кг |
МаХ|/ Мах2, кг |
d]/d2, е|/е2, г |
nt/n2 |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ТВ-П-15.2-УС |
0,04 |
6/15 |
2/5 |
п(=3000 п2 = 3000 |
От 0,04 до 1 вкл. Св. 1 до 4 вкл. Св. 4 до 6 вкл. Св. 6 до 10 вкл. Св. 10 до 15 вкл. |
±1 ±2 ±3 ±5 ±7,5 |
|
ТВ-П-32.2-УС |
0,1 |
15/32 |
5/10 |
=3000 п2=3200 |
От 0.1 до 2,5 вкл. Св. 2,5 до 10 вкл. Св. 10 до 15 вкл. Св. 15 до 20 вкл. Св. 20 до 32 вкл. |
±2,5 ±5 ±7.5 ±10 ±15 |
|
ТВ-П-60.2-УС |
0.2 |
30/60 |
10/20 |
п|=3000 п2 = 3000 |
От 0.2 до 5 вкл. Св. 5 до 20 вкл. Св. 20 до 30 вкл. Св. 30 до 40 вкл. Св. 40 ло 60 вкл. |
±5 ±10 ±15 ±20 ±30 |
|
ТВ-П-150.2-УС |
0,4 |
60/150 |
20/50 |
П] = 3000 п2=3000 |
От 0,4 до 10 вкл. Св. 10 до 40 вкл. Св. 40 до 60 вкл. Св. 60 до 100 вкл. Св. 100 до 150 вкл. |
±10 ±20 ±30 ±50 ±75 |
|
ТВ-11-200.2-УС |
0,4 |
60/200 |
20/50 |
111=3000 п2=4000 |
От 0,4 до 10 вкл. Св. 10 до 40 вкл. Св. 40 до 60 вкл. Св. 60 до 100 вкл. Св. 100 до 200 вкл. |
±10 ±20 ±30 ±50 ±75 |
|
ТВ-П-300.2-УС |
1 |
150/300 |
50/100 |
п, = 3000 П2 = 3000 |
От 1 до 25 вкл. Св. 25 до 100 вкл. Св. 100 до 150 вкл. Св. 150 до 200 вкл. Св. 200 до 300 вкл. |
±25 ±50 ±75 ±100 ±150 |
|
ТВ-П-600.2-УС |
2 |
300/600 |
100/200 |
11! =3000 п2=3000 |
От 2 до 50 вкл. Св. 50 до 200 вкл. Св. 200 до 300 вкл. Св. 300 до 400 вкл. Св. 400 до 600 вкл. |
±50 ±100 ±150 ±200 ±300 |
Лист № 6
|
* СП. ц 1 |
ФР |
вднА.Г о | |||||||
|
1 °- 1 -V |
I'-'/ |
ы |
всего листов Ь | ||||||
|
1 |
2 |
3 |
4 |
5 |
\ & |
>1 вжм |
о / |
7 | |
|
ТВ-П-60-УС |
0,4 |
60 |
20 |
\\ * п|=3000 \ |
^0.4 ДоШ^дТ / С-вТ10-до-4(Т вкД / Св. 40 ло 60 вкл. |
±10 ±20 ±30 | |||
|
ТВ-ГЫ 50-УС |
1 |
150 |
50 |
п,«3000 |
От 1 до 25 вкл. Св. 25 до 100 вкл. Св. 100 до 150 вкл. |
±25 ±50 ±75 | |||
|
ТВ-П-200-УС |
1 |
200 |
50 |
П| -4000 |
От 1 до 25 вкл. Св. 25 до 100 вкл. Св. 100 до 200 вкл. |
±25 ±50 ±75 | |||
|
ТВ-11-300-УС |
2 |
300 |
100 |
п,=3000 |
От 2 до 50 вкл. Св. 50 до 200 вкл. Св. 200 до 300 вкл. |
±50 ±100 ±150 | |||
|
ТВ-П-600-УС |
4 |
600 |
200 |
lb =3000 |
От 4 до 100 вкл. Св. 100 до 400 вкл. Св 400 л о 600 вкл. |
±100 ±200 ±300 | |||
3. Максимальный диапазон устройства выборки массы тары приведен в таблице 4.
Таблица 4
|
Модификация весов | ||||||||||||
|
15 |
15.2 |
32 |
32.2 |
60 |
60.2 |
150, 200 |
150.2, 200.2 |
300 |
300.2 |
600 |
600.2 | |
|
Максимальный диапазон, кг |
5 |
3 |
10 |
7,5 |
20 |
15 |
50 |
30 |
100 |
75 |
200 |
150 |
4.
5.
6.
7.
Предел допускаемого размаха
Диапазон устройства первоначальной устанрв^йу^'йе превышает
......|шре|
20 %Мах
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за
нулем не превышает.................
Время установления показаний, с
Условия эксплуатации:
4 % Мах .2
- предельные значения температуры (Tmjn, Tmax), °C..................
- относительная влажность воздуха при температуре +40 °C, %.
минус 10, + 40
...........85
9. Параметры электропитания
9.1 Сетевое через адаптер:
- входное напряжение, В.........................................................................230 _,(
- частота, Гц........................................................................................50 ± 1
9.2 Автономное от аккумуляторной батареи (только для вариантов исполнения устройства управления А, Т), В:............................от 5,5 до 7,0
9.3 Потребляемая мощность, Вт, не более
-для вариантов исполнения устройства управления А, Т и TR
-для вариантов исполнения устройства управления Р, TR(P) и TR(TP)
10. Габаритные размеры, мм, не более
- весоизмерительного устройства (длина, ширина, высота): S................................................................................................550, 450, 95
М.............................................................................................850,650,
- устройство управления (длина, ширина, высота)
-вариантов исполнения А и TR........................................................................270, 65, 240
-варианта исполнения Р................................................................................300, 190, 240
-вариантов исполнения TR(P) и TR(TP).............................................................270, 65, 240
- стойка (высота): круглая вращающаяся
прямоугольная
11. Масса весов, кг, не более TB-S
ТВ-М
12. Вероятность безотказной работы за 2000 ч
13. Средний срок службы, лет
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на весоизмерительном устройстве, фотохимическим способом.
Комплектность
|
Наименование |
Кол-во |
|
Весы электронные ТВ |
1 |
|
Сетевой адаптер |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт |
1 |
|
Упаковка |
1 |
Поверка
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 53228-2008 и разделом «Поверка» Руководства по эксплуатации (Тв2.790.06 РЭ).
Зеновные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
Сведения о методах измерений
приведены в Руководстве по эксплуатации «Весы электронные ТВ».
Нормативные документы
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. ТУ 4274-027-27450820-2011 «Весы электронные ТВ. Технические условия».
Рекомендации к применению
осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
Другие Весы
