Системы измерительные автоматизированные контроля и учета энергоресурсов АСТЭМ

Назначение

Системы измерительные автоматизированные контроля и учета энергоресурсов АСТЭМ (далее - системы АСТЭМ) предназначены для измерения времени и синхронизации часов измерительных компонентов в автоматизированных системах контроля и учета энергоресурсов (учета количества тепловой энергии, объема, массы, температуры и давления воды в сетях теплоснабжения и теплопотребления, горячего и холодного водоснабжения), а также сбора, обработки, хранения и представления измерительной информации в виде текстов, таблиц и графиков с привязкой к графической схеме района, предприятия.

Системы АСТЭМ предназначены для работы со средствами измерений теплотехнических величин, внесенными в Государственный реестр средств измерений Республики Беларусь и имеющими стандартные интерфейсы RS 232С, RS 485, Ethernet или импульсный выход.

Область применения - тепловые пункты и сети промышленного и бытового назначения, учреждений образования, здравоохранения, объекты тепло- и водоснабжения.

Описание

Системы АСТЭМ представляют собой многоуровневые информационно-измерительные системы с открытой архитектурой, которые проектируются для конкретных объектов и принимаются как законченные изделия непосредственно на объектах эксплуатации.

Установка систем на месте эксплуатации осуществляется в соответствии с проектной документацией на них и эксплуатационной документацией на входящие в состав каждой системы компоненты.

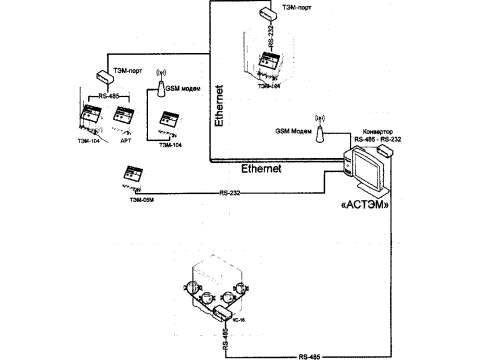

Система АСТЭМ включает в себя:

1 Автоматизированное рабочее место (АРМ) оператора: промышленный компьютер (далее -- ПК) с центральным процессора^ Pentium III, операционной системой Windows 2000 или ХР, монитором от 15"jy /

I средств измерений I \ Республики Беларусь / \ Ди докукенто*/

программное обеспечение (ПО) «АСТЭМ» с графическим интерфейсом и диалогами на русском языке;

2 Установленные на объектах средства измерений теплотехнических величин, внесенные в Государственный реестр средств измерений Республики Беларусь и имеющие стандартные интерфейсы RS 232С, RS 485, Ethernet или импульсный выход.

3 Средства связи:

проводные линии связи (RS-232C, RS-485, Ethernet);

стандартные телефонные коммутируемые каналы;

выделенные каналы тональной частоты (DSL);

беспроводные каналы связи (GSM, Radio Ethernet);

силовые линии электропередачи 230 и 380 В (с силовыми модемами).

4 Вспомогательные компоненты:

адаптеры для согласования протоколов обмена (конверторы сигналов КС-16, преобразователи интерфейсов «ТЭМ-порт»),

блоки бесперебойного питания,

устройства защиты от перегрузок и грозозащиты, принтеры или аналогичные устройства.

В компьютере АРМ осуществляются вычислительные и логические операции обработки результатов измерений, а также выработка цифровых управляющих команд. АРМ обеспечивает слежение за состоянием системы, распечатку отчетов и графиков, а также передачу информации по иерархической структуре, в том числе в Единый Информационный Расчетный Центр (ЕИРЦ).

Система АСТЭМ обеспечивает измерение времени и поддерживает точное календарное время по сети Internet и/или сигналам точного времени 1го канала ТВ, при этом АРМ осуществляет синхронизацию часов входящих в систему АСТЭМ средств измерений с заданной периодичностью.

Средства измерений собственного изготовления представлены в таблице 1.

Таблица 1
