Системы измерительные управляющие Delta V

Номер в ГРСИ РФ:	РБ 03 23 1029 12
Раздел:	Информационно-измерительные и управляющие системы, комплексы [23]
Производитель / заявитель:	«Emerson Process Management GmbH & Co. OHG», Германия

Скачать

Описание типа РБ 03 23 1029 12 [2012-10-19]

rb-03-23-1029-12_2012-10-19.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Системы измерительные управляющие Delta V (далее - системы) являются масштабируемыми системами управления технологическими процессами и предназначены для измерений напряжения и силы постоянного тока, электрического сопротивления, а также воспроизведения силы постоянного тока, последующего преобразования, хранения и передачи на более высокие уровни управления полученной информации, вычисления показателей, характеризующих процесс, формирования команд и управляющих воздействий, в том числе сигналов проти-воаварийной защиты.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 1029 12
Наименование	Системы измерительные управляющие Delta V
Год регистрации	2012
Номер сертификата	7891
Дата регистрации	2012-04-26
Срок действия	2017-04-26
Получатель сертификата	фирма "Emerson a. s. Div. ESAD", Словакия (SK) компании "Emerson Process Management", США (US)

Производитель / Заявитель

фирма "Emerson a. s. Div. ESAD" (Словакия) компании "Emerson Process Management" (США)

Адрес: .

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МП.МН 797-2000 (извещение №1).

Поверители

Скачать

Описание типа РБ 03 23 1029 12 [2012-10-19]

rb-03-23-1029-12_2012-10-19.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - химическая, нефтяная, газовая, целлюлозно-бумажная, пищевая отрасли промышленности, металлургия, энергетика.

Описание

Системы представляют собой многоуровневые информационные измерительные системы с открытой архитектурой, которые проектируются для конкретных объектов и принимаются как законченные изделия непосредственно на объектах эксплуатации.

Установка систем на месте эксплуатации осуществляется в соответствии с проектной документацией на них и эксплуатационной документацией на компоненты, входящие в состав каждой системы.

Системы включает в себя следующие компоненты:

• одна или несколько подсистем ввода/вывода, которые обрабатывают аналоговые сигналы и сигналы интерфейсов различных модификаций, поступающие от первичных преобразователей и приборов;

• один или несколько контроллеров, которые выполняют локальное управление и контролируют обмен данными между подсистемой ввода/вывода и сетью управления;

• одна или несколько рабочих станций операторов, обеспечивающих графическое представление результатов измерений и управление процессом;

• источники питания VE5008 (номинальное напряжение 24 В постоянного тока) или VE5001 (номинальное напряжение 220 В переменного тока с номинальной частотой 50 ГЦ);

• сеть управления, которая обеспечивает обмен данными между узлами систем^Ййпт-<\ терфейсу Ethernet (10/100 Мбит/с), ff'f 'Qf/

• сеть противоаварийной защиты (резервированное оптоволоконное кольцо (100 Мбит/с)).

Максимальное число узлов в сети управления - 120, контроллеров - 100, рабочих станций оператора - 60.

В состав подсистемы ввода/вывода включены измерительные модули:

- ввода аналоговых сигналов постоянного тока (4 -20) мА 8-ми или 16-ти канальные

(Al, 8-Channel, 4-20 mA) или (Al, 16-Channel, 4-20 mA);

- ввода аналоговых сигналов постоянного тока (4 -20) мА 8-ми или 16-ти канальные HART (Al, 8-Channel, 4-20 mA, HART) или (Al, 16-Channel, 4-20 mA, HART);

- ввода сигналов от термоэлектрических преобразователей напряжения и низковольтных источников напряжения от минус 100 до плюс 100 мВ 8-ми канальные

(Al, 8-Channel, Thermocouple, mV Card);

- ввода аналоговых сигналов напряжения постоянного тока от1 до 5 В 8-ми канальные

(AI, 8-Channel, 1-5 VDC);

- ввода сигналов от термопреобразователей сопротивления и резистивных источников от 0 до 2000 Ом 8-ми канальные (AI, 8-Channel, RTD, ohms Card);

- вывода аналоговых сигналов постоянного тока (4-20) мА 8-канальные

(АО, 8-Channel, 4-20 mA);

- вывода аналоговых сигналов постоянного тока (4-20) мА 8-канальные HART

(АО, 8-Channel, 4-20 mA, HART).

Принцип действия системы основан на преобразовании электрических сигналов, поступающих на модули ввода/вывода от первичных измерительных преобразователей и (или) приборов в цифровые сигналы, которые передаются на контроллеры, где осуществляются вычислительные и логические операции обработки результатов измерений, а также выработка цифровых управляющих команд. С контроллеров цифровые сигналы поступают на выходные модули для выработки сигналов для управляющих станций. Контроллер выполняет локальное управление и контролирует обмен данными между подсистемой ввода/вывода и сетью управления.

Встроенное программное обеспечение (далее- ПО) модулей ввода/вывода системы Delta V, предназначенное для конфигурирования и управления работой модулей, не влияет на метрологические характеристики системы (метрологические характеристики модулей нормированы с учетом ПО).

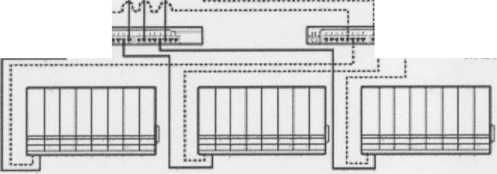

Структурная схема системы приведена на рисунке 1.

Система Delta V позволяет реализовать преимущества полевой шины Foundation Fieldbus (FF), в частности, пользователь может конфигурировать управление на уровне полевых приборов, и программировать прибор так, чтобы он функционировал при потере связи с системой.

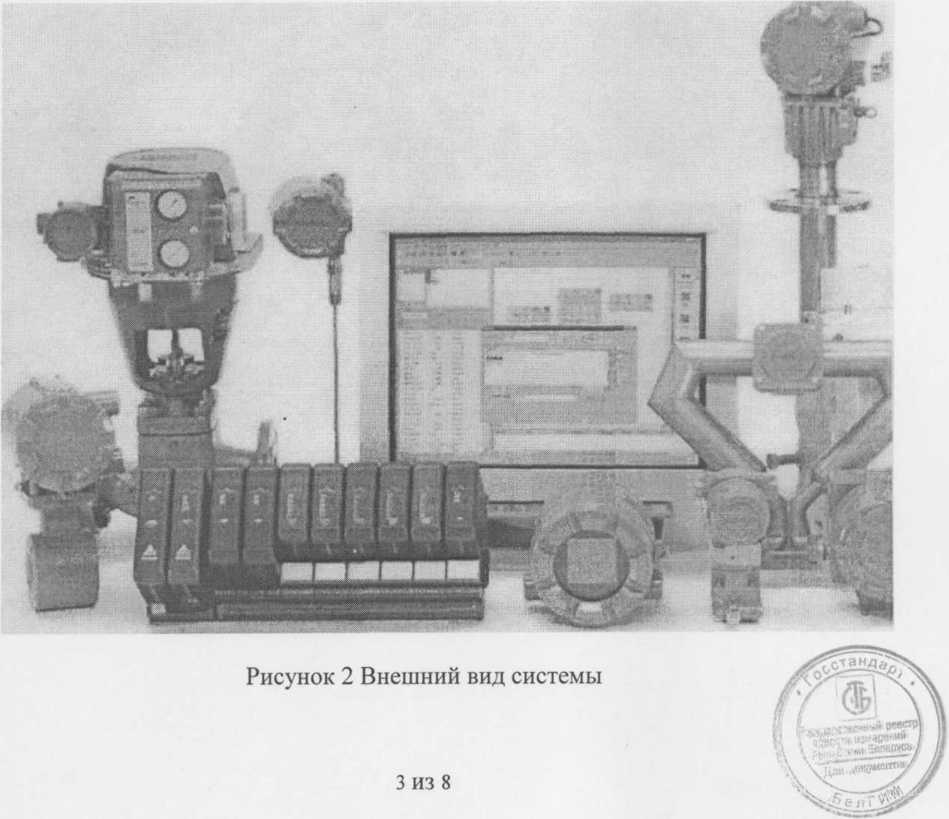

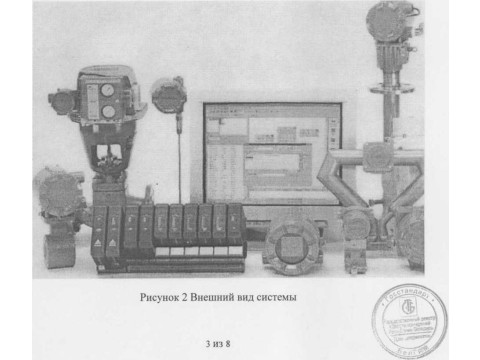

Внешний вид Системы Delta V в составе с первичными преобразователями, исполнительным клапаном и рабочей станцией на основе ПЭВМ представлена на рисунке 2.

Защита системы от несанкционированного доступа к элементам параметризации и регулировки осуществляется с помощью паролей и уникальной адресации.

Схема с указанием места для знака поверки в виде клейма-наклейки приведена в приложении А к описанию типа.

Удаленная станция оператора Удаленная станция оператора Удаленная станция оператора

Вторичная удаленная сеть

Pro Plus

Станция Оператора

Станция ___Оператора

Первичная удаленная сеть

Первичная Ц-г сеть управления -►

Cisco 2950 twisted pair switch

Cisco 2950 I ;......„

. . , , . UXLXLX1XM.1 1X1X2

twisted pair switch |

гцн'ф пхши—J С SCO 2950

: t twisted pair switch

Рисунок 1. Пример структурной схемы системы (выделенная удаленная сеть)

Станция Приложений — Вторичная сеть

........J управления

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики системы определяются документами компании «Emerson Process Management» (США) на измерительные компоненты (модули), входящие в ее состав, и спецификацией заказа на поставку системы.

Потребляемая мощность, габаритные размеры и масса зависят от конфигурации системы.

Рабочие условия эксплуатации для измерительных компонентов:

. - рабочая температура окружающего воздуха, °C от 0 до 50;

- температура окружающего воздуха при хранении, °C от минус 40 до плюс 85;

- относительная влажность без конденсации, % от 5 до 95.

Основные характеристики измерительных модулей системы измерительно-управляющей Delta V приведены в таблицах 1,2,3,4.

Таблица 1

Наименование	Модуль ввода аналоговых сигналов постоянного тока (4 -20) мА, 8 или 16 каналов	Модуль ввода аналоговых сигналов напряжения постоянного тока (1- 5) В, 8 или 16 каналов
Количество каналов	8 или 16	8 или 16
Разрешающая способность	16 бит	16 бит
Номинальный диапазон	от 4 до 20 мА	от 1 до 5 В
Полное входное сопротивление	-	2 МОм
Пределы допускаемой приведенной погрешности	±0,1 % от диапазона	±0,1 % от диапазона
Модули ввода аналоговых сигналов постоянного тока (4 -20) мА 8-ми и 16-ти канальные версии HART осуществляют: - сквозной запрос/ответ HART; - выдачу отчета о значениях переменных HART; - выдачу отчета о состоянии модуля.

Таблица 2

Наименование	Модуль вывода аналоговых сигналов постоянного тока (4-20) мА, 8 каналов
Количество каналов	8
Разрешающая способность	12 бит
Номинальный диапазон, мА	от 4 до 20
Выходное согласование	Источник 20 мА при 21,6 В постоянного тока с нагрузкой 700 Ом
Пределы допускаемой приведенной погрешности	±0,25 % от диапазона
Модули вывода аналоговых сигналов постоянного тока (4 -20) мА 8 -ми канальные версии HART имеют разрешающую способность 14 бит и осуществляют: - сквозной запрос/ответ HART; - выдачу отчета о значениях переменных HART; - выдачу отчета о состоянии прибора.

Наименование ,	Модуль ввода сигналов от термоэлектрических преобразователей напряжения и низковольтных источников напряжения
Количество каналов	8
Разрешающая способность	16 бит
Номинальный диапазон измерения напряжения: • от потенциометрических датчиков
постоянного тока	от минус 100 до плюс 100 мВ
• от термоэлектрических преобразователей следующих типов по ГОСТ 6616-94 (МС МЭК 584-2):
-В	от 250 до 1810 °C
-Е	от минус 200 до 1000 °C
-J	от минус 210 до 1200 °C
-К	от минус 270 до 1372 °C
-N	от минус 270 до 1300 °C
-R	от минус 50 до 1768 °C
-S	от минус 50 до 1768 °C
-Т	от минус 270 до 400 °C
Пределы допускаемой основной абсолютной погрешности измерения сигнала при температуре 25 • от потенциометрических датчиков
постоянного тока	±0,1 мВ
♦от термоэлектрических преобразователей типов по ГОСТ 6616-94 (МС МЭК 584-2):
-В	±2.4 °C
-Е	±0,6 °C
-J	±0,8 °C
-К	±0,5 °C
-N	±1,0 °C
-R	±2,1 °C
-S	±2,2 °C
-т	±0,7 °C
Пределы дополнительной абсолютной погрешности измерения сигнала при изменении температуры на 1 °C от 25 °C до предельных значений диапазона эксплуатации:
• от потенциометрических датчиков	10,002 мВ
постоянного тока • от термоэлектрических преобразователей типов по ГОСТ 6616-94 (МС МЭК 584-2):
-В	±0,056 °C
-Е	±0,008 °C
-J	±0,011 °C
-К	±0,016 °C
-N	±0,007 °C
-R	±0,013 °C
-S	±0,067 °C
-т	±0,001 °C

ъ v. ......... г,р‘Ц'дзМ'Ь /

Наименование	Модуль ввода сигналов от термопреобразователей сопротивления (2-х, 3-х или 4-х проводных) и резистивных источников
Количество каналов	8
Разрешающая способность	16 бит
Номинальный диапазон измерения сигналов: - общего сопротивления - от термопреобразователей сопротивления по СТБ ЕН 60751-2011 (EN 607 51:2008) и ГОСТ 6651-2009 (а= 0,00385 °C'1) - Pt 100 - Pt 200 - Pt 500	от 0 до 2000 Ом от минус 200 до 850 °C от минус 200 до 850 °C от минус 200 до 850 °C
Пределы допускаемой основной абсолютной погрешности измерения сигнала при температуре 25 °C, - общего сопротивления - от термопреобразователей сопротивления по СТБ ЕН 60751-2011 (EN 607 51:2008) и ГОСТ 6651-2009 (а= 0,00385 °C1) - Pt 100 - Pt 200 - Pt 500	±6,2 Ом ±0,5 °C ±0,5 °C ±3,5 °C
Пределы дополнительной абсолютной погрешности измерения сигнала при изменении температуры на 1 °C от 25 °C до предельных значений диапазона эксплуатации: - общего сопротивления - от термопреобразователей сопротивления по СТБ ЕН 60751-2011 (EN 607 51:200В) и ГОСТ 6651-2009 (а- 0,00385 °C4) - Pt 100 - Pt 200 - Pt 500	±0,112 Ом ±0,018 °C ±0,012 °C ±0,063 °C

Знак утверждения типа

Знак утверждения типа наносят на титульные листы Руководства по эксплуатации и Паспорта печатным способом.

Комплектность

Комплект поставки системы представлен в таблице 5.

Таблица 5 _________________

Наименование	Количество
Система измерительная управляющая Delta V с встроенным программным обеспечением	1*
Руководство по эксплуатации	1
Паспорт	1
Методика поверки МП. МН 797-2012	1
Упаковка	1
Примечание - * - состав и количество компонентов определяется документацией фирмы-изготовителя и спецификацией заказа на систему. Кроме измерительных модулей, указан-ных в таблицах 1 - 4, в комплект поставки могут входить модули дискретных выходнык^иН* налов, многофункциональные интерфейсы, вычислительное логическое устройство
