Газоанализаторы NGA 2000

Назначение

Газоанализаторы NGA 2000 (в далее - газоанализаторы) предназначены для непрерывного измерения содержания компонентов газовых смесей в промышленных выбросах, дымовых газах, для определения примесей в чистых газах.

Газоанализаторы могут применяться в химической, нефтехимической, газовой промышленности, в научных исследованиях.

Описание

Газоанализаторы NGA 2000 представляют собой многокомпонентные анализаторы газов. Измерение концентрации компонентов газовых смесей осуществляется с помощью следующих детекторов:

- пламенно-ионизационного (FID), предназначенного для измерения углеводородных газов;

- хемилюминесцентного (CLD) , предназначенного для измерения газов, содержащих окислы азота;

- фотометрического MLT (NDIR/ VIS/ UV), предназначенного для измерения органических и неорганических газов и паров и определения содержания кислорода.

Модель MLT производит измерения в инфракрасном (IR), ультрафиолетовом (UV), видимом (VIS) диапазоне спектра, а также с использованием парамагнитных (РО2) и электрохимических (ЕО2) свойств кислорода.

Газоанализаторы модели MLT могут содержать до пяти измерительных каналов в разных сочетаниях модификаций. Газоанализаторы с детекторами FID и CLD представляют из себя постоянные аналитические модули.

Газоанализаторы могут иметь следующее исполнение:

- газоанализаторы, у которых на рабочей передней панели расположена клавиатура для управления работой и дисплей, на который выводится информация о состоянии прибора. В процессе измерений на дисплее высвечивается дата, диапазон измерения, текущее значение концентрации анализируемого газа;

- анализаторные модули, в которых на месте рабочей передней панели монтируется заглушка.

Газоанализаторы могут иметь исполнение в настольном варианте, могут монтироваться на платформе или на щите. Газоанализаторы не имеют взрывозащиты, кроме модификации MLT-2.

Газоанализатор может работать в байпасном режиме или с клапаном избыточного потока, скорость потока газа в пределах от 0,2 до 1,5 л/мин. Для модификации MLT-3 предусмотрен насос для подачи газовой смеси и фильтр тонкой очистки от пыли.

Внешний вид газоанализаторов приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки газоанализаторов приведено в Приложении Б к описанию типа.

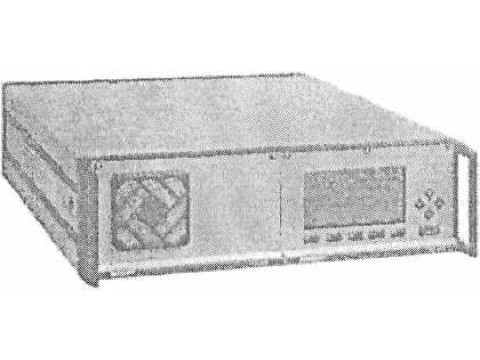

CLD, FID

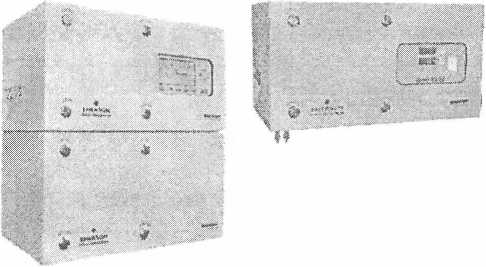

MLT2

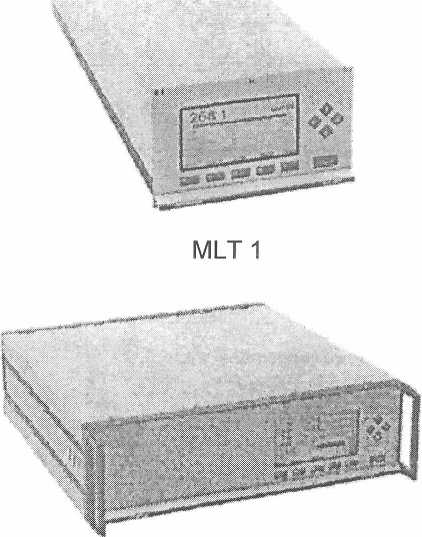

Рисунок 1 - Внешний вид газоанализаторов

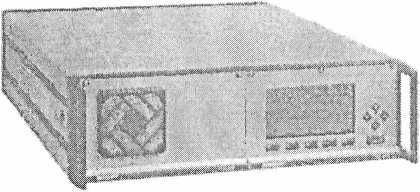

MLT 3, MLT4

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические и метрологические характеристики газоанализаторов указаны в таблицах А. 1 и А.2 Приложения А.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

Газоанализатор                     -1 комплект

Руководство по эксплуатации -1 экз.

Методика поверки МП.МН 795-2012 - 1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Emerson Process Management Rosemount Analytical" (Германия) компании "Emerson Process Management" (США).

МП.MH 795-2012 “Газоанализаторы NGA 2000 и X-STREAM. Методика поверки".

Заключение

Газоанализаторы NGA 2000 соответствуют требованиям документации фирмы "Emerson Process Management Rosemount Analytical" (Германия) компании "Emerson Process Management" (США).

Межповерочный интервал - не более 6 месяцев.

Научно-исследовательский испытательный центр БелГИМ

220053 г. Минск, Старовиленский тракт, 93

Тел. (017) 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2019.
