Газоанализаторы Airtester (в дальнейшем - газоанализаторы) предназначены для периодического экспрессного измерения концентрации вредных газов и паров (в комплекте с трубками индикаторными Auer) в воздухе для дыхания из компрессоров, трубопроводов и баллонов сжатого воздуха.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 3568 13
Наименование	Газоанализаторы AirTester
Год регистрации	2013
Номер сертификата	8359
Дата регистрации	2013-02-28
Срок действия	2018-02-28
Получатель сертификата	фирма "MSA AUER GmbH", Германия (DE)

Производитель / Заявитель

фирма "MSA AUER GmbH"

Адрес: Thiemannstrabe 1, D-12059 Berlin

Контакты: +49 (30) 6886-555 / +49 (30) 6886-15 17 / info@auer.de

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1758-2008.

Поверители

Скачать

	Описание типа РБ 03 09 3568 13 [2013-05-02] rb-03-09-3568-13_2013-05-02.pdf	Скачать
	Описание типа РБ 03 09 3568 13 [2008-04-01] rb-03-09-3568-13_2008-04-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕС КИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - контроль воздуха для дыхания из баллонов под давлением и из компрессорных установок.

Описание

Газоанализатор является портативным прибором периодического действия, который представляет собой устройство просасывания газовой пробы через трубки индикаторные Auer, предназначенные для экспрессного измерения концентрации вредных газов и паров в воздухе для дыхания из компрессоров, трубопроводов и баллонов сжатого воздуха.

Газоанализатор выпускают в следующих модификациях:

- Airtester HP - представляет собой прибор, в комплект которого входят: редуктор для присоединения к баллону или компрессорной установке, манометр для контроля давления анализируемого сжатого воздуха, вентиль точной регулировки и измеритель расхода для регулирования и контроля расхода пропускаемой пробы с держателем для трубки индикаторной, адаптер для компрессора (на 20 или 30 МПа), таймер. Комплектующие газоанализатора размещены в специальном чемодане.

- Airtester МР - представляет собой прибор, в комплект которого входят: штуцер для присоединения к воздушной линии или компрессорной установке (1 МПа), вентиль точной регулировки и измеритель расхода для регулирования и контроля расхода пропускаемой пробы с держателем для трубки индикаторной, таймер. Комплектующие газоанализатора размещены в специальном чемодане.

Могут применяться индикаторные трубки других производителей, внесенные в Государственный реестр средств измерений Республики Беларусь и соответствующие по характеристикам и типоразмерам индикаторным трубкам Auer.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

imajwaai»

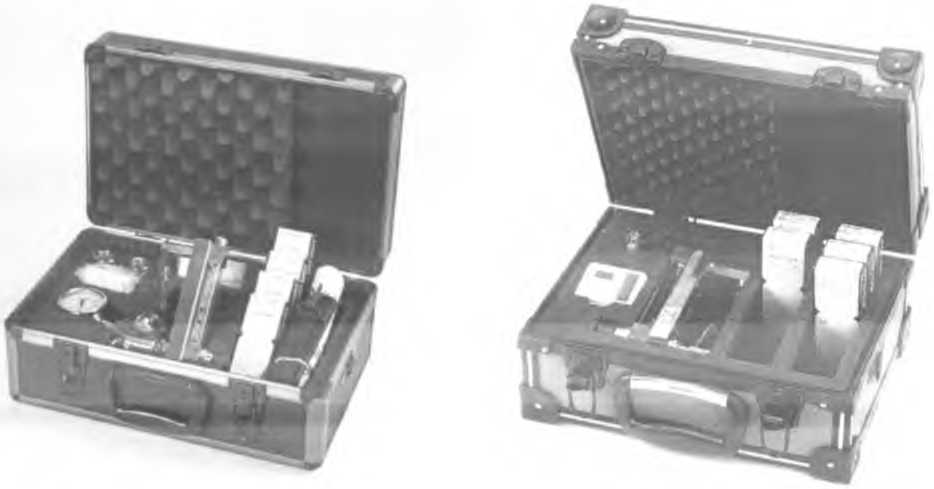

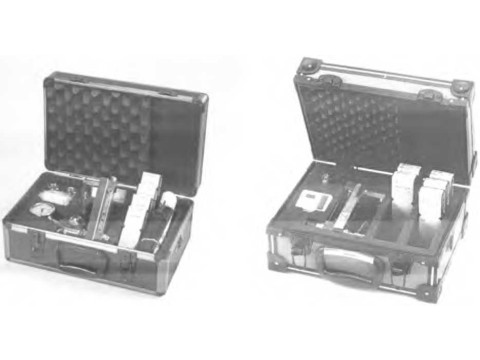

Газоанализатор Airtester HP

I азоанализатор Airtester MP

Рисунок 1 Внешний вид газоанализаторов

ОСНОВНЫЕ ТЕХНИЧЕС КИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики указаны в таблицах 1-3.

Таблица 1

1 Таименование характеристики		Значение
Объемный расход воздуха, л/мин		0.3; 1.0; 2.0
Верхний предел измерений давления воздуха на входе газоанализатора. МПа	Airtester HP	30
	Airtester MP	1
Габаритные размеры, мм. не более	Airtester HP	420x250x170
	Airtester MP
Масса (с чемоданом), кг. не более	Airtester HP	5
	Airlester MP	3,1 1

Диапазоны измерений и пределы допускаемой основной относительной погрешности, время пропускания пробы и условия эксплуатации газоанализаторов, определяются метрологическими и техническими характеристиками индикаторных трубок Auer.

1аблица2

Исполнение индикаторной грубки	Определяемый компонент	Диапазон измерений	Объем пропускаемой пробы, см	11 ределы допускаемой основной относительной погрешности. ”<>
1	2	3	4	5
СО-HP	Оксид yt лерода СО	oi 5 до 70 ppm	1500	±25
СО2-НР	Диоксид углерода СО?	от 100 до 2000 ppm	1500	(25
Nitr-HP	Сумма оксидов азота NOX	от 0.2 до 2.5 ppm	3000	125
Nitr-HP	Сумма оксидов азота NOX	от 0.5 до 6 ppm	1500	±25
HjO-HP	Водяные пары Н?О	от 5 до 70 мг/м3	10000
HjO-HP	Водяные пары Н?О	от 20 до 160 мг/м3	5000

Продолжение таблицы 2

1	2	3	4	5
Н2О-НР	Водяные пары Н2О	от 10 до 80 ppm	10000	±25
Н2О-НР	Водяные пары Н2О	от 30 до 200 ppm	5000	±25
Н2О-МР	Водяные пары Н2О	от 100 до 1000 мг/м3	3000	±25
Oil-Synth.-HP	Пары масла	индикация превышения пороговых значений 0,1 мг/м3 0,3 мг/м3 0,5 мг/м3 1,0 мг/м3	от 50000 до 300000 от 16000 до 166000 от 10000 до 100000 от 6000 до 50000	-

Таблица 3

Характеристика	Значение
Диапазон температур окружающего воздуха при эксплуатации, °C (в зависимости от типа индикаторной трубки)	от минус 10 до плюс 50
Диапазон температур окружающего воздуха при транспортировании, °C (в зависимости от типа индикаторной трубки)	от плюс 5 до плюс 25

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации газоанализатора.

Комплектность

Комплект поставки газоанализаторов указан в таблице 4.

Таблица 4

Наименование	Количество
Г азоанализатор	1
Комплект трубок индикаторных из перечня	1* 1
Упаковка	1* 1
Руководство по эксплуатации	1
Методика поверки МРБ МП. 1758-2008	1 * *
Примечание: * - номенклатура и количество индикаторных трубок определяются заказчиком; * * - на партию приборов
