Газоанализаторы серии СЕНСИС

Назначение

Газоанализаторы серии СЕНСИС (далее - газоанализаторы) предназначены для непрерывного автоматического измерения концентраций горючих, токсичных газов и кислорода в воздухе рабочей зоны и оповещения в виде звукового и светового сигналов в случае превышения предельно допустимой концентрации: водорода (На), метана (СНД суммы паров жидких углеводородов (ЕСхНу), хлора (СЕ), аммиака (NHj), азота диоксида (NO2), азота оксида (NO), углерода оксида (монооксида) (СО), углерода диоксида (СО2), формальдегида (НаСО), этанола (С2Н5ОН), метанола (СН3ОН), серы диоксида (SO2), сероводорода (H2S), озона (Оз), водорода хлористого (НС1), этилена оксида (С2Н4О), серы гексафторида (SFe), а также снижения или превышения концентрации кислорода (Оа).

Описание

Работа газоанализаторов основана на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.

В зависимости от измеряемых веществ в газоанализаторах используются газочувствительные сенсоры, основанные на различных принципах преобразования:

- полупроводниковый - на адсорбции газообразного вещества поверхностью газочувствительного слоя сенсора с изменением электрического сопротивления этого слоя;

- электрохимический - на возникновении ЭДС на электродах сенсора, при химической реакции с измеряемым веществом;

- термокаталитический - на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;

- оптический - на избирательном поглощении газами лучистой энергии в инфракрасной и ультрафиолетовой областях спектра;

- хемилюминесцентный - на свечении, которое возникает при переходе возбужденных молекул в нормальное состояние с испусканием кванта света в результате химической реакции газовой смеси с активными формами кислорода или органическими свободными радикалами.

Газоанализаторы содержат световой и звуковой индикаторы для оповещения при превышении (понижении для кислорода) заданной концентрации горючих или токсичных газов в контролируемой газовой смеси. Звуковой и световой сигнал включается при достижении концентрации заданного порога. Также срабатывает встроенное реле и поступает сигнал на внешние исполнительные устройства. Встроенный цифровой индикатор служит для визуального контроля концентрации измеряемых веществ.

Газоанализаторы имеют стандартные выходы:

- аналоговый выход по напряжению;

- токовый выход 4-20 мА;

- цифровой (логический 0 или логическая 1);

- сухие контакты (НЗ, HP).

Связь с внешними устройствами осуществляется как по проводам, так и по беспроводным линиям (радиоканалу).

Газоанализаторы выпускаются в исполнениях: переносной или стационарный.

Знак утверждения типа

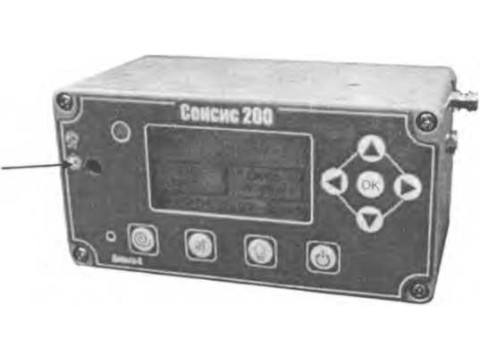

Рис.1. Внешний вид переносного газоанализатора.

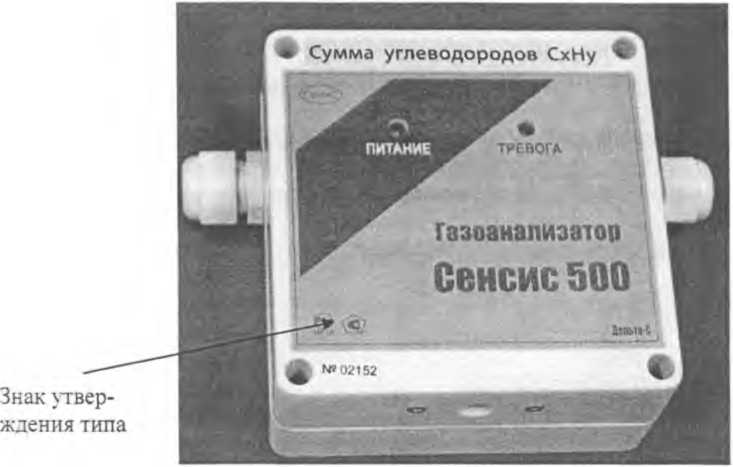

Рис.2. Внешний вид стационарного газоанализатора.

Климатическое исполнение:

- исполнение для умеренно-холодных условий (от минус 10 °C до плюс 50 °C);

- холодоустойчивое исполнение (от минус 30 °C до плюс 50 °C);

- исполнение с повышенной холодоустойчивостью для стационарных на горючие газы (от минус 50 °C до плюс 50 °C);

Отбор пробы, в зависимости от применения, либо диффузный, либо принудительный.

Газоанализаторы выполнены с уровнем и видом взрывозащиты 1 ЕхШЬПВТД/ГЬХ, уровень зашиты оболочки - IP54 для переносных и 1Р64 для стационарных.

Конструктивно газоанализатор имеет модификации, обозначаемые тремя цифрами (XXX) после названия газоанализатора СЕНСИС. Первая цифра в обозначении означает область применения газоанализатора, согласно данных таблицы 1, а две остальные цифры (от 1 до 9) - холодоустойчивость, наличие или отсутствие взрывозащиты, тип канала связи с внешними устройствами.

Таблица!           _____

Программное обеспечение

Идентификационные данные программного обеспечения.

Таблица 2                            ______ ______

Газоанализаторы серии СЕНСИС имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованного изготовителем на этапе производства путем установки системы защиты микропроцессора от чтения и записи.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-2010.

«С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены от преднамеренных изменений.

Технические характеристики

Перечень веществ, измеряемых газоанализатором, и диапазоны измерений приведены в таблице 3.

Таблица 3

Таблица 4

Количество порогов срабатывания

от 1 до 2

от 1 до 6

предупреждающий аварийный

±1

15

45

45

Количество газо-чувствительных сенсоров

Сигнализация (световая и звуковая):

первый порог срабатывания

второй и третий порог срабатывания

Пределы допускаемой относительной погрешности (8) установки уровня сигнализации, %, не более

Время установления показаний Тод, при нормальных условиях, без пробоотборного устройства, с, не более:

для горючих газов

для токсичных газов

для кислорода

Пределы допускаемого значения основной погрешности измерений (5) концентрации при нормальных условиях, не более: кислород, об.доля, %

в диапазоне от 1 % до 30 % - абсолютная

в диапазоне от 30 % до 100 % - абсолютная

в диапазоне от 0,01 % до 1,0 % - относительная

остальные газы - относительная погрешность

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °C, не более

Пределы допускаемой дополнительной погрешности от изменения влажности окружающей среды на каждые 10 %, не более

Предел допускаемой вариации выходного сигнала (Вд) от допустимого значения основной погрешности, не более, %

Время непрерывной работы сенсора (средне статистическое), лет:

для горючих газов и паров: Н2, СН4, С2Н5ОН                               от 1 до 3

для остальных газов                                                      от 3 до 5

Потребляемая мощность, В-A, не более

Средний срок службы (при замене сенсора и расходных материалов), лет

Габаритные размеры мм, не более:

переносной                                                         320x240x160

стационарный                                                    600x800x400

Масса, кг. не более:

переносной                                                                4,5

стационарный.                                                             22,0

Знак утверждения типа

наносится типографским способом на лицевую панель газоанализатора и на титульные листы эксплуатационной документации.

Комплектность

Г азоанализаторы серии СЕПСИС поставляются в комплекте:

- газоанализатор;

- зарядное устройство (для переносных с автономным питанием);

- паспорт КДГС 413415.001 ПС;

- методика поверки КДГС 413415.001 МП (на партию);

- руководство по эксплуатации КДГС 413415.001 РЭ (на партию);

- упаковка;

- приспособления для поверки (на партию).

По согласованию с заказчиком поставляются:

- пробоотборные устройства;

- зарядное устройство или блоки питания;

- технические приспособления для поверки;

- ремонтные наборы (сенсоры и расходные материалы);

- кабели и разъемы для подключения к внешним устройствам.

Поверка

осуществляется по документу МП 37369-08 "Инструкция. Газоанализаторы серии СЕПСИС. Методика поверки" КДГС 413415.001 МП, разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 11 марта 2008 г.

Основные средства поверки:

- ГСО ПГС по ТУ 6-16-2956-94:

- источники микропотока с относительной погрешностью не более ± 5 % по ИБЯЛ.418319.01 ОТУ-95:

Нормативные документы

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".

ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

Рекомендации к применению

- осуществление производственного контроля за соблюдением соответствия промышленной продукции, обязательным требованиям, установленным законодательством Российской федерации.
