Газоанализаторы многокомпонентные "Полар-2"

Назначение

Газоанализаторы многокомпонентные «Полар-2» (далее - газоанализаторы), в зависимости от исполнения предназначены для:

- измерения содержания кислорода (Ог), оксида углерода (СО), диоксида углерода (СО2), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (H2S) и аммиака (NH3) в воздухе рабочей зоны;

- измерения довзрывоопасных концентраций углеводородов по метану (СН4), пропану (СзН8) или гексану (C6Hi4) в воздухе взрывоопасных зон;

- выдачи звуковой и световой сигнализации при превышении измеряемой величиной установленных пороговых значений.

Описание

Газоанализаторы «Полар-2» представляют собой автоматические многокомпонентные переносные приборы, оснащенные устройствами звуковой и световой сигнализации.

Принцип действия газоанализаторов основан на применении комплекта измерительных преобразователей различных типов:

- электрохимических газовых датчиков для измерения содержания О2, СО, NO, NO2, SO2, H2S и NH3;

- ИК-оптических газовых датчиков для измерения содержания СО2 и углеводородов.

Газоанализаторы «Полар-2» выпускаются в 4-х базовых модификациях, отличающихся друг от друга температурным диапазоном эксплуатации и исполнением в части взрывозащиты, приведенных в таблице 1.

Таблица 1

Г азоанализаторы, в зависимости от исполнения, включают в себя от двух до шести измерительных каналов, с различными принципами измерений, в сочетаниях, приведенных в таблице 2.

Таблица 2

Продолжение таблицы 2

Примечания:

- Состав измерительных каналов на токсичные газы согласовывается с заказчиком на этапе оформления заказа и выбирается из перечня: СО, NO, NO2, SO2, H2S, NH3.

- Канал измерения углеводородов (СП) калибруется по метану (СН4), пропану (СзН^) или гексану (СбНм). Калибровочный компонент согласовывается с заказчиком на этапе оформления заказа.

Конструктивно газоанализаторы выполнены в прочном пластиковом корпусе (внешний вид газоанализаторов приведен на рисунке 1), на лицевую панель которого выведены дисплей, клавиатура, штуцер входа анализируемой пробы, на боковые поверхности - разъемы для подключения зарядного устройства и персонального компьютера и отверстие сброса пробы.

Электрическое питание газоанализаторов осуществляется от встроенной Li-ion перезаряжаемой аккумуляторной батареи, либо от однофазной сети переменного тока напряжением 220 В/50 Гц через внешний блок питания, входящий в комплект поставки прибора.

Газоанализаторы оснащены жидкокристаллическим графическим дисплеем с подсветкой, памятью для хранения результатов измерений, внешним термопринтером и интерфейсом RS-232C для передачи результатов в персональный компьютер.

Отбор пробы в газоанализаторы осуществляется с помощью встроенного мембранного микронасоса производительностью 0,8 л/мин.

Газоанализаторы «Полар-2» модификаций «Полар-2 Ех» и «Полар-2 Ех Т» выполнены во взрывозащищенном исполнении и предназначены для применения во взрывоопасных зонах помещений и наружных установок с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных сред категории ПС, групп Т1-Т4.

Газоанализаторы «Полар-2» модификаций «Полар-2 Ех» и «Полар-2 Ех Т» в части взрывозащиты соответствуют требованиям ГОСТ Р 52350.0-2005 (МЭК 60079-0:2004), ГОСТ Р 52350.1-2005 (МЭК 60079-1:2003), ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006), ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002) и имеют маркировку взрывозащиты:

- исполнения без оптических датчиков - 1 Ex ib ПС Т4 X;

- исполнения с оптическими датчиками - 1 Ex ibd ПС Т4 X.

Вид взрывозащиты - «искробезопасная электрическая цепь i» по ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006) и «взрывонепроницаемая оболочка d» по ГОСТ Р 52350.1-2005 (МЭК 60079-1:2003).

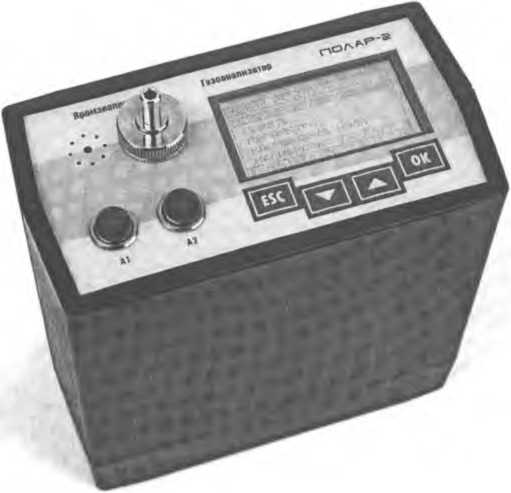

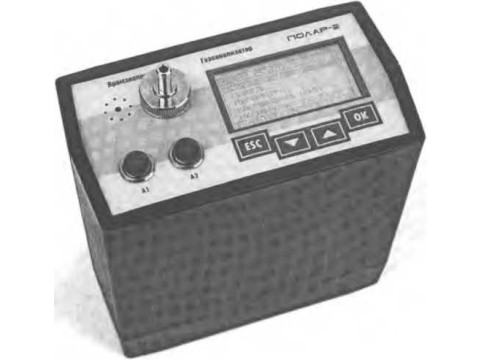

Рисунок 1 - Внешний вид газоанализаторов «Полар-2»

Конструкцией газоанализатора предусмотрена пломбировка корпуса от несанкционированного доступа в месте установки одного их винтовых соединений. Схема пломбировки и размещения обозначение места наклейки «знак поверки» приведена на рисунке 2.

Место размещения наклейки “знак поверки”

Место размещения защитной пломбы

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и размещения наклейки «знак поверки»

Программное обеспечение

Газоанализаторы имеют встроенное и внешнее программное обеспечение (ПО). Структурная схема ПО представлена на рисунке 3.

Встроенное программное обеспечение газоанализаторов (далее - встроенное ПО) разработано предприятием-изготовителем специально для решения задач измерения массовой концентрации и объемной доли определяемых компонентов в многокомпонентных газовых смесях.

Внешнее программное обеспечение газоанализаторов (далее - внешнее ПО) разработано предприятием-изготовителем специально для решения задач приема результатов измерений от газоанализаторов через интерфейс связи RS-232C и их отображение на персональном компьютере под управлением ОС Windows версии ХР и выше. Внешнее ПО несет вспомогательные функции и является опциональным (поставляемым по отдельному заказу).

Основные функции встроенного ПО:

- расчет содержания определяемого компонента по каждому измерительному каналу;

- отображение результатов измерений на ЖК-дисплее газоанализатора;

- передача результатов измерений по интерфейсу связи с ПК (RS-232C);

- контроль целостности программных кодов ПО, настроечных и калибровочных констант;

- контроль внутренних параметров газоанализатора (заряд батареи, температура).

Основные функции внешнего ПО:

- прием результатов измерений от газоанализатора по интерфейсу связи RS-232C;

- отображение принятых результатов измерений на экране ПК и сохранение их в памяти ПК.

Рисунок 3 - Структурная схема программного обеспечения

Идентификационные данные программного обеспечения газоанализаторов приведены в таблице 3.

Таблица 3

Уровень защиты ПО от непреднамеренных и преднамеренных изменений:

- «С» - для встроенного ПО. Метрологически значимые части встроенного ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Влияние встроенного ПО таково, что в любом случае не приводит к выходу метрологических характеристик газоанализаторов за допускаемые пределы.

- «А» - для внешнего ПО. Не требуется специальных средств защиты метрологически значимой части внешнего ПО СИ и измеренных данных от преднамеренных изменений.

Внешнее ПО не влияет на метрологические характеристики газоанализаторов.

Технические характеристики

1 Перечень определяемых компонентов, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 4.

Таблица 4

Пределы допускаемой вариации показаний, в долях предела допускаемой основной погрешности

Газоанализаторы оснащены устройствами световой и звуковой сигнализации и имеют два перестраиваемых порога срабатывания сигнализации по каждому измерительному каналу в пределах от 5 % до 95 % диапазона измерений.

Время срабатывания сигнализации по каналу СП, с, не более

Пределы допускаемой погрешности срабатывания сигнализации, в долях предела допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочих условиях, в долях предела допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в рабочих условиях, в долях предела допускаемой основной погрешности ± 0,2

Пределы допускаемой дополнительной погрешности от изменения относительной влажности анализируемой газовой смеси в рабочих условиях, в долях предела допускаемой основной погрешности

Пределы допускаемой суммарной дополнительной погрешности от изменения содержания неизмеряемых компонентов анализируемой газовой смеси, в долях предела допускаемой основной погрешности

Уровень звукового давления, создаваемого газоанализаторами при срабатывании сигнализации, дБ на расстоянии 1 м , не менее

Время установления показаний, Тэд, с, не более:

- по каналам Ог, СО, СОг, NO, СП

- по каналам NO2, SO2, H2S, NH3

Время прогрева газоанализаторов, с, не более

Газоанализаторы оснащены жидкокристаллическим графическим дисплеем с подсветкой. Номинальная цена единицы наименьшего разряда:

- по каналу О2 - 0,1 % (об. доля);

- по каналу СОг - 0,01 % (об. доля);

- по каналам СО, NO, NO2, SO2, H2S, NH3:

- в диапазоне показаний от 0 до 10 мг/м3 - 0,1 мг/м3 / 0,1 млн'1;

- в диапазоне показаний свыше 10 мг/м3 - 1 мг/м3 /1 млн'1;

- по каналу СН:

- в диапазоне показаний от 0 до 10 % (об. доля) - 0,01 % (об. доля);

- в диапазоне показаний от 10 до 100 % (об. доля) - 0,1 % (об. доля);

- в диапазоне показаний от 0 до 10 г/м3 - 0,01 г/м3;

- в диапазоне показаний свыше 10 г/м3 - 0,1 г/м3;

- в диапазоне показаний от 0 до 10 г/м3 - 0,01 г/м3;

- в диапазоне показаний от 0 до 10 % НКПР - 0,1 % НКПР;

- в диапазоне показаний свыше 10 % НКПР - 1 % НКПР.

Время непрерывной работы газоанализаторов без подзарядки аккумуляторной батареи: - не менее 16 ч (при температуре окружающего воздуха от 0 °C до 45 °C).

Время заряда аккумуляторной батареи, ч, не более                                3

Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по газовым смесям, суток, не менее                                           90

Электрическое питание газоанализаторов осуществляется от встроенной Li-ion аккумуляторной батареи номинальным напряжением 8,4 В и емкостью 4 Ач, либо от однофазной сети переменного тока напряжением (220±22) В частотой (50±1) Гц через внешний блок пита-ния/зарядное устройство с выходными параметрами постоянного тока 15 В/2,66 А, входящий в комплект поставки прибора.

Электрическая мощность, потребляемая газоанализаторами при номинальном напряжении питании, ВА , не более

Номинальный расход анализируемой газовой смеси, л/мин                    0,8±0,1

Габаритные размеры газоанализаторов, мм, не более:

- длина

- высота

- ширина

Масса газоанализаторов в зависимости от модификации, кг, не более:

- «Полар-2» - 1,2 (3,9 - с принадлежностями, входящими в базовый комплект поставки)

- «Полар-2 Т»                                                           1,25(4,15)

- «Полар-2 Ех»                                                               1,4 (4,1)

- «Полар-2 ЕхТ»                                                       1,45 (4,35)

Средний срок службы газоанализаторов                             не менее 8 лет

Условия эксплуатации газоанализаторов:

- температура окружающей среды в зависимости от модификации, °C:

- «Полар-2» и «Полар-2 Ех»                                          от 0 до 45

- «Полар-2 Т» и «Полар-2 Ех Т»                             от минус 40 до 45

- атмосферное давление, кПа (мм.рт.ст)                              84,0-106,7 (630-800)

- относительная влажность, при температуре 35 °C, %                          0-95

- окружающая и анализируемая среда в зависимости от модификации:

- «Полар-2» и «Полар-2 Т»                                   взрывобезопасная

- «Полар-2 Ех» и «Полар-2 Ех Т»                               взрывоопасная

Газоанализаторы «Полар-2» предназначены для контроля воздуха рабочей зоны, загазованного преимущественно только определяемым компонентом. Предельные допускаемые значения содержания мешающих компонентов в составе анализируемой среды указаны в таблице 5. Таблица 5

По устойчивости к воздействию климатических факторов газоанализаторы соответствуют климатическому исполнению УХЛ категории размещения 4.1 по ГОСТ 15150.

По устойчивости к воздействию температуры и влажности окружающего воздуха газоанализаторы модификаций «Полар-2» и «Полар-2 Ех» относятся к группе ВЗ по ГОСТ Р 52931 в диапазоне рабочей температуры от 0 °C до 45 °C, модификаций «Полар-2 Т» и «Полар-2 Ех Т» в диапазоне рабочей температуры от минус 40 °C до 45 °C.

По устойчивости к воздействию атмосферного давления газоанализаторы относятся к группе Р1 по ГОСТ Р 52931.

По устойчивости к механическим воздействиям газоанализаторы относятся к группе N2 по ГОСТ Р 52931.

Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254:

- исполнение корпуса обыкновенное - IP20;

- исполнение корпуса пыле-влагозащищенное (с резиновыми прокладками) - IP54.

Газоанализаторы соответствуют требованиям к электромагнитной совместимости для оборудования класса А по ГОСТ Р 51522.

Знак утверждения типа

Знак утверждения типа наносится на шильд, расположенный на нижней поверхности корпуса газоанализаторов, и на титульный лист Руководства по эксплуатации в левом верхнем углу.

Комплектность

Комплектность поставки газоанализаторов приведена в таблице 6. Таблица 6

Примечание * - поставляется по отдельному заказу.

Поверка

Осуществляется по документу ПЛЦК.413411.002 МП «Газоанализаторы многокомпонентные «Полар-2». Методика поверки», являющемся Приложением А к Руководству по эксплуатации ПЛЦК.413411.002 РЭ, утвержденному ГЦИ СИ ФГУП «ВНИИМС» «/^» 05    2011 г.

Основные средства поверки:

- азот газообразный особой чистоты в баллонах под давлением по ГОСТ 9392-74;

- государственные стандартные образцы-поверочные газовые смеси (ГСО-ПГС) со государственные стандартные образцы-поверочные газовые смеси (ГСО-ПГС) состава O2/N2 (№ 3729-87), CO/N2 (№ 9607-2010), NO/N2 (№ 9604-2010), NO2/N2 (№ 9605-2010), SO2/N2 (№ 9603-2010), H2S/N2 (№ 9606-2010), NH3/N2 (№ 4278-88), CO2/N2 (№ 3769-87), CH4/N2 (№№ 3883-87, 3893-87, 3894-87), C3H8/N2 (№№ 5326-90, 5328-90), C6Hi4/N2 (№№ 5319-90, 5320-90) в баллонах под давлением по ТУ 6-16-2956-92;

- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ.

Сведения о методиках (методах) измерений: отсутствуют.Нормативные документы, устанавливающие требования к газоанализаторам «Полар»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

ГОСТ 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

ГОСТ 12.2.007.0-75 «Общие требования безопасности».

Лист№ 10

Всего листов 10

ГОСТ Р 51318.22-99 (СИПР 22-97) «Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний».

ГОСТ 8.578-2008 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Рекомендации к применению

- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях; выполнение работ по обеспечению безопасных условий и охраны труда;

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
