Газоанализаторы инфракрасные ПГА

Назначение

Газоанализаторы инфракрасные ПГА предназначены для измерения объемной доли метана, пропана, диоксида углерода, кислорода, водорода и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака, метана и предельных углеводородов (Сг - Сю) в воздухе рабочей зоны.

Описание

Газоанализаторы инфракрасные ПГА (далее - газоанализаторы) представляют собой портативные приборы непрерывного действия.

Принцип действия газоанализаторов:

- по измерительным каналам объемной доли метана, пропана, диоксида углерода и массовой концентрации метана и предельных углеводородов - инфракрасный, основанный на селективном поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им через кювету, содержащую анализируемую среду;

- по измерительным каналам объемной доли водорода, кислорода и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота и аммиака - электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе. На корпусе размещены: электрохимический датчик, клавиши управления, жидкокристаллический дисплей, разъем питания, входной и выходной штуцеры забора пробы и индикатор световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы, инфракрасные датчики и аккумуляторный блок. Предусмотрена возможность установки двух инфракрасных (каналы № 1 и № 2) и одного электрохимического датчика.

Способ отбора пробы:

- электрохимический датчик - диффузионный или принудительный (при помощи съемной калибровочной камеры);

- инфракрасные датчики - принудительный за счет избыточного давления в точке отбора пробы или от внешнего побудителя расхода.

Кроме того, отбор пробы может осуществляться от встроенного микрокомпрессора.

Газоанализаторы обеспечивают срабатывание сигнализации о превышении установленных пороговых значений:

- звуковым сигналом;

- светодиодным индикатором (красный светодиод).

Газоанализаторы выпускаются в 96 исполнениях, обозначаемых ПГА-ХХ, где XX -номер исполнения в соответствии с таблицей 1.

Генеральный директор

Таблица 1

ЗАО«НПП «Электронстандарт» |Копия верна

Степень защиты корпуса газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP54 по ГОСТ 14254-96.

Г азоанализаторы выполнены во взрывозащищенном исполнении, с видом взрывозащиты “специальный” по ГОСТ Р 51330.0-99 и "искробезопасная электрическая цепь уровня "ia" по ГОСТ Р 51330.10-99 и имеют маркировку взрывозащиты 0ExiasIICT4 X.

Внешний вид газоанализаторов приведен на рисунке 1.

. зигральный директор НПП h -Эле*

о %

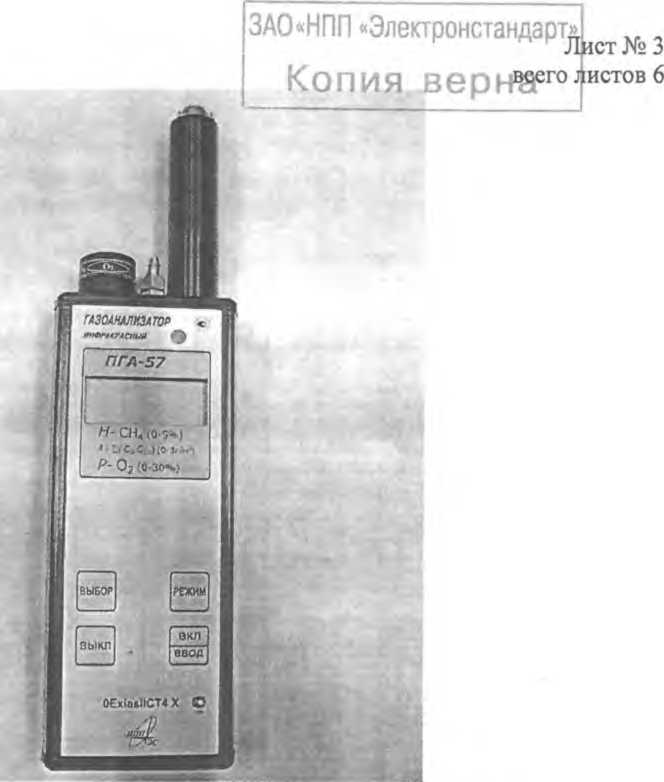

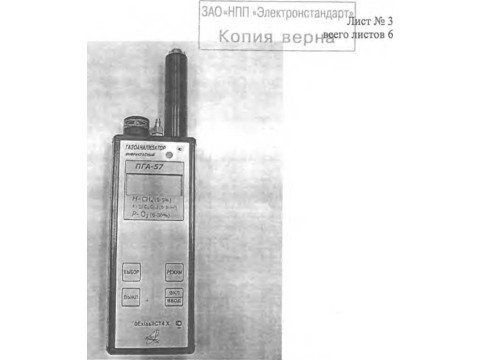

Рисунок 1 - Газоанализатор инфракрасный ПГА исполнения ПГА-57

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли или массовой концентрации определяемых компонентов в воздухе рабочей зоны.

Программное обеспечение газоанализатора идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Программное обеспечение выполняет следующие функции:

- обработку измерительной информации;

- отображение результатов измерений на жидкокристаллическом дисплее;

- проведение калибровки газоанализаторов;

- срабатывание сигнализации при превышении установленных пороговых значений.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

ЗАО«НПП «Электронстандарт»

Копия верна

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "А" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов в зависимости от определяемого компонента приведены в таблицах 3 и 4.

Таблица 3

Примечание - Сх - объемная доля определяемого компонента на входе газоанализатора, %

Таблица 4

Примечания:

1) Сх - массовая концентрация определяемого компонента на входе газоанализатора, г/м3;

2) ДСг-Сю) - суммарное содержание предельных углеводородов: этан (СгНб), пропан (СзН8), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (C7Hi6), октан (С8Н]8), нонан (С9Н20), декан (С10Н22);

3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу ДС2-С10) по поверочному компоненту (пропану СзН8)^^^^^ + 0,1 Сх) г/м3.

2) Пределы допускаемой вариации показанищ^^^о^й^^ттеделов допускаемой основной погрешности                           /У®/vJ °\\                   0,5

5) Пределы допускаемой дополнительной !ЙЬдаШЕюрж|р|1®Л1Шния изменения температуры окружающей и анализируемой сред в рабода^Лейот^ях жютаигатации на каждые 10°С

13А0«НПП «Электронстандарт»

I Копия верна Лист№5

всего листов 6 от температуры определения основной погрешности, в долях от пределов допускаемой ос

новной погрешности

6) Время прогрева, мин, не более

- для измерительных каналов ^(Сг-Сю) и метан (ПДК)

- для всех остальных измерительных каналов

7) Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

8) Предел допускаемого времени установления показаний газоанализатора Тодд, с:

- для оптических датчиков

- для электрохимических датчиков

9) Напряжение питания постоянного тока (от аккумуляторной батареи), В

10) Потребляемая мощность, В-А, не более

11) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи, часов, не менее

12) Габаритные размеры газоанализатора, мм, не более

- длина

- ширина

- высота

13) Масса газоанализатора, кг, не более

14) Средняя наработка на отказ, ч,

15) Средний срок службы, лет

Условия эксплуатации:

- диапазон температуры окружающей среды, °C                        от минус 30 до 35

- диапазон относительной влажности воздуха при температуре 35 °C, %          от 25 до 95

- диапазон атмосферного давления, кПа                                      от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится:

- типографским способом на титульный лист паспорта ЯВША.413311.000 ПС;

- фотохимическим способом на табличку, расположенную на корпусе газоанализатора.

Комплектность

Комплект поставки газоанализатора приведен в таблице 5.

Да

Таблица 5

z.*

! ЗАО «НПП «Электронстандарт»

Копия верна

Поверка осуществляется по документу МП 242-1356-2012 «Газоанализаторы инфракрасные ПГА. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 21 мая 2012 г.

Основные средства поверки:

- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;

- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

-стандартные образцы газовых смесей состава метан - азот (ГСО № 9750-2011), метан - воздух (ГСО №№ 3904-87, 4272-88), пропан - азот (ГСО №№ 9142-2008, 5324-90, 9780-2011), даоксид углерода - воздух (ГСО №№ 3791-87, 3794-87), кислород - азот (ГСО № 3728-87), водород - азот (ГСО№№ 3915-87, 3921-87), оксид углерода - воздух (ГСО №№ 3842-87, 3844-87, 3847-87), сероводород - азот (ГСО №№ 8368-2003, 8369-2003), диоксид серы - азот (ГСО № 8372-2003), диоксид азота - азот (ГСО № 8370-2003), аммиак - азот (ГСО № 9160-2008) по ТУ 6-16-2956-92 в баллонах под давлением.

Сведения о методах измерений

приведены в документе ЯВША.413311.000 ПС «Газоанализатор инфракрасный ПГА. Паспорт», 2012г.

Нормативные документы

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4 ЯВША. 413311.000 ТУ Газоанализаторы инфракрасные ПГА. Технические условия..

Рекомендации к применению

при выполнении работ по обеспечению безопасных условий и охраны труда.
