Газоанализаторы ИНФРАКАР-М

Назначение

Газоанализаторы ИНФРАКАР-М предназначены для измерения объемной доли оксида углерода, суммы углеводородов (в пересчете на гексан), диоксида углерода, кислорода и оксида азота в отработавших газах автомобилей с бензиновыми двигателями, а также для измерения частоты вращения коленчатого вала, температуры масла двигателей автомобилей и для расчета коэффициента избытка воздуха.

Описание

Принцип измерения содержания оксида углерода, диоксида углерода и суммы углеводородов основан на избирательном поглощении анализируемым компонентом инфракрасного излучения. Анализируемый газ поступает в кювету газоанализатора, где определяемые компоненты, взаимодействуя с излучением, вызывают его поглощение в соответствующих спектральных диапазонах. Поток излучения характерных областей спектра выделяется интерференционными фильтрами и преобразуется в электрические сигналы, пропорциональные концентрации оксида углерода, диоксида углерода и углеводородов.

Принцип измерения содержания кислорода и оксида азота - электрохимический. Анализируемый газ поступает к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения, за счет этой реакции, возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Принцип действия датчика частоты вращения коленчатого вала основан на индуктивном методе определения частоты импульсов тока в системе зажигания двигателей внутреннего сгорания, с бесконтактной и контактной одноискровой системой зажигания с высоковольтным распределением.

Принцип действия датчика измерения температуры масла основан на измерении зависимости сопротивления от изменения температуры.

Газоанализатор ИНФРАКАР-М представляет собой промышленный автоматический переносной показывающий прибор непрерывного действия.

Газоанализатор состоит из системы пробоотбора и пробоподготовки, преобразователя первичного, состоящего из блока измерительного (БИ) и блока электронного (БЭ).

Конструктивно газоанализатор выполнен в металлическом корпусе, предназначенном для установки на горизонтальной поверхности.

Система пробоотбора и пробоподготовки газоанализатора включает газозаборный зонд, пробоотборный шланг, фильтр грубой очистки (бензиновый фильтр), фильтр тонкой очистки, побудитель расхода воздуха и сборник конденсата. Сброс конденсированной влаги производится автоматически

Индикация приборов - светодиодная.

Общий вид прибора (вид спереди) представлен на рисунке 1.

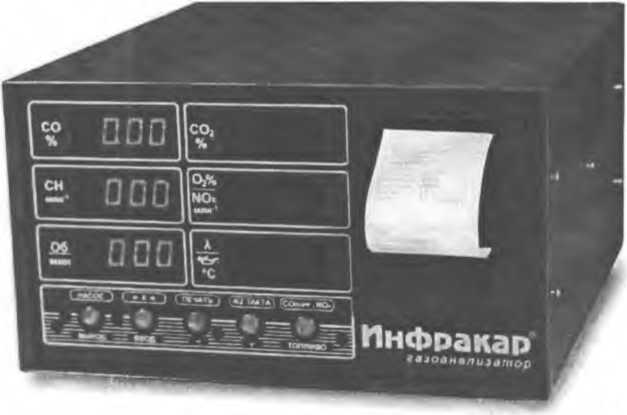

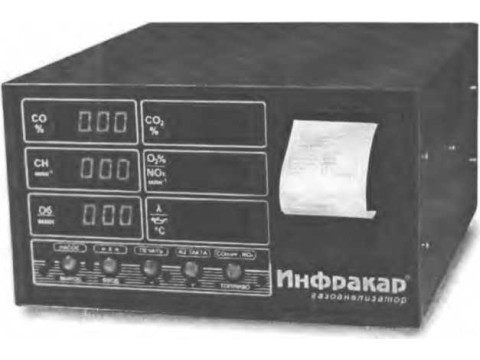

Рисунок 1 - Газоанализатор ИНФРАКАР-М.

Программное обеспечение

Газоанализаторы ИНФРАКАР-М имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения объемной доли оксида углерода, суммы углеводородов (в пересчете на гексан), диоксида углерода, кислорода и оксида азота в отработавших газах автомобилей с бензиновыми двигателями. Программное обеспечение идентифицируется при включении прибора.

Приборы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения газоанализатора ИНФРАКАР-М учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1. Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов ИНФРАКАР-М по измерительным каналам приведены в таблице 2.

Таблица 2.

Примечания:

Абсолютная или относительная погрешность, что больше.

Коэффициент 1 вычисляется прибором по измеренным значениям СО, СН, СОг и Оз Исполнения газоанализаторов Инфракар-М 2, -М 2Т, -5М 2, -5М 2Т соответствуют 1 классу, Исполнения газоанализаторов Инфракар-М 3, -М ЗТ, -5М 3, -5 М ЗТ соответствуют 0 классу Исполнения газоанализаторов Инфракар-М 4, -М 4Т, -5М 4, -5 М4Т соответствуют 00 классу по ГОСТ Р 52033-2003 с изменением 1.

Каждое основное исполнение имеет 2 дополнительных исполнения, отличающихся комплектом поставки, представленным в таблице 3:

Таблица 3

2. Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности

3 Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды на каждые 10 °C в диапазоне от 0 до 40 °C не превышают 0,8 в долях от пределов допускаемой основной погрешности.

4. Пределы допускаемой дополнительной погрешности газоанализатора от изменения атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм Hg) на каждые 3,3 кПа (25 мм Hg) не превышают 0,8 в долях от пределов допускаемой основной погрешности.

5. Номинальная цена единицы наименьшего разряда для СО

0,001 % 1 млн*1

0,01 %

30

60

для CH, NO

для Ог, СОг

6. Время установления показаний, То.9, с, не более: для каналов СО, СН, СОг

для каналов Ог, NO

7, Габаритные размеры первичного преобразователя, мм, не более:

Длина

Ширина

Высота

8. Масса газоанализатора, кг, не более:

9, Время прогрева (при 20 °C) мин, не более:

10. Питание прибора:

-от сети переменного тока напряжением (220^®) В с частотой (50 ± 1) Гц.

-от источника постоянного тока с напряжением питания:

а) 12Вот9Вдо 16 В;

б)24Вот!6Вдо32В

11. Мощность, потребляемая в режиме измерения, В* А, не более:

12. Средняя наработка на отказ, ч:

13. Срок службы, лет:

14. Условия эксплуатации:

Диапазон температуры окружающей среды: от 0 до 40 °C;

Диапазон относительной влажности окружающей среды: до 85 % без конденсации влаги;

Диапазон атмосферного давления: от 86 до 106,0 кПа

15. Параметры анализируемой газовой среды;

Температура анализируемой смеси, не более: плюс 200 °C.

Состав и содержание анализируемой газовой смеси (основные компоненты) на входе газоанализатора, объемная доля, %, не более:

СО

Сумма углеводородов (по гексану)

СО2

Оз

NO

Nz                                                           остальное

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта и на боковую поверхность газоанализатора.

Комплектность

Таблица 4

•Поставляется за отдельную плату по заказу потребителя.

•♦Поставляется в исп. ИНФРАКАР М2Т,- 5М 2Т, - М ЗТ, -5 М ЗТ.

исп. ИНФРАКАР М4Т,- 5М 4Т.

♦ ♦♦Поставляется за отдельную плату по заказу потребителя.

Примечание. Допускается замена комплектующих изделий без ухудшения их параметров Допускается поставка паспорта и методики поверки в одной брошюре.

Поверка

осуществляется по документу «Газоанализаторы ИНФРАКАР-М. Методика поверки. МП 242-1653-2013», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 01 октября 2013 г.

Основные средства поверки:

- Стандартные образцы состава газовые смеси: CO/CO2/O2/C3H8/N2, ГСО 10091-2012, NO/N2 ГСО 4013-87,8738-2006 по ТУ 6-16-2956-92, поверочный нулевой газ по ГОСТ 9293.

- Установка для поверки тахометрических каналов газоанализаторов автомобильных выбросов. Диапазон воспроизведения частоты импульсов от 5 до 100 Гц, пределы допускаемой относительной погрешности не более ± 0,5 %.

- Термометр лабораторный ТЛ4 по ГОСТ 28498. Диапазон измерений от 0 °C до 50 °C. Цена деления: 0,1 °C.

Сведения о методах измерений

Методака измерений приведена в документе «Газоанализаторы ИНФРАКАР М. Паспорт. ВЕКМ.413311.004 ПС».

Нормативные документы

1. ГОСТ 8.578-2008 «ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2 ГОСТ Р 50759-95. «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».

3. ГОСТ Р 52033-2003. «Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния»;

4. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

5. Технический регламент о безопасности колёсных транспортных средств. Утвержден Постановлением Правительства Российской Федерации от 10 сентября 2009 г. N 720

6. Газоанализатор ИНФРАКАР-М. Технические условия. ТУ 4215-004-17329247-00 (ВЕКМ.413311.004 ТУ).

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; осуществления мероприятий государственного контроля (надзора);

- выполнение работ по обеспечению безопасных условий и охране труда (Приказ МВД России № 1014 от 08.11.12, п.5).
