Газоанализаторы-дымомеры серии МЕТ
| Номер в ГРСИ РФ: | РБ 03 09 5601 14 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия |
|
Описание типа РБ 03 09 5601 14 [2015-04-24]
rb-03-09-5601-14_2015-04-24.pdf
|
Скачать |
Г азоанализаторы-дымомеры серии МЕТ предназначены для измерения концентрации СО - оксида углерода, СОг - диоксида углерода, НС - углеводородов и Ог - кислорода в выхлопных газах двигателей внутреннего сгорания, работающих на бензине и газе, с вычислением значения коэффициента лямбда (X) и справочными значениями по температуре масла в двигателе, числу оборотов коленчатого вала двигателя и содержанию NOx - оксидов азота, а также для измерения коэффициента поглощения света и справочными значениями по коэффициенту ослабления светового потока, массовой концентрации частиц в отработавших газах дизельных двигателей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5601 14 |
| Наименование | Газоанализаторы-дымомеры серии МЕТ |
| Год регистрации | 2014 |
| Номер сертификата | 9519 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2019-12-23 |
| Получатель сертификата | фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG"
Адрес: D-87490 Haldenwang
Контакты: (08374)585-0 // (08374)585-499
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2475-2015. |
Поверители
Скачать
|
Описание типа РБ 03 09 5601 14 [2015-04-24]
rb-03-09-5601-14_2015-04-24.pdf
|
Скачать |
Описание типа
Назначение
Г азоанализаторы-дымомеры серии МЕТ предназначены для измерения концентрации СО - оксида углерода, СОг - диоксида углерода, НС - углеводородов и Ог - кислорода в выхлопных газах двигателей внутреннего сгорания, работающих на бензине и газе, с вычислением значения коэффициента лямбда (X) и справочными значениями по температуре масла в двигателе, числу оборотов коленчатого вала двигателя и содержанию NOx - оксидов азота, а также для измерения коэффициента поглощения света и справочными значениями по коэффициенту ослабления светового потока, массовой концентрации частиц в отработавших газах дизельных двигателей.
Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы и диагностические центры.
Описание
Газоанализаторы-дымомеры серии МЕТ измеряют концентрацию СО/СО2/НС на основе принципа селективной абсорбции каждого газа в зоне инфракрасного излучения. Поток излучения характерных областей спектра выделяется оптическими фильтрами и преобразуется в электрические сигналы, пропорциональные концентрации СО, СОг и НС. Измерение концентрации кислорода О2 осуществляется электрохимическим датчиком, сигнал которого пропорционален процентному содержанию кислорода.
Принцип измерения дымности (коэффициента поглощения света) основан на просвечивании столба отработавших газов автомобилей и регистрации степени ослабления светового потока после прохождения его рабочей камеры газоанализатора-дымомера (значение фотометрической базы 280 мм).
Имеются справочные функции определения температуры масла двигателя, числа оборотов коленчатого вала двигателя, содержания оксидов азота NOx, коэффициента ослабления светового потока и вычисления значения коэффициента лямбда X, массовой концентрации частиц.

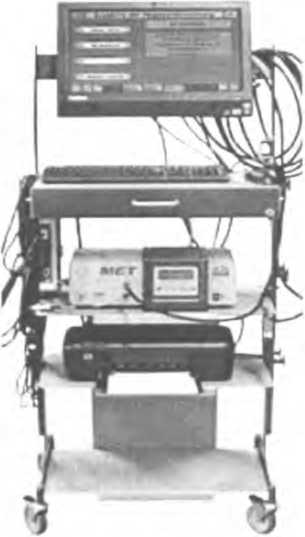

Газоанализаторы-дымомеры являются переносными приборами. Конструктивно газоанализаторы-дымомеры состоят из основного прибора с клавиатурой и со встроенным принтером, пробоотборного шланга и зонда, помещаемого в выхлопную трубу автомобиля. Газоанализаторы-дымомеры оснащены интерфейсом RS 232 для подключения к PC-«EUROSYSTEM» с использованием лицензионного: программного обеспечения версии не ниже V.7.51. Просмотр результатов измерения и показаний регистрируемых параметров осуществляется на ЖК-дисплее газоанализатора-дымомера или внешнем мониторе с последующим выводом их на печать. В зависимости от назначения фирма «МАПА Maschinenbau Haldenwang Gmbl I &. Co. KG» выпускает следующие модификации газоанализаторов-дымомеров МЕ Г:
- МЕТ 6.1 - для измерения концентрации отработавших газов автомобилей с двигателями работающих на бензине и газе;
- МЕТ 6.2 - для измерения дымности (коэффициента поглощения света) отработавших газов автомобилей с дизельными двигателями;
- МЕТ 6.3 - для измерения концентрации отработавших газов автомобилей с двигателями работающих на бензине и газе, а также для измерения дымности дизельных двигателей автомобилей.

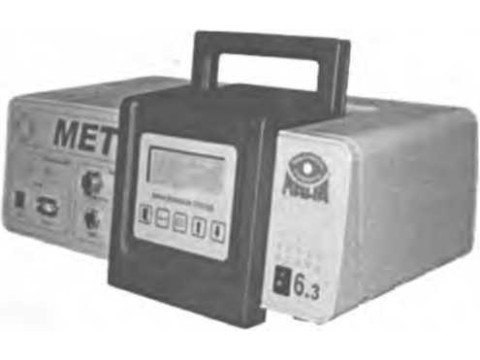

Внешний вид газоанализатора-дымомера МЕТ представлен на рисунке I.
Рисунок 1
Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена
в приложении к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики газоанализаторов-дымомеров серии МЕТ приведены в таблице. Таблица
|
Наименование |
Значение | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
|
Регистрируемые параметры |
СО |
СО2 |
НС |
о2 |
NOx (опция) |
Число оборотов коленчатого вала |
Температу ра масла в двигателе |
X |
Коэффициент поглощения света (дымность) |
Массовая концентрация частиц (при размере частиц от 40 до 400 нм)* |
|
Диапазон показаний |
от 0 до 15 об.д., %. |
от 0 до 20 об.д., % |
от 0 до 2000 млн’1 (гексан) от 0 до 4000 млн’1 (пропан) |
от 0 до 25 об.д., % |
от 0 до 5000 млн’1 |
от 100 до 10000 мин’1 |
от 0 до 150°С |
от 0,5 до 9,999 |
от 0 до 9,99 м’1 |
от 0 до 1100 мг/м3 |
|
Диапазон измерений |
от 0 до 15 об.д., %. |
от 0 до 20 об.д., % |
от 0 до 2000 млн’1 (гексан) от 0 до 4000 млн’1 (пропан) |
от 0 ДО 25 об.д., % |
от 0 до 9,99 м’1 | |||||
|
Пределы допускаемой погрешности измерения (выбирается большее значение): абсошорной. относительной . \о± |
±0,03 об.д. ±5% |
±0,5 об.д. ±5% |
±10 млн’1 ±5% |
±0,1 об.д. ±5% |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
±0,05 м’1 |
не нормируется |
|
Принцин,вверений |
инфра-красн. |
инфра-красн. |
инфра-красн. |
электро-хим. |
электро-хим. |
- |
- |
расчет |
расчет | |
стр. 3 из 7
Продолжение таблицы
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
и |
|
Время установления рабочего режима |
от 30 сек до 10 мин (в зависимости от температуры окружающей среды) |
- |
- | |||||||
|
Расход измеряемого газа** |
от 3 до 6 л/мин |
- |
- | |||||||
|
Атмосферное давление |
от 75 до 110 кПа |
- |
- | |||||||
|
Параметры электропитания |
Сетевой адаптер однофазной сети переменного тока с напряжением от 110 до 230 В, 50 -60 Гц, с выходным номинальным напряжением постоянного тока 12 В. Кабель длинною 5 м для подключения от бортовой сети автомобиля через гнездо прикуривателя или к клеммам аккумуляторной батареи с использованием зажимов (опция). | |||||||||
|
Потребляемая мощность, Вт, не более |
60 | |||||||||
|
Температура окружающего воздуха при эксплуатации |
от 5 °C до 45 °C | |||||||||
|
Температура окружающего воздуха при хранении и транспортировании |
от минус 10 °C до плюс 60 °C | |||||||||
|
Периодичность проведения теста на герметичность |
1 раз в день | |||||||||
|
Проверка наличия остаточных газов |
Автоматическая | |||||||||
|
Установка нуля |
Автоматическая | |||||||||
|
Габаритные размеры прибора, “мм. не более |
406x225x160 | |||||||||
1 ’5/' '
стр. 4 из 7
Продолжение таблицы
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Масса прибора, кг, не более |
5 | |||||||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP20 | |||||||||
|
• *- значение массовой концентрации частиц (С) вычисляется процессором газоанализатора-дымомера по формуле: С-к/0,00905, где к- коэффициент поглощения света, м1, 0,00905- коэффициент согласно документа SAE №810181 «Измерения поглощения света твердыми частицами дизельного двигателя», м2/мг. • **- справочный параметр | ||||||||||
стр. 5 из 7
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки газоанализаторов-дымомеров серии МЕТ входят:
- газоанализатор-дымомер серии МЕТ ;
- программное обеспечение версии не ниже V.7.51.
- пробоотборный шланг и зонд;
- руководство по эксплуатации;
- методика поверки МРБ МП.2475-2015.
Дополнительная комплектация (по требованию заказчика):
- NOx -сенсор;
- датчик оборотов коленчатого вала;
- щуп температуры масла для легковых и грузовых автомобилей, длиной (100-3000) мм, с 6-м кабелем;
- кабель длинною 5 м для подключения от бортовой сети автомобиля через гнездо прикуривателя или к клеммам аккумуляторной батареи с использованием зажимов.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «МАНА Maschinenbau Haldenwang GmbH & Со. KG», Германия.
СТБ 2169-2011 «Транспортные средства, оснащенные двигателями с
воспламенением от сжигания. Дымность отработавших газов».
СТБ 2170-2011 «Транспортные средства, оснащенные двигателями с
принудительным зажиганием. Выбросы загрязняющих веществ в отработавших газах».
СТБ 1641-2006 «Транспорт дорожный. Требования к техническому состоянию по условиям безопасности движения. Методы проверки».
МРБ МП.2475-2015 «Газоанализаторы-дымомеры серии МЕТ. Методика поверки».
Заключение
Газоанализаторы-дымомеры серии МЕТ соответствуют требованиям технической документации фирмы-изготовителя, СТБ 2170-2011, СТБ 2169-2011 СТБ 1641-2006.
Межповерочный интервал не более 6 месяцев.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 334-98-13. Аттестат аккредитации № BY/112 02.1.0.0025.
