Газоанализаторы Servotough 2700
| Номер в ГРСИ РФ: | РБ 03 09 5762 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "Servomex Group Ltd", Великобритания |
|
Описание типа РБ 03 09 5762 15 [2015-11-16]
rb-03-09-5762-15_2015-11-16.pdf
|
Скачать |
Газоанализаторы Servotough 2700 предназначены для измерения и контроля объемной доли кислорода и горючих газов (в пересчете на СО) в газовых выбросах топливопотребляющих установок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5762 15 |
| Наименование | Газоанализаторы Servotough 2700 |
| Год регистрации | 2015 |
| Номер сертификата | 9883 |
| Дата регистрации | 2015-08-04 |
| Срок действия | 2020-08-04 |
| Получатель сертификата | фирма "Servomex Group Ltd", Соединенное Королевство (GB) |
Производитель / Заявитель
фирма "Servomex Group Ltd"
Адрес: Jarvis Brook, Crowborough. East Sussex, TN6 3FB
Контакты: Тел.: +44 (0)1892 652181 Факс: -f 44 (0)1892 662253 E-mail: inib@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2521-2015. |
Поверители
Скачать
|
Описание типа РБ 03 09 5762 15 [2015-11-16]
rb-03-09-5762-15_2015-11-16.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы Servotough 2700 предназначены для измерения и контроля объемной доли кислорода и горючих газов (в пересчете на СО) в газовых выбросах топливопотребляющих установок.
Область применения газоанализаторов Servotough 2700 - различные отрасли промышленности, сфера экологии.
Описание
Газоанализаторы Servotough 2700 представляют собой стационарные автоматизированные измерительные приборы.
Принцип действия газоанализаторов основан на преобразовании объемной доли кислорода в электрический сигнал с помощью электрохимического датчика на основе циркония. Преобразование объемной доли горючих газов в электрический сигнал осуществляется термокаталитическим датчиком, не чувствительным к метану. Канал измерения содержания горючих газов градуируется по оксиду углерода.
Газоанализатор состоит из блока контроля (управления) и блока датчиков с пробоотборным зондом. Управление работой газоанализаторов осуществляется с помощью клавиатуры, расположенной на лицевой панели,
Измерения производятся непрерывно в автоматическом режиме. Работой газоанализаторов управляет встроенный микропроцессор. Настроечные параметры и результаты измерений отображаются на дисплее.
В газоанализаторах может быть установлено до четырех порогов срабатывания встроенной сигнализации при контроле текущего значения каждого измеряемого компонента газовой смеси.
Внешний вид газоанализаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указаны в приложении А к
описанию типа.

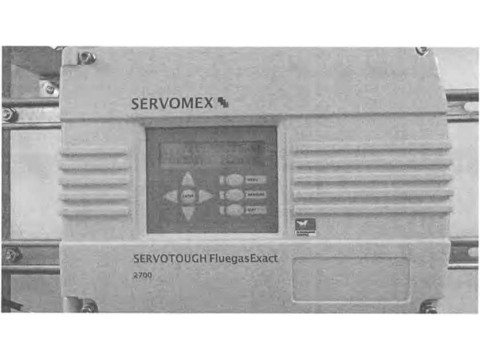

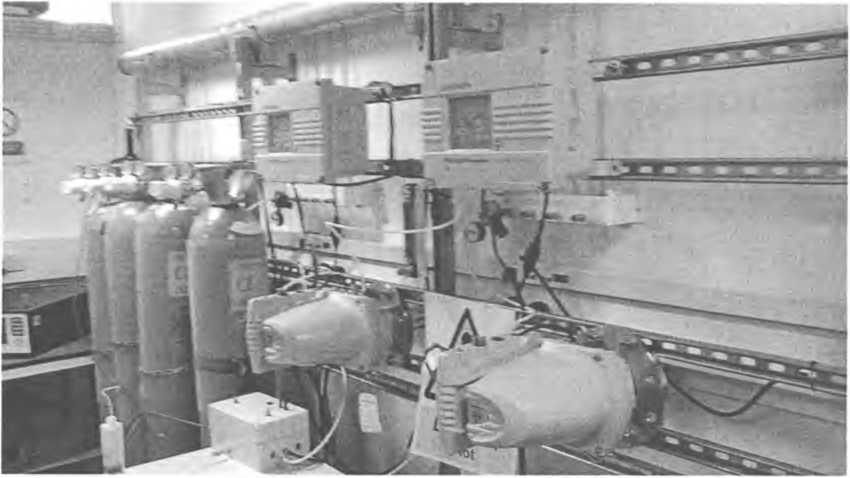

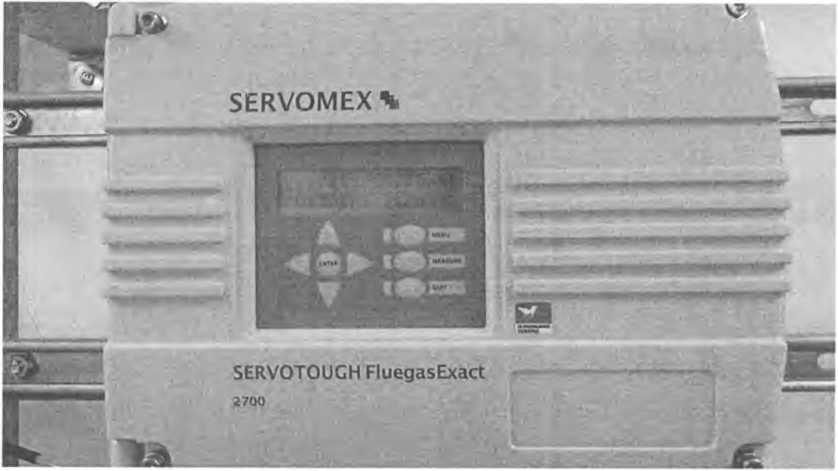

Рисунок 1. Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов приведены в таблицах 1,2.
Таблица 1
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой погрешности (большее значение) | |
|
абсолютной |
относительной | ||
|
Ог (кислород) |
от 0 до 25 об.д., % |
± 0,1 об.д., % |
± 1 % от измеренного значения |
|
Горючие газы (в пересчете на окись углерода СО) (высокочувствительный каталитический датчик) |
от 0 до 2000 ррм |
±25 ррм |
± 5 % от измеренного значения |
|
Горючие газы (в пересчете на окись углерода СО) (каталитический датчик широкого диапазона) |
от 0 до 6000 ррм |
±75 ррм |
± 5 % от измеренного значения |
Примечание: (диапазон показаний для каталитического датчика широкого диапазона от 0 до 10000 ррм).
Таблица 2
|
Характеристика |
Значение |
|
Диапазон температур окружающего воздуха при эксплуатации, °C: - измерительная ячейка (блок датчиков); - блок управления |
от минус 20 до плюс 70 от минус 10 до плюс 55 |
|
Диапазон температур окружающего воздуха при хранении, °C: - измерительная ячейка (блок датчиков); - блок управления |
от минус 20 до плюс 70 от минус 10 до плюс 55 |
|
Температура измеряемого газа, °C, не более |
600 |
|
Расход газа, мл/мин |
600 |
|
Время выхода на рабочий режим, мин, не более |
5 |
|
Время установления показаний при расходе 600 мл/мин, с, не более |
10 (по каналу кислорода); 20 (по СО) |
|
Потребляемая мощность, В-А, не более: - измерительная ячейка (блок датчиков); - блок управления |
600 250 |
|
Габаритные размеры, мм, не более: - измерительная ячейка (блок датчиков); - блок управления |
301x330x256 391x167x260 |
|
Масса, кг, не более: - измерительная ячейка (блок датчиков); - блок управления |
17 И |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP66 |
|
Срок службы, лет, не менее |
8 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
- газоанализатор;
- руководство по эксплуатации;
- методика поверки МРБ МП.2521-2015
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Servomex Group Ltd" (Соединенное Королевство).
МРБ МП.2521 -2015 «Газоанализаторы Servotough 2700. Методика поверки».
Заключение
Газоанализаторы Servotough 2700 соответствуют требованиям документации фирмы "Servomex Group Ltd" (Соединенное Королевство).
Газоанализаторы соответствуют требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011» (регистрационный номер сертификата соответствия ТС RU.C-GB.TB08.B.00387 от 18.06.2014).
Газоанализаторы соответствуют требованиям ГОСТ 12.2.091-2011 (IES 61010-1:2001) "Безопасность электрического оборудования для измерения, управления и лабораторного применения".
Газоанализаторы соответствуют требованиям ГОСТ 30969-2002, СТБ ГОСТ Р 52522-2001, ГОСТ 30969-2002 (МЭК 61326-1:1999) "Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования ЭМС".
Межповерочный интервал - не более 6 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
