Газоанализаторы переносные EM200, FG
| Номер в ГРСИ РФ: | РБ 03 09 5819 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "Drager Safety AG & Co. KGaA", Германия |
|
Описание типа РБ 03 09 5819 15 [2018-06-01]
rb-03-09-5819-15_2018-06-01.pdf
|
Скачать |
Газоанализаторы переносные серий ЕМ200, FG (далее - газоанализаторы) предназначены для измерения концентрации газов (кислорода (О2)), оксида углерода (СО), оксида азота ( NO), диоксида азота ( NO2), диоксида серы (SO2)), температуры и давления в точке отбора пробы, дифференциального давления с последующим вычислением концентрации диоксида углерода (СО2) скорости газов, коэффициента потери тепла с отходящими газами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5819 15 |
| Наименование | Газоанализаторы переносные EM200, FG |
| Год регистрации | 2015 |
| Номер сертификата | 9989 |
| Дата регистрации | 2015-09-29 |
| Срок действия | 2020-09-29 |
| Получатель сертификата | фирма "Drager Safety AG & Co. KGaA", Германия (DE)(изготовитель - фирма "Drager MSI GmbH", Германия (DE)) |
Производитель / Заявитель
фирма "Drager Safety AG & Co. KGaA" (изготовитель - фирма "Drager MSI GmbH")
Адрес: Revalstrape, 1, 23560 Luebeck
Контакты: Tel.: +49 -451 882 - 0 Fax: +49 -451 882-20 80 E-mail: www@draeqer.com.
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Газоанализаторы метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП. 2770-2018. |
Поверители
Скачать
|
Описание типа РБ 03 09 5819 15 [2018-06-01]
rb-03-09-5819-15_2018-06-01.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы переносные серий ЕМ200, FG (далее - газоанализаторы) предназначены для измерения концентрации газов (кислорода (О2)), оксида углерода (СО), оксида азота ( NO), диоксида азота ( NO2), диоксида серы (SO2)), температуры и давления в точке отбора пробы, дифференциального давления с последующим вычислением концентрации диоксида углерода (СО2) скорости газов, коэффициента потери тепла с отходящими газами.
Область применения - контроль дымовых газов от механизмов, работающих на дизельном топливе, и в отопительных установках в газовой, химической, горнодобывающей, нефтехимической и других отраслях промышленности. Газоанализаторы предназначены для использования во невзрывоопасных объектах.
Описание
Газоанализаторы представляют собой многоканальные измерительные приборы, выполненные в пластмассовом корпусе, в котором размещаются чувствительные элементы (сенсоры), микропроцессор и блок питания.
Принцип действия газоанализатора основан на применении комплекта электрохимических ячеек для измерения концентрации определяемых компонентов в пробе, термопары для измерения температуры анализируемой среды, термометра сопротивления для измерения температуры окружающей среды (только для EM200plus, EM200plus-i, FG4200), полупроводникового датчика для измерения давления.
Газоанализаторы обеспечивают передачу измеренной информации на графический сенсорный дисплей и в цифровом виде с помощью USB-порта на персональный компьютер, встроенный принтер или подключаемый принтер.
Выпускают газоанализаторы следующих модификаций: ЕМ200 Е EM200plus, EM200plus-i, FG4200. ___
Модификация ЕМ200 Е представляет собой многоканальны^Й^^^ тельный прибор для определения концентрации выхлопного газа (С0./ адм механизмов, работающих на дизельном топливе.
Модификации ЕМ200 plus, EM200plus-i представляют собой многоканальный измерительный прибор для определения концентрации газов сгорания (О2, СО, NO, SO2) при производственных процессах.
Модификация FG4200 предназначена для определения газов сгорания (Ог, СО) в отопительных установках.

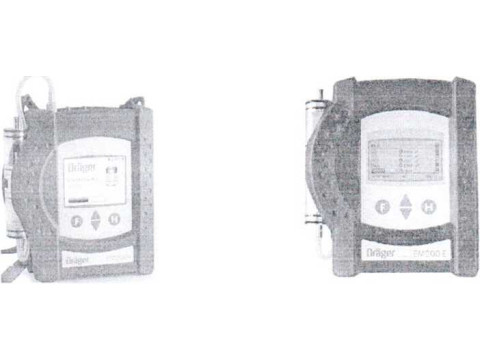

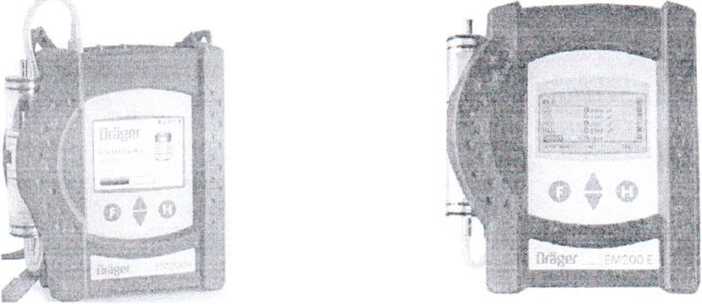

Внешний вид газоанализаторов представлен на рисунке 1. Место нанесения знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.
EM200plus ЕМ200 Е
Рисунок 1 - Внешний вид газоанализаторов переносных ЕМ200, FG
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов модификаций EM200plus. EM200plus-i приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
1 |
2 | |
|
Диапазон измерений концентрации кислорода О2, об. д., % |
От 0 до 25 | |
|
Цена деления при измерении концентрации кислорода О2, об. д., % |
0,1 |
— |
|
Пределы допускаемой абсолютной погрешности при измерении концентрации кислорода, об. д., % |
± 0,3 |
— |
|
Диапазон показаний концентрации оксида углерода СО, ppm |
От 0 до 8О.ДС^^З //• /\ л | |
II (Го?иа‘»™иный
II I -£₽еад:тв
докУмеап>в/
ЛИСТ 2 Г.7СТ*кх'
|
Продолжение таблицы 1 | |
|
1 |
2 |
|
Диапазон измерений концентрации оксида углевода СО, ppm_____ __________________ Цена деления при измерении концентрации оксида углерода СО, ppm |
От 0 до 4000 1 |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении концентрации оксида углерода СО, ppm или % |
±20 или ±5, в зависимости что больше |
|
Диапазон измерений концентрации оксида углерода СО (опционально), об. д., % |
От 0,600 до 3,000 |
|
Цена деления при измерении концентрации оксида углерода СО (опционально), об. д., % |
0,001 |
|
Пределы допускаемой относительной погрешности при измерении концентрации углекислого газа СО в расширенном диапазоне (опционально) % |
± 10 |
|
Диапазон измерений концентрации оксида азота NO (опционально), ppm |
От 0 до 2000 |
|
Цена деления при измерении концентрации оксида азота NO (опционально), ppm |
1 |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении концентрации оксида азота NO (опционально), ppm или % |
±5 или ±5, в зависимости что больше |
|
Диапазон измерения концентрации диоксида серы (SO2), ppm |
От 0 до 3000 |
|
Цена деления при измерении концентрации диоксида серы (SO2), ppm |
1 |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении концентрации диоксида серы SO2, ppm или % |
±10 или ±5, в зависимости что больше |
|
Диапазон измерений температуры топочного воздуха, °C |
От минус 10,0 до плюс) 100,0 |
|
Диапазон измерений температуры дымового газа, “С |
От минус 10,0 до плюс 1000,0 (для EM200plus-i 1200) |
до |
|
Цена деления при измерении температуры топочного воздуха и дымового газа, С |
0,1 | |
|
Пределы допускаемой абсолютной/ погрешности при измерении температуры топочного воздуха, С |
± 1 | |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении температуры дымового газа, "С или % |
± 2 или ±1,5, в зависимости, что больше | |
|
Диапазон измерений давления топочного воздуха, Па |
От минус 100 до плюс 100 | |
|
Цена деления при измерении давления топочно-го воздуха __ __ |
0,1 __ ________ | |
Продолжение таблицы 1
|
1 |
2 | |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении давления топочного воздуха, °Па или % |
±2 или ±5, в зависимости, что больше | |
|
Диапазон измерений давления дымового газа, гПа |
От минус 10 до плюс 100 | |
|
Цена деления при измерении давления дымового газа, гПа |
0.01 | |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении давления дымового газа, гПа или % |
± 0,5 или ±1, в зависимости, что больше | |
|
Диапазон измерений дифференциального давления топочного воздуха, мбар |
От минус 10 до плюс 100 | |
|
Цена деления при измерении дифференциального давления топочного воздуха, мбар |
0,01 | |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении дифференциального давления топочного воздуха, мбар или % |
± 0,5 или ±1, в зависимости, что больше | |
|
Диапазон рабочих температур окружающей среды, “С |
От 5 до 40 | |
|
Диапазон температур окружающей среды при хранении и транспортировании, °C |
От минус 20 до плюс 5 |
0 |
|
Номинальное напряжение питания от встроенного источника постоянного тока, В |
4,8 | |
|
Габаритные размеры, мм, не более |
165x195x75 | |
|
Масса, г, не более |
1100 | |
Основные технические и метрологические характеристики
газоанализаторов модификаций ЕМ200 Е приведены в таблице 2
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
1 |
2 | |
|
Диапазон показаний концентрации оксида углерода СО, ppm |
От 0 до 8000 | |
|
Диапазон измерений концентрации оксида углерода СО, ppm |
От 0 до 4000 |
■ |
|
Цена деления при измерении концентрации оксида углерода СО, ppm |
1 | |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении концентрации оксида углерода СО, ppm или % |
±20 или 5, в зависимости что больше | |
|
Диапазон измерений концентрации оксида азота NO, ppm |
От 0 до 2000 | |
|
Цена деления при измерении концентрации оксида азота NO, ppm |
1 | |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении концентрации оксида азота NO, ppm или % |
±5 или 5, в зависимости^ бОЛЬШв^У^ |
Sk Tv' |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерения концентрации диоксида азота NO2, ppm |
От 0 до 200 |
|
Цена деления при измерении концентрации ди- |
1 |
|
оксида азота NO2, ppm | |
|
Пределы допускаемой абсолют-ной/относительной погрешности при измерении концентрации диоксида азота NO2, ppm или % |
±5 или 5 %, в зависимости что больше |
|
Диапазон рабочих температур окружающей среды, °C |
От 5 до 40 |
|
Диапазон температур окружающей среды при хранении и транспортировании,°C |
От минус 20 до плюс 50 |
|
Номинальное напряжение питания от встроенного источника постоянного тока (литиево-ионной батареи), В |
4,8 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Габаритные размеры, мм, не более |
165x195x75 |
|
Масса, г, не более |
1100 |
Основные технические и метрологические характеристики
газоанализаторов модификаций FG4200 приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение характеристики | |
|
1 |
2 | |
|
Диапазон измерений концентрации кислорода, об. д., % |
От 0 до 25 | |
|
Цена деления при измерении концентрации кислорода, об. д., % |
0,1 |
1 |
|
Пределы допускаемой абсолютной погрешности при измерении концентрации кислорода, об. д., % |
± 0,3 | |
|
Диапазон показаний концентрации оксида углерода СО, ppm |
От 0 до 8000 | |
|
Диапазон измерений концентрации оксида углерода СО. ppm |
От 0 до 4000 | |
|
Цена деления при измерении концентрации оксида углерода СО, ppm |
1 | |
|
Пределы допускаемой абсолютной/относительной погрешности при измерении концентрации оксида углерода СО, ppm или об. д., % |
±20 или 5. в зависимости что больше | |
|
Диапазон измерений температуры топочного воздуха, °C |
От минус 10 до плюс 100 | |
|
Цена деления при измерении температуры топочного воздуха, °C |
0,1 | |
|
Пределы допускаемой абсолютной погрешности при измерении температуры топочного воздуха, °C |
± 1 | |
|
Диапазон измерений температуры топочного газа, °C |
От 0 | |
I [г«терст1инный рекгп)
I \ и’«есеиий
'. \уеспуС-.и-ки Беларухъ /
\Для документе»/ А
Продолже н ие табл и цы 3
|
1 |
2 | |
|
Цена деления при измерении температуры топочного газа, “С, в диапазонах: - от 0 до 100 °C - св. 100 С |
0,1 1 | |
|
Пределы допускаемой абсолютной/относительной погрешности при измерении температуры топочного газа, °C |
± 2 или 1,5%, в зависимости, что больше | |
|
Диапазон рабочих температур окружающей среды, °C |
От 5 до 40 | |
|
Диапазон температур окружающей среды при хранении и транспортировании, °C |
От минус 20 до плюс |
50 ; _ |
|
Номинальное напряжение питания от встроенного источника постоянного тока (литиево-ионной батареи), В |
3,6 | |
|
Время непрерывной работы, ч. , не менее |
8 | |
|
Габаритные размеры, мм, не более |
75x200x27 | |
|
Масса, г, не более |
260 | |
Знак утверждения типа
Знак Утверждения типа средств измерений наносится на эксплуатационную документацию газоанализатора типографским способом.
Комплектность
Комплект поставки газоанализаторов в соответствии с таблицей 4
Таблица 4
|
Наименование |
Количество |
|
Газоанализатор переносной серий ЕМ200, FG (модификация в зависимости от заказа) |
1 шт.; |
|
Руководство по эксплуатации |
1 экз.; |
|
Методика поверки МРБ МП.2770-2018 |
1 экз.; |
|
Упаковка |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «Drager Safety AG & Со. KGaA» (изготовитель «Drager MSI GmbH»), Германия.
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
МРБ МП. 2770- 2018 Газоанализаторы переносные серий ЕМ200, FG. Методика поверки.
Заключение
Газоанализаторы переносные серий ЕМ200, FG соответствуют требованиям документации фирмы «Drager Safety AG & Со. KGaA» (изготовитель «Drager MSI GmbH»), Германия, ГОСТ 12997-84, ГОСТ 14254-96.
Межповерочный интервал - не более 6 месяцев.
