Газоанализаторы малогабаритные термохимические М 01 (далее - газоанализаторы), предназначены, в зависимости от исполнения, для оперативного автоматического непрерывного измерения, непрерывной и эпизодической (по команде оператора) фиксации содержания концентраций метана или горючих газов (метано-водородной смеси) в атмосфере объектов общепромышленного назначения, в подземных выработках рудников и шахт согласно маркировке взрывозашиты.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 09 5896 15 |
Наименование | Газоанализаторы малогабаритные термохимические М 01 |
Год регистрации | 2015 |
Номер сертификата | 10155 |
Дата регистрации | 2015-12-23 |
Срок действия | 2019-12-24 |
Получатель сертификата | ООО "НПЦ АТБ", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "НПЦ АТБ"
Адрес: ул. Басовская, 6, 109202, г. Москва
Контакты: (495)543-42-77 / npcatb@mail.ru
Поверка
Межповерочный интервал / Периодичность поверки | 6 мес. |
Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии необходимых ГСО, внесенных в Госреестр СИ РБ (НТК №13-15). |
Методика поверки | Поверка проводится по документу М01.00.000 МП (2009 г.). |
Признание поверки | Первичная при выпуске из производства: УРАЛТЕСТ (аттестат аккредитации - № RA.RU. 311249, шифр поверительного клейма - СЕ)(НТК №13-15); ОАО "Центрохимсерт", г. Москва (аттестат аккредитации - № РОСС СОБ 3.00141.2013, шифр поверительного клейма - АКИ)(НТК №03-16). |
Поверители
Скачать
Описание типа РБ 03 09 5896 15 [2016-03-31]
rb-03-09-5896-15_2016-03-31.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы малогабаритные термохимические М 01 (далее - газоанализаторы), предназначены, в зависимости от исполнения, для оперативного автоматического непрерывного измерения, непрерывной и эпизодической (по команде оператора) фиксации содержания концентраций метана или горючих газов (метано-водородной смеси) в атмосфере объектов общепромышленного назначения, в подземных выработках рудников и шахт согласно маркировке взрывозашиты.
Описание
Газоанализаторы представляют собой носимые (индивидуальные) приборы непрерывного действия.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение и цифровая индикация на графическом дисплее концентрации измеряемого компонента;
- сигнализация о преодолении установленных пороговых значений измеряемого компонента:
- непрерывная автоматическая запись информации о концентрации измеряемого компонента и параметрах работы газоанализатора в режиме реального времени в архивную память;
- фиксация результатов измерения концентрации измеряемого компонента по команде оператора (сразу или с устанавливаемой задержкой до 99 с) с занесением их в память эпизодических замеров (по заказу потребителя функция может быть исключена):
- передача информации, зафиксированной в памяти газоанализатора (как в архивной, так и в памяти эпизодических замеров), по инфракрасному порту в персональный компьютер;
- выборка и индикация зафиксированных значений из памяти эпизодических замеров;
- индикация текущей даты и времени;
- индикация температуры окружающей среды;
- блокировка выключения газоанализатора по кнопке включения/выключения (по заказу потребителя функция может быть исключена).
Принцип действия газоанализаторов:
- М 01, МО 1-01, МО 1-03 - термохимический;
- М 01-02 - термокондуктометрический.
Способ забора пробы - диффузионный, а также с применением устройств принудительного пробоотбора.
Газоанализаторы выпускаются в исполнениях согласно таблице 1
Таблица 1
Наименование |
Измеряемый компонент |
Диапазон измерений |
Маркировка взрывозащиты |
М01 |
СН4 |
(0 - 2,5) %, объемная доля |
РО ExiasI X |
М 01-01 |
РО ExiasI X! 1 ExiadIIB+H2T4 X | ||
М 01-02 |
(0 - 100) %, объемная доля |
РО ExiasI X | |
М 01-03 |
СН4 + Н2 |
(0-57)%НКПР |
РО ExiasI X / lExiadIIB+H2T4 X |
Степень защиты корпуса газоанализаторов от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды по ГОСТ 14254-96 - IP54.
По устойчивости к механическим воздействиям газоанализлтот^еяивсятся к группе L1 по ГОСТ Р 52931 -2008.
По устойчивости к воздействию климатических факторов газоанализаторы соответствуют исполнению УХЛ категории 2 по ГОСТ 15150-69 для работы в диапазоне температур от минус 30 до плюс 40 °C.

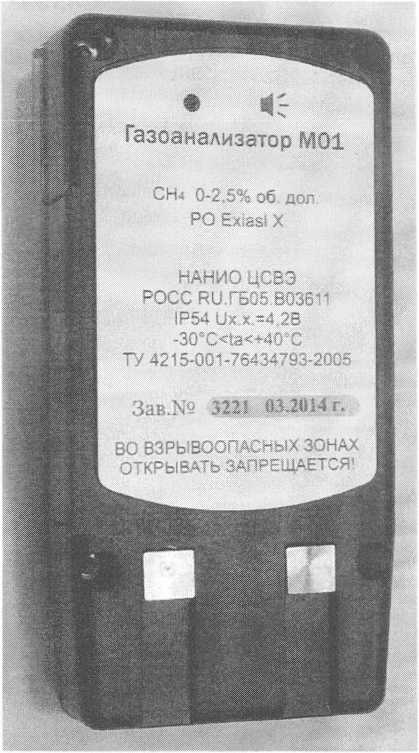

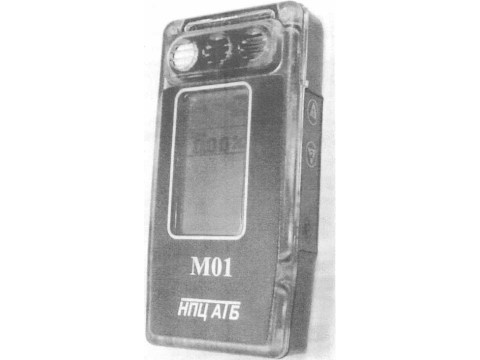

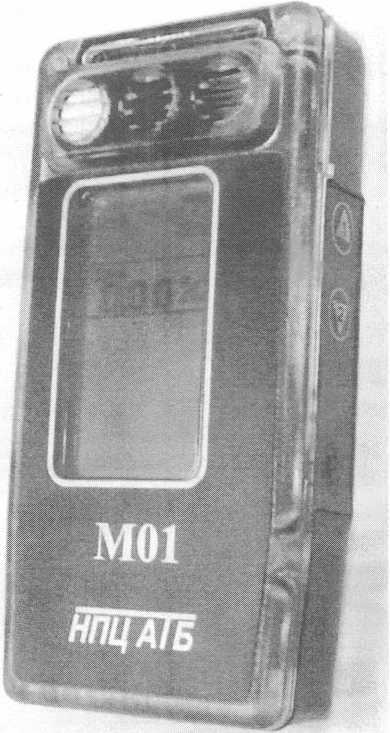

Внешний вид газоанализатора приведен на рисунке 1.


Рисунок 1
Конструктивно газоанализатор представляет собой защитную оболочку из ударопрочного пластика, состоящую из корпуса и крышки, которая крепится к корпусу четырьмя винтами, один из которых под специальный ключ пломбируется разрушаемой наклейкой пломбировочной. Крышка имеет уплотняющую резиновую прокладку.
В корпусе установлены плата измерительная и блок питания, состоящий из Li-ионного аккумулятора и платы защиты.
Плата измерительная представляет собой двухстороннюю печатную плату, на которой установлены элементы электрической схемы газоанализатора в том числе и датчик метана.
Блок питания размещён в отсеке нижней части корпуса и соединен с измерительным блоком двухпроводным кабелем с разъёмом. Монтаж блока питания (установка или замена) выполняется при снятой крышке.
На лицевой поверхности газоанализатора, размещены:
- окно дисплея;
- шильд лицевой.
- отверстие для подачи газовой смеси к датчику, выполненное в виде решетки, состоящей из наклонных пластин, препятствующих прямому попаданию влаги на датчик.
В верхней части крышки выделена светопроводящая зона для прохождения сигналов четырёх светодиодов аварийной сигнализации, светодиода заряда аккумулятора и сигналов приемопередатчика инфракрасного порта.
На боковой поверхности корпуса расположена клавиатура с тремя кнопками.
На задней стенке корпуса расположены:
- окно звукоизлучателя;
- самозачи вдающиеся контакты для заряда аккумулятора блока питания;
- задний шильд;
- ремешок для крепления и переноски газоанализатора.
Программное обеспечение
Газоанализаторы М 01 имеют встроенное программное обеспечение (далее - ПО). Структура ПО представлена на рисунке 2.

Рисунок 2
Основной функцией ПО является снятие напряжений с газового датчика и расчет на основании этих данных концентраций контролируемых компонентов воздуха. Не менее важной функцией ПО является контроль максимального количества показателей, определяющих работоспособность всех подсистем газоанализатора. В случае обнаружения отклонения какого-либо параметра от заданной нормы будет выведено сообщение об отказе. Полученные данные выводятся на дисплей газоанализатора и в фоновом режиме записываются в кольцевой буфер. При нажатии на кнопки клавиатуры запускаются процедуры, выполняющие навигацию по пользовательскому меню.
Защита программного обеспечения от преднамеренных изменений обеспечивается путем крепления крышки газоанализатора к корпусу спецвинтами.
Защита программного обеспечения от непреднамеренных изменений обеспечивается отсутствием возможности изменения программного обеспечения и настроек газоанализатора без введе
ния пароля.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспече ния |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового иденти ф и кагора |
m02rf_v_14_ O.txt |
m02rf_ O.txt |
14.0 |
ВАЕС |
Пошаговая процедура расчета шестнадцатиразрядной контрольной суммы: 1 Загрузить 16-ти разрядный регистр числом FFFFis. 2 Выполнить операцию XOR (исключающее ИЛИ) над первым байтом программы (адрес первого байта 3100^) и старшим байтом регистра. Поместить результат в регистр. 3 Сдвинуть регистр на один разряд вправо. 4 Если выдвинутый вправо бит единица, выполнить операцию XOR между регистром и полиномом А00116- 5 Если выдвинутый бит ноль, вернуться в шагу 3. 6 Повторять шаги 3 и 4 до тех пор, пока не будут выполнены 8 сдвигов регистра- 7 Выполнить операцию XOR над следующим байтом программы и регистром. 8 Повторять шаги 3-7 до тех пор, пока не будут выполнена операция XOR над всеми байтами программы (адрес последнего байта FFFF16) и регистром. Содержимое регистра представляет собой контрольную сумму программного обеспечения |
Примечание - контрольная сумма представлена в шестнадцатеричном формате.
Программное обеспечение газоанализаторов М 01 имеет уровень защиты от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Технические характеристики
1 Диапазоны измерений, диапазоны показаний газоанализаторов соответствуют значениям, указанным в таблице 3.
2 Пределы допускаемой основной абсолютной погрешности газоанализаторов Дд соответствуют значениям, указанным в таблице 3.
Таблица 3
Обозначение |
Наименование |
Единица физической величины |
Маркировка взрывозащиты |
Диапазон измерений (диапазон показаний) |
Пределы допускаемой основной абсолютной погрешности газоанализаторов (Дд) |
М01.01.000 |
М01 |
Объемная доля, % |
РО ExiasI X |
0-2,5 (0- 100) |
±0,1 |
-01 |
М 01-01 |
РО ExiasI X / lExiadIIB+H2T4 X | |||
-02 |
М 01-02 |
РО ExiasI X |
0-100 |
±3 | |
-03 |
М 01-03 |
НКПР. % |
РО ExiasI X / lExiadIIB+H2T4 X |
0-57 (0-100) |
± 5 |
3 Газоанализаторы в зависимости от исполнения имеют устанавливаемые пороги срабатывания аварийной сигнализации об опасном скоплении метана или метано-водородной смеси в соответствии с таблицей 4.
Таблица 4
Наименование газоанализатора |
Единица физичес-кой величины |
Значение порога срабатывания сигнализации устанавливаемого при выпуске |
Диапазон установки порога срабатывания сигнализации | ||
Порог 1 (предупредительный) |
Порог 2 (аварийный) |
Порог 1 (предупредительный) |
Порог 2 (аварийный) | ||
М01 |
%, |
1 |
э |
От 0,5 до 2 |
От 0,5 до 2 |
М 01-01 |
объемная |
1 |
2 |
От 0,5 до 2 |
От 0,5 до 2 |
М 01-02 |
доля |
- |
- |
- | |
М 01-03 |
% НКПР |
20 |
40 |
От 10 до 50 |
От 10 до 50 |
4 Время прогрева газоанализаторов, включая время автоматической установки нуля, не более 90 с.
5 Время установления показаний газоанализаторов на уровень 90% от измеряемой величины То,о при скачкообразном изменении концентрации не более 20 с.
6 Время непрерывной работы газоанализаторов без подзарядки блока питания при времени работы аварийной сигнализации не более 1 ч и времени работы подсветки не более 30 мин не менее:
- 60 ч при температуре окружающей среды (25 ± 5) °C;
-10 ч при температуре окружающей среды минус (28 ± 2) °C.
7 Газоанализаторы выдают звуковой и световой сигналы о разряде аккумулятора.
Время работы газоанализаторов после выдачи сигнала о разряде аккумулятора в пределах рабочих условий эксплуатации по ГОСТ 24032-80 в нормальных условиях не менее 25 минут.
8 Уровень звукового давления, развиваемого газоанализаторами на расстоянии 1 м, не менее 75 дБ.
9 Габаритные размеры газоанализаторов не более (132 х 67 х 25) мм.
10 Масса газоанализаторов не более 0,19 кг.
11 Электрическое питание газоанализаторов осуществляется от встроенного блока питания. Напряжение питания от 3,8 до 4,2 В.
12 Условия эксплуатации газоанализаторов:
- диапазон температуры окружающей среды от минус 30 до плюс 40 °C;
- относительная влажность до 100 % при температуре 35 °C с конденсацией влаги:
- диапазон атмосферного давления от 87,8 до 119.7 кПа (от 660 до 900 мм рт. ст.);
- содержание пыли не более 2 г/м';
- содержание углекислого газа в объемных долях до 2 %;
- скорость движения газовоздушного потока до 8 м/с;
- изменение пространственного положения в любом направлении от вертикальной оси не более 90 с.
- вибрация с частотой (5 - 35) Гц и амплитудой не более 0,35 мм.
- содержание вредных веществ в контролируемой среде каталитических ядов, снижающих каталитическую активность чувствительных элементов (ЧЭ) датчиков, агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ датчиков, не должно превышать предельнодопустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88.
13 Средняя наработка на отказ газоанализаторов - не менее 10000 ч.
14 Полный средний срок службы газоанализаторов - не менее 6 лет.
15 Срок службы датчика газоанализаторов:
М 01. М01-01, М 01-03 - не менее 2 лет;
М 01 -03 - не менее 4 лет.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, соответствующего исполнению газоанализатора.
Комплектность
Комплект поставки газоанализаторов соответствует указанному в таблице 5.
Таблица 5
Обозначение |
Наименование |
Кол. |
Примечание |
Г азоанализатор малогабаритный термохимический М 01 |
1 шт. |
Согласно исполнению | |
Руководство по эксплуатации |
1 экз. |
Согласно исполнению *) | |
МО 1.00.000 МП |
Методика поверки |
1 экз. |
*) |
МО 1.00.000 ФО |
Формуляр |
1 экз. | |
АТРВ.305312.002.01 |
Насадка |
1 шт. | |
Ключ |
1 шт. | ||
Упаковка |
1 шт. | ||
Примечания 1 За отдельную плату предприятие-изготовитель поставляет: - термокаталитический датчик взамен отработавшего свой ресурс; - устройство зарядное приборное УЗП-1М АТРВ.436231.002 или УЗП -ЮМ АТРВ.436231.001 (на партию газоанализаторов); - чехол; - побудитель расхода АТРВ.418315.001; - инфракрасный порт и CD-диск с программным обеспечением. 2 Элементы, отмеченные знаком «*)» поставляются по одному на каждые пять газоанализаторов. но не менее одного на партию. |
Поверка
проводится в соответствии с документом МО 1.00.000 МП «Газоанализаторы малогабаритные термохимические М 01. Методика поверки», утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» е августе 2009 г.
В перечень основного поверочного оборудования входят ГСО - ПГС, выпускаемые в баллонах под давлением по ТУ-6-16-2956-92:
метан в воздухе - 3905-87: 4272-88;
метан в азоте - 3894-87;
воздух кл.1 - ГОСТ 17433-80.
Сведения о методах измерений
1 Руководства по эксплуатации М01.00.000 РЭ, М01.00.000-01 РЭ, М01.00.000-02 РЭ.
2 Технические условия ТУ 4215-001-76434793-2005.
Нормативные документы
1 ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний.
2 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-Г.2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и метода испытаний газоанализаторов горючих газов.
3 ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
4 ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования.
5 ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
6 ГОСТ 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование взрывозащищенное. Часть И. Искробезопасная электрическая цепь I.
7 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
8 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
9 ГОСТ 8.578-2008 ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
10 Технические условия ТУ 4215-001-76434793-2005.
Рекомендации к применению
- при осуществлении деятельности по обеспечению безопасности труда.
