Газоанализаторы ГИАМ-315

Назначение

Газоанализаторы ГИАМ-315 предназначен для непрерывного автоматического измерения суммарной массовой концентрации предельных углеводородов Ci - Сю (в пересчете на углерод).

Описание

Принцип измерений газоанализаторов - оптико-абсорбционный, основанный на поглощении ИК-излучения анализируемым газом. Степень поглощения ИК-излучения зависит от содержания анализируемого компонента в газовой смеси. Для каждого газа существует своя область поглощения ИК-излучения, что обусловливает высокую степень избирательности этого метода.

Газоанализатор представляет собой переносной одноблочный автоматический прибор непрерывного действия.

Рабочее положение газоанализатора - горизонтальное или вертикальное, индикатором вверх.

Способ подачи пробы - принудительный, за счет встроенного побудителя расхода.

Газоанализатор обеспечивает выполнение следующих функций:

а) измерение суммарной массовой концентрации предельных углеводородов Ci - Сю (в пересчете на углерод);

б) обмен данными с внешними устройствами (далее - ВУ) по интерфейсу RS-232;

в) цифровую индикацию номера версии программного обеспечения (далее - ПО) и цифрового идентификатора ПО;

г) цифровую индикацию измеренного значения суммарной массовой концентрации предельных углеводородов Ci - Сю (в пересчете на углерод);

д) выдачу звуковой и световой предупредительной и аварийной сигнализации при достижении содержания суммарной массовой концентрации предельных углеводородов Ci - Сю (в пересчете на углерод) пороговых значений;

е) цифровую индикацию установленных пороговых значений;

ж) просмотр значения напряжения блока аккумуляторов;

з) цифровую индикацию данных, сохраненных в режиме автоматической записи с привязкой к дате и времени записи;

и) световую индикации о работе встроенного побудителя расхода;

к) индикацию о разряде блока аккумуляторов.

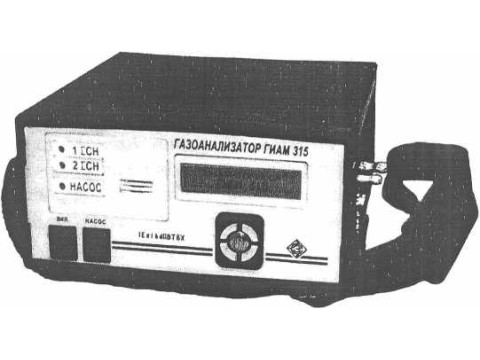

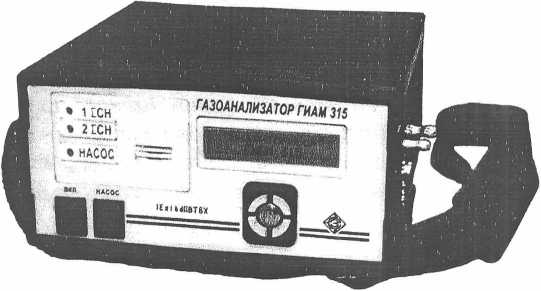

Корпус газоанализатора выполнен из полиамида угленаполненного. Передняя и задняя панель газоанализатора выполнены из металла. На передней панели газоанализатора расположены цифровой жидкокристаллический индикатор, кнопки управления, индикаторы предупредительной и аварийной сигнализации, индикатор «НАСОС», окно звукового излучателя, тумблеры включения газоанализатора и встроенного побудителя расхода. На боковой поверхности корпуса расположены штуцеры для подачи и сброса пробы. К боковым поверхностям крепится ремень для ношения газоанализатора. На задней панели расположен разъем для подключения зарядного устройства и ВУ по каналу связи RS 232.

Газоанализатор относится к взрывозащищённому электрооборудованию группы II по ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и предназначен для применения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты lExibdIIBT6 X.

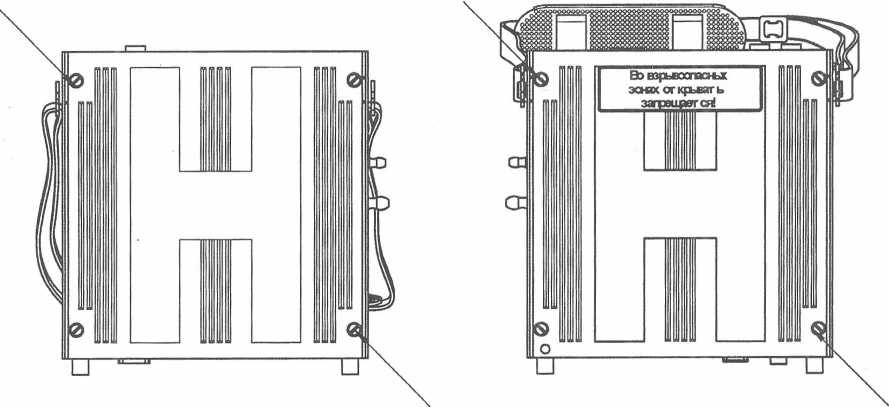

Вид снизу                                  Вид сверху

Рисунок 1 - Внешний вид газоанализатора с указанием мест пломбировки.

Программное обеспечение

Газоанализатор имеет встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем. ПО предназначено:

для преобразования сигналов ИК-излучателя в цифровые показания газоанализатора пропорциональные содержанию суммарной массовой концентрации предельных углеводородов Ci - Сю (в пересчете на углерод);

для обмена данными с ВУ по интерфейсу RS232;

для обеспечения цифровой индикации номера версии ПО, цифрового идентификатора ПО;

выдача световой и звуковой сигнализации при превышении установленных пороговых значений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством механического опечатывания и соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон измерений суммарной массовой концентрации предельных углеводородов Ci - Сю (в пересчете на углерод), мг/м3                              от 0 до 1500

Диапазон показаний суммарной массовой концентрации предельных углеводородов Ci - Сю (в пересчете на углерод), мг/м3                             от 0 до 3000

Вид выходного кода по цифровому каналу связи RS232 - двоично

десятичный. Разрядность кода - 6. Цена единицы наименьшего разряда кода, мг/м3         1

Определяемый компонент, пределы допускаемой абсолютной (относительной) погрешности

газоанализатора Дд (Зд) должны соответствовать данным, указанным в таблице 2.

Таблица 2__

Предел допускаемой вариации показаний газоанализатора, не более            0,5Дд (0,55ц)

Предел допускаемого времени установления показаний to,9, с, не более:                  60

Газоанализатор соответствует требованиям к допускаемой абсолютной (относительной) погрешности:

- при изменении температуры окружающей и анализируемой среды от минус 30 до 40 °C;

- при изменении атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.)

- при изменении относительной влажности анализируемой газовой смеси до 98 % при температуре 25°С (без конденсации влаги);

- при воздействии неопределяемых компонентов с содержанием, указанным в таблице 3. Таблица 3

Газоанализатор устойчив к перегрузке по содержанию определяемого компонента, равной 233 % от верхнего предела диапазона измерений.

Допускаемый интервал времени непрерывной работы газоанализатора до разряда блока аккумуляторов при температуре окружающего воздуха (20 ± 5) °C, ч, не менее             8

Электрическое питание газоанализатора осуществляется от встроенного блока аккумуляторов. Напряжение питания, В                                              (7,4± 1,2)

При разряде блока аккумуляторов газоанализатор имеет непрерывную звуковую и

световую сигнализацию. Порог срабатывания сигнализации, В                         (6,0±0,1)

Допускается питание газоанализатора вне взрывоопасной зоны от сети переменного тока напряжением (2201^л) частотой (50 ± 1) Гц с помощью сетевого адаптера.

Время прогрева газоанализатора, мин, не более

Предел допускаемого интервала времени работы газоанализатора без корректировки чувствительности по ГСО-ПГС, месяцев, не менее

Габаритные размеры газоанализатора, мм, не более:

длина                                                                   '

ширина

высота

Масса газоанализатора, кг, не более

Средняя наработка на отказ газоанализатора в условиях эксплуатации, с учетом

технического обслуживания, ч, не менее

Средний срок службы газоанализатора в условиях эксплуатации, лет, не менее

10

от минус 30 до плюс 40

от 84 до 106,7

от 630 до 800

от 30 до 98

от 10 до 55 Гц

Условия эксплуатации газоанализатора:

а) диапазон температуры окружающей и анализируемой среды, °C б) диапазон атмосферного давления: и давления анализируемой среды

кПа

мм рт. ст.

в) диапазон относительной влажности окружающей и анализируемой среды при температуре 25 °C, без конденсации влаги, %

д) синусоидальная вибрация с амплитудой смещения 0,350 мм в диапазоне частот

Степень защиты по ГОСТ 14254-96

По устойчивости к воздействию климатических факторов газоанализатор соответствует климатическому исполнению УХЛ 1 по ГОСТ 15150-69

По способу защиты персонала от поражения электрическим током по

ГОСТ 12.2.007.0-75 газоанализатор относится к классу

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ГОСТ Р 51522-99, для оборудования класса

Знак утверждения типа

Знак утверждения типа наносится

1) на титульный лист (центр листа) руководства по эксплуатации типографским способом;

2) на табличку, методом фотохимпечати, расположенную на задней панели корпуса.

Комплектность

1 Газоанализатор ГИАМ-315 - 1 шт.

2 Ведомость эксплуатационных документов -1 зкз.

3 Комплект эксплуатационных документов, в составе:

Руководство по эксплуатации - 1 экз.

Методика поверки является приложением А к руководству по эксплуатации - 1 экз. Ведомость ЗИП - 1 экз.

4 Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.

Поверка

осуществляется в соответствии с документом ИБЯЛ.413311.025 РЭ (Приложение А) «Газоанализатор ГИАМ-315. Методика поверки», утвержденным ГЦИ СИ ФГУП ВНИИМС 20 сентября 2004 г.

Основные средства поверки ГСО-ПГС по ТУ 2114-001-00226247-2010, в баллонах под давлением:

- метан в азоте ГСО по ТУ 6-16-2956-92;

- азот газообразный особой чистоты ГОСТ 9293-74.

Сведения о методах измерений

Методы измерений для газоанализатора описаны в руководстве по эксплуатации «Газоанализатор ГИАМ-315» ИБЯЛ.413311.025 РЭ.

Нормативные документы

1 ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2 ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия

3 ГОСТР 51330.0-99 (МЭК 60079-0-98). Электрооборудование взрывозащищеное. Часть 0. Общие требования.

Лист № 5

Всего листов 5

4 ГОСТР 51330.1-99 (МЭК 60079-1-98). Электрооборудование взрывозащищеное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».

5 ГОСТ Р 51330.10-99 (МЭК 60079-11-99). Электрооборудование взрывозащищеное. Часть 10. Искробезопасная электрическая цепь «i»

6 ГОСТ 14254-96. Степени зашиты, обеспечиваемые оболочками (Код IP).

7 ГОСТ 12.1.005-88. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

8 ГОСТР 51522.1-2011. Совместимость технических, средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

9 ГОСТ 12.2.091-2012. Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

10 ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
