Газоанализаторы ПЭМ-2М
| Номер в ГРСИ РФ: | РБ 03 09 3807 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | АО "Проманалитприбор", г. Бердск, Новосибирская обл. |
Газоанализаторы ПЭМ-2М предназначены для автоматического непрерывного измерения массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), метана (СН4), объемной доли кислорода (О2), диоксида углерода (СО2).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3807 15 |
| Наименование | Газоанализаторы ПЭМ-2М |
| Год регистрации | 2015 |
| Номер сертификата | 9656 |
| Дата регистрации | 2015-02-26 |
| Срок действия | 2016-01-25 |
| Получатель сертификата | ЗАО "Проманалитприбор", г. Бердск Новосибирской обл., Россия (RU) |
Производитель / Заявитель
ЗАО "Проманалитприбор"
Адрес: ул. Ленина, 89/3, 633010, г. Бердск, Новосибирская обл.
Контакты: (38341) 279-81, 279-82, 279-78
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по: ПГРА 010.00.000 РЭ (2005 г.) для средств измерений, изготовленных до 01.10.2010; МП 242-1080-2010 для средств измерений, изготовленных после 01.10.2010. |
| Признание поверки | Первичная при выпуске из производства: Новосибирский ЦСМС (номер реестра - №025, шифр поверительного клейма - НН)(НТК №06-08). |
Поверители
Скачать
|
Описание типа РБ 03 09 3807 15 [2008-10-10]
rb-03-09-3807-15_2008-10-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3807 15 [2015-05-06]
rb-03-09-3807-15_2015-05-06.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы ПЭМ-2М предназначены для автоматического непрерывного измерения массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), метана (СН4), объемной доли кислорода (О2), диоксида углерода (СО2).
Описание
Газоанализаторы ПЭМ-2М (далее газоанализаторы) представляют собой многоблочные многоканальные приборы непрерывного действия.
Принцип действия газоанализатора:
- по измерительным каналам массовой концентрации оксида азота, оксида углерода, диоксида серы, метана и объемной доли диоксида углерода - оптико-абсорбционный в инфракрасной области спектра;
- по измерительному каналу объемной доли кислорода - электрохимический (измерение объемной доли кислорода (О2) осуществляется выносным измерительным модулем).
Газоанализатор выпускается в двух исполнениях:
- ПГРА 010.00.000-01 - переносной, состоящий из блока анализатора, блока пробо-подготовки, подогреваемой линии пробоотбора и пробоотборного зонда;
- ПГРА 010.00.000-02 - стационарный, состоящий из блока анализатора и системы пробоотбора и пробоподготовки, смонтированной в напольном шкафу.'
Газоанализатор имеет встроенное программное обеспечение, разработанное заводом -изготовителем специально для решения задач измерения массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), метана (СНД объемной доли кислорода (О2) и диоксида углерода (СО2) в дымовых газах топливосжигающих установок. Версия программного обеспечения нанесена на микросхеме ППЗУ. Номер версии программного обеспечения J28.
Газоанализатор имеет полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную заводом - изготовителем на этапе производства газоанализаторов путем установки системы защиты микроконтроллера от чтения и записи.
Газоанализатор обеспечивает выдачу измерительной информации на многострочный жидкокристаллический дисплей и по цифровому выходу (интерфейс RS-485).
Вид климатического исполнения газоанализатора - УХЛ 4.2 по ГОСТ 15150-69.
По времени прогрева газоанализатор относится к группе П-2 по ГОСТ 13320-81.
По времени установления выходного сигнала газоанализатор относится к группе И-4 по ГОСТ 13320-81.
Степень защиты от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды IP30 по ГОСТ 14254-96
Газоанализатор имеет индикаторные каналы (пределы допускаемой погрешности не нормированы):
- скорости потока пробы (диапазон показаний от 0 до 8 дм3/мин);
- массовой концентрации паров воды в пробе на выходе из блока пробоподготовки (диапазон показаний от 0 до 17 г/м3);
- температуры пробы на выходе из блока пробоподготовки (диапазон показаний от 20 до 70 °C).

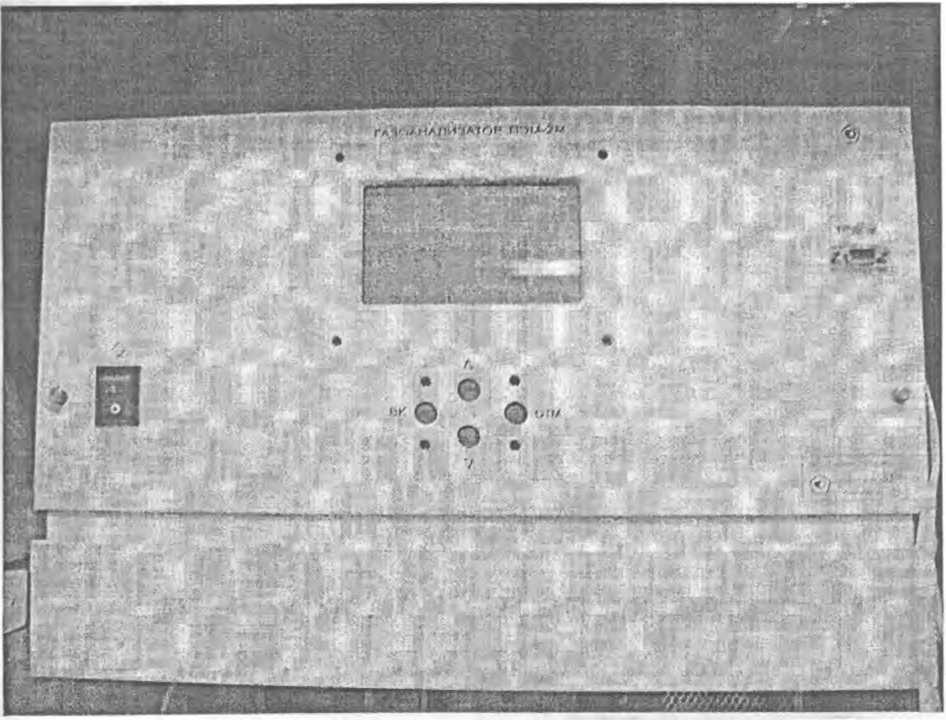

Рисунок 1 - Газоанализатор ПЭМ-2М (блок анализатора)

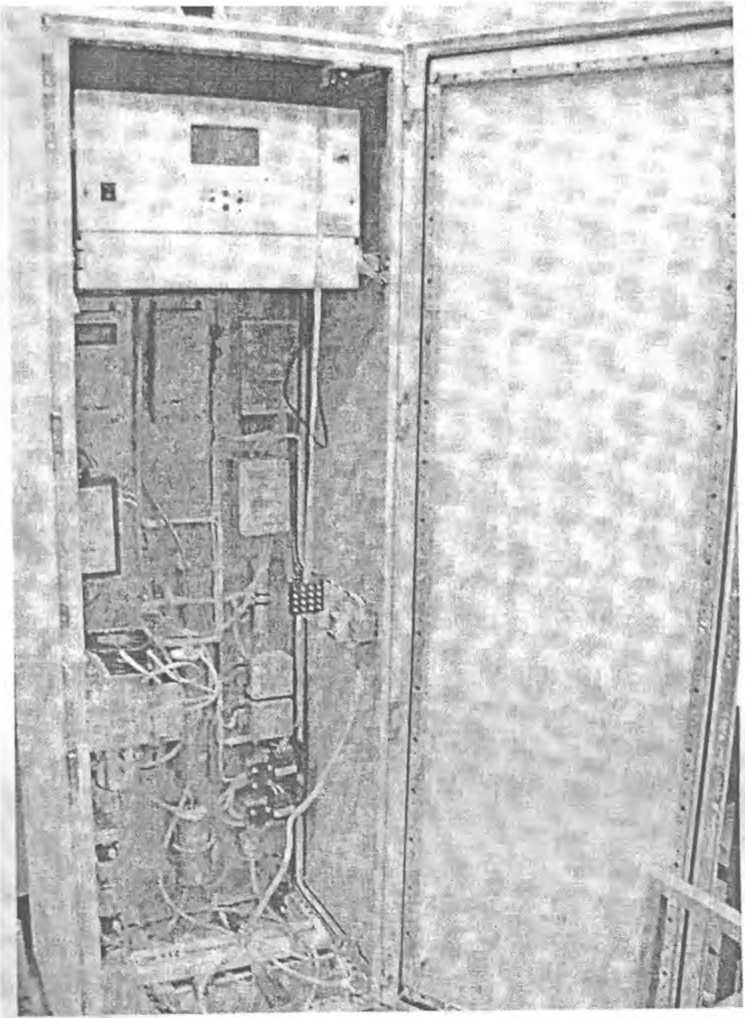

Рисунок 1 - Газоанализатор ПЭМ-2М исполнения ПГРА 010.00.000-02
Технические характеристики
1) Диапазоны измерений, пределы допускаемой основной погрешности и цена деления наименьшего разряда газоанализатора по измерительным каналам приведены в таблице 1.
Таблица 1
|
Определяемый компонент |
Диапазон измерений |
Цена деле-ния наименьшего разряда |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли определяемого компонента, % |
массовой концентрации определяемого компонента, мг/м1 2 3 4 5 6 7 8 |
приведенной |
относительной | ||
|
Кислород (О?) |
от 0 до 5 |
- |
0,1 % (об.д.) |
± 5 |
- |
|
св. 5 до 21 |
- |
- |
±5 | ||
|
Диоксид углерода (СОз) |
от 0 до 30 |
- |
± 10 |
- | |
|
Оксид углерода (СО) |
- |
от 0 до 300 |
1 мг/м2 |
± 10 |
- |
|
- |
св. 300 до 3000 |
- |
±10 | ||
|
Оксид азота (NO) |
- |
от 0 до 300 |
± 10 |
- | |
|
- |
св. 300 до 2000 |
- |
± 10 | ||
|
Диоксид азота (NO2) |
- |
от 0 до 500 |
± 15 |
- | |
|
- |
св. 500 до 2000 |
- |
± 15 | ||
|
Диоксид серы (SO2) |
- |
от 0 до 500 |
± 10 |
— | |
|
- |
св. 500 до 5000 |
- |
±10 | ||
|
Метан (СН4) |
- ; >тоуто |
от 0 до 200 |
±10 |
Того, - <■ | |
|
г: Г .....то-....... |
св. 200 до 2000 |
W |
±10 | ||
Таблица 2
|
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, нс более | ||
|
ширина |
высота |
длина | ||
|
Блок анализатора |
470 |
300 |
310 |
18 |
|
Блок пробоподготовки (для исполнения ПГРА 010.00.000-01) |
500 |
300 |
250 |
12 |
|
Пробоотборный зонд (для исполнения ПГРА 010.00.000-01) |
300 |
120 |
1000 |
1,5 |
|
Система пробоотбора и пробоподготовки (для исполнения ПГРА 010.00.000-02) |
500 |
1900 |
600 |
170 |
10) Средняя наработка на отказ газоанализатора, ч
15000
6
1,5
11) Средний срок службы газоанализатора, лет
12) Средний срок службы электрохимического датчика, лет
Условия эксплуатации газоанализатора
1) Параметры окружающей среды:
- диапазон температуры окружающей среды, °C от 5 до 40
- диапазон атмосферного давления, к Па от 84,0 до 106,7
мм. рт. ст от 630 до 800
- диапазон относительной влажности окружающего воздуха
при температуре 35 °C без конденсации влаги, % от 30 до 90
- синусоидальные вибрации при частоте 25 Гц амплитудой, мм, не более 0,1
2) Параметры газовой пробы на входе в пробоотборное устройство (пробоотборный зонд):
- температура анализируемой среды, °C, не более 800
- разрежение анализируемой среды, кПа, не более 4
|
- диапазон относительной влажности анализируемой среды при температуре 35 °C без конденсации влаги, % - содержание механических примесей, г/м3, не более |
от 30 до 90 30 |
3) Пробоотборное устройство должно обеспечивать следующие параметры газовой
|
пробы на входе в газоанализатор: - диапазон температуры газовой пробы, °C - массовая концентрация паров воды, г/м3, не более - содержание механических примесей, мг/м3, не более - диапазон расхода газовой пробы, дм3/мин |
от 20 до 40 8 1 от 2 до 7 |
Знак утверждения типа
Знак утверждения типа наносится:
- на титульный лист Руководства по эксплуатации типографским методом;
- фотохимическим способом на наружной поверхности корпуса блока анализатора газоанализатора.
Комплектность
Комплект поставки газоанализатора приведен в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
ПГРА 011.00.000-01 или ПГРА 011.00,000-02 |
Газоанализатор ПЭМ-2М, в том числе: |
1 | |
|
ПГРА 011.00.000 |
Блок анализатора |
1 | |
|
ПГРА 012.00.000 |
Блок пробоподготовки |
1 |
Для исполнения ПГРА 011.00.000-01 |
|
Система пробоотбора и пробоподготовки |
1 |
Для исполнения ПГРА 011.00.000-02 | |
|
ПГРА 013.00.000 |
Подогреваемая линия |
1 |
По заказу |
|
Кабель питания |
1 | ||
|
Вставка плавкая |
1 |
2 А, 250 В | |
|
ПГРА 010.00.000 РЭ |
Руководство по эксплуатации |
1 | |
|
МП-242-1080-2010 |
Методика поверки |
1 |
Поверка
осуществляется по документу МП-242-1080-2010 «Газоанализаторы ПЭМ-2М. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» "16" октября 2010 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;
- ГСО-ПГС состава: кислород - азот (номера по реестру ГСО-ПГС ЖМ 3724-87. 3728-87), диоксид углерода - азот (номера по реестру ГСО-ПГС №№ 3777-87. 3783-87). оксид углерода - азот (номера по реестру ГСО-ПГС №№ 3808-87, 3811-87. 3814-87), оксид азота -азот (номера по реестру ГСО-ПГС №№ 4013-87, 8738-2006), диоксид азота - азот (номера по реестру ГСО-ПГС №№ 4029-87, 9187-2008), диоксид серы-азот (номера по реестру ГСО-ПГС №№ 7609-99, 4036-87, 5894-91метан-азот (номера по реестру ГСО-ПГС №№ 3862-87, 3868-87, 3872-87), по ТУ 6-16-2956-92 (с изм. № 5).
Сведения о методах измерений
М етодика измерений приведена в документе «Газоанализатор ПЭМ-2М. ПГРА.010.00.000 РЭ. Руководство по эксплуатации», 2010 г.
Нормативные документы
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
4 ГОСТ 8.578-2008 ГСП Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Газоанализатор ПЭМ-2М. ПГРА.010.00.000 ТУ. Технические условия.
Рекомендации к применению
??:<•*'сндованы для применения в сфере государственного регулирования обеспечения единсттс измерений при осуществлении деятельности в области охраны окружающей средь: в z ~ ~ тьстствии с 102-ФЗ «Об обеспечении единства измерений».
