Газоанализаторы ГТХ-4М

Назначение

Газоанализаторы ГТХ-4М, далее газоанализатор, предназначены для непрерывного контроля содержания примеси кислорода в водороде и примеси водорода в кислороде при производстве водорода методом электролиза воды.

Описание

Принцип действия газоанализатора - термохимический, основанный на измерении теплового эффекта химической реакции окисления водорода кислородом.

Газоанализатор состоит из датчика, клапана электромагнитного, блока контроллера, преобразователя измерительного, блока управления нагревателем, блока выходных сигналов, блока реле, блока индикации.

Датчик конструктивно состоит из блока чувствительных элементов, теплообменника, корпуса термостата и нагревателя. Блок чувствительных элементов установлен в корпусе термостата и крепится к нему винтами посредством втулки и уплотнительного кольца. Корпус термостата имеет теплообменник, необходимый для прогрева анализируемой газовой смеси до температуры, близкой к температуре термостата. Теплообменник выполнен из латуни, закреплён прокладкой и шайбой и имеет резьбовое отверстие для демонтажа. Корпус термостата помещен в нагреватель, на боковой поверхности которого расположена обмотка обогрева. Корпус термостата выполнен из стали 12Х18Н10Т и имеет отверстие для контроля температуры термостата.

Расположенные в датчике блок чувствительных элементов и термостат выдают в преобразователь измерительный электрические сигналы, пропорциональные, соответственно, концентрации измеряемого компонента и температуре термостата. Преобразователь измерительный преобразует полученные сигналы в цифровой код, выдаёт их в блок контроллера и поддерживает температурный режим измерительного и сравнительного чувствительных элементов блока чувствительных элементов. Температура измерительного и сравнительного чувствительных элементов задается, соответственно, регуляторами измерительного и сравнительного чувствительных элементов на уровне (460 ± 5) °C.

Блок чувствительных элементов выполнен в виде неразборной конструкции. В состав блока чувствительных элементов входят точечные трегерные чувствительные элементы (измерительный и сравнительный), для предохранения от обдува защищённые металлопористым колпачком. Корпус блока чувствительных элементов и металлопористый колпачок выполнены из стали 12Х18Н10Т.

Газоанализатор выпускается в двух исполнениях: ГТХ—4МК - для непрерывного измерения содержания примеси кислорода в водороде и ГТХ-4МВ - для непрерывного измерения содержания примеси водорода в кислороде.

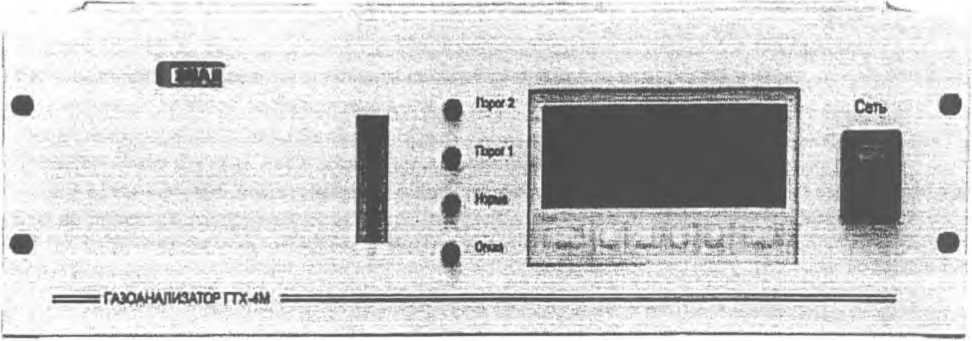

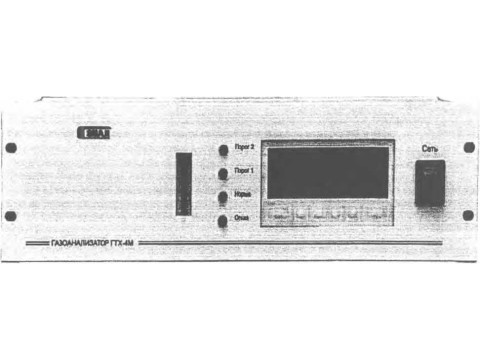

Внешний вид газоанализатора ГТХ-4М показан на рисунке 1.

Рисунок 1 - Газоанализатор ГТХ-4М

Конструкция газоанализатора обеспечивает степень защиты - IP44 по ГОСТ 14254—96.

Программное обеспечение

Программное обеспечение газоанализатора включает встроенную программу GTX4M-5-14, предназначенную для выдачи информации о времени прогрева, о времени наработки газоанализатора, о наличии неисправности, а также для установки порогов и проверки срабатывания сигнализации.

Защита программного обеспечения от преднамеренных изменений обеспечивается путем опломбирования задней крышки газоанализатора.

Защита программного обеспечения от непреднамеренных изменений обеспечивается отсутствием возможности изменения программного обеспечения с кнопок управления газоанализатора.

Уровень защиты программного обеспечения газоанализатора - А в соответствии с МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1                                  .

Диапазон измерений объемной доли в зависимости от исполнения: а) для ГТХ-4МК, %.......S..........................................................................

от 0 до 1;

от 0 до 2;

Технические характеристики

Пределы допускаемой основной абсолютной погрешности измерений

(Ад) газоанализатора, объемной доли, в зависимости от исполнения:

а) для ГТХ-4МК, %...................................................................................... ± 0,04;

б) для ГТХ-4МВ, %..................................................................................... ± 0,08;

Газоанализатор должен обеспечивать выдачу результатов измерений в виде: а) показаний дисплея, выраженных в объёмных долях (%), номинальная цена единицы наименьшего разряда должна составлять..................................... 0,001;

б) аналогового сигнала постоянного тока в диапазоне:

1) (4 - 20) мА при суммарном электрическом сопротивлении линии связи и нагрузки, Ом, не более........................................................................ 500;

2) (0 - 5) мА при суммарном электрическом сопротивлении линии связи и нагрузки, кОм, не более......................................................................... 2,0;

Разность между результатами измерений объемной доли контролируемого компонента,

рассчитанными по выходному токовому сигналу, и показаниями дисплея не более.................................................................................. 0,1-Ад.

Пределы допускаемой вариации показаний газоанализатора для нормальных условий, объемная доля:

а) для ГТХ-4МК, %........................................................ ± 0,02;

б) для ГТХ-4МВ, %....................................................... ± 0,04;

Пределы допускаемой дополнительной абсолютной погрешности газоанализатора от изменения температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур, объемной доли:

а) для ГТХ-4МК, %......................................................... ± 0,015;

б) для ГТХ—4МВ, %........................................................ ,± 0,030;

Предел допускаемой дополнительной абсолютной

погрешности газоанализатора от изменения относительной влажности анализируемого газа..................................................................................... 0,2Ад;

Предел допускаемого времени установления показаний (выходного сигнала) газоанализатора (Тод), с

Время прогрева газоанализатора должно быть, мин, не более... 60;

Питание от сети переменного тока напряжением, В

Диапазон температуры окружающего воздуха, °C ................ от 5 до 45;

Верхнее значение относительной влажности окружающего воздуха при плюс 35 °C, %..............................................................„

Диапазон атмосферного давления, кПа Л............................. от 84,0 до 106,7;

Средняя наработка на отказ, ч, не менее.............................. 30 000;

Потребляемая мощность должна быть, В-A, не более

Габаритные размеры и масса газоанализатора, мм, не более.....     485x135x318;

Масса, кг, не более

Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится на планку, закрепляемую на задней стенке корпуса, а также вносится в паспорт и руководство по эксплуатации на газоанализатор.

Комплектность

Комплектность поставки газоанализатора приведена в таблице 2.

КОЛОСКО9 Д.И.

Таблица 2

Поверка

осуществляется в соответствии с документом МП 40822-09 «Газоанализатор ГТХ-4М Методика поверки», утвержденным ФГУП «Центрохимсерт» 01 июня 2009 г.

Основные средства поверки приведены в таблице 3:

Таблица 3

Сведения о методах измерений

Газоанализатор ГТХ-4М. Руководство по эксплуатации ЛНПК2.840.071РЭ.

Газоанализатор ГТХ-4М. Технические условия ЛНПК2.840.071 ТУ.

Нормативные документы

ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ЛНПК2.840.071 ТУ Технические условия. Газоанализатор ГТХ—4М.

Рекомендации к применению

, Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
