Газоанализаторы ULTIMA X
| Номер в ГРСИ РФ: | РБ 03 09 3565 13 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "MSA Europe GmbH", Швейцария |
Газоанализаторы ULTIMA X (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения и контроля концентрации горючих газов во взрывоопасных зонах, содержания кислорода и токсичных газов в воздухе рабочей зоны, а также выдачи сигнализации при превышении измеряемой величины установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3565 13 |
| Наименование | Газоанализаторы ULTIMA X |
| Год регистрации | 2013 |
| Номер сертификата | 9572 |
| Дата регистрации | 2015-01-05 |
| Срок действия | 2018-02-28 |
| Получатель сертификата | фирма "MSA Europe GmbH", Швейцария (CH)(изготовитель - фирма MSA Deutschland Produktion GmbH, Германия (DE)) |
Производитель / Заявитель
фирма "MSA Europe GmbH", Швейцария (изготовитель - фирма MSA Deutschland Produktion GmbH, Германия)
Адрес: Thiemannstrabe 1, D-12059 Berlin, Germany
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены при наличии необходимых ГСО (ПГС), допущенных к применению в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.1762-2008 (изменение №2). |
Поверители
Скачать
|
Описание типа РБ 03 09 3565 13 [2013-09-24]
rb-03-09-3565-13_2013-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3565 13 [2008-04-21]
rb-03-09-3565-13_2008-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3565 13 [2015-04-27]
rb-03-09-3565-13_2015-04-27.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы ULTIMA X (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения и контроля концентрации горючих газов во взрывоопасных зонах, содержания кислорода и токсичных газов в воздухе рабочей зоны, а также выдачи сигнализации при превышении измеряемой величины установленных пороговых значений.
Область применения - контроль воздуха рабочей зоны и аварийных выбросов в различных отраслях промышленности, в том числе на взрывоопасных объектах.
Описание
Газоанализаторы представляют собой автоматические стационарные приборы непрерывного действия.
Газоанализаторы ULTIMA X выпускают в следующих модификациях: ULTIMA ХЕ, ULTIMA XIR и ULTIMA XL.
Газоанализаторы ULTIMA ХЕ и ULTIMA XIR имеют ЖКИ дисплей, а также обеспечивают считывание данных по токовому выходному сигналу от 4 до 20 мА. Еазоанализаторы ULTIMA XL обеспечивают считывание данных по токовому выходному сигналу от 4 до 20 мА. Газоанализаторы ULTIMA XL укомплектованы блоком HART, позволяющим считывание данных и установку параметров с помощью коммуникатора HART, контроллера или персонального компьютера с HART. Газоанализаторы ULTIMA ХЕ и ULTIMA XIR комплектуются блоком HART по заказу.
Считывание измеренного значения объемной доли компонентов обеспечивается в объемных долях %, или в % НКПР, или в ppm.
Чувствительными элементами в газоанализаторах модификации ULTIMA ХЕ являются датчики:
- каталитические, обеспечивающие измерение концентрации горючих газов;
- электрохимические, обеспечивающие измерение концентрации кислорода и токсичных газов.
В газоанализаторах модификации ULTIMA XIR чувствительными элементами являются инфракрасные датчики, обеспечивающие измерение концентрации горючих газов и СОг.
Чувствительными элементами в газоанализаторах модификации ULTIMA XL являются датчики:
- каталитические и инфракрасные, обеспечивающие измерение концентрации горючих газов и СО2;
- электрохимические, обеспечивающие измерение концентрации кислорода и токсичных газов.
Газоанализаторы позволяют устанавливать три порога сигнализации, при превышении которых срабатывает световая сигнализация и коммутируются опциональные реле тревоги.
В комплектность газоанализаторов могут входить калибратор ULTIMA и/или контроллер ULTIMA.

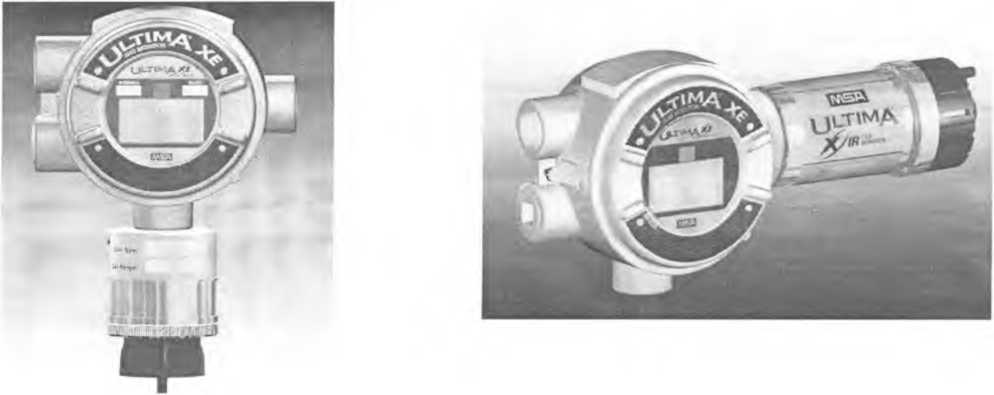

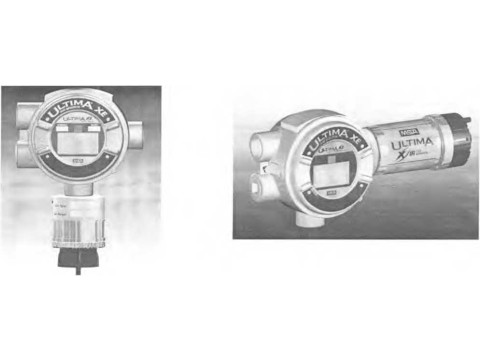

Внешний вид газоанализаторов представлен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Газоанализатор Ultima ХЕ
Газоанализатор Ultima X1R
Газоанализатор Ultima XL
Рисунок I Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов ULTIMA X приведены в таблицах 1 - 5.
Таблица 1 - Метрологические характеристики ULTIMA ХЕ и ULTIMA XL с термокаталитическими сенсорами для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности, % НКПР |
Номинальное время установления показаний Д9„„„,с, не более | |
|
% НКПР |
объемной доли, % | |||
|
метан (СН4) |
от 0 до 50 |
от 0 до 2,2 |
± 5 |
35 |
|
этан (С2Н6) |
от 0 до 50 |
от 0 до 1,25 |
± 5 |
30 |
|
пропан (СзНя) |
от 0 до 50 |
от 0 до 0,85 |
± 5 |
55 |
|
н-бутан (С4Н10) |
от 0 до 50 |
от 0 до 0,7 |
±5 |
38 |
|
изобутан (1-С4Н10) |
от 0 до 50 |
от 0 до 0,65 |
± 5 |
36 |
|
н-пентан (С5Н12) |
от 0 до 50 |
от 0 до 0,7 |
± 5 |
65 |
|
гексан (СбНм) |
от 0 до 50 |
от 0 до 0,5 |
± 5 |
28 |
|
этилен (С2Н4) |
от 0 до 50 |
от 0 до 1,15 |
+ 5 |
27 |
|
ацетилен (С2Н2) |
от 0 до 50 |
от 0 до 1,15 |
±5 |
25 |
|
водород (Н2) |
от 0 до 50 |
от 0 до 2,0 |
±5 |
15 |
|
аммиак (NH3) |
от 0 до 33 |
от 0 до 5 |
±5 |
60 |
|
пропилен (СзНб) |
от 0 до 50 |
от 0 до 1,0 |
± 5 |
30 |
|
циклопентан (С5Ню) |
от 0 до 50 |
от 0 до 0,7 |
± 5 |
47 |
Таблица 2 - Метрологические характеристики газоанализаторов ULTIMA ХЕ и ULTIMA XL с электрохимическими сенсорами для кислорода и вредных газов
|
Определяе мый компонент |
Диапазон показаний |
Диапазон измерений определяемого компонента |
Пределы допускаемой основной погрешности |
Время установлен ИЯ показаний го.9нни > с не более | |
|
абсолютной |
относитель ной | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
о2 (кислород) |
от 0 до 10,0 об.д., % |
от 0 до 10,0 об.д., % |
± 0,5 об.д., % |
- |
50 |
|
от 0 до 25,0 об.д., % |
от 0 до 25,0 об.д., % |
± 0,5 об.д., % |
- | ||
|
СО (оксид углерода) |
от 0 до 100 ppm |
от 0 до 20 ppm |
± 2 ppm |
- |
30 |
|
св. 20 до 100 ppm |
- |
± 10% | |||
|
от 0 до 500 ppm |
от 0 до 20 ppm |
± 2 ppm |
- |
30 | |
|
св. 20 до 500 ppm |
- |
± 10% | |||
|
от 0 до 1000 ppm |
от 0 до 20 ppm |
± 2 ppm |
- |
30 | |
|
св. 20 до 1000 ppm |
- |
± 10% |
30 | ||
|
AsH3 (арсин) |
от 0 до 2,0 ppm |
от 0 до 0.5 ppm |
± 0,1 ppm |
- |
75 |
|
HCN (цианистый водород) |
от 0 до 50 ppm |
от 0 до 10 ppm |
± 2 ppm |
- |
75 |
|
н2 (водород) |
от 0 до 1000 ppm |
от 0 до 1000 ppm |
± 100 ppm |
- |
120 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
H2S (сероводор од) |
от 0 до 10 ppm |
от 0 до 10 ppm |
± 1,5 ppm |
- |
30 |
|
от 0 до 50 ppm |
от 0 до 10 ppm |
± 1,5 ppm |
- | ||
|
от 10 до 50 ppm |
- |
±15% | |||
|
от 0 до 100 ppm |
от 0 до 10 ppm |
± 1,5 ppm |
- | ||
|
св. 10 до 100 ppm |
- |
± 15 % | |||
|
H2S (сероводор од) |
от 0 до 500 ppm |
от 0 до 10 ppm |
± 1,5 ppm |
- |
30 |
|
св. 10 до 500 ppm |
- |
± 15 % | |||
|
NO (оксид азота) |
от 0 до 100 ppm |
от 0 до 4 ppm |
± 0,8 ppm |
- |
30 |
|
св. 4 до 100 ppm |
- |
± 20 % | |||
|
РНз (фосфин) |
от 0 до 2,0 ppm |
от 0 до 2,0 ppm |
± 0.2 ppm |
- |
75 |
|
НС1 (хлористый водород) |
от 0 до 50 ppm |
от 0 до 3 ppm |
± 0,6 ppm |
- |
70 |
|
св. 3 до 50 ppm |
- |
± 20 % | |||
|
NH3 (аммиак) |
от 0 до 50 ppm |
от 0 до 20 ppm |
± 4 ppm |
- |
300 |
|
св. 20 до 50 ppm |
- |
± 20 % | |||
|
от 0 до 100 ppm |
от 0 до 20 ppm |
± 4 ppm |
- | ||
|
св. 20 до 100 ppm |
- |
± 20 % | |||
|
от 0 до 1000 ppm |
от 0 до 50 ppm |
±10 ppm |
- | ||
|
св. 50 до 1000 ppm |
- |
± 20 % | |||
|
С12 (хлор) |
от 0 до 5 ppm |
от 0 до 0,3 ppm |
± 0,06 ppm |
- |
90 |
|
св. 0,3 до 5 ppm |
- |
± 20 % | |||
|
от 0 до 10 ppm |
от 0 до 10 ppm |
± 2,0 ppm |
- |
120 | |
|
от 0 до 20 ppm |
от 0 до 20 ppm |
± 3,0 ppm |
- |
120 | |
|
HF (фтористый водород) |
от 0 до 10 ppm |
от 0 до 10 ppm |
± 1 ppm |
- |
120 |
|
no2 (диоксид азота) |
от 0 до 10 ppm |
от 0 до 1 ppm |
± 0,2 ppm |
- |
60 |
|
св. 1 до 10 ppm |
- |
± 20 % | |||
|
SO2 (диоксид серы) |
от 0 до 25 ppm |
от 0 до 4 ppm |
± 0,5 ppm |
- |
60 |
|
св. 4 до 25 ppm |
- |
± 20 % | |||
|
от 0 до 100 ppm |
от 0 до 100 ppm |
±15 ppm |
- |
60 |
Таблица 3 - Метрологические характеристики ULTIMA XIR и ULTIMA XL с инфракрасными сенсорами для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
объемной доли, % |
% НКПР | |||
|
абсолютной, % НКПР |
относительно й, % | |||
|
1 |
2 |
3 |
4 |
5 |
|
метан (СНд) |
от 0 до 2,2 св. 2,2 до 4,4 |
от 0 до 50 св. 50 до 100 |
±5 |
± 10 |
|
этан (С2Нб) |
от 0 до 1,25 св. 1,25 до 2,5 |
от 0 до 50 св. 50 до 100 |
± 5 |
± 10 |
|
пропан (СзНз) |
от 0 до 0,85 |
от 0 до 50 |
± 5 |
- |
|
св. 0,85 до 1,7 |
св. 50 до 100 |
- |
± 10 | |
|
н-бутан (СЩю) |
от 0 до 0,7 св. 0,7 до 1,4 |
от 0 до 50 св. 50 до 100 |
± 5 |
± 10 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
изобутан (i-C4Hio) |
от 0 до 0,75 |
от 0 до 50 |
± 5 |
- |
|
н-пентан (С5Н12) |
от 0 до 0,7 |
от 0 до 50 |
л- 5 |
- |
|
гексан (СбНи) |
от 0 до 0,5 |
от 0 до 50 |
± 5 |
- |
|
этилен (С2Н4) |
от 0 до 1,15 |
от 0 до 50 |
± 5 |
- |
|
2-бутанон (метил этил кетон, С4Н8О) |
от 0 до 0,9 |
от 0 до 50 |
± 8 |
- |
|
ацетон (СзНбО) |
от 0 до 1,25 |
от 0 до 50 |
л 8 |
- |
|
1,3-бутадиен (С4Н6) |
от 0 до 0,7 |
от 0 до 50 |
± 8 |
- |
|
ДИЭТИЛОВЫЙ эфир (С4Н10О) |
от 0 до 0,85 |
от 0 до 50 |
л 8 |
- |
|
Этанол (этиловый спирт, С2Н5ОН) |
от 0 до 1,55 |
от 0 до 50 |
± 8 |
- |
|
Этиленоксид (С2Н4О) |
от 0 до 1,3 |
от 0 до 50 |
±8 |
- |
|
2-пропанол (изопропиловый спирт, СНзСН(ОН)СНз) |
от 0 до 1,0 |
от 0 до 50 |
± 8 |
- |
|
пропилен оксид (СзНбО) |
от 0 до 0,95 |
от 0 до 50 |
± 8 |
- |
|
Толуол (СбН5СНз) |
от 0 до 0,55 |
от 0 до 50 |
л 8 |
- |
|
циклопентан (С5Н10) |
от 0 до 0,7 |
от 0 до 50 |
л 8 |
- |
|
изобутилен (LC4H8) |
от 0 до 0,8 |
от 0 до 50 |
± 8 |
- |
|
Метанол (метиловый спирт, СНзОН) |
от 0 до 2,75 |
от 0 до 50 |
л 8 |
- |
|
Циклогексан (СбН^) |
от 0 до 0,6 |
от 0 до 50 |
л 8 |
- |
Таблица 4 - Метрологические характеристики ULTIMA XIR и ULTIMA XL с инфракрасным сенсором для измерения объемной доли диоксида углерода___________________________________
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % |
Время установления показаний с, не более |
|
Диоксид углерода (СО2) |
от 0 до 2 |
л 0,1 |
45 |
|
от 0 до 5 |
л 0,2 |
Таблица 5
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Дрейф |
настройки нулевой точки, % в г, не более |
5 % |
|
настройки концентрации контрольного газа, % в г, не более |
10% | |
|
Шумы |
не более |
1 % от диапазона измерений |
|
Время срабатывания, с, не более |
Т20 (для кислорода и токсичных газов) |
12 20 (этиленоксид) |
|
Т50 (для кислорода и токсичных газов) |
30 45 (этиленоксид) | |
|
Т5о (для горючих газов) |
10 | |
|
Т90 (для горючих газов) |
30 | |
Продолжение таблицы 5
|
1 |
2 | ||
|
Диапазон температур окружающего воздуха при эксплуатации,°C (для Ultima XIR, Ultima ХЕ) |
Токсичные газы и кислород |
от 0 до 40 (от минус 20 до плюс 50)* от 0 до 30 (для NH3) (от минус 10 до плюс 40 (для NH3))* | |
|
Горючие газы (каталитический датчик) |
от минус 40 до плюс 60 | ||
|
Горючие газы (ПК-датчик) |
от минус 40 до плюс 60 | ||
|
Диапазон температур окружающего воздуха при эксплуатации,°C (для Ultima XL) |
Токсичные газы, кислород, горючие газы |
от минус 40 до плюс 60 | |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, °C (для Ultima XIR) |
от 0 % до 95 % (без конденсации) | ||
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, °C (для Ultima ХЕ и Ultima XL) |
от 15 % до 95 % (без конденсации) | ||
|
Выходной сигнал |
от 4 до 20 мА | ||
|
Напряжение питания или источник питания |
от 19 до 30 В | ||
|
Еабаритные размеры, мм, не более |
Ultima XIR |
320x150x100 | |
|
Ultima ХЕ |
162x262x100 | ||
|
Ultima XL |
180x103x224 | ||
|
Масса, кг, не более |
Ultima XIR |
4,9 | |
|
Ultima XE |
4.9 | ||
|
Ultima XL |
3,5 | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IP 66 | ||
* - Обозначен расширенный диапазон окружающего воздуха при эксплуатации.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации газоанализатора.
Комплектность
Комплект поставки газоанализаторов указан в таблице 6
Таблица 6
|
Наименование |
Количество, шт. |
|
Г азоанализатор |
1 |
|
Калибратор |
1 |
|
Контроллер |
1* |
|
Адаптер |
1 |
|
Монтажный набор |
1* |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1762-2008 "Газоанализаторы ULTIMA X. Методика поверки" |
1 * * |
Примечание: * - поставляются по отдельному заказу;
- на партию приборов
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "MSA Europe GmbH", Швейцария (изготовитель - фирма "MSA Deutschland Produktion GmbH", Германия).
МРБ МП.1762-2008 "Газоанализаторы ULTIMA X. Методика поверки".
Заключение
Газоанализаторы ULTIMA X соответствуют требованиям документации фирмы "MSA Europe GmbH", Швейцария (изготовитель - фирма "MSA Deutschland Produktion GmbH", Германия).
Межповерочный интервал - не более 6 месяцев (для газоанализаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
Другие Газоанализаторы
