Газоанализаторы ALTAIR
| Номер в ГРСИ РФ: | РБ 03 09 3563 14 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "Mine Safety Appliances Company (MSA), LLC", США |
Газоанализаторы серии ALTAIR (в дальнейшем - газоанализаторы) предназначены для контроля и измерения уровня концентрации токсичных, горючих газов и определения недостатка или избытка кислорода в воздухе рабочей зоны, а также выдачи сигнализации о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3563 14 |
| Наименование | Газоанализаторы ALTAIR |
| Год регистрации | 2014 |
| Номер сертификата | 9470 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2018-02-28 |
| Получатель сертификата | фирма "Mine Safety Appliances Company (MSA), LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Mine Safety Appliances Company (MSA), LLC"
Адрес: 1000 Cranberry Woods Drive, Cranberry Township, PA 16066
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены при наличии необходимых ГСО, допущенных к применению в Республике Беларусь |
| Методика поверки | Поверка проводится по МРБ МП.1761-2008 (извещение №3). |
Поверители
Скачать
|
Описание типа РБ 03 09 3563 14 [2015-04-24]
rb-03-09-3563-14_2015-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3563 14 [2013-09-23]
rb-03-09-3563-14_2013-09-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3563 14 [2008-10-08]
rb-03-09-3563-14_2008-10-08.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы серии ALTAIR (в дальнейшем - газоанализаторы) предназначены для контроля и измерения уровня концентрации токсичных, горючих газов и определения недостатка или избытка кислорода в воздухе рабочей зоны, а также выдачи сигнализации о превышении установленных пороговых значений.
Область применения - контроль воздуха рабочей зоны и аварийных выбросов в различных отраслях промышленности, в том числе на взрывоопасных объектах.
Описание
Газоанализаторы изготавливают следующих модификаций: ALTAIR, ALTAIR PRO, ALTAIR 4X, ALTAIR 5X, ALTAIR 5X IR, ALTAIR 2X.
Газоанализаторы ALTAIR, ALTAIR PRO представляю! собой автоматические портативные одноканальные приборы непрерывного действия.
Газоанализаторы ALTAIR выпускают следующих исполнений: ALTAIR О2 (кислород), ALTAIR H2S (сероводород), ALTAIR СО (оксид углерода). Принцип действия - электрохимический.
Газоанализаторы ALTAIR PRO выпускают следующих исполнений: ALTAIR PRO О2 (кислород), ALTAIR PRO H2S (сероводород), ALTAIR PRO CO (оксид углерода), ALTAIR PRO NO2 (диоксид азота), ALTAIR PRO SO2 (диоксид серы), ALTAIR PRO NH3 (аммиак), ALTAIR PRO CL2 (хлор), ALTAIR PRO HCN (синильная кислота), ALTAIR PRO PH3 (фосфин), каждое из которых имеет первичный измерительный преобразователь, предназначенный для измерения одного определяемого компонента. Принцип действия - электрохимический.
Газоанализаторы ALTAIR и ALTAIR PRO обеспечивают срабатывание сигнализации по двум порогам - нижнему "LO" и верхнему "НГ. При превышении значения установленных пороговых значений срабатывает световая и звуковая сигнализация, а также вибрационный сигнал тревоги. Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации.
Газоанализаторы ALTAIR, ALTAIR PRO поставляются с памятью данных и выводом данных на персональный компьютер при помощи ИК-порта.
Газоанализаторы ALTAIR 4Х, ALTAIR 5Х и ALTAIR 5Х IR представляют собой автоматические портативные многоканальные приборы непрерывного действия.
Газоанализаторы ALTAIR 4Х могут комплектоваться максимум 3 датчиками рения 4 компонентов. Газоанализаторы ALTAIR 4Х могут выпускаться со следую измерений: О2 (кислород), СО (оксид углерода), H2S (сероводород), NO2 (диоксид оксид серы), метан (СН4), пропан (С3Н8), бутан (С4Н]0), пентан (С5Н]2), водород (Н2), гексан (С6Н14).
Принцип действия:
- по каналу горючих газов - термокаталитический;
- по каналу объемной доли кислорода, объемной доли или массовой концентрации оксида углерода и сероводорода - электрохимический.
Газоанализаторы могут комплектоваться сдвоенными электрохимическими датчиками Xcell: CO/NO2, H2S-LC/SO2, H2S/CO, H2S-LC/CO, H2S-Co Н2 Res.
Термокаталитические датчики выпускаются в следующих исполнениях: XCell EX (стандартный), XCell ЕХ-М (оптимизированный для применения на шахтах), XCell ЕХ-Н (оптимизированный для высоких углеводородов).
Газоанализатор исполнения AETAIR 5Х может комплектоваться максимум 4 датчиками для измерения до 5 определяемых компонентов: термокаталитическим на горючие газы, электрохимическими на токсичные газы.
Газоанализатор исполнения ALTAIR 5Х IR может комплектоваться максимум 5 датчиками для измерения до 6 определяемых компонентов: термокаталитическим на горючие газы, инфракрасным на горючие газы или диоксид углерода, электрохимическими на токсичные газы.
В составе газоанализаторов ALTAIR 5Х, ALTAIR 5Х IR могут использоваться сдвоенные электрохимические датчики XCell CO/NO2, H2S-LC/SO2, H2S/CO, H2S-LC/CO, H2S-C0 Н2 Res.
Газоанализаторы ALTAIR 5Х, ALTAIR 5Х IR могут выпускаться со следующими каналами измерений: О2 (кислород), СО (оксид углерода), H2S (сероводород), SO2 (диоксид серы), NO? (диоксид азота), NO (оксид азота), NH3 (аммиак), РН3 (фосфин), HCN (цианистый водород), , СН4 (метан), С3Н8 (пропан), С4Ню (бутан), СО2 (диоксид углерода) , C5Hi2 (пентан), Н2 (водород), C6Hi4 (гексан).
Термокаталитические датчики выпускаются в следующих исполнениях: XCell EX (стандартный), XCell ЕХ-М (оптимизированный для применения на шахтах), XCell ЕХ-Н (оптимизированный для высоких углеводородов).
Газоанализаторы ALTAIR 2Х представляют собой автоматические портативные одноканальные или двухканальные приборы непрерывного действия.
Газоанализаторы ALTAIR 2Х могут выпускаться со следующими каналами измерений: SO2 (диоксид серы), NO2 (диоксид азота), СО (оксид углерода), H2S (сероводород), С12 (хлор), NH3 (аммиак). Принцип действия - электрохимический.
В составе газоанализаторов ALTAIR 2Х могут использоваться сдвоенные электрохимические датчики XCell: CO/H2S, H2S-LC/CO, H2S-LC/SO2, NO2/CO.
В газоанализаторах ALTAIR 2X исполнения СО/ H2S-Pulse использована технология XCell Pulse, позволяющая проводить проверку прибора без подачи газа.
Газоанализаторы выполнены во взрывозащищенном исполнении с маркировками взрыво
защиты:
- ALTAIR
- ALTAIR PRO
- ALTAIR 4X
- ALTAIR 5X
- ALTAIR 5X IR
- ALTAIR 2X
OEx ia ПС T4 Ga OEx ia ПС T4 Ga PO Ex ia I Ma или PO Ex ia s I Ma OEx ia ПС T4 Ga или lEx d ia mb ПС T4 Gb PO Ex ia I Ma или PO Ex ia s I Ma
OEx ia ПС ТЗ, T4 Ga или 1 Ex d ia mb ПС ТЗ, T4 Gb
PO Ex ia s I Ma lExdeia mb ПС T4 Gb lEx ia ПС T4 Gb
В комплектность газоанализаторов могут входить автоматические устройства "Galaxy GX П", предназначенные для автоматической подачи поверочных газовых смесей, проверки работоспособности и управления режимами настройки газоанализаторов.
Схема с указанием места нанесения знака поверки в виде клейма-наклейкт^щацтугдена в Приложении А к описанию типа.
т 2
Бел'
в 12

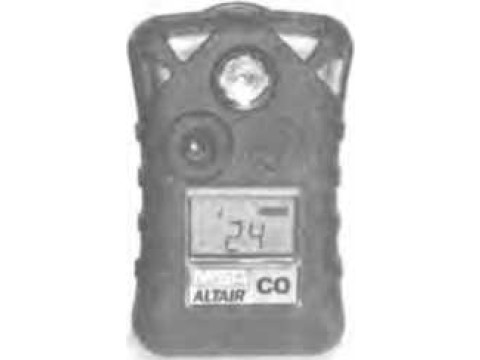

Газоанализатор ALTAIR
Газоанализатор AL FAIR PRO

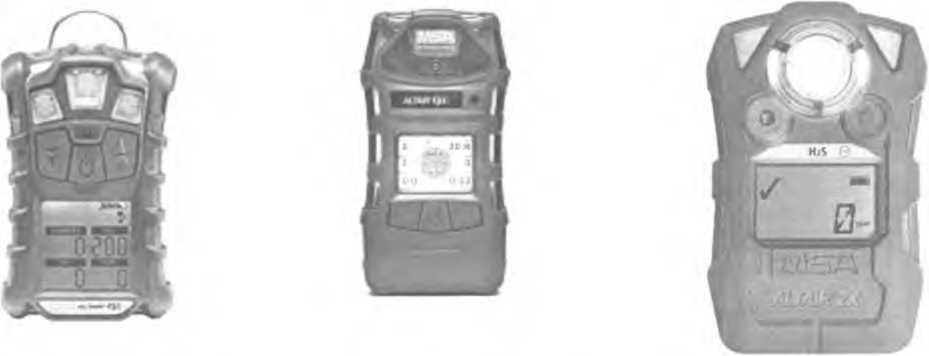

Газоанализатор ALTAIR 4X Газоанализатор AL 1 AIR 5X I азоанализатор ALTAIR 2X
Рисунок I Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики газоанализаторов ALTAIR указаны в таблицах 1-2
Таблица 1
|
Исполнение газоанализатора |
Пороги срабатывания ст налнзацни |
Зав. установка порога срабатывания сигнализации (2 устанавливаемых порога) |
Пределы допускаемой погрешности срабатывания порогового ус тройства | |
|
абсолютной |
относительной | |||
|
ALTAIR О2 (кислород) |
LO |
19.5 об. д.. % |
± 1.0 об. д„ % |
- |
|
III |
23.0 об. д.. % | |||
|
ALTAIR ILS (сероводород) |
LO |
10 ppm |
- |
±25 % |
|
III |
15 ppm | |||
|
ALTAIR СО (оксид углерода) |
LO |
25 ppm |
- |
±25 % |
|
Hl |
100 ppm | |||
Примечание.
LO - нижний порог срабатывания сигнализации;
III- верхний порог срабатывания сигнализации.
В процессе эксплуатации пользователь имеет возможность перенастройки заводских установок порогов срабатывания на значения, приведенные таблице
|
Измеряемые характеристики |
Значения |
|
Диапазон показаний концентрации О2 |
от 0 до 25 об. д., % |
|
Диапазон показаний концентрации H2S |
от 0 до 100 ppm |
|
Диапазон показаний концентрации СО |
от 0 до 500 ppm |
Основные метрологические характеристики газоанализаторов ALTAIR PRO указаны в таблицах 3-5
Таблица 3
|
Исполнение газоанализатора |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Время установ-ления показаний Т() 9ном, С, не более | ||
|
абсолютной |
приведенной |
относи ситель-тель-ной | ||||
|
ALTAIR PRO О2 (кислород) |
от 0 до 25 об.д., % |
от 2 до 25 об.д., % |
±0,7 об. д., % |
- |
- |
30 |
|
ALTAIR PRO H2S (сероводород) |
от 0 до 200 ppm |
от 0 до 10 ppm |
- |
±20 % |
- |
30 |
|
от 10 до 200 ppm |
- |
±20 % | ||||
|
ALTAIR PRO CO (оксид углерода) |
от 0 до 1500 ppm |
от 0 до 20 ppm |
- |
±20 % |
- |
60 |
|
от 20 до 1500 ppm |
- |
±20 % | ||||
|
ALTAIR PRO NO2 (диоксид азота) |
от 0 до 20,0 ppm |
от 0 до 5 ppm |
- |
±25 % |
- |
66 |
|
от 5 до 20 ppm |
- |
±25 % | ||||
|
ALTAIR PRO SO2 (диоксид серы) |
от 0 до 20,0 ppm |
от 0 до 5 ppm |
- |
±25 % |
- |
83 |
|
от 5 до 20 ppm |
- |
±25 % | ||||
|
ALTAIR PRO NH3 (аммиак) |
от 0 до 100 ppm |
от 0 до 25 ppm |
- |
±25 % |
- |
66 |
|
от 25 до 100 ppm |
- |
±25 % | ||||
|
ALTAIR PRO CL2 (хлор) |
от 0 до 20,0 ppm |
от 0 до 5 ppm |
- |
±25 % |
- |
180 |
|
от 5 до 20 ppm |
- |
±25 % | ||||
|
ALTAIR PRO HCN (синильная кислота) |
от 0 до 30,0 ppm |
от 0 до 10 ppm |
- |
±25 % |
- |
220 |
|
ALTAIR PRO PH3 (фосфин) |
от 0 до 5,0 ppm |
от 0 до 1 ppm |
- |
±25 % |
- |
66 |
Таблица 4
|
Исполнение газоанализатора |
Диапазон показаний, мг/м3 |
Диапазон измерений, мг/м3 |
Пределы допускаемой основной погрешности, не более |
Время установления по-казаний То,9ном? с, не более | |
|
приведенной, % |
относительной, % | ||||
|
ALTAIR PRO СО (оксид углерода) |
от 0 до 1740 |
от 0 до 20 |
±20 |
- |
60 |
|
от 20 до 1740 |
- |
±20 | |||
|
ALTAIR PRO H2S (сероводород) |
от 0 до 284 |
от 0 до 10 |
±20 |
- |
30 |
|
от 10 до 284 |
- |
± 20 | |||
|
ALTAIR PRO NH3 (аммиак) |
от 0 до 70 |
от 0 до 20 |
±25 |
- |
66 |
|
от 20 до 70 |
- |
± 25 | |||
|
ALTAIR PRO CL2 (хлор) |
от 0 до 59 |
от 0 до 15 |
± 25 |
- |
180 |
|
от 15 до 59 |
- |
±25 | |||
|
Измеряемый компонент |
Заводская установка порогов срабатывания сигнализации (2 настраиваемых порога) | |
|
Порог 1 (LO) |
Порог 2 (Hl) | |
|
О2 (кислород) |
19,5 об.д.,% 19,5 об. д., % |
23,0 об. д., % 18,0 об. д., % |
|
СО (оксид углерода) |
25 ppm |
100 ppm |
|
СО (оксид углерода) (пожарный вариант) |
25 ppm |
100 ppm |
|
СО (оксид углерода) (вариант для металлургов) |
75 ppm |
200 ppm |
|
СО (оксид углерода) |
30 ppm |
60 ppm |
|
H2S (сероводород) |
10 ppm |
15 ppm |
|
H2S (сероводород) |
5 ppm |
10 ppm |
|
H2S (сероводород) |
7 ppm |
14 ppm |
|
NH3 (аммиак) |
25 ppm |
50 ppm |
|
CL2 (хлор) |
0,5 ppm |
1,0 ppm |
|
CLO2 (диоксид хлора) |
0,1 ppm |
0,3 ppm |
|
HCN (синильная кислота) |
4,7 ppm |
10,0 ppm |
|
NO2 (диоксид азота) |
2,0 ppm |
5,0 ppm |
|
РН3 (фосфин) |
0,3 ppm |
1,0 ppm |
|
SO2 (диоксид серы) |
2,0 ppm |
5,0 ppm |
Технические характеристики газоанализатора ALTAIR, ALTAIR PRO приведены в таблице 6
Таблица 6
|
Характеристика |
Значение |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 20 до плюс 50 от минус 40 до плюс 50 (кратковременное использование) |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 10 до 95 (без конденсации влаги) |
|
Диапазон температур окружающего воздуха при хранении и транспортировании,°C |
от 0 до плюс 40 |
|
Габаритные размеры, мм, не более |
81x51x23 |
|
Масса, г, не более |
112 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 67 |
|
Время срабатывания сигнализации, с, не более |
60 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в диапазоне рабочих температур, в долях от предела допускаемой основной погрешности |
1,0 |
Основные метрологические и технические характеристики газоанализаторов ALTAIR 4Х указаны в таблицах 7-10.
Таблица 7
|
Измеряемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой погрешности измерений |
Время установления показаний, с, Точном, не более | |
|
абсолютной |
относительной | ||||
|
о2 (кислород) |
от 0 до 30 об. д„ % |
от 2 до 25 об. д., % |
±0,7 об. д., % |
- |
10 60* |
|
СО (оксид углерода) |
от 0 до 1999 ppm |
от 0 до 40 ppm |
±4 ppm |
- |
15 60* |
|
свыше 40 до 1999 ppm |
- |
±10% | |||
|
H2S (сероводород) |
от 0 до 200 ppm |
от 0 до 10 ppm |
±2 ppm |
- |
15 60* |
|
свыше 10 до 200 ppm |
- |
±20 % | |||
|
H2S (сероводород) |
от 0 до 100 ppm |
от 0 до 3,3 ppm |
±0,5 ppm |
- |
15 60* |
|
свыше 3,3 до 100 РРт |
- |
±15 % | |||
|
no2 (диоксид азота) |
от 0 до 50 ppm |
от 0 до 5,0 ppm |
±1 ppm |
- |
15 60* |
|
свыше 5,0 до 50 ppm |
- |
±20 % | |||
|
SO2 (диоксид серы) |
от 0 до 20 ppm |
от 0 до 5,0 ppm |
±1 ppm |
- |
20 60* |
|
свыше 5,0 до 20 ppm |
- |
±20 % | |||
* Значения для температурных поддиапазонов от минус 20 °C до 0 °C и от плюс 40 °C до плюс 60 °C.
Таблица 8
|
Измеряемый компонент |
Диапазон показаний, мг/м3 |
Диапазон измерений, мг/м3 |
Пределы допускаемой погрешности измерений |
Время установления показаний, с, Точном- не более | |
|
абсолютной, мг/мл |
относительной, % | ||||
|
СО (оксид углерода) |
от 0 до 1999 |
от 0 до 50 |
±5 |
- |
15 60* |
|
свыше 50 до 1999 |
- |
±10 | |||
|
H2S (сероводород) |
от 0 до 284 |
от 0 до 10 |
±2 |
- |
15 60* |
|
свыше 10 до 284 |
- |
±20 | |||
|
H2S (сероводород) |
от 0 до 142 |
от 0 до 5 |
±0,7 |
- |
15 60* |
|
свыше 5 до 142 |
- |
±15 | |||
|
no2 (диоксид азота) |
от 0 до 94 |
от 0 до 10 |
±2,0 |
- |
15 60* |
|
свыше 10 до 94 |
- |
±20 | |||
|
SO2 (диоксид серы) |
от 0 до 52 |
от 0 до 13 |
±2,5 |
- |
20 60* |
|
свыше 13 до 52 |
- |
±20 | |||
* Значения для температурных поддиапазонов от минус 20 °C до 0 °C и от плюс 40 °C до плюс 60 °C.
|
Измеряемый компонент |
Диапазон измерений |
Пределы допускаемой погрешности измерений, %, НКПР |
Время установления показаний, С, То.9ном, не более | |
|
% НКПР |
объемная доля, % | |||
|
Метан (СН4) |
от 0 до 50 |
от 0 до 2,2 |
±5 |
10 |
|
Метан (СН4) |
- |
от 0 до 2,5 |
±0,22 об. д., % |
10 |
|
Пропан (СзН§) |
от 0 до 50 |
от 0 до 0,85 |
±5 |
15 |
|
Бутан (С4Н10) |
от 0 до 50 |
от 0 до 0,7 |
±5 |
25 |
|
Пентан (С5Н1Д |
от 0 до 50 |
от 0 до 0,7 |
±5 |
15 |
|
Водород (Н2) |
от 0 до 50 |
от 0 до 2,0 |
±5 |
10 |
|
Г ексан |
от 0 до 50 |
от 0 до 0,5 |
±5 |
30 |
Предел допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в диапазоне рабочих температур, в долях от предела допускаемой основной погрешности для:
-О2
- горючих газов
-СО
-H2S
-NO2
-SO2
Таблица 10
|
Наименование характеристики |
Значение |
|
Диапазон температур окружающего воздуха при эксплуатации и транспортировании, °C |
от минус 20 до плюс 60 от минус 40 (использование не более 1 ч) |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 5 до 90 (без конденсации влаги) |
|
Габаритные размеры, мм, не более |
112x76x35 |
|
Масса, г, не более |
222 |
|
Степень защиты оболочки по РОСТ 14254 |
IP 67 |
Основные метрологические и технические характеристики газоанализаторов
ALTAIR 5Х, ALTAIR 5Х IR указаны в таблицах 11-13.
Таблица 11
|
Измеряемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой погрешности измерений |
Время установления показаний, с, Точном, не более | |
|
абсолютной |
относительной | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
электрохимический датчик | |||||
|
о2 (кислород) |
от 0 до 30 об. д., % |
от 2 до 25 об. д„ % |
±0,7 об. д., % |
- |
10 15* |
|
СО (оксид углерода) |
от 0 до 1999 ppm |
от 0 до 50 ppm |
±5 ppm |
- |
20 30* |
|
свыше 50 до 1999 ppm |
- |
±10% | |||
|
H2S (сероводород) |
от 0 до 100 ppm |
от 0 до 10 ppm |
±1,5 ppm |
- |
15 30* |
|
свыше 10 до 100 ppm |
- |
±15 % | |||
|
от 0 до 200 ppm |
от 0 до 10 ppm |
±2 ppm |
- |
_ 15 | |
|
свыше 10 до 200 ppm |
- |
±20% л | |||
Продолжение таблицы 11
|
1 |
2 |
3 |
4 |
5 |
6 |
|
so2 (диоксид серы) |
от 0 до 20 ppm |
от 0 до 1 ppm |
±0,2 ppm |
- |
20 40* |
|
свыше 1 до 20 ppm |
- |
±20 % | |||
|
no2 (диоксид азота) |
от 0 до 20 ppm |
от 0 до 2 ppm |
±0,3 ppm |
20 40* | |
|
свыше 2 до 20 ppm |
- |
±15 % | |||
|
NO (оксид азота) |
от 0 до 200 ppm |
от 0 до 10 ppm |
±2 ppm |
- |
60 90* |
|
свыше 10 до 200 ppm |
- |
±20 % | |||
|
NH3 (аммиак) |
от 0 до 100 ppm |
от 0 до 20 ppm |
±2 ppm |
- |
40 60* |
|
свыше 20 до 100 ppm |
- |
±10% | |||
|
РНз (фосфин) |
от 0 до 5 ppm |
от 0 до 2 ppm |
±0,25 ppm |
- |
30 60* |
|
свыше 2 до 5 ppm |
- |
±20 % | |||
|
HCN (цианистый водород) |
от 0 до 30 ppm |
от 0 до 10 ppm |
±2 ppm |
- |
30 60* |
|
свыше 10 до 30 ppm |
- |
±20 % | |||
|
С12 (хлор) |
от 0 до 10 ppm |
от 0 до 2 ppm |
±0,4 ppm |
- |
30 60* |
|
свыше 2 до 10 ppm |
- |
±20 % | |||
|
инфракрасный оптический датчик | |||||
|
СН4 (метан) |
от 0 до 100 об. д., % |
от 0 до 50 об. д., % |
±5 об. д., % |
- |
34 60* |
|
свыше 50 до 100 об. д., % |
- |
±10 % | |||
|
с3н8 (пропан) |
от 0 до 100 об. д., % |
от 0 до 50 об. д., % |
±5 об. д., % |
- |
36 60* |
|
свыше 50 до 100 об. д., % |
- |
±10% | |||
|
с4н|0 (бутан) |
от 0 до 25 об. д., % |
от 0 до 10 об. д., % |
±1 об. д., % |
- |
35 60* |
|
свыше 10 до 25 об. д., % |
- |
±10 % | |||
|
СО2 (диоксид углерода) |
от 0 до 10 об. д., % |
от 0 до 2,5 об. д., % |
±0,1 об. д., % |
- |
35 60* |
|
свыше 2,5 до 10 об. д., % |
- |
±4 % | |||
|
* Значения для температурных поддиапазонов от минус 20 °C до минус 10 °C и от плюс 40 °C до плюс 50 °C. "азоанализатор обеспечивает возможность отображения результатов измерений в единицах массовой концентрации лг/м3 (пересчет объемной доли в массовую концентрацию проводится автоматически для условий 20 °C, 760 мм рт. ст.). | |||||
Таблица 12
|
Измеряемый компонент |
Диапазон измерений |
Пределы допускаемой погрешности измерений, %, НКПР |
Время установления показаний, С, То.9ном, не более | |
|
% НКПР |
объемная доля, % | |||
|
Метан (СН4) |
от 0 до 50 |
от 0 до 2,2 |
±5 |
10 |
|
Метан (СН4) |
- |
от 0 до 2,5 |
±0,22 об. д., %о |
10 |
|
Пропан (С3Н8) |
от 0 до 50 |
от 0 до 0,85 |
±5 |
15 |
|
Бутан (С4Ню) |
от 0 до 50 |
от 0 до 0,7 |
±5 |
25 |
|
Пентан (С5Н12) |
от 0 до 50 |
от 0 до 0,55 |
±5 |
25 |
|
Водород (Н2) |
от 0 до 50 |
от 0 до 2,0 |
±5 |
10 |
|
Г ексан |
от 0 до 50 |
от 0 до 0,5 |
±5 |
30 |
Предел допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в диапазоне рабочих температур, в долях от предела допускаемой основной погрешности для:
-о2
- электрохимических датчиков, кроме О2 и СО
-СО
|
Наименование характеристики |
Значение |
|
Диапазон температур окружающего воздуха при эксплуатации и транспортировании, °C |
от минус 20 до плюс 50 от минус 40 до плюс 50 (кратковременное использование) |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 15 до 90 (без конденсации влаги) |
|
Габаритные размеры, мм, не более |
170x90x50 |
|
Масса, кг, не более |
0,5 (ALTAIR 5Х) 0,7 (ALTAIR 5Х IR) |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 65 |
Основные метрологические и технические характеристики газоанализаторов ALTAIR 2Х, указаны в таблицах 14-16
Таблица 14
|
Определяемый компонент |
Диапазон показаний, ррщ |
Диапазон измерений, ppm |
Пределы допускаемой основной погрешности |
Время установ-ления показаний, С, Т() 9Н0М, не более | |||
|
в стандартном температурном диапазоне |
в расширенном температурном диапазоне | ||||||
|
абсолютной, ррш |
относительной, °/с |
абсолютной, ppm |
относительной, % | ||||
|
СО оксид углерода |
от 0 до 1999 |
от 0 до 50 |
±5 |
- |
± 10 |
- |
15 |
|
св. 50 до 1999 |
- |
± 10 |
- |
±20 | |||
|
СО-НС оксид углерода |
от 0 до 9999 |
от 0 до 100 |
± 10 |
- |
±25 |
- |
15 |
|
св. 100 до 9999 |
- |
± 10 |
- |
±20 | |||
|
H2S сероводород (Pulse, CO/H2S) |
от 0 до 200 |
от 0 до 20 |
±2 |
- |
±5 |
- |
15 |
|
св. 20 до 200 |
- |
± 10 |
- |
±20 | |||
|
H2S сероводород (H2S-LC/CO, H2S-LC/SO2) |
от 0 до 100 |
от 0 до 10 |
± 1 |
- |
±5 |
- |
15 |
|
св. 10 до 100 |
- |
± 10 |
- |
±20 | |||
|
С12 Хлор |
от 0 до 10 |
от 0 до 2 |
±0,2 |
- |
±0,5 |
- |
30 |
|
св. 2 до 10 |
- |
± 10 |
- |
±20 | |||
|
NH3 аммиак |
от 0 до 100 |
от 0 до 20 |
±2 |
- |
±5 |
- |
40 |
|
св. 20 до 100 |
- |
± 10 |
- |
±20 | |||
|
NO2 диоксид азота (NO2/CO) |
от 0 до 50 |
от 0 до 20 |
±2 |
- |
± 3 |
- |
15 |
|
св. 20 до 50 |
- |
± 10 |
- |
±20 | |||
|
SO2 диоксид серы (H2S-LC /SO2) |
от 0 до 20 |
от 0 до 20 |
±2 |
- |
± 3 |
- |
15 |
гсхда' г.оедс^
дркуие,гг01?
|
Определяемый компонент |
Порог срабатывания сигнализации, ppm |
Мин. значение по-рога срабатывания сигнализации, ppm |
Макс, значение порога срабатывания сигнализации, ppm |
Значение срабатывания сигнализации по усредненному значению за 15 мин (STEL), ppm |
Значение срабатывания сигнализации по усредненному значению за 8 ч (TWA), ppm | |
|
Порог 1 |
Порог 2 | |||||
|
СО |
25 |
100 |
10 |
1700 |
100 |
25 |
|
СО-НС |
25 |
100 |
10 |
8500 |
100 |
25 |
|
H2S |
10 |
15 |
5 |
175 |
15 |
10 |
|
H2S-LC (H2S-LC/CO) |
5,0 |
10,0 |
1,0 |
70,0 |
10,0 |
1,0 |
|
H2S-LC (H2S-TC/SO2) |
10,0 |
15,0 |
1,0 |
70,0 |
15,0 |
10,0 |
|
CT2 |
0,5 |
1,0 |
о,з |
7,5 |
1,0 |
0,5 |
|
NH3 |
25 |
50 |
10 |
75 |
35 |
25 |
|
no2 |
2,5 |
5,0 |
1,0 |
47,5 |
5,0 |
2,5 |
|
so2 |
2,0 |
5,0 |
1,0 |
17,5 |
5,0 |
2,0 |
Примечание: переустановка порогов тревоги в заданных пределах «мин.-макс.» возможна при помощи внешнего программного обеспечения MSALink
Таблица 16
|
Характеристика |
Значение |
|
Диапазон температур окружающего воздуха при эксплуатации, °C стандартный расширенный кратковременно |
от минус 10 до плюс 40 от минус 20 до плюс 50 от минус 40 до плюс 60 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации,% |
от 15 до 95 (без конденсации влаги) кратковременно от 5 до 95 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании,°C |
от 0 до плюс 40 |
|
Габаритные размеры, мм, не более |
88x56x36 |
|
Масса, г, не более |
115 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 67 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации газоанализатора.
Комплектность
Комплект поставки газоанализаторов указан в таблице 17. Таблица 17
|
Наименование |
Количество, шт. |
|
Г азоанализатор |
1 |
|
Руководство по эксплуатации |
1 |
|
Крепление |
1* |
|
Адаптер |
Г |
|
Программное обеспечение с ПК-интерфейсом MSA Pink |
1* |
|
Автоматическое устройство Galaxy GX II |
1* |
|
Методика поверки МРБ МП. 1761-2008 "Газоанализаторы серии APTAIR. Методика поверки" |
/ < nh \ \\ |
|
Примечание: * - поставляются по отдельному заказу и _____________" - на партию приборов__________________________________________________И |
/ Ч.‘Р \ |г.-оъ>«’й 1**С'Р 1 .чме;I if |
сдист ПИшетов 12
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Mine Safety Appliances Company (MSA), LLC" (Соединенные Штаты).
МРБ МП. 1761-2008 "Тазоанализаторы серии ALTAIR. Методика поверки".
Заключение
Газоанализаторы серии ALTAIR соответствуют требованиям документации фирмы "Mine Safety Appliances Company (MSA), LLC" (Соединенные Штаты).
Межповерочный интервал - не более 6 месяцев (для газоанализаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
Другие Газоанализаторы
