Газоанализаторы ИНФРАКАР
| Номер в ГРСИ РФ: | РБ 03 09 1744 14 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Альфа-динамика", г. Москва |
Газоанализаторы ИНФРАКАР предназначены для измерения объемной доли оксида углерода, суммы углеводородов (в пересчете на гексан), диоксида углерода, кислорода в отработавших газах автомобилей с бензиновыми двигателями, а также для измерения частоты вращения коленчатого вала, температуры масла двигателей автомобилей и для расчета коэффициента избытка воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 1744 14 |
| Наименование | Газоанализаторы ИНФРАКАР |
| Год регистрации | 2014 |
| Номер сертификата | 9289 |
| Дата регистрации | 2014-07-29 |
| Срок действия | 2019-01-17 |
| Получатель сертификата | ООО "Альфа-динамика", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Альфа-динамика"
Адрес: ул. Маршала Тухачевского, д. 32, корп. 2, кв. 24, г. Москва, 123154
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится: для средств измерений изготовленных до 01.12.2013 по МП 242-0770-2008; для средств измерений, изготовленных после 01.12.2013 по МП 242-1661-2013. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА)(НТК №13-09). |
Поверители
Скачать
|
Описание типа РБ 03 09 1744 14 [2010-02-10]
rb-03-09-1744-14_2010-02-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1744 14 [2014-10-29]
rb-03-09-1744-14_2014-10-29.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы ИНФРАКАР предназначены для измерения объемной доли оксида углерода, суммы углеводородов (в пересчете на гексан), диоксида углерода, кислорода в отработавших газах автомобилей с бензиновыми двигателями, а также для измерения частоты вращения коленчатого вала, температуры масла двигателей автомобилей и для расчета коэффициента избытка воздуха.
Описание
Принцип измерения содержания оксида углерода, диоксида углерода и суммы углеводородов основан на избирательном поглощении анализируемым компонентом инфракрасного излучения. Анализируемый газ поступает в кювету газоанализатора, где определяемые компоненты, взаимодействуя с излучением, вызывают его поглощение в соответствующих спектральных диапазонах. Поток излучения характерных областей спектра выделяется интерференционными фильтрами и преобразуется в электрические сигналы, пропорциональные концентрации оксида углерода, диоксида углерода и углеводородов.
Принцип измерения содержания кислорода - электрохимический. Анализируемый газ поступает к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения, за счет этой реакции, возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.
Принцип действия датчика частоты вращения коленчатого вала основан на индуктивном методе определения частоты импульсов тока в системе зажигания двигателей внутреннего сгорания, с бесконтактной и контактной одноискровой системой зажигания с высоковольтным распределением.
Принцип действия датчика измерения температуры масла основан на измерении зависимости сопротивления от изменения температуры.
Газоанализатор ИНФРАКАР представляет собой промышленный автоматический переносной показывающий прибор непрерывного действия.
Газоанализатор состоит из системы пробоотбора и пробоподготовки, преобразователя первичного, состоящего из блока измерительного (БИ) и блока электронного (БЭ).
Конструктивно газоанализатор выполнен в металлическом корпусе, предназначенном для установки на горизонтальной поверхности.
Система пробоотбора и пробоподготовки газоанализатора включает газозаборный зонд, пробоотборный шланг, фильтр грубой очистки (бензиновый фильтр), побудитель расхода, вла-гоотделитель, фильтр тонкой очистки.
Индикация приборов - светодиодная.
Газоанализатор ИНФРАКАР-08 имеет полуавтоматическую подстройку нуля, все остальные исполнения ИНФРАКАР - автоматическую подстройку нуля.

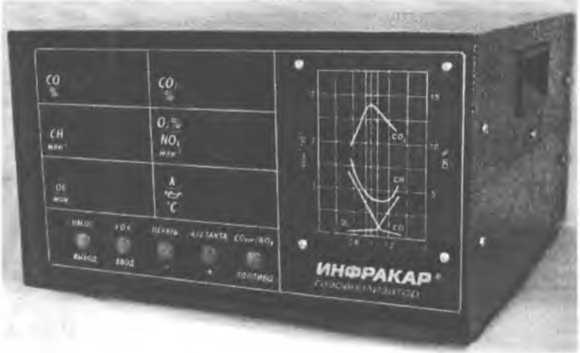

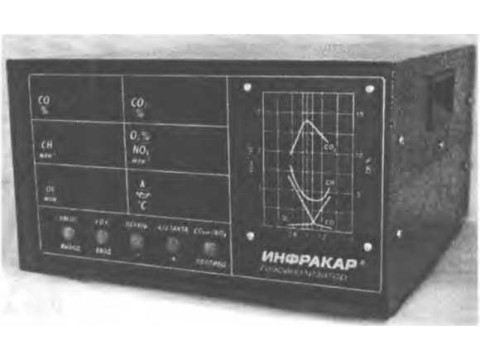

Общий вид прибора (вид спереди) представлен на рисунке 1.
Рисунок 1 - Газоанализатор ИНФРАКАР.
Программное обеспечение
Газоанализаторы ИНФРАКАР имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения объемной доли оксида углерода, суммы углеводородов (в пересчете на гексан), диоксида углерода, кислорода в отработавших газах автомобилей с бензиновыми двигателями. Программное обеспечение идентифицируется при включении прибора после входа в меню настроек и перехода к разделу «СЕРВ». В разделе «СЕРВ» выбрать пункт «ВЕРС». Для индикации версии ПО используется индикатор «СО». Для индикации цифрового идентификатора программного обеспечения используется индикатор «СН».
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Инфракар 08 |
08 |
08.22 и выше |
dE12 |
CRC-16 |
|
Инфракар 10,12 |
10 |
10.22 и выше |
dE12 |
CRC-16 |
|
Инфракар Ml |
1 |
1.55 и выше |
АС16 |
CRC-16 |
Влияние встроенного программного обеспечения газоанализаторов ИНФРАКАР учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
1. Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов ИНФРАКАР приведены в таблице 2.
Таблица 2.
|
Условное обозначение исполнения |
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной |
Приведенной к верхнему пределу измерений | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ИНФРАКАР-08 ИНФРАКАР-10 |
Объемная доля СО, % Объемная доля СН* (по гексану), млн'1 |
ОтО до 7 включ. От 0 до 3000 включ. |
±0,2 от Одо 3,3 об. юля %) ±20 от 0 до 330 млн |
±6 (св.3,3 до 7 об.доля %) ±6 (св. 330 до 3000 млн'1) |
- |
|
ИНФРАКАР-12 ИНФРАКАР-12Т |
Объемная доля СО, % Объемная доля СН (по гексану), млн'1 |
От Одо 5 включ. От Одо 3000 включ. |
±0,2 от 0 до 4 об. юля %) ±20 от 0 до 400 млн" |
±5 (св.4 до 5 об.доля %) ±5 (св.400 до ЗОООмлн1) |
- |
|
ИНФРАКАР-08 ИНФРАКАР-10 ИНФРАКАР-12 ИНФРАКАР-12Т |
Частота вращения, об/мин |
ОтО до 1200 включ. От О до 6000 включ. |
- |
• |
±2,5 ±2,5 |
|
ИНФРАКАР-12Т |
Температура масла,0 С |
От 20 до 100 включ. |
±2,5 |
- | |
|
Инфракар Ml Инфракар М1Т |
Объемная доля СО, % Объемная доля СН (по гексану), млн-1 Объемная доля со2,% Объемная доля о2>% Частота вращения, об/мин Коэффициент избытка воздуха !*♦ |
От 0 до 7 включ. От Одо 3000 включ. От 0 до 16 включ. От Одо 21 включ. От 0 до 1200 включ. От 0 до 6000 включ. От 0 до 2 включ. |
± 0,2 (от 0 до 3,3 % включ.) ±20 (от 0 до 333 млн'1 включ.) ±1 ±0,2 (от 0 до 3,3 % включ.) |
± 6 (св.3,3 до 7 % включ.) ±6 (св.333 до 3000 млн1 включ.) ±6 (св.3,3 до 21 % включ.) |
±2,5 ± 2,5 |
|
Инфракар М1Т |
Температура масла, °C |
От 20 до 100 включ. |
± 2,5 |
* |
- |
|
Примечание: СН* - сумма углеводородов. | |||||
Каждое основное исполнение имеет 2 дополнительных исполнения, отличающихся комплектом поставки, представленным в таблице 3:
Таблица 3
|
Дополнительный номер исполнения |
Различие в комплектах поставки |
|
01 02 |
Принтер не поставляется Принтер поставляется |
Примечание: принтер в газоанализаторы Инфракар-08 не поставляются.
2. Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности
3. Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды на каждые 10 °C в диапазоне от 0 до 40 °C не превышают 0,8 в долях от пределов допускаемой основной погрешности.
4. Пределы допускаемой дополнительной погрешности газоанализатора от изменения атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) на каждые 3,3 кПа (25 мм рт. ст.) не превышают 0,8 в долях от пределов допускаемой основной погрешности.
|
5. Номинальная цена единицы наименьшего разряда для СО дляСН для Оз, СОг 6. Время установления показаний, То,9, с, не более: |
0,01 % 2 млн'1 0,01 % |
|
для каналов СО, СН, СОз для каналов Оз 7. Габаритные размеры первичного преобразователя, мм, не более: |
30 60 |
|
Длина Ширина Высота 8. Масса газоанализатора, кг, не более: 9. Время прогрева (при 20 °C) мин, не более: |
355 310 180 7 30 |
10. Питание прибора:
- от бортовой сети автомобиля напряжением от 10,8 до 14,8 (12 +2’8-и) В постоянного тока;
220+22
-от сети переменного тока напряжением ( ~33) В с частотой (50 ± 2) Гц.
|
11. Мощность, потребляемая в режиме измерения, В А, не более: |
30 |
12. Средняя наработка на отказ, ч:
10000
13. Срок службы, лет:
10
14. Условия эксплуатации:
Диапазон температуры окружающей среды: от 0 до 40 °C;
Диапазон относительной влажности окружающей среды: до 95 % без конденсации влаги;
Диапазон атмосферного давления: от 84 до 106,7 кПа
15. Параметры анализируемой газовой среды:
Температура анализируемой смеси, не более: плюс 200 °C.
Лист№ 5
Всего листов 6
Состав и содержание анализируемой газовой смеси (основные компоненты) на входе газоана-
лизатора, объемная доля, %, не более: СО
7
0,3
16
21 остальное
Сумма углеводородов (по гексану)
СОг
О2
N2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и на боковую поверхность газоанализатора.
Комплектноеть средства измерений
Таблица 4
|
№пп |
Изделия |
Кол-во |
|
1 |
Преобразователь первичный ИНФРАКАР |
1 шт |
|
2 |
Зонд газозаборный |
1 шт |
|
3 |
Фильтр бензиновый |
1 шт |
|
4 |
Кабель питания на 12 В |
1 шт |
|
5 |
Кабель питания 220 В |
1 шт |
|
6 |
Датчик тахометра с кабелем |
1 шт |
|
7 |
Датчик температуры масла* |
1шт |
|
8 |
Пробозаборная трубка (5м) |
1 шт |
|
9 |
Комплект запасных частей и принадлежностей:- фильтр для газоанализатора № 1 |
5 шт |
|
10 |
Паспорт ВЕКМ.413311.002 ПС Инфракар (исп.08) Паспорт ВЕКМ.413311.002 ПС Инфракар (исп.10,12) Паспорт ВЕКМ413311.002 ПС Инфракар (исп.М1, М1Т) |
1 экз. |
|
11 |
Методика поверки МП 242-1661-2013 |
1 экз. |
|
12 |
Диск с программным обеспечением для работы газоанализатора с PC* |
1 экз. |
|
13 |
Нуль - модемный кабель** |
1 экз. |
*- поставляется в исп. ИНФРАКАР-12Т, ИНФРАКАР М1Т
♦ *- поставляется во все исполнения, кроме ИНФРАКАР-08
Примечание: допускается замена комплектующих изделий без ухудшения характеристик прибора.
Поверка
осуществляется по документу МП 242-1661-2013 «Газоанализаторы ИНФРАКАР. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 30 октября 2013 г.
Основные средства поверки:
- Стандартные образцы состава газовые смеси: СбН14/Ы2 ГСО 5898-91, ГСО 5901-91; СО/СО2/СзН8/М2 ГСО 8376-2003; O2/N2 ГСО 3722-87, ГСО 3726-87 по ТУ 6-16-2956-92, поверочный нулевой газ по ГОСТ 9293-91.
Генератор импульсов ГЗ-109, (0,1 -1000) мкс, ТУ ЕХЗ 269.086;
Частотомер электронно-счетный 43-24, от 0,1 Гц до 120 МГц, ЕЭ2.721.061.ТУ.
- Термометр лабораторный ТЛ4 по ГОСТ 28498-90. Диапазон измерений от 0 °C до 50 °C. Цена деления: 0,1 °C.
Сведения о методах измерений
Методика измерений приведена в документе «Газоанализаторы ИНФРАКАР. Паспорт. ВЕКМ.413311.002 ПС».
Нормативные документы
1. ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2 ГОСТ Р 50759-95. «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
3. ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия».
4. Газоанализаторы ИНФРАКАР. Технические условия. ТУ 4215-002-17329247-98 (ВЕКМ.413311.002 ТУ).
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
