Сигнализаторы горючих газов СГГ-20

Назначение

Сигнализаторы горючих газов СГГ-20 (далее - сигнализаторы) предназначены для измерений концентрации горючих газов и паров в воздухе взрывоопасных зон помещений и открытых пространств и выдачи сигнализации о превышении установленных значений довзры-воопасных концентраций.

Описание

Сигнализаторы представляют собой носимые (индивидуальные) приборы непрерывного действия.

Принцип действия сигнализаторов - термохимический.

Способ отбора пробы - диффузионный.

Конструктивно сигнализатор состоит из измерительного блока (в дальнейшем БИ) и термохимического датчика (ТХД), встроенного в БИ или находящегося в блоке датчика (в дальнейшем БД).

На передней панели сигнализаторов расположены индикаторы единичные красного цвета. В верхней части передней панели сигнализатора расположен индикатор жидкокристаллический. На боковой панели сигнализатора расположены кнопка включения, кнопки управления (с маркировкой белого, синего и красного цвета), гнездо для подключения зарядно-питающего устройства (ЗПУ).

Сигнализаторы выполнены во взрывозащищенном исполнении, имеют маркировку взрывозащиты "lExibds!lCT6 X". Сертификат соответствия в системе сертификации ГОСТ Р № РОСС Ии.ГБОб.ВО 1045.

Исполнения сигнализаторов приведены в таблице 1.

Таблица 1

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (далее - ПО).

Структура ПО представлена на рисунке 1

Основные функции ПО:

- измерение концентрации горючих газов и паров в воздухе взрывоопасных зон помещений и открытых пространств;

- цифровая индикацию концентрации горючих газов и паров в воздухе взрывоопасных зон помещений и открытых пространств;

- выдача световой и звуковой сигнализации при превышении установленных значений довзрывоопасных концентраций.

Структура ПО представлена на рисунке 1

Рисунок 1 - Структура ПО

Идентификационные данные ПО приведены в таблице 2

Таблица 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответству-уровию защиты «А» по МИ 3286-2009.

Внешний вид сигнализаторов показан на фото 1-3.

Ф ■ ■ 1 - Внешний вид сигнализаторов Фото 2 - Внешний вид сигнализаторов СГГ-20. СГГ-20Н. СГГ-20М, СГГ-20Р СГГ-20-01. СГГ-20-01М. СГГ-20-02, СГГ-20-02Н.

со встроенным ТХД               СГГ-20-02М с БД на кабеле от 1 до 10 м

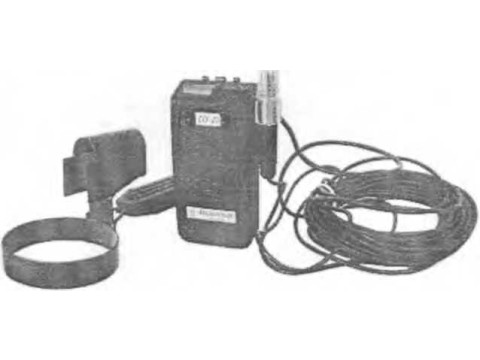

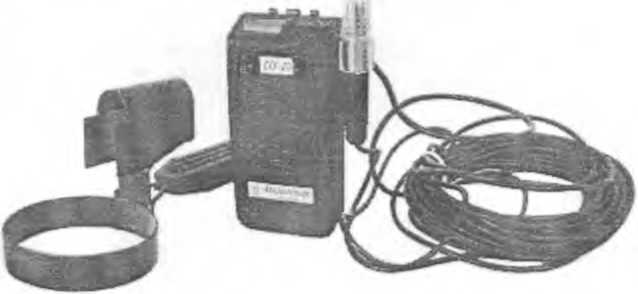

Фон» 3 - Внешний вид сигнализаторов СП -20-03К с ЬД на кабеле длиной 1.5 м с приспособлением для кон [роля содержания горючих газов и паров в баллонах

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена на рисунке 2.

<• нок 2 - Схема пломбировки сигнализаторов всех исполнений от несанкционированного достх на и обозначение мест 1ля нанесения оттисков клейм

Метрологические и технические характеристики а) метрологические характеристики сигнализаторов

Поверочным компонентом для сигнализаторов является метан

Номинальная функция преобразования сигнализаторов СГГ-20, СГГ-20Н, СГГ-20Р, СГГ-20-01, СГГ-20-02, СТГ-20-02Н, СГГ-2О-ОЗК имеет вид:

N = K*C                           (1.1),

где N - показания сигнализатора, % НКПР;

К - коэффициент пропорциональности, равный :

а) по метану - 1;

б) по гексану - (0,5 ± 0,1);

в) по пропану - (0,7 ±0,1);

г) по водороду - (1,2 ± 0,1);

С - концентрация измеряемого компонента на входе сигнализагора, % НКПР.

Диапазон измерений концентраций горючих газов и паров

для сигнализаторов СГГ-20, СГТ-20Н. СГГ-20Р, СГГ-20-01. СТГ-20-02,

СГГ-20-02Н, СГГ-20-03К, % НКПР                                       от 0 до 50

цена единицы младшего разряда цифровой индикации 0,1 % НКПР

для сигнализаторов СГГ-20М, СГГ-20-01 М, СГГ-20-02М, объемной до

ли метана, %                                                                 от 0 до 2,5

цена единицы младшего разряда цифровой индикации 0,01 %, объемной доли метана

Диапазон показаний сигнализаторов

СГГ-20, СГГ-20Н, СГГ-20Р, СГГ-20-01, СГГ-20-02, СГГ-20-02Н, СГТ-20-03К. % НКПР

СГГ-20М, СГГ-20-01 М, СГГ-20-02М, объемная доля метана, %

Диапазон сигнальных концентраций сигнализаторов СГГ-20. СГГ-20Н, СГГ-20Р, СГГ-20-01, СГГ-20-02, СГГ-20-02Н, СГГ-20-03К, % НКПР б) характеристики погрешности сигнализаторов

Пределы допускаемого значения абсолютной погрешности сигнализаторов по поверочному компоненту (Ад):

1) для сигнализаторов СГГ-20, СГГ-20Н, СГГ-20Р, СГГ-20-01, СГГ-20-02. СГГ-20-02Н, СГГ-20-03К, % НКПР

2) для сигнализаторов СГГ-20М, СГГ-20-01 М, СГГ-20-02М, объемная юля метана, %

Пределы допускаемой вариации показаний сигнализаторов по повероч-.-ь-.му компоненту:

1) для сигнализаторов СГГ-20, СГГ-20Н, СГГ-20Р, СГГ-20-01, СГГ-20-•2. CIT-20-02H, СГГ-20-03К, % НКПР

2» для сигнализаторов СГГ-20М, СГГ-20-01М, СГГ-20-02М, объемная метана. %

от 0 до 99,9

от 0 до 9,99

от 5 до 50

±5

±0,25

±2,5

±0,13

в) характеристики чувствительности сигнализаторов к влияющим величинам

Сигнализаторы устойчивы:

1) к воздействию температуры окружающей среды от минус 20 или минус 40 °C (в ^зависимости от исполнения сигнализаторов) до плюс 50 0

2> х воздействию относительной влажности окружающей среды от 30 до 98 % при

3? к воздействию атмосферного давления в пределах от 84 до 106,7 кПа (от 630 до

Сигнализаторы в упаковке для транспортирования устойчивы:

!) к воздействию транспортной тряски с ускорением 30 м/с2 при частоте от 10 до 120 : .-.фОБ В минуту

2) к воздействию температуры окружающего воздуха от минус 50 до плюс 50 °C;

3) к воздействию относительной влажности окружающего воздуха до 98 % при тем-л™35’с

Сигнализаторы СГГ-20Р устойчивы:

1) к воздействию вибрации с частотой (2 - 80) Гц;

2» к воздействию ударов с ускорением 49 м/с2 при частоте (40 - 80) ударов в минуту;

3) к воздействию длительных кренов до 22,5° от вертикали во всех направлениях, а также качки до 30° с периодом от 7 до 9 с;

4) к воздействию соляного тумана;

5) к смене температуры окружающего воздуха в диапазоне от минус 20 до плюс 50 °C;

6) к воздействиию относительной влажности окружающего воздуха до (95±3) % при температуре 25 °C.

г) динамические характеристики сигнализаторов

Диапазон установки порогов срабатывания «Порог 1» и «Порог 2» по поверочному компоненту:

1) для сигнализаторов СГГ-20, СГГ-20Н, СГГ-20Р, СГГ-20-01, СГГ-20-02. СГГ-20-02Н, СГГ-20-03К, % НКПР

2) для сигнализаторов СГГ-20М, СГГ-20-01М, СГГ-20-02М; объемная доля метана, %

При выпуске из производства установлены следующие пороги срабатывания по поверочному компоненту:

1) для сигнализаторов СГГ-20, СГГ-20Н, СГГ-20Р, СГГ-20-01, СГГ-

2П-П2. СГГ-20-02Н, СГГ-20-03К, % НКПР:

"Порог 1"

"Порог 2"

2) для сигнализаторов СГГ-20М, СГГ-20-01М, СГГ-20-02М; объемная доля метана, %:

"Порог 1"

"Порог 2"

Время срабатывания сигнализаторов, с, не более

Дрейф показаний за 8 ч непрерывной работы:

1) для сигнализаторов СГГ-20, СГГ-20Н, СГГ-20Р, СГГ-20-01, СГГ-20-02, СТГ-20-02Н, СГГ-20-03К, % НКПР, не более

2) для сигнализаторов СГГ-20М, СГГ-20-01М, СГГ-20-02М, объемная доля метана, %, не более

Пределы допускаемого значения абсолютной погрешности срабаты-1) для сигнализаторов СГГ-20, СГГ-20Н, СГГ-20Р, СГГ-20-01, СГГ-2Н, СГГ-20-03К. % НКПР

сигнализаторов СГГ-20М, СГГ-20-01 М, СГГ-20-02М, ая доля .метана. %

от 0 до 50

от 0 до 2,5

7

12

0,5

1,0

15

2,5 0,13

± 1 ±0,05

характеристики сигнализаторов

размеры сигнализаторов не более приведенных в таблице 3.

Масса. кг, не более

-для сигнализаторов СП -20. СГГ-20Н. СГГ-20М. СГГ-20Р - для сигнализаторов СГГ-20-01, СГГ-20-01 М, СГГ-20-03К - для сигнализаторов СГГ-20-02, СГГ-20-02Н, СГГ-20-02М Рабочие условия эксплуатации сигнализаторов:

0,3

0,5

0,9

от 30 до 98

от 84 до 106,7

от 630 до 800

10*3

1) температура окружающей среды до 50 °C. Нижняя граница ра-"луе"'’, -’иапазона температур согласно таблице 1;

2> диапазон относительной влажности окружающего воздуха при температуре 25 °C, %;

3) диапазон атмосферного давления:

кПа мм рт. ст.

4) содержание пыли, г/м3, не более

5) для сигнализаторов СГГ-20Р:

- длительные крены от вертикали во всех направлениях, а также при качке до 30° с периодом от 7 до 9 с;

- вибрация с частотой, (2-80) Гц;

- удары с ускорением 49 м/с2 при частоте (40-80) ударов в минуту;

- соляной туман;

6( содержание агрессивных примесей в анализируемой среде не должно превышать предельно-допустимых концентраций (ПДК) по ГОСТ 12.1.005-88.

Степень защиты по ГОСТ 14254-96

Средняя наработка на отказ сигнализаторов в условиях эксплуатации

(при этом допускается замена ТХД, выработавших свой ресурс), ч, не менее

Средний полный срок службы в условиях эксплуатации (без учета

кд гл} жбы ТХД). лет, не менее

Средний срок службы ТХД, лет, не менее

Сигнализаторы соответствуют требованиям к электромагнитной совместимости,

ым к оборудованию класса А по ГОСТ Р 51522-99, с критерием качества рования для непрерывно выполняемых неконтролируемых функций.

1нак* отверждения типа

Знак утверждения типа наносится на табличку, расположенную на задней крышке сигнализаторов. и на титульный лист (центр листа) руководства по эксплуатации ИБЯЛ.413531.009 РЭ типографским способом.

ь средства измерений

кт поставки сигнализаторов соответствует указанному в таблице 4. 14

•ствляется по документу «Сигнализаторы горючих газов СГГ-20. Методика поверки», \413531.009 МП. у 1 вержденному ГЦИ СИ ФГУП «ВНИИМС» 13 февраля 2012 г.

Основные средства поверки:

ГСО-ПГС, выпускаемые по ТУ 6-16-2956-92, в баллонах под давлением состава СН4-< (номера по Госреестру 3907-87, 3905-87); воздух кл.1 ГОСТ 17433-80.

яш о методиках (методах) измерений

Методики измерений описаны в руководстве по эксплуатации ИБЯЛ.413531.009 РЭ.

ные документы, устанавливающие требования к сигнализаторам горючих га-27540-87. Сигнализаторы горючих газов и паров термохимические. Общие тех-условия

ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие требо-

рост р j 1 ззо. 1 -99. Электрооборудование взрывозащищенное. Часть 1. Взрывозащита ьида Взрывонепронипаемая оболочка».

ГОСТ Р 51330.10-99. Электрооборудование взрывозащищенное. Часть 11. Искробезо-ая цепь.

22782.3-77. Электрооборудование взрывозащищенное со специальным видом . Технические требования и методы испытаний.

ОСТ Р 51522-99. Совместимость технических средств электромагнитная. Электриче-обор\дование для измерения, управления и лабораторного применения. Требования и й.

ИМ

8.578-2008 «Государственная поверочная схема для средств измерений содер-в газовых средах».

13531.009 ТУ-2001. Сигнализаторы СГГ-20. Технические условия.

по областям применения в сфере государственного регулирования единства измерений

ществление деятельности в области охраны окружающей среды; осуществление ж по обеспечению безопасности при чрезвычайных ситуациях; осуществление

■ энного контроля за соблюдением установленных законодательством Российской требований промышленной безопасности к эксплуатации опасного производст-екта; выполнение работ по оценке соответствия промышленной продукции и про-

видов. а также иных объектов установленным законодательством Российской
