Мультиметры портативные МП-2
| Номер в ГРСИ РФ: | РБ 03 13 4874 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Мультиметры |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
|
Описание типа РБ 03 13 4874 12 [2012-01-01]
rb-03-13-4874-12_2012-01-01.pdf
|
Скачать |
Мультиметры портативные МП-2 (по тексту - мультиметры) предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока, электрического сопротивления постоянному току, частоты синусоидального сигнала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4874 12 |
| Наименование | Мультиметры портативные МП-2 |
| Год регистрации | 2012 |
| Номер сертификата | 7913 |
| Дата регистрации | 2012-05-24 |
| Срок действия | 2017-05-24 |
| Получатель сертификата | ЧУП "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЧУП "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, к.30
Контакты: 293-94-68 / 284-46-47 / kons-r@nm.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2247-2012. |
Поверители
Скачать
|
Описание типа РБ 03 13 4874 12 [2012-01-01]
rb-03-13-4874-12_2012-01-01.pdf
|
Скачать |
Описание типа
Назначение
Мультиметры портативные МП-2 (по тексту - мультиметры) предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока, электрического сопротивления постоянному току, частоты синусоидального сигнала.
Мультиметры применяются для обеспечения измерений электрических величин, при настройке и ремонте радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Описание
Мультиметр представляет собой цифровой измерительный прибор, принцип действия которого основан на преобразовании измеряемой величины (напряжения, тока) в нормированное значение постоянного напряжения от 0 до 4 В с последующим его преобразованием в цифровой код с помощью однокристального аналого-цифрового преобразователя (АЦП), работающего по методу двойного интегрирования.
Преобразователь переменного напряжения представляет собой линейный преобразователь средних квадратических значений.
Измерение сопротивления осуществляется при помощи АЦП путем сравнения падения напряжения на измеряемом сопротивлении и на соединенном последовательно с ним образцовом резисторе.
Измерение токов осуществляется путем преобразования измеряемых токов в напряжение при протекании их через образцовые сопротивления.
Управление мультиметром осуществляется при помощи поворотного переключателя и кнопок, расположенных на передней панели.
Конструктивно мультиметр выполнен в малогабаритном корпусе из ударопрочного полистирола, состоящем из двух частей - верхней крышки и основания.
Внешний вид мультиметра представлен на рисунке 1.
Места нанесения на мультиметре знака поверки в виде клейма-наклейки и поверительного клейма приведены в приложении А. / / \ Y
II [Государственный pwppl I
II l Срвдрв измерений / !
тт 1 l\ \ Республики Беларусь/ //
Лист I из 6 JJ

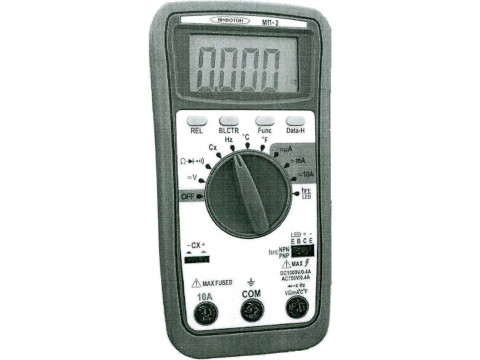

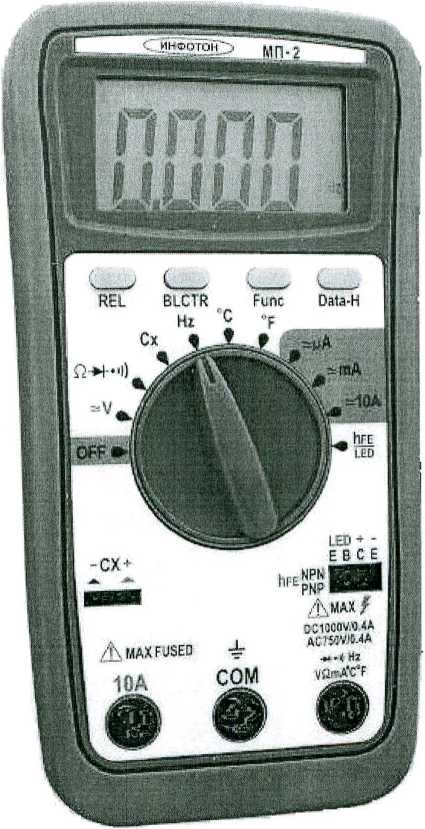

Рисунок 1 - Мультиметр портативный МП-2. Внешний вид
государстзгннай реестр средств измерений Республики Беларусь
Для документой
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Измерение напряжения постоянного тока:
|
- пределы измерения - диапазон измерения - пределы допускаемой основной погрешности измерения |
400 мВ, 4, 40,400, 1000 В; от 1 мВ до 1000 В; ± (1,0 % Ux + 2 ед.мл.р). |
2. Измерение среднего квадратического значения напряжения переменного тока синусоидальной формы:
|
- пределы измерения - диапазон частот - пределы допускаемой основной погрешности измерения |
4, 40, 400, 750 В; от 50 до 500 Гц; ± (1,5 % Ux + 5 ед.мл.р.). |
3. Измерение силы постоянного тока:
|
- пределы измерения - диапазон измерения - пределы допускаемой основной погрешности измерения па пределах: |
400 мкА, 4,40,400 мА, 4,10 А; от 1 мкА до 10 А |
|
1) 400 мкА; 4, 40, 400 мА 2) 4, 10 А |
± (1,2 % 1х + 2 ед.мл.р.); ± (2,0 % 1х + 3 ед.мл.р.). |
4. Измерение среднего квадратического значения силы переменного тока синусоидальной формы:
|
- пределы измерения - диапазон частот: |
400 мкА, 4, 40, 400 мА, 4, 10 А; от 50 до 500 Гц; |
- пределы допускаемой основной погрешности измерения на пределах:
|
1) 400 мкА; 4, 40, 400 мА 2) 4, 10 А |
± (1,5 % 1х + 3 ед.мл.р.); ± (2,5 % 1х + 5 ед.мл.р.). |
5. Измерение сопротивления постоянному току:
|
- пределы измерения |
400 Ом, 4, 40, 400 кОм, 4, 40 МОм; |
|
- диапазон измерения - пределы допускаемой основной погрешности измерения на пределах: |
от 1 Ом до 40 МОм; |
|
1) 400 Ом; 4, 40, 400 кОм, 4 МОм 2) 40 МОм |
(1,0 % Rx + 2 ед.мл.р.); (2,0 % Rx + 4 ед.мл.р.); |
|
6. Измерение частоты синусоидального сигнала: |
10, 100, 1000 Гц, 10, 100, |
|
- пределы измерения |
1000 кГц; |
- диапазон измерения
от 2 Гц до 1 МГц;
± (0,5 % fx + 2 ед.мл.р.).
- пределы допускаемой основной погрешности измерения
Примечания
1 Ux, - значение измеряемой величины напряжения, В;
2 1Х - значение измеряемой величины тока, А;
3 Rx - значение измеряемой величины сопротивления, Ом.
4 fx - значение измеряемой величины частоты, Гц.
|
7. Питание от автономного источника напряжением 8. Потребляемый ток, не более 9. Срок службы, не менее 10. Наработка на отказ, не менее |
от 2,4 до 9,6 В; 1,5 мА; 15 лет; 10000 ч; |
|
11. Время восстановления рабочего состояния, не более |
60 мин; |
|
12. Масса без элементов питания, не более |
0,35 кг; |
|
13. Габаритные размеры, не более |
147x75x40 мм; |
|
14. Рабочие условия применения: - температура окружающего воздуха, С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от 5 °C до 40 °C; до 80 при температуре 25 °C; от 84 до 106,7 (от 630 до 800). |
Знак утверждения типа
Знак Утверждения типа наносится на прибор и титульный лист руководства по эксплуатации.
Комплектность
Мультиметры поставляются согласно таблице 1.
Таблица 1
|
Наименование, тип |
Обозначение |
Количество на исполнение |
Примечание |
|
Мультиметр портативный МП-2 |
УФЦИ.411182.002 |
1 | |
|
Комплект ЗИП эксплуатационный: |
УФЦИ.305654.005 |
1 | |
|
- кабель «К1» |
1 |
красный | |
|
- кабель «К2» |
1 |
черный | |
|
- датчик температуры К-типа |
1 | ||
|
Руководство по эксплуатации |
УФЦИ.411182.002 РЭ |
1 | |
|
Методика поверки |
УФЦИ.411182.002 МП |
1 |
Высылается |
|
(МРБ МП. 2247 -2012) |
по запросу | ||
|
Упаковка |
УФЦИ.305638.001 |
1 |
Государственный реестр! 1 средств измерений / \ Республики Беларусь / \Для документов/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ BY 190737825.008-2012 «Мультиметр портативный МП-2. Технические условия».
МРБ МП. 2247-2012 «Мультиметр портативный МП-2. Методика поверки».
Заключение
Мультиметры портативные МП-2 соответствуют требованиям ГОСТ 12.2.091-2002, ГОСТ 22261-94 и ТУ BY 190737825.008-2012.
Межповерочпый интервал - 12 месяцев (для мультиметров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
