Мультиметры трехфазные "Ресурс-МТ"
| Номер в ГРСИ РФ: | РБ 03 13 5011 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Мультиметры |
| Производитель / заявитель: | ООО "Электрокомплект", г. Пенза |
|
Описание типа РБ 03 13 5011 12 [2013-03-11]
rb-03-13-5011-12_2013-03-11.pdf
|
Скачать |
Мультиметры трехфазные «Ресурс-МТ» (далее - мультиметры) предназначены для измерений показателей качества электрической энергии (ПКЭ), электрического напряжения и силы тока, угла фазового сдвига, времени, электрической энергии и мощности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5011 12 |
| Наименование | Мультиметры трехфазные "Ресурс-МТ" |
| Год регистрации | 2012 |
| Номер сертификата | 8206 |
| Дата регистрации | 2012-11-29 |
| Срок действия | 2016-11-11 |
| Получатель сертификата | ООО "Электрокомплект", г. Пенза, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Электрокомплект"
Адрес: ул. Лермонтова, 3, 440026, г. Пенза
Контакты: (8412)56-42-76
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь ввиду отсутствия эталонных СИ. |
| Методика поверки | Поверка проводится по методике БГТК.411181.025 МП, утвержденной в 2011 г. |
| Признание поверки | Первичная при выпуске из производства и периодическая: ООО "Электрокомплект" (номер реестра - №1300, шифр поверительного клейма - ВИЛ)(НТК №11-12). |
Поверители
Скачать
|
Описание типа РБ 03 13 5011 12 [2013-03-11]
rb-03-13-5011-12_2013-03-11.pdf
|
Скачать |
Описание типа
Назначение
Мультиметры трехфазные «Ресурс-МТ» (далее - мультиметры) предназначены для измерений показателей качества электрической энергии (ПКЭ), электрического напряжения и силы тока, угла фазового сдвига, времени, электрической энергии и мощности.
Описание
Мультиметры представляют собой переносные автономные малогабаритные приборы, состоящие из основного блока и комплекта токоизмерительных клещей. Внешний вид основного блока мультиметров представлен на рисунке 1, а).
Корпуса мультиметров и токоизмерительных клещей выполнены из изоляционного материала. Для дополнительной защиты мультиметры помещены в защитный ударопрочный кожух.
На лицевой панели мультиметров расположены дисплей для отображения значений измеряемых параметров и вспомогательной информации; клавиатура, позволяющая управлять работой мультиметров; разъемы измерительных входов напряжения. На верхней панели мультиметров расположены разъемы для подключения токоизмерительных клещей, на нижней панели - вход для зарядки аккумуляторов.
Мультиметры имеют три измерительных входа напряжения, соединенных по схеме «звезда» с общей точкой и три измерительных входа тока, которыми являются измерительные окна токоизмерительных клещей. Измерительные входы напряжения и вход для зарядки аккумуляторов гальванически не изолированы друг от друга.
Мультиметры оснащены беспроводным интерфейсом передачи данных Bluetooth для обмена данными с внешними устройствами (компьютером, другим мультиметром), для синхронизации времени двух мультиметров и взаимной калибровки измерительных входов напряжения двух мультиметров.
Принцип действия мультиметров заключается в преобразовании входных сигналов напряжения и тока в цифровой код и последующей их обработке, основанной на дискретизации, цифровой фильтрации и дискретном преобразовании Фурье (ДПФ). По результатам ДПФ рассчитываются действующие значения напряжения и силы тока основной частоты. На основании мгновенных значений входных сигналов вычисляются действующие значения напряжений и силы тока, углы фазового сдвига между фазными напряжениями основной частоты, углы фазового сдвига между напряжением и током основной частоты, углы фазового сдвига между симметричными составляющими напряжения и тока, коэффициенты искажения синусоидальности напряжения и тока, активная, реактивная и полная мощности. Измерения по всем входам производятся параллельно.
Результаты измерений отображаются на дисплее и сохраняются в энергонезависимой памяти мультиметров по команде пользователя или в автоматическом режиме.
Конструкция мультиметров предусматривает возможность установки двух независимых пломб с целью ограничения доступа ко всем функциональным узлам и программному обеспечению мультиметров. Места установки пломб в соответствии с рисунком 1, б).
Мультиметры имеют семь модификаций, которые отличаются друг от друга применяемым комплектом токоизмерительных клещей. Обозначения модификаций мультиметров приведены в таблице 1.
Таблица 1
|
Модификация |
Наименование токоизмерительных клешей |
|
Ресурс-МТ-КП 15-5-0,5 |
КП 15-5-0,5 |
|
Ресурс-МТ-КТ08-5-1 |
КТ08-5-1 |
|
Ресурс-МТ-КП 15-50-0,5 |
КП 15-50-0,5 |
|
Ресурс-МТ-КТ08-50-1 |
КТ08-50-1 |
|
Ресурс-МТ-КТ52-1000-0,5 |
КТ52-1000-0,5 |
|
Ресурс-МТ-КТ52-1000-1 |
КТ52-1000-1 |
|
Ресурс-МТ-КП800-2000-2 |
КП800-2000-2 |
Программное обеспечение
Программное обеспечение (ПО) мультиметров является встроенным ПО, обеспечивающим выполнение следующих функций:
- управление работой всех узлов мультиметра;
- получение и обработка результатов измерений;
- представление результатов измерений на дисплее мультиметра.
- обеспечение связи с внешними устройствами.
Структура ПО мультиметров состоит из двух взаимодействующих модулей. Модуль Ml реализует все функции, связанные с вычислением значений всех измеряемых мультиметром параметров. Модуль М2 обеспечивает интерфейс пользователя.
Идентификационные данные метрологически значимых частей программного обеспе
чения приведены в таблице 2.
Таблица 2 ____
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Модуль Ml -программа для DSP |
MT_v42.1dr |
02.42 |
10954d2e а9с29659 09146Ь9а 025Ьа81с |
MD5 |
Метрологически значимая часть программного обеспечения не оказывает влияния на
метрологические характеристики мультиметра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

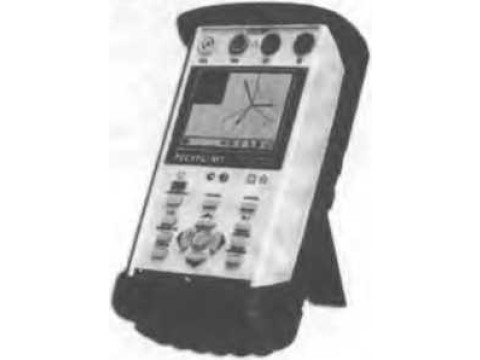

Фотография общего вида:
а) б)
Позиция 1 - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы поверителя.
Рисунок 1
Технические характеристики
Технические характеристики токоизмерительных клещей приведены в таблице 3.
Таблица 3 ___________________________
|
Наименование |
Диаметр измерительного окна, мм |
Номинальный ток, /ном, А |
|
КП 15-5-0,5 |
15 |
5 |
|
КТ08-5-1 |
8 |
5 |
|
КП15-50-0,5 |
15 |
50 |
|
КТ08-50-1 |
8 |
50 |
|
КТ52-1000-0,5 |
52 |
1000 |
|
КТ52-1000-1 |
52 |
1000 |
|
КП800-2000-2 |
255 |
2000 |
Примечания
1 «КТ» - токоизмерительные клещи с токовым выходом, «КП» - токоизмерительные клещи с потенци
альным выходом.
2 КП800-2000-2 - гибкие токоизмерительные клещи: «800» - длина токоизмерительных клещей в миллиметрах, 255 мм - диаметр измерительного окна при образовании окружности.
Метрологические характеристики мультиметров приведены в таблице 4.
Номинальное значение измеряемого фазного/междуфазного напряжений Сном составляет (100/Л )/100 В и 220/(220- -Л) В.
Входное сопротивление измерительных входов напряжения не менее 1 МОм.
Номинальное значение измеряемой силы тока /и«м определяется токоизмерительными
клещами.
Таблица 4
|
Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой основной погрешности (абсолютной А; относительной 5, %; приведенной у, %) |
Примечание |
|
1 |
2 |
3 |
4 |
|
1 Действующее значение напряжения и, В |
от 0,3 до 300° |
±0,2 % (8) |
30 В <€/<300 В |
|
± [0,2 + 0,Q5-(lUn/U-11)] % (8) |
0,3 В <€/ <30 В €/п=30В | ||
|
2 Установившееся отклонение напряжения 6€/, % |
от - 20 до 20 |
± 0,2 (А) |
отклонение от €/ном |
|
3 Коэффициент несимметрии напряжений по обратной последовательности &2U, % |
от 0 до 20 |
±0,2 (А) | |
|
4 Коэффициент несимметрии напряжений по нулевой последовательности Kqu, % |
от 0 до 20 |
± 0,2 (А) |
— |
|
5 Частота основного сигнала/. Гц |
от 45 до 55 |
± 0,02 (А) |
0,3 В <€/<300 В или 0,05 ’/ном / — 155’/ном |
|
6 Отклонение частоты А/, Гц |
от-5 до 5 |
±0,02 (А) |
0,3 В <€/<300 В или 0,05-7НОМ<1< 1,5-Лом |
|
7 Коэффициент искажения синусоидальности напряжения Ку, % |
от 0,5 до 30 |
±(0,05 + 0,05 Ку) (А) |
30B<<7< 300B |
|
1 |
2 |
3 |
4 |
|
8 Коэффициент n-ой гармонической составляющей напряжения % |
от 0,1 до 30 |
±(0,03 + 0,02-ЖМ,())(Д) |
30В<О<300В |
|
9 Кратковременная доза фликера Рз, |
от 0,25 до 10 |
± 5 (8) | |
|
10 Длительность провала напряжения Мп, с |
от 0,03 до 60 |
± 0,01 (Д) |
““ |
|
11 Длительность временного перенапряжения Mien (/• с |
от 0,03 до 60 |
±0,01 (Д) | |
|
12 Глубина провала напряжения Wa,% |
от 10 до 100 |
± 1 (Д) | |
|
13 Коэффициент временного перенапряжения Жпсп U |
от 1,1 до 1,5 |
±0,01 (Д) |
— |
|
14 Действующее значение силы тока/, А |
от 0.01-Лом ДО 1,5’/ном 3 |
±0,5(8)33 ± 1 (8)43 ± 2 (8)53 |
0,05'/|МЗМ I < 1»5*/иом |
|
± 1 (8)3) ± 2 (8)4) ±4(8)53 |
0,01 ’/ном < / < 0,05'/ном | ||
|
15 Коэффициент искажения синусоидальности тока Ki, % |
от 1 до 100 |
± (0,05 + 0,05 Ж» (Д) |
0,05 '/ном — /— 1,57НОМ |
|
16 Коэффициент и-ой гармонической составляющей тока Ж/^, % |
от 0,5 до 100 |
± (0,05 + 0,03 Ж/^) (Д) |
0,05-/Н()м </< 1,5'/ном |
|
17 Угол фазового сдвига между фазными напряжениями основной частоты фу |
от - 180° до 180° |
±0,1°(Д) |
30 В <0(1) <300 В |
|
18 Угол фазового сдвига между напряжением и током основной частоты фи |
от-180° до 180° |
± 0,5° (Д)3) ± 1°(Д)4) ± 2° (Д)53 |
30 в < О0) < 300 в 0,05'/НОм </(!)< 1,5'/цом |
|
± 2,5° (Д)3) ± 5° (Д)4) ± 10° (Д)5) |
30 В < < 300 в 0,01'/ном — /(1) 0,05'/ном | ||
|
19 Угол фазового сдвига между напряжением и током нулевой последовательности фМ0 |
от— 180° до 180° |
± 2,5° (А)33 ± 5° (Д)43 ± 10° (Д)53 |
0,3 В < ОО <300 в 0,01'/„ом 5/0^ l,5'/tlOM |
|
20 Угол фазового сдвига между напряжением и током прямой по-медовательности фдд |
от-180° до 180° |
± 0,5° (Д)3) ±1°(Д)43 ±2°(Д)5) |
30В<О1<300В 0,05’/ном — /1 — 1 ,5'/нОМ |
|
±2,5°(Д)33 ±5° (Д)4) ±10°(Д)5) |
30В<О1<300В 0,01'/шм^/1 < 0,05'/ном | ||
|
Ц Угол фазового сдвига между спряжением и током обратной юследовательности yun |
от-180° до 180° |
±2,5° (Д)3) ± 5° (Д)43 ±10° (Д)5) |
0,ЗВ<О2<300В 0,01 '/„ом /2 < 1 ,5'/цом |
|
1 |
2 |
3 |
4 |
|
22 Угол фазового сдвига между п-ми гармоническими составляющими напряжения и тока |
от - 180® до 180° |
± 2,5° (Д)3) |
зов<и<зоов 0,05-7ном</< 1,57m, 5 % <KVW < 30 % 5%<Kw<100% |
|
± 5° (Д)4) | |||
|
+ 10° (Д)51 | |||
|
± 5° (Д)3) |
ЗОВ <£/<300 В 0,057HOM</< 1,57ном 1 %<Kv(tt)<5% 1 % < Юм <5 % | ||
|
± 10° (Д)4) | |||
|
+ 15° (Д)5) | |||
|
± 10° (Д)3) |
30 В <£/<300 В 0,057Ном <7 < 1,571ЮМ 0,1%<Юм<1 % 0,5 % < Юм <1 % | ||
|
± 15° (Д)4> | |||
|
±20°(Д)5) | |||
|
23 Коэффициенты мощности: Кр (со8ф),Я>(18Ф) |
от - 1 до 1 |
± 0,01 (Д) |
30 В <и< 300 В 0,057Н{)М<7< 1,57,юм |
|
± 0,02 (Д) |
30 В <17< 300 В 0,01 '/ном — / 0,05-U. | ||
|
24 Активная мощность Р: - симметричные нагрузки; |
— |
± 0,5 (у)3» |
30В<1/<300В 0,05 71Юм I 1,57КОМ 0,05 £ 1 |
|
± 1 (г)4’ | |||
|
- однофазная нагрузка |
± 2 (у)5’ | ||
|
± 1 (у)3’ |
О,ЗВ<£7<ЗОВ 0,057ном</< I,5‘7ном 0,05 < \КР\ <, 1 | ||
|
± 2 (yf | |||
|
± 4 (у)5) | |||
|
± 1 (г)’> |
30В<и<300В 0,017ном^/< 0,05 *7|юм 0,05 |Ю[ 1 | ||
|
±2(7)* | |||
|
±4(у)5) | |||
|
25 Реактивная мощность Q: - симметричные нагрузки; - однофазная нагрузка |
— |
+ 0,5 (у)3) |
зов<с/<зоов 0,057ном Z 1,5 7ц0М 0,05 <|Ю?| < 1 |
|
± 1 (у)4) | |||
|
± 2 (у)5) | |||
|
± 1 (7)” |
0,3 В <£/<30 В 0,057ж>м^7^ 1,5 7ц»м 0,05 < |Ю?1 S 1 | ||
|
± 2 (7)4> | |||
|
±4(у)5) | |||
|
± 1 (7)3’ |
30 В <£/<300 В 0,017ном <Z< 0,057hom 0,05 1 | ||
|
± 2 (у)4) | |||
|
±4(у)5) |
|
1 |
2 |
3 |
4 |
|
26 Полная мощность 5: - симметричные нагрузки; - однофазная нагрузка |
±0,5(8)3) |
30B<<7<300B 0,05-/ном</< | |
|
± t (S)41 | |||
|
±2(3)5) | |||
|
± 1 (8)3) |
О,ЗВ<<7<ЗОВ 0,05‘/ном < / < 1 ,5 "/ном | ||
|
± 2 (8)4) | |||
|
+ 4 (б)5) | |||
|
± 1 (8)3> |
30 В <//<300 В OjOI’/hom / < 0,05 */цом | ||
|
±2(8)4) | |||
|
± 4 (8)5) | |||
|
27 Активная трехфазная энергия ЖА |
— |
±0,5(у)3) |
30B<<7<300B 0,05 "/ном — 7 — Ь5*/»юм 0,05 < \кР\ £ 1 |
|
± 1 (г)” | |||
|
±2(у)5) | |||
|
± 1 (Y)3) |
30 В £</<300 в 0,01"/ном</< 0,05-/1ЮМ 0,05 £ ЦГ?| < 1 | ||
|
±2(у)4) | |||
|
± 4 (у)51 | |||
|
28 Реактивная трехфазная энергия Нр |
— |
±0,5 (у)3' |
30B<<7<300B 0.057ном</< 1,57Н0М 0,05 1 |
|
± 1 (г)’1 | |||
|
±2(у)5) | |||
|
± 1 (Y)3> |
30 В £</<300 В 0,017ном£/< 0,05 "7цом 0,05 £ < 1 | ||
|
+ 2 (у)41 | |||
|
± 4 (у)5) | |||
|
29 Интервал времени (ход часов реального времени) |
— |
±34,72-10'6 (3 с/сутки) |
— |
° Верхняя граница диапазона измерений междуфазного напряжения я два раза больше верхней зраницы диапазона измерений |дейстяующего значения напряжения.
1*Дп токоизмерительных клешей КТ52-1000-0.5 и КТ52-1000-1 верхняя граница диапазона измерений действующего значе-
|«мя силы тока равна 1,2/,ю„ А-
Iя При использовании токоизмерительных клещей КП 15-5-0,5, КП 15-50-0.5 и КТ52-1000-0.5.
1*При использовании токоизмерительных клещей КТ08-5-1, KT08-50-I и КТ52-1000-1.
У При использовании токоизмерительных клещей КП800-2000-2.
1 Примечания
| К действующему значению напряжения относят действующие значения напряжения переменного тока, напряжения основав частоты, напряжений прямой, обратной и нулевой последовательностей.
{Кдействующему значению силы тока относят действующие значения силы переменного тока, силы тока основной частоты. Шов прямой, обратной и нулевой последовательностей.
гиент мощности, К&Р = Q/P.
«нт активной мощности, КР ~ P/S.
<ент реактивной мощности, Kq и QIS.
и реактивной мощности и энергии нормируют погрешность, приведенную к полной мощности. Для расчета югрешности измерений активной мощности и энергии значение приведенной погрешности делят на |КЯ Для ельной погрешности измерений реактивной мощности и энергии значение приведенной погрешности деляг реактивной мощности ]^.
ускаемой дополнительной температурной погрешности измерений параметров 1-габлицы 4 составляют 1/3 пределов основной погрешности на каждые 10 °C :мпературы окружающей среды.
сть измерений действующего значения напряжения в рабочих условиях
не более ± 0,04 % за 15 мин при изменении температуры не более ± 10 °C.
альные условия применения:
- нормальное значение температуры окружающего воздуха плюс 20 °C. Допускаемые отклонения от нормального значения ± 5 °C;
- нормальная область значений относительной влажности воздуха от 30 до 80 %;
- нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм рт.ст.).
Рабочие условия применения:
• температура окружающего воздуха от минус 20 до плюс 55 °C;
- относительная влажность воздуха 90 % при температуре окружающего воздуха плюс 30 °C;
- атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт.ст.).
Предельные условия транспортирования:
- температура окружающего воздуха от минус 50 до плюс 70 °C;
- относительная влажность воздуха 95 % при 30 °C;
- атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт.ст ).
- транспортная тряска: число ударов в минуту от 80 до 120;
максимальное ускорение 30 м/с2; продолжительность воздействия 1 ч.
Электропитание мультиметров осуществляется от шести встроенных аккумуляторов с номинальным напряжением 1,2 В типа NiMH АА (HR6).
Время установления рабочего режима не более 60 с.
Продолжительность непрерывной работы мультиметров при полном заряде аккумуляторов не менее 8 ч при отключенной подсветке дисплея и отсутствии обмена данными по беспроводному интерфейсу и не менее 4 ч при обмене данными по беспроводному интерфейсу.
Средняя наработка на отказ не менее 40000 ч.
Средний срок службы не менее 10 лет.
Габаритные размеры и масса мультиметров и токоизмерительных клещей приведены в таблице 5,
Таблица 5
|
Наименование |
Размеры, мм, не более (высота х ширина х глубина) |
Масса, кг, не более (1 шт.) |
|
Мультиметр в защитном кожухе |
230 х 120x65 |
1,0 |
|
КП15-5-0,5 иКШ 5-50-0,5 |
140 х 50 х 30 |
0,4 |
|
КТ08-5-1ИКТ08-50-1 |
175 х 55 х 35 |
0,5 |
|
КТ52-1000-0,5 и КТ52-1000-1 |
220 х 120x50 |
0,9 |
|
КП800-2000-2 |
805° |
0,6 |
Длина гибких токоизмерительных клещей.
Мультиметры соответствуют требованиям безопасности по ГОСТ Р 52319-2005.
Мультиметры имеют категорию измерений III для рабочего напряжения 300 В и категорию измерений IV для рабочего напряжения 150 В.
Корпус мультиметров и защитный кожух обеспечивают степень защиты от проникновения пыли и воды не ниже IP42 по ГОСТ 14254-96.
По способу защиты от поражения электрическим током мультиметры соответствуют эборудованию класса И по ГОСТ Р МЭК 536-94.
Сопротивление изоляции между корпусом и измерительными входами мультиметров:
- не менее 20 МОм в нормальных условиях применения;
- не менее 5 МОм при температуре окружающего воздуха плюс 30 °C и относительной влажности воздуха 90 %.
Мультиметры соответствуют требованиям помехоустойчивости переносного испытательного и измерительного оборудования, установленным ГОСТ Р 51522-99.
Уровень индустриальных радиопомех, создаваемых мультиметрами, не превышает йаачений, установленных ГОСТ Р 51522-99 для оборудования класса Б.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель мультиметра методом шел ко графин, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 6.
Таблица 6___________________
|
Обозначение изделия |
Наименование изделия |
Количество |
|
БГТК.411181.025 |
Мультиметр трёхфазный «Ресурс-МТ» |
1 шт. |
|
Кабель измерительный напряжения |
1 шт. | |
|
Зажим типа «крокодил» |
4 шт. | |
|
Клемма типа «и» |
4 шт. | |
|
Токоизмерительные клещи0 |
3 шт. | |
|
Адаптер питания |
1 шт. | |
|
Тип NiMH ДА (HR6) |
Аккумулятор |
12 шт. |
|
Пластиковый кейс |
1 шт. | |
|
БГТК.411181.025 РЭ |
Руководство по эксплуатации |
1 экз. |
|
БГТК.411181.025 ПС |
Паспорт |
1 экз. |
|
БГТК.411181.025 МП |
Методика поверки |
1 экз. |
|
БГТК.432265.0062) |
Преобразователь фотосчитывающий телеметрический ПФТ |
— |
|
° Тип токоизмерительных клещей определяется при заказе: КП 15-5-0,5, КТ08-5-1, КП 15-50-0,5, КТ08-50-1, КТ52-1000-0.5, КТ52-1000-1 или КП600-2000-2. а) Поставляется только в соответствии с договором поставки. | ||
Поверка
осуществляется по документу «Мультиметры трехфазные «Ресурс-МТ». Методика поверки. БГТК.411181.025 МП», утвержденному руководителем ГЦИ СИ ФГУ «Пензенский ЦСМ» 08 июля 2011 г.
Наименование основных средств поверки и их основные метрологические характеристики приведены в таблице 7.
Таблица 7_________
|
Наименование средства поверки |
Используемые диапазоны |
Пределы допускаемой погрешности |
|
Калибратор переменного тока «Ресурс-К2» |
Напряжение от 0,011/ном до 1,44-t/ном В при t/ном равном 220 и 57,7 В Частота от 45 до 65 Гц Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям от 0 до 30% Коэффициент искажения синусоидальности напряжения от 0,1 до 30 % Коэффициент и-ой гармонической составляющей напряжения от 0,05 до 30 % |
± (0,05 + 0,01 (lt/ном/Ц, - 1|)) % ± 0,005 Гц ± 0,3 % ±(0,3 + 0,03-(i/fUmax/^u”l|))% ± (0,25+0,025-(mJ<n>ax/Jfu(n)-1|))% |
|
Наименование средства поверки |
Используемые диапазоны |
Пределы допускаемой погрешности |
|
Калибратор переменного тока «Ресурс-К2» |
Угол фазового сдвига между фазными напряжениями основной частоты от минус 180° до 180° Длительности провала напряжения и временного перенапряжения от 0,01 до 60 с Глубина провала напряжения от 10 до 100% Коэффициент временного перенапряжения от 1,1 до 1,4 Кратковременная доза фликера от 0 до 20 Сила тока от 0,00Г/1(ОМ до 1,5 /ном А при /Ном равном 5 и 1 А Коэффициент искажения синусоидальности тока от 0,1 до 100 % Коэффициент л-ой гармонической составляющей тока от 0,05 до 100% Угол фазового сдвига между напряжением и током основной частоты от минус 180° до 180° Активная (реактивная, полная) МОЩНОСТЬ ОТ ГНОм-0,01 -/ном ДО Гном'13'/ном Вт (вар, В*А) |
± 0,03° ± 0,001 с ± 0,3 % ± 0,003 ± 1 % ± (0,05 + 0,01 (Ином// - И)) % ±(O,3 + O,Ol((/fImax/2fI-l|))% ± (0,2 + 0,008'(|/T1{n)max/KJ(n> - 1|)) % ± 0,03° ± (0,1 + 0,02-(1Рн/Р- 1D) % при Рн = Гном/„ом И ф = 0° ± (0,15 + 0,03 -(|РН/Р- Ц))% При Рц = ГнОМ*/ном И ф = 60° |
|
Прибор для поверки вольтметров переменного тока В1-9 |
Напряжение от 0,001 до 100 В при частоте от 20 до 60 Гц |
± (0,1 + (0,005-Гк + 0,005)/ Гном) % |
|
г**1*.. электрического сопротивления Р321 |
Номинальное значение сопротивления 0,1 Ом |
Класс точности 0,01 |
|
Измеритель многофункциональный характеристик переменено тока ЙРесурс-иР2-ПТ» |
Активная энергия от 0,5 Гном 0,01 '1ном ДО 1,2 * Гном ’ 1,5 '/ном Втч |
±0,1 % при силе тока от 0,05 /Ном до 1,5/«ж и созф = 1; ± 0,2 % при силе тока от 0,01 1тм до0,05/иомисозф= 1; ± 0,15 % при силе тока от 0,1 -1,^ до 1,5'/ном и С05ф = 0,5L, 0,5С; ± 0,3 % при силе тока от 0,02/иом до 0,1/иом и сояф = 0,5L, 0,5С |
|
< |
Реактивная энергия от 0,5 ‘ Гном'0,01 '/ном ДО 1,2'ГНОМ'1,5 /|ЮМ вар-ч |
± 0,2 % при т от 0,2 до 1,2, где т = (Г/'8Шф)'(Гн0М/н0М) ±0,2(0,9 + 0,02/т)% при т от 0,01 до 0,2 |
|
Частотомер электронно-счетный вычислительный 43-64 и. ------------------------ |
Период от 0,5 до 5 с при уровне входного напряжения от 0,15 до 10 В (для сигналов импульсной формы) |
± 5-Ю’7% |
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
Мультиметр трехфазный «Ресурс-МТ». Технические условия. БГТК.411181.025 ТУ
Рекомендации к применению
Отсутствуют.
Другие Мультиметры
