Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран-514-ММП
| Номер в ГРСИ РФ: | РБ 03 13 5045 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Мультиметры |
| Производитель / заявитель: | ООО "ЭлМетро Групп", г. Челябинск |
|
Описание типа РБ 03 13 5045 12 [2013-03-14]
rb-03-13-5045-12_2013-03-14.pdf
|
Скачать |
Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран 514-ММП (далее - мультиметры) предназначены для измерения напряжения и силы постоянного тока, сопротивления, выходных сигналов термоэлектрических преобразователей температуры и термопреобразователей сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5045 12 |
| Наименование | Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран-514-ММП |
| Год регистрации | 2012 |
| Номер сертификата | 8266 |
| Дата регистрации | 2012-12-27 |
| Срок действия | 2016-10-03 |
| Получатель сертификата | ООО "ЭлМетро Групп", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭлМетро Групп"
Адрес: ул. Неглинная, д. 21, 454106, г. Челябинск
Контакты: (351)793-8028, 742-6884
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по разделу руководства по эксплуатации 3062.000 РЭ. |
Поверители
Скачать
|
Описание типа РБ 03 13 5045 12 [2013-03-14]
rb-03-13-5045-12_2013-03-14.pdf
|
Скачать |
Описание типа
Назначение
Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран 514-ММП (далее - мультиметры) предназначены для измерения напряжения и силы постоянного тока, сопротивления, выходных сигналов термоэлектрических преобразователей температуры и термопреобразователей сопротивления.
Описание
Мультиметры выполнены в настольном исполнении. На передней панели прибора расположены:
- жидкокристаллический дисплей, предназначенный для отображения значений измеряемых величин: напряжения, тока, сопротивления или температуры, а также, режимов работы, контрастности и т.д;
- клавиатура, с помощью которой выбираются режимы работы прибора и вводятся значения устанавливаемых параметров.
На задней панели расположены разъемы для подключения поверяемых приборов, разъем для подключения к 220 В, кнопка включения питания и разъем для связи с компьютером RS-232.
В состав мультиметра входят следующие элементы:
- микропроцессорный модуль;
- модуль с графическим жидкокристаллическим дисплеем (ЖКИ);
- модуль аналого-цифрового преобразования (АЦП) измерений;
- 8-ми канальный коммутатор сигналов;
- блок питания прибора;
- два независимых источника +24 В питания внешних датчиков.
Все измерительные каналы независимые, каждый из которых может быть переконфигурирован пользователем на:
- измерение температуры ТП, ТС;
- измерение параметров электрических сигналов (напряжение, ток, сопротивление).
Измеряемые электрические сигналы поступают на вход мультиплексора и далее на вход АЦП, преобразующего величину измеренного электрического сигнала в цифровой код, который обрабатывается микропроцессором.
Высокую точность измерений обеспечивают: источник опорного напряжения (ИОН), встроенные меры сопротивления и датчик температуры (ДТ), при помощи которого осуществляется термокомпенсация ИОН и измерительных цепей.
Мультиметры применяются при поверке и калибровке: датчиков температуры типа ТС, ТП и с унифицированными выходными сигналами по ГОСТ 26.011-80, а также других типов датчиков и/или преобразователей с унифицированными выходными сигналами по ГОСТ 26.011-80. При поверке датчиков температуры обеспечена возможность ввода индивидуальных градуировочных характеристик эталонных датчиков температуры.
Мультиметр также обеспечивает поверку парнцхДС для теплосчетчиков.
В мультиметрах ЭЛМЕТРО-Кельвин, Метран 514-ММП применяется одинаковые технические решения, их метрологические характеристики /идеи^чны, различаются конструктивным исполнением передней панели. // / - ; Т Ц
Фотографии общего вида мультиметров представлены на рисунке 1.

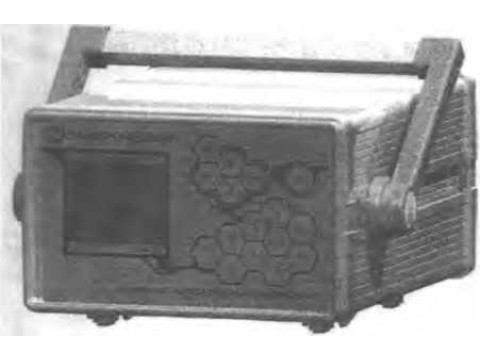

Мультиметр ЭЛМЕТРО-Кельвин
Рисунок 1 - Фотографии общего вида мультиметров

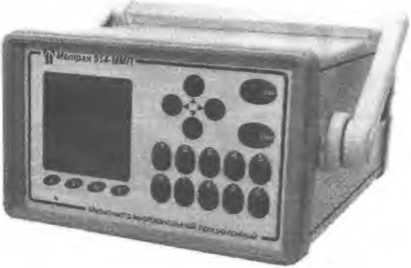

Мультиметр Метран 514-ММП
Программное обеспечение
Мультиметр выполнен на базе микроконтроллера, внутреннее программное обеспе
чение (ПО) которого имеет идентификационные данные, приведенные в таблице 1: ______Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Базовое ПО мультиметра |
MMP.FW |
2.00 |
0xFDAEA731 |
CRC32 |
Метрологические характеристики мультиметров нормированы с учётом влияния на них ПО.
Информация о версии и контрольной сумме доступна через меню мультиметра.
В мультиметре отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.
Защита мультиметра от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.

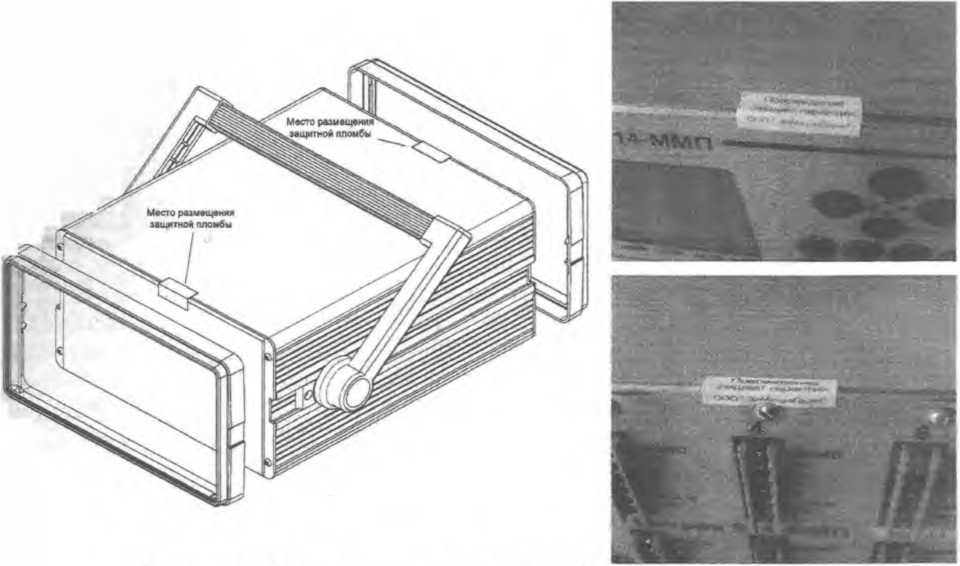

Схема и внешний вид пломбировки от несанкционированного доступа представлена на рисунке 2.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Рисунок 2 - Схема и внешний вид пломбировки мультиметра от несанкционированного доступа.
Технические характеристики
Диапазоны измерения и пределы допускаемой основной погрешности для соответст
вующей функции мультиметра приведены в таблице 2. Таблица 2
|
Функция |
Диапазон |
Единица младшего разряда |
Пределы допускаемой основной абсолютной погрешности в диапазоне температур от 15 до 35 °C, ± |
|
Измерение силы постоянного тока |
± (0 - 25) мА |
0,0001 мА |
65 10'6 Х+0,25 мкА |
|
Измерение напряжения постоянного тока |
±(0 - 200) мВ ±(0-1,1) В |
0,1 мкВ 1 мкВ |
5010'6Х + 2мкВ 5010’6Х + 10 мкВ |
|
Измерение сопротивления постоянному току |
0-400 Ом 400-2000 Ом |
0,001 Ом 0,001 Ом |
25 1 О’6 X + 0,0035 Ом гб-ю^х+одг ом |
|
Примечание X - значение измеряемой величины | |||
Мультиметр измеряет сигналы от термопар (далее по тексту ТП) с НСХ по ГОСТ Р 8.585 - 2001 с возможностью компенсации термо-ЭДС "холодного спая". Типы ТП, пределы допускаемой основной погрешности и диапазоны измерения сигналов термопар соответствуют значениям, приведенным в таблице 3.
Таблица 3
|
Тип ТП |
Диапазон измерений, °C |
Пределы допускаемой основной абсолютной погрешности, ±(°С)* |
Единица младшего разряда, °C |
|
И(ПП) |
от 0 до +200 |
0,4 |
0,01 |
|
от 200 до + 1600 |
0,2 | ||
|
sain) |
от 0 до + 200 |
0,4 • | |
|
от 200 до + 1600 |
0,2 | ||
|
В (ПР) |
от 600 до + 1000 |
0,4 | |
|
от 1000 до+1700 |
0,2 | ||
|
In (НН) |
от - 200 до + 1300 |
0,2 |
0,01 |
|
Тип ТП |
Диапазон измерений,°C |
Пределы допускаемой основной абсолютной погрешности, ±(°С)* |
Единица младшего разряда, °C |
|
К (ХА) |
от-200 до + 1370 |
0,2 | |
|
: т (МК) |
от - 200 до + 400 |
0,2 | |
|
.1 (ЖК) |
от-200 до + 1200 |
0,2 | |
|
i Е (ХКн) |
от - 200 до + 1000 |
0,15 | |
|
! I. (хк) |
от - 200 до + 800 |
0,2 | |
|
| А-1, А-2, А-3 (ВР) |
от 10 до+ 2500 (1800) |
0,5 | |
|
Примечание * - без учета допускаемой абсолютной погрешности канала компенсации холодного спая (± 6,3 °C). | |||
Мультиметр измеряет сигналы от термопреобразователей сопротивления (ТСП, ТСМ, ТСН ) с НСХ по ГОСТ 6651-2009. Типы термопреобразователей сопротивления (ТС), пределы допускаемой основной погрешности и диапазоны измерений сигналов ТС соответствуют значениям, приведенным в таблице 4.
Таблица 4
|
Тип ТС |
Wioo |
Диапазон измерений, °C |
Пределы допускаемой основной абсолютной погрешности, °C |
Единица младшего разряда, °C |
|
50П |
1,3910 |
от-199 до +849 |
± (0,02+0,000025+) |
0,001 |
|
100П |
± (0,015+0,000025+) | |||
|
200П |
для температуры менее 260°С ±(0,015+0,000025+) для температуры от 260 и выше: ± (0,03+0,000025+) | |||
|
500П |
1,3910 |
от - 195 до +849 |
±(0,015+0,000025+) |
0,001 |
|
1000П |
от - 195 до+250 |
±(0,015+0,000025+) | ||
|
Pt 50 |
1,3850 |
от-195 до +845 |
± (0,02+0,000025+) |
0,001 |
|
Pt 100 |
± (0,015+0,000025+) | |||
|
Pt 200 |
для температуры менее 260°С ± (0,015+0,000025+) для температуры от 260 и выше: ± (0,03+0,000025+) | |||
|
Pt 500 |
±(0,015+0,000025+) | |||
|
Pt 1000 |
от - 195 до +250 |
± (0,015+0,000025+) | ||
|
50M |
1,4280 |
от-179 до +200 |
± (0,02+0,000025+) | |
|
53M | ||||
|
100M |
±(0,015+0,000025+) | |||
|
Cu 50 |
1,4260 |
от - 49 до +199 |
± (0,02+0,000025+) | |
|
CulOO |
± (0,015+0,000025-1) | |||
|
100H |
1,6170 |
от - 59 до +179 |
±(0,015+0,0000254) |
0,001 |
|
Ni-100 | ||||
|
Примечание t - значение измеряемой величины в градусах Цельсия | ||||
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды (в диапазоне температур от 5 до 15 °C и от 35 до 50 °C) ± 0,001% / °C (% от верхнего предела измерений).
Рабочие условия применения:
- температура окружающей среды от плюс 5 до плюс 50 °C;
- относительная влажность окружающероТюздуха до 80 % при температуре + 25 °C без конденсации влаги; /
- атмосферное давление от 84 до 106/Д кПа.
Питание мультиметра осуществляется от сети переменного однофазного тока напря-
|
жениеы (220±22) В, частотой (50±1) Гц. Потребляемая мощность, В-А, не более Масса мультиметра, кг, не более Габаритные размеры, мм, не более Средний срок службы, лет, не менее |
15. 3. 209 х 264 х 137. 8 . |
Заак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию (руководство по эксплуатации, методику поверки, паспорт) мультиметра типографским способом и на заднюю панель корпуса мультиметра гравировкой.
Комплектность
Комплект поставки мультиметров соответствует таблице 5
Таблица 5
|
) Наименование |
Количество |
|
Мультиметр |
1 шт. |
|
Сетевой кабель с разъемом для подключения к прибору |
1 шт. |
|
Кабель типа КТП для подключения термопар (с встроенным термозондом компенсации температуры «холодного спая») |
2 шт + (опция)* |
|
Кабель типа КТС для подключения термопреобразователей сопротивления |
2 шт + (опция)* |
|
Кабель типа КТИ для подключения датчиков с унифицированным токовым выходным сигналом |
4 шт + (опция)* |
|
Кабель типа КТУ для подключения датчиков с выходным сигналом в виде напряжения |
(опция)* |
|
Адаптер интерфейса ПК |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Примечание * - дополнительное количество определяется в коде заказа на прибор | |
Поверка
осуществляется по документу «Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран 514-ММП. Методика поверки 3062.000 МИ», утверждённому ГЦИ СИ ФГУП«ВНИИМС» 28.06.2011 г.
Перечень основного оборудования, применяемого для поверки мультиметра, приведен в таблице 6.
Таблица 6
|
ter Нажйенование |
Тип |
Метрологические характеристики |
|
Мультиметр |
Agilent 3458А |
Основная погрешность в режиме измерения: - диапазон 220 мВ: ± (8 -10’6 X + 0,3 мкВ) -диапазон 1,0 В: ± (8-10’6 Х +0,5 мкВ) |
|
< Калибратор порта-щ многофункциональный |
Метран 510- ПКМ класс Б |
Основная погрешность в режиме воспроизведения: 0-1,1 В ±(15-IO’5 X+0,25 мВ) 0-25 мА ±(15-10’5 X + 1 мкА) |
|
Мера электрического ■ сопротивления |
МС 3006 |
Сопротивление 50 Ом; 100 Ом; 200 Ом; 400 Ом: 500 Ом, 1 кОм; 2 кОм. Класс точности 0,001 |
Примечания
1 Допускается применять другие эталонные средства измерений, с техническими характеристиками не хуже указанных выше.
2 X - значение измеряемой величины.
Сведения о методах измерений
Метод измерений приведён в разделе 2 документа «Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин, Метран 514-ММП. Руководство по эксплуатации 3062.000 РЭ».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термо-преобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.028-86 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ТУ 4381-010-99278829-2011 «Мультиметры многоканальные прецизионные ЭЛМЕТРО-Кельвин. Метран 514-ММП. Технические условия»
Рекомендации к применению
осуществление мероприятий государственного контроля (надзора);
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным 'требованиям.
