Мультиметры портативные МП-1

Назначение

Мультиметры портативные МП-1 (далее - мультиметры) предназначены для измерения напряжения постоянного тока, среднеквадратического значения напряжения переменного тока синусоидальной формы, силы постоянного тока, среднеквадратического значения силы переменного тока синусоидальной формы, электрического сопротивления постоянному току.

Область применения - контроль параметров радиоэлектронной аппаратуры и её компонентов при её разработке, производстве и эксплуатации.

Описание

Принцип действия мультиметров основан на преобразовании измеряемой величины в нормированное постоянное напряжение с последующим его измерением аналого-цифровым преобразователем интегрирующего типа.

Мультиметры выполнены в малогабаритном корпусе из ударопрочного полистирола, состоящего из двух частей - верхней и нижней частей корпуса.

Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки приведено в приложении А.

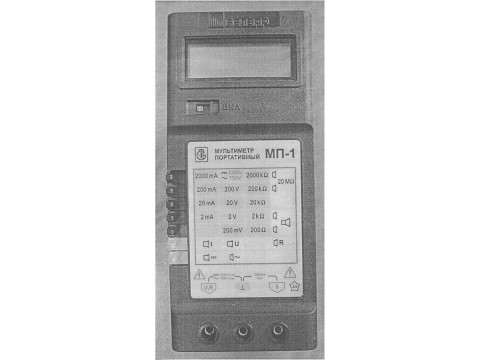

Внешний вид мультиметра представлен на рисунке 1.

Лист

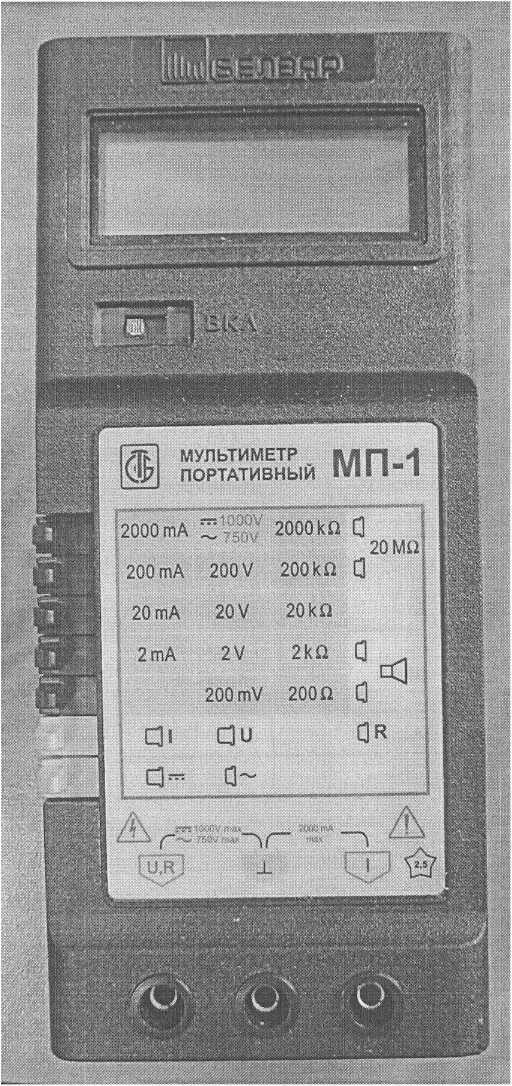

Рисунок 1 - Внешний вид мультиметра

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Измерение напряжения постоянного тока

1.1 диапазон измерений

1.2 пределы измерений

1.3 пределы допускаемой основной относительной погрешности на пределе измерений:

200 мВ; 2, 20, 200 В

1000 В

от 0,5 мВ до 1000 В;

200 мВ; 2, 20, 200, 1000 В;

±[0,25 + 0,15 (UK/U - 1)] %; ±[0,4 + 0,3(UK/U

Государственный реестр] I средств измерений / \ Республики Беларусь / \Для документов/

n          л Г

Лист 2 Листов-^

2 Измерение среднего квадратического значения напряжения переменного тока синусоидальной формы

2.1 диапазон измерений

2.2 пределы измерений

2.3 диапазон частот на пределе измерений:

200 мВ; 2 В

20, 200, 750 В

2.4 пределы допускаемой основной относительной погрешности

от 1 мВ до 750 В;

200 мВ; 2, 20, 200, 750 В;

от 20 Гц до 20 кГц;

от 20 Гц до 1 кГц.

приведены в таблице 1

Таблица 1

3 Измерение силы постоянного тока

3.1 диапазон измерений

3.2 пределы измерений

3.3 пределы допускаемой основной относительной погрешности

от 0,2 мА до 2000 мА;

2, 20, 200, 2000 мА;

±[0,4 + 0,1(1к/1 - 1)] %.

4 Измерение среднего квадратического значения силы переменного тока синусоидальной формы

4.1 диапазон измерений

4.2 пределы измерений

4.3 диапазон частот

4.3 пределы допускаемой основной относительной погрешности на пределе измерений, в диапазоне частот:

2 мА, от 40 до 60 Гц

20 мА, от 40 до 450 Гц

200, 2000 мА, от 40 Гц до 1 кГц

5 Измерение сопротивления постоянному току

5.1 диапазон измерений

5.2 пределы измерений

5.3 пределы допускаемой основной относительной погрешности на пределе измерений:

200 Ом

2, 20, 200 кОм

2000 кОм

20 МОм

от 0,2 мА до 2000 мА;

2, 20, 200, 2000 мА; от 40 Гц до 1 кГц;

±[2 + 1(1к/1 - 1)] %;

±[1 + 0,5 (1к /I - 1)] %;

±[1,5 + 0,5 (1к /I - 1)] %-

от 1 Ом до 20 МОм; 200 Ом; 2, 20, 200, 2000 кОм; 20 МОм;

±[1 + 0,5 (RK /R - 1)] %;

±[0,2 + 0,1 (RK /R— 1)] %;

±[0,4 + 0,3 (Rk /R - 1)] %;

±[1,3 + 0,5 (RK /R - 1)] %.

Примечания:

1 UK, lK, RK - конечное значение установленного предела измерений напряжения (мВ, (мА), сопротивления (Ом, кОм, МОм).

2 U, I, R - значение измеряемой величины напряжения (мВ, В), тока (мА), сопротивл кОм, МОм).

Для документов

реестр средств измерений Республики Беларусь

Лист 3

6 Питание от автономного источника (2 элемента АА) напряжением

7 Потребляемый ток, не более

8 Наработка на отказ, не менее

9 Срок службы, не менее

10 Время восстановления рабочего состояния, не более

11 Габаритные размеры, не более

12 Масса (без элементов питания), не более

13 Рабочие условия эксплуатации

13.1 температура окружающего воздуха

13.2 относительная влажность окружающего воздуха

от 2,7 до 3,3 В

25 мА

10 000 ч

15 лет

60 мин

190 х 84 х 37 мм

0,35 кг

от 10 °C до 35 °C;

до 80 % при 25 °C.

14 Пределы допускаемой дополнительной относительной погрешности при изменении температуры окружающего воздуха на каждые 10 °C в диапазоне рабочих температур

±25, где б - предел допускаемой основной относительной погрешности.

15 Условия транспортирования:

15.1 температура окружающего воздуха:

15.2 относительная влажность окружающего воздуха

от минус 50 °C

до плюс 50 °C;

до 98 % при 35 °C.

Знак утверждения типа

Знак утверждения типа наносится на верхнюю часть

корпуса мультиметров

способом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки мультиметров приведён в таблице 2.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

УШЯИ.411182.012 ТУ Мультиметры портативные МП-1, МП-1А. Технические условия

УШЯИ.411182.012 МП (МРВ МП.2733-2017) Мультиметр портативны

Методика поверки

Ли!

Заключение

Мультиметры портативные МП-1 соответствуют требованиям технических условий УШЯИ.411182.012ТУ, ГОСТ 22261-94, ГОСТ 12.2.091-2012.

Мультиметры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации соответствия ЕАЭС № BY/112 11.01. ТР004 003 20609 от 16.02.2017)

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
