Мультиметры прецизионные Fluke 8508A
| Номер в ГРСИ РФ: | РБ 03 13 6070 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Мультиметры |
| Производитель / заявитель: | «Fluke Corporation», США |
|
Описание типа РБ 03 13 6070 16 [2017-05-02]
rb-03-13-6070-16_2017-05-02.pdf
|
Скачать |
Мультиметры прецизионные Fluke 8508А (далее - мультиметры) предназначены для измерения силы и напряжения постоянного и переменного тока, а также электрического сопротивления и частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6070 16 |
| Наименование | Мультиметры прецизионные Fluke 8508A |
| Год регистрации | 2016 |
| Номер сертификата | 10570 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | фирма "Fluke Corporation", Соединенные Штаты (US) (изготовитель - фирма "Fluke Precision Measurement Ltd", Соединенное Королевство (GB)) |
Производитель / Заявитель
фирма "Fluke Corporation" (изготовитель - фирма "Fluke Precision Measurement Ltd", Соединенное Королевство)
Адрес: 6920 Seaway Blvd Everett, WA 98203
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2633-2016. |
Поверители
Скачать
|
Описание типа РБ 03 13 6070 16 [2017-05-02]
rb-03-13-6070-16_2017-05-02.pdf
|
Скачать |
Описание типа
Назначение
Мультиметры прецизионные Fluke 8508А (далее - мультиметры) предназначены для измерения силы и напряжения постоянного и переменного тока, а также электрического сопротивления и частоты.
Область применения - в различных отраслях промышленности.
Описание
Принцип действия мультиметров основан на измерениях мгновенных значений аналоговых входных сигналов с их последующим преобразованием в цифровую форму быстродействующим АЦП и индикацией сигналов на цифровом дисплее. Высокая точность достигается за счет использования высокостабильных внутренних мер напряжения постоянного тока и сопротивления. Мультиметры обладают функциями автоматической калибровки и самодиагностики. Мультиметры выполнены в металлическом корпусе. На передней панели наряду с двумя многофункциональными жидкокристаллическими дисплеями имеются клавиши управления и входные разъемы для подключения измерительных проводов. На задней панели мультиметров расположены выключатель питания, соединитель сетевого шнура, клемма заземления, а также разъем интерфейса IEEE-488. Конструкция корпуса позволяет пользователю осуществить пломбирование мультиметра. Версия встроенного программного обеспечения должна быть не ниже 03.05.

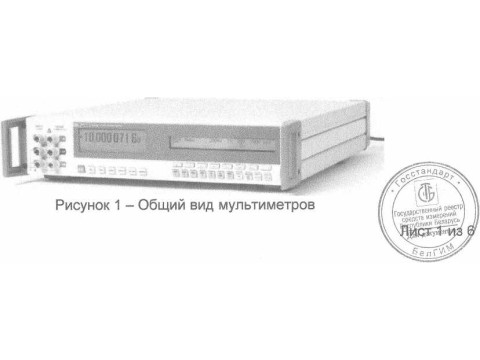

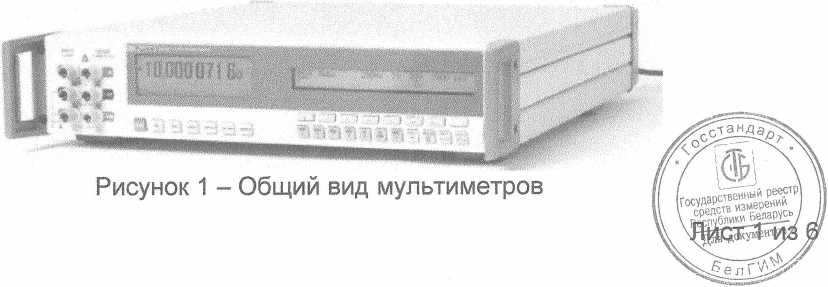

Общий вид мультиметров приведен на рисунке 1.
Знак поверки (поверительное клеймо-наклейка) наносится как показано в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические и технические характеристики мультиметров приведены в таблицах 1, 2 и 3.
Таблица 1 - Основные метрологические характеристики мультиметра при
|
Предел измерений |
Пределы основной допускаемой погрешности мультиметра ±(ррт от показаний + ppm от значения предела измерений) при температуре 23 °C ± 5 °C | |
|
Напряжение постоянного тока | ||
|
200 мВ |
±(6,5 + 0,6) | |
|
2 В |
±(4,5 + 0,25) | |
|
20 В |
±(4,5 + 0,25) | |
|
200 В |
±(7,0 + 0,25) | |
|
1000 В |
±(7,0 + 0,6) | |
|
Сила постоянного тока | ||
|
200 мкА |
±(16 + 2,0) | |
|
2 мА |
±(16 + 2,0) | |
|
20 мА |
±(18 + 2,0) | |
|
200 мА |
±(60 + 4,0) | |
|
2 А |
±(225 + 8,0) | |
|
20 А |
±(500 + 20) | |
|
Сопротивление в режиме Normal | ||
|
2 Ом |
±(22 + 2,5) | |
|
20 Ом |
±(12 + 0,9) | |
|
200 Ом |
±(10 + 0,3) | |
|
2 кОм |
±(10 + 0,3) | |
|
20 кОм |
±(10 + 0,3) | |
|
200 кОм |
±(10 + 0,3) | |
|
2 МОм |
±(12 + 0,6) | |
|
20 МОм |
±(25 + 6,0) | |
|
200 МОм |
±(150 + 60) | |
|
2 ГОм |
±(1810 + 600) | |
|
Сопротивление в режиме Lo Current | ||
|
2 Ом |
±(22 + 2,5) | |
|
20 Ом |
±(12 + 0,9) | |
|
200 Ом |
±(10 + 0,9) | |
|
2 кОм |
±(10 + 0,9) | |
|
20 кОм |
±(10 + 0,9) | |
|
200 кОм |
±(10 + 0,6) | |
|
2 МОм |
±(17 + 0,6) | |
|
20 МОм |
±(110 + 6,0) | |
|
200 МОм |
±(1810 + 600) | |
|
2 ГОм |
±(1810 + 600) | |
|
Сопротивление в режиме High Voltage | ||
|
20 МОм |
±(20 + 0,6) | |
|
200 МОм |
±(80 + 6,0) | |
|
2 ГОм |
±(230 + 60) ZZ/fc; \\ | |
|
20 ГОм |
±(1810 + 600) Il ( -----------------------------------------------------------------------------5-------'--------------------1------------------------tl-■ J | |
2 из 6
Таблица 2 - Основные метрологические характеристики мультиметра при
и силы
тока
|
Предел измерений |
Частота |
Пределы основной допускаемой погрешности при измерении ±(ррт от показаний + ppm от значения предела измерений) при температуре 23 °C ± 5 °C |
|
Напряжение переменного тока | ||
|
200 мВ |
от 10 Гц до 40 Гц |
±(160 + 25) |
|
от 40 Гц до 100 Гц |
±(135 + 25) | |
|
от 100 Гц до 2 кГц |
±(135+ 12) | |
|
от 2 Гц до 10 кГц |
±(165 + 25) | |
|
от 10 кГц до 30 кГц |
±(395 + 50) | |
|
от 30 кГц до 100 кГц |
±(855 + 120) | |
|
2 В 20 В 200 В |
от 10 Гц до 40 Гц |
±(135+ 12) |
|
от 40 Гц до 100 Гц |
±(110+ 12) | |
|
от 100 Гц до 2 кГц |
±(90 + 12) | |
|
от 2 кГц до 10 кГц |
±(135+ 12) | |
|
от 10 кГц до 30 кГц |
±(260 + 25) | |
|
от 30 кГц до 100 кГц |
±(650 + 120) | |
|
от 100 кГц до 300 кГц |
±(3000 + 1200) | |
|
от 300 кГц до 1 МГц |
±(10000 + 12000) | |
|
1000 В |
от 10 Гц до 40 Гц |
±(145 + 25) |
|
от 40 Гц до 10 кГц |
±(140 + 25) | |
|
от 10 кГц до 30 кГц |
±(265 + 50) | |
|
от 30 кГц до 100 кГц |
±(700 + 250) | |
|
Сила переменного тока | ||
|
200 мкА |
от 10 Гц до 10 кГц |
±(620+ 120) |
|
2 мА 20 мА |
от 10 Гц до 10 кГц |
±(370+ 120) |
|
200 мА |
от 10 Гц до 10 кГц |
±(360 + 120) |
|
2А |
от 10 Гц до 2 кГц |
±(725 + 120) |
|
от 2 кГц до 10 кГц |
±(860 + 120) | |
[госуда^^^рений j I
J1 о о
\ Для докувенМИС^ О ИЗ О
Окончание таблицы 2
|
Предел измерений |
Частота |
Пределы основной допускаемой погрешности при измерении ±(ррт от показаний + ppm от значения предела измерений) при температуре 23 °C ± 5 °C |
|
Сила переменного тока | ||
|
20 А |
от 10 Гц до 2 кГц |
±(920 + 120) |
|
от 2 кГц до 10 кГц |
±(2500+ 120) | |
При измерении частоты в диапазоне от 10 Гц до 1 МГц пределы основной допускаемой погрешности мультиметра составляют ±(10 ppm от показаний + 2 единицы младшего разряда).
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание от сети переменного тока с: - напряжением, В - частотой, Гц |
от 200 до 240, от 47 до 63 |
|
Потребляемая мощность, В А, не более |
80 |
|
Диапазон температуры окружающей среды при эксплуатации, °C |
от 18 до 28 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
487x427x88 |
|
Масса, кг, не более |
11,5 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель и на титульный лист эксплуатационной документации (в правом верхнем углу) методом типографической печати.
Комплектность
В комплект поставки мультиметров прецизионных Fluke 8508А входит:
|
1. Мультиметр |
1 шт. |
|
2. Руководство по эксплуатации |
1 экз. |
|
3. Методика поверки |
1 экз. |
|
4. Упаковка |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Fluke Corporation», Соединенные Штаты, "Fluke Precision Measurement Ltd", Соединенное Королевство.
МРБ МП.2633-2016 «Мультиметры прецизионные Fluke 8508А. Методика поверки».
Заключение
Мультиметры прецизионные Fluke 8508А соответствуют требованиям технической документации фирмы «Fluke Corporation», Соединенные Штаты, (изготовитель - «Fluke Precision Measurement Ltd», Соединенное Королевство).
Мультиметры соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация соответствия ТС RU Д-иЭ.АГОЗ.В.67307, действительна по 15.02.2020).
Межповерочный интервал - не более 12 месяцев (для мультиметров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
