Мультиметры портативные МП-3
| Номер в ГРСИ РФ: | РБ 03 13 4875 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Мультиметры |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
Мультиметры портативные МП-3 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока синусоидальной формы, электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4875 18 |
| Наименование | Мультиметры портативные МП-3 |
| Год регистрации | 2018 |
| Номер сертификата | 11547 |
| Дата регистрации | 2018-01-30 |
| Срок действия | 2023-01-30 |
| Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2246-2012 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 13 4875 18 [2019-09-24]
rb-03-13-4875-18_2019-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4875 18 [2013-10-03]
rb-03-13-4875-18_2013-10-03.pdf
|
Скачать |
Описание типа
Назначение
Мультиметры портативные МП-3 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока синусоидальной формы, электрического сопротивления постоянному току.
Область применения - обеспечение измерений электрических величин при настройке и ремонте радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Описание
Принцип действия мультиметра основан на преобразовании измеряемой величины (напряжения, силы тока) в нормированное значение постоянного напряжения от 0 до 2 В с последующим его преобразованием в цифровой код с помощью однокристального аналого-цифрового преобразователя (АЦП), работающего по методу двойного интегрирования.
Преобразователь переменного напряжения представляет собой линейный преобразователь средних квадратических значений.
Измерение электрического сопротивления осуществляется при помощи АЦП путем сравнения падения напряжения на измеряемом сопротивлении и на соединенном последовательно с ним образцовом резисторе.
Измерение силы тока осуществляется путём преобразования измеряемой силы тока в напряжение при протекании тока через образцовые сопротивления токовых шунтов.
Управление мультиметром осуществляется при помощи поворотного
переключателя и кнопок, расположенных на передней панели.
Конструктивно мультиметр выполнен в малогабаритном корпусе из
ударопрочного полистирола, состоящем из двух частей - верхней крышки и основания.

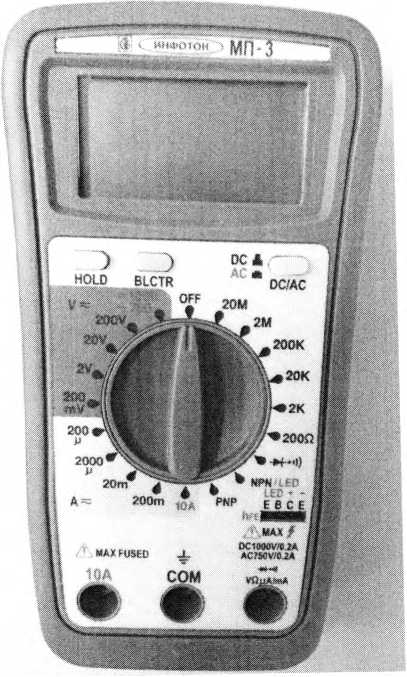

Внешний вид мультиметра представлен на рисунке 1.

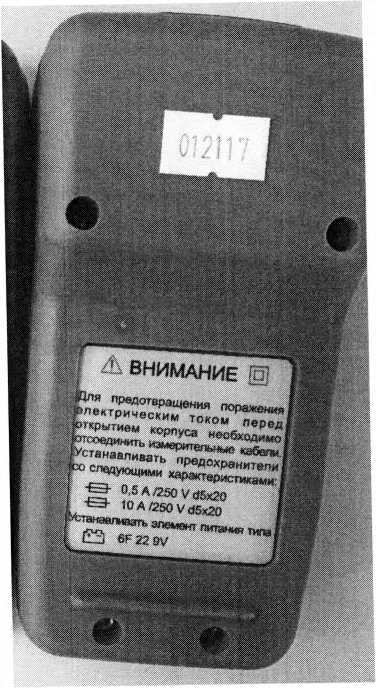

Место нанесения оттиска поверительного клейма и знака поверки в виде клейма-наклейки приведено в приложении А.

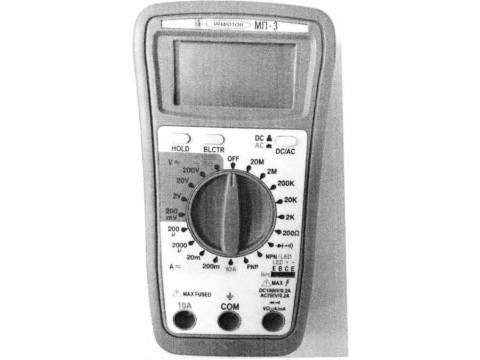

Рисунок 1 — Внешний вид мультиметра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики мультиметров представлены в таблицах 1-6.
Примечания к таблицам 1-5:
ед.мл.р. - единица младшего разряда;
1)х - измеренное значение напряжения постоянного (переменного) тока, В;
lx - измеренное значение силы постоянного (переменного) тока, А;
Rx - измеренное значение электрического сопротивления постоянному току, Ом.
Таблица 1 - Измерение напряжения постоянного тока_______________________
|
Наименование характеристики |
Значение характеристики |
|
- пределы измерений - диапазон измерений |
200 мВ, 2, 20, 200, 1000 В; от 1 мВ до 1000 В; |
|
- пределы допускаемой основной погрешности на пределах измерений: • 200 мВ; • 2, 20, 200 В • 1000 В |
±(0,5% Ux + 1 ед.мл.р.); ±(1,2% Ux + 2 ед.мл.р.); ±(1,5% Ux + 2 ед.мл.р.) |
Таблица 2 - Измерение среднего квадратического значения напряжения переменного тока синусоидальной формы______________________________________________
|
Наименование характеристики |
Значение характеристики |
|
- пределы измерений -диапазон измерений - диапазон частот |
200 мВ, 2, 20, 200, 750 В; от 2 мВ до 750 В; от 50 до 500 Гц; |
|
- пределы допускаемой основной погрешности на пределах измерений: • 200 мВ; • 2, 20, 200 В •750 В |
±(1,0 % Ux + 3 ед.мл.р.); ±(1,5 % Ux + 3 ед.мл.р.); ±(2,5 % Ux + 4 ед.мл.р.) |
Таблица 3 - Измерение силы постоянного тока
|
Наименование характеристики |
Значение характеристики |
|
- пределы измерений - диапазон измерений |
200 мкА, 2, 20, 200 мА, 10 А; от 1 мкА до 10 А; |
|
- пределы допускаемой основной погрешности на пределах измерений: • 200 мкА; 2, 20, 200 мА • 10 А |
±(1,2 % 1х + 2 ед.мл.р.); ±(2,0 % 1х + 3 ед.мл.р.) |
Таблица 4 - Измерение среднего квадратического значения силы переменного тока синусоидальной формы_______________________________________________
|
Наименование характеристики |
Значение характеристики |
|
- пределы измерений - диапазон измерений - диапазон частот |
200 мкА, 2, 20, 200 мА, 10 А; от 2 мкА до 10 А; от 50 до 500 Гц; |
|
- пределы допускаемой основной погрешности на пределах измерений: • 200 мкА; 2, 20, 200 мА • 10 А |
±(1,5 % 1х + 3 ед.мл.р.); ±(2,5 % 1х + 5 ед.мл.р.) |
। {^осударсть.ц-ный реестр)
\ р^л«тя И3м*^ений / \ \ *2^ У блики Беларусь у А \ ЛЛЯ ЛПКиМРит. /
Таблица 5 - Измерение электрического сопротивления постоянному току
|
Наименование характеристики |
Значение характеристики |
|
- пределы измерений - диапазон измерений |
200 Ом, 2, 20, 200 кОм, 2, 20 МОм; от 1 Ом до 20 МОм; |
|
- пределы допускаемой основной погрешности на пределах измерений: • 200 Ом; 2, 20, 200 кОм; 2 МОм • 20 МОм |
±(1,2 % Rx + 2 ед.мл.р.) ±(2,5 % Rx + 4 ед.мл.р.) |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания постоянного тока (от автономного источника питания) |
от 6,4 до 9,6 В |
|
Потребляемый ток, не более |
2,5 мА |
|
Срок службы, не менее |
15 лет |
|
Средняя наработка на отказ, не менее |
10000 ч |
|
Время восстановления работоспособного состояния, не более |
60 мин |
|
Масса без элементов питания, не более |
0,35 кг |
|
Габаритные размеры, не более |
147 х 77 х 40 мм |
|
Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха |
от 15 °C до 25 °C; от 30 % до 80 % |
|
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 5 °C до 40 °C; до 80 % при температуре 25 °C; от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Знак утверждения типа
Знак утверждения типа наносится на прибор и титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки мультиметров приведён в таблице 7.
Таблица 7
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
Мультиметр портативный МП-3 |
УФЦИ.411182.003 |
1 | |
|
Комплект ЗИП эксплуатационный: |
УФЦИ.305654.006 |
1 | |
|
- кабель «К1» |
1 |
Красный | |
|
- кабель «К2» |
1 |
Чёрный | |
|
Руководство по эксплуатации |
УФЦИ.411182.003 РЭ |
1 | |
|
Методика поверки |
УФЦИ.411182.003 МП (МРБ МП.2246-2012) |
1 |
Высылается по запросу |
|
Упаковка |
УФЦИ.305638.001-01 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 190737825.007-2012 Мультиметр портативный МП-3. Технические условия.
МРБ МП.2246-2012 Мультиметр портативный МП-3. Методика поверк^х^Хе^-1-1.
U \ Республики белазу //
\ДЛЯ Документов;'
Заключение
Мультиметры портативные МП-3 соответствуют требованиям технических условий ТУ BY 190737825.007-2012, ГОСТ 22261-94, ГОСТ 12.2.091-2012.
Мультиметры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», (регистрационный номер декларации соответствия
ЕАЭС № BY/112 11.01. ТР004 003 21670 от 28.04.2017).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Мультиметры
