Мультиметры портативные МП-4
| Номер в ГРСИ РФ: | РБ 03 13 6440 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Мультиметры |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
|
Описание типа РБ 03 13 6440 17 [2018-03-19]
rb-03-13-6440-17_2018-03-19.pdf
|
Скачать |
Мультиметры портативные МП-4 (далее по тексту мультиметры) предназначены для измерения напряжения постоянного тока, среднеквадратического значения напряжения переменного тока синусоидальной формы, силы постоянного и переменного токов, электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6440 17 |
| Наименование | Мультиметры портативные МП-4 |
| Год регистрации | 2017 |
| Номер сертификата | 11429 |
| Дата регистрации | 2017-11-28 |
| Срок действия | 2022-11-28 |
| Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2752-2017. |
Поверители
Скачать
|
Описание типа РБ 03 13 6440 17 [2018-03-19]
rb-03-13-6440-17_2018-03-19.pdf
|
Скачать |
Описание типа
Назначение
Мультиметры портативные МП-4 (далее по тексту мультиметры) предназначены для измерения напряжения постоянного тока, среднеквадратического значения напряжения переменного тока синусоидальной формы, силы постоянного и переменного токов, электрического сопротивления постоянному току.
Мультиметры применяются в различных областях хоз. деятельности для обеспечения измерений электрических величин, при настройке и ремонте радиоэлектронной аппаратуры.
Описание
Принцип действия мультиметра основан на преобразовании измеряемой величины (напряжения, тока) в нормированное значение постоянного напряжения от 0 до 4 В с последующим его преобразованием в цифровой код с помощью однокристального аналого-цифрового преобразователя (АЦП), работающего по методу двойного интегрирования.
Преобразователь переменного напряжения представляет собой линейный преобразователь средних квадратических значений.
Измерение сопротивления осуществляется при помощи АЦП путем сравнения падения напряжения на измеряемом сопротивлении и на соединенном последовательно с ним образцовом резисторе.
Измерение токов осуществляется путем преобразования измеряемых токов в напряжение при протекании их через образцовые сопротивления.
Управление мультиметром осуществляется при помощи поворотного переключателя и кнопок, расположенных на передней панели.
Конструктивно мультиметр выполнен в малогабаритном корпусе из ударопрочного полистирола, состоящем из двух частей- верхней крышки и
Место нанесения оттиска поверительного клейма и знака повейжуг'Ет ма-наклеики приведено в приложении А. и ))

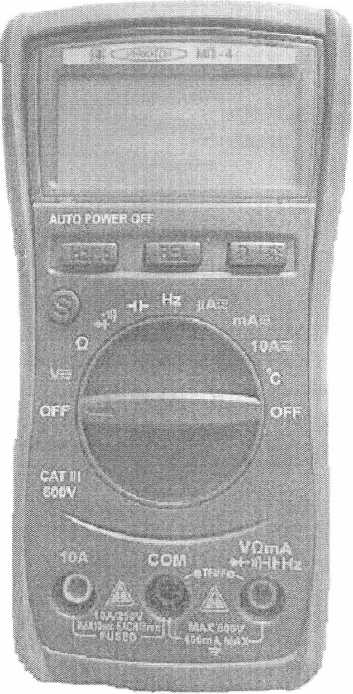

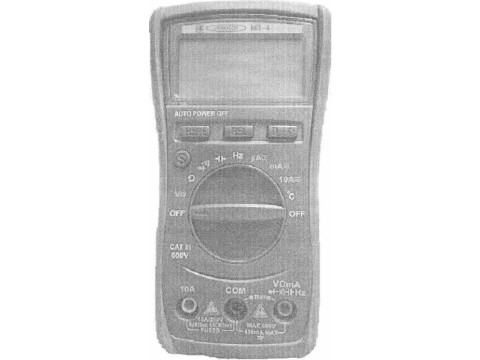

Внешний вид мультиметра представлен на рисунке 1. V. \ Республики Беларусь/ IJ
\^ля 0
Рисунок 1 - Внешний вид мультиметра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значения основных технических и метрологических характеристик мультиметров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измерение напряжения постоянного тока: - конечное значение пределов измерений - диапазон измерения - пределы допускаемой основной погрешности: 1) 400 мВ, 4, 40, 400 В 2) 600 В |
400 мВ, 4, 40, 400, 600 В от 1 мВ до 600 В ± (0,5 % Ux + 4 ед.мл.р) ± (1,0 % Ux + 4 ед.мл.р) |
|
Измерение среднего квадратического значения напряжения переменного тока синусоидальной формы: - конечное значение пределов измерений -диапазон измерения - диапазон частот - пределы допускаемой основной погрешности: 1) 4, до, 400 В 2) 600 В |
4, 40, 400, 600 В от 20 мВ до 600 В от 50 до 200 Гц ± (0,8 % Ux + 6 ед.мл.р) ± (1,0 % Ux + 6 ед.|уиэ.р)-^ |
Продолжение таблицы 1
|
1 |
2 |
|
Измерение силы постоянного тока: - конечное значение пределов измерений - диапазон измерения - пределы допускаемой основной погрешности: 1) 400, 4000мкА, 40, 400 мА 2) 10 А |
400, 4000 мкА, 40, 400 мА, 10 А от 1 мкА до 10 А ±(1,0 % 1х + 10 ед. мл.р) ±(1,2 % 1х + 10 ед. мл.р) |
|
Измерение среднего квадратического значения силы переменного тока синусоидальной формы: - конечное значение пределов измерений - диапазон измерения - пределы допускаемой основной погрешности: 1) 400, 4000мкА, 40, 400 мА 2) 10 А |
400, 4000 мкА, 40, 400 мА, 10 А от 1 мкА до 10 А ±(1,5 % 1х + 10 ед. мл.р) ±(2,5 % 1х + 15 ед. мл.р) |
|
Измерение сопротивления постоянному току: - конечное значение пределов измерений - диапазон измерения - пределы допускаемой основной погрешности: 1)400 Ом 2) 4, 40, 400 кОм, 4 МОм 3) 40 МОм |
400 Ом, 4, 40, 400 кОм, 4, 40 МОм; от 1 Ом до 40 МОм; ± (0,8 % Rx + 5 ед.мл.р.) ± (0,8 % Rx + 4 ед.мл.р.) ± (1,2 % Rx + 10 ед.мл.р. |
|
Измерение частоты синусоидального сигнала: - конечное значение пределов измерений - диапазон измерения - пределы допускаемой основной погрешности |
10,100,1000 Гц, 10,100,1000 кГц, 10 МГц от 5 Гц до 10 МГц; ± (0,5 % fx + 10 ед.мл.р.). |
|
Пределы допускаемой дополнительной погрешности в диапазоне рабочих температур от 5 до 40 °C |
±26, где 5 - предел допускаемой основной погрешности. |
|
Питание от автономного источника напряжением |
от 2,5 до 3,2 В |
|
Потребляемый ток, не более |
1,5 мА |
|
Срок службы, не менее |
15 лет |
|
Наработка на отказ, не менее |
10000 ч |
|
Время восстановления рабочего состояния, не более |
60 мин |
|
Масса без элементов питания, не более |
0,2 кг |
|
Габаритные размеры, не более |
144x76x41 мм |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от 5 до 40 до 80 при температуре 25 °C от 84 до 106,7 (от 630 до 800) |
Примечания:
1 Ux, - значение измеряемой величины напряжения, В;
2 1Х - значение измеряемой величины тока, А;
3 Rx - значение измеряемой величины сопротивления, Ом;
4 fx- значение измеряемой величины частоты, Гц.
Знак утверждения типа
Знак утверждения типа наносится на мультиметры и на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки мультиметров указаны в таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
Мультиметр портативный МП-4 |
УФЦИ.411182.004 |
1 | |
|
Комплект ЗИП эксплуатационный: |
УФЦИ.305654.005 |
1 | |
|
- кабель «К1» |
УФЦИ.685641.003 |
1 |
красный |
|
- кабель «К2» |
УФЦИ.685641.004 |
1 |
черный |
|
- датчик температуры К-типа Приспособление для тестирова- |
УФЦИ.405261.001 |
1 | |
|
ния |
УФЦИ.685112.001 |
1 | |
|
Руководство по эксплуатации |
УФЦИ.411182.004 РЭ |
1 | |
|
Методика поверки |
УФЦИ.411182.004 МП |
1 |
Высылает- |
|
(МРБ МП.2752-2017) |
ся по за- | ||
|
просу | |||
|
Упаковка |
УФЦИ.305636.032 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 190737825.023-2017 Мультиметр портативный МП-4. Технические условия.
УФЦИ.411182.004 МП (МРБ МП.2752-2017) Мультиметр портативный МП-4. Методика поверки
из 6
Заключение
Мультиметры портативные МП-4 соответствуют требованиям технических условий ТУ BY 190737825.023-2017, ГОСТ 22261-94, ГОСТ 12.2.091-2012.
Мультиметры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации соответствия ЕАЭС № BY/112 11.01. ТР004 003 21349 от 04.04.2017)
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
