Мультиметры NOMEX L 981815
| Номер в ГРСИ РФ: | РБ 03 25 4897 12 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Категория: | Мультиметры |
| Производитель / заявитель: | «PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH», Германия |
|
Описание типа РБ 03 25 4897 12 [2013-01-23]
rb-03-25-4897-12_2013-01-23.pdf
|
Скачать |
Мультиметры NOMEX L 981815 (в дальнейшем - мультиметры) предназначены для измерения дозы (кермы в воздухе), мощности дозы (мощности кермы в воздухе), дозы в импульсе, числа импульсов, частоты следования импульсов, времени экспозиции, напряжения на рентгеновской трубке, общей фильтрации и слоя половинного ослабления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 4897 12 |
| Наименование | Мультиметры NOMEX L 981815 |
| Год регистрации | 2012 |
| Номер сертификата | 7951 |
| Дата регистрации | 2012-07-05 |
| Срок действия | 2017-07-05 |
| Получатель сертификата | фирма "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH", Германия (DE) |
Производитель / Заявитель
фирма "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH"
Адрес: Lorracher StraBe, 7, 79115 Freiburg
Контакты: +49 761 49055-0 / +49 761 49055-70 / info@ptw.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.2284-2012. |
| Признание поверки | Первичная и периодическая: ВНИИМ им. Д.И.Менделеева (номер реестра - №065, шифр поверительного клейма - В)(НТК №06-12). |
Поверители
Скачать
|
Описание типа РБ 03 25 4897 12 [2013-01-23]
rb-03-25-4897-12_2013-01-23.pdf
|
Скачать |
Описание типа
Назначение
Мультиметры NOMEX L 981815 (в дальнейшем - мультиметры) предназначены для измерения дозы (кермы в воздухе), мощности дозы (мощности кермы в воздухе), дозы в импульсе, числа импульсов, частоты следования импульсов, времени экспозиции, напряжения на рентгеновской трубке, общей фильтрации и слоя половинного ослабления.
Область применения - медицинская диагностика (рентгенография, флюорография, маммография, компьютерная томография), рентгенографическая диагностика в стоматологии.
Описание
Принцип действия мультиметров основан на измерении кермы и мощности кермы полупроводниковыми детекторами гамма-излучения. Напряжение на рентгеновской трубке, полную фильтрацию, толщину слоя половинного ослабления определяют методом двух фильтров, основанном на определении измеряемой величины путем математической обработки сигналов с детекторов, расположенных за фильтрами рентгеновского излучения с различными коэффициентами фильтрации.
Управление процессом измерения и обработки выходной информации осуществляется с помощью программного обеспечения NOMEX, установленного на персональном компьютере (в дальнейшем - ПК). Связь мультиметра с ПК осуществляется через порт USB 2.0.
Внешний вид мультиметров приведен на рисунке 1.

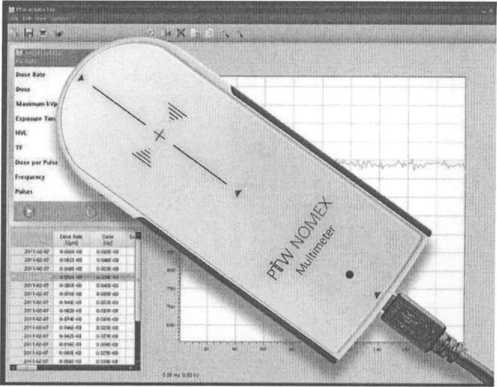

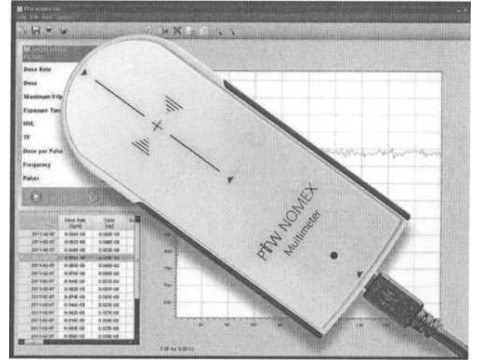

Рисунок 1 - Внешний вид мультиметров NOMEX L 981815
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение параметра |
|
Диапазон измерения мощности кермы в воздухе |
от 5 мкГр/с до 500 мГр/с; ОТ 50 мкГр/с ДО 500 мГр/с (для маммографии) |
|
Пределы допускаемой относительной погрешности измерения мощности кермы в воздухе, % |
+ 3,5; ± 2,5 (для маммографии) |
|
Диапазон измерения кермы в воздухе |
от 5 нГр до 500 Гр; ОТ 0,5 нГр ДО 500 Гр (для маммографии) |
|
Пределы допускаемой относительной погрешности измерения кермы в воздухе, % |
±3,5; ± 2,5 (для маммографии) |
|
Диапазон измерения напряжения на рентгеновской трубке, кВ |
от 40 до 150; ОТ 23 ДО 3 5 (для маммографии) |
|
Пределы допускаемой погрешности измерения напряжения на рентгеновской трубке |
±1,5% ИЛИ ±1,0 кВ (в зависимости, что больше); ± 0,5 кВ (для маммографии) |
|
Полная фильтрация, толщина в мм А1 |
ОТ 1,5 ДО 40 |
|
Пределы допускаемой погрешности измерения полной фильтрации |
± 10 % или ± 0,5 мм А1 (в зависимости, что больше) |
|
Диапазон измерения толщины слоя половинного ослабления, мм А1 |
от 0,95 до 13,50; ОТ 0,25 ДО 0,75 (ДЛЯ маммографии) |
|
Пределы допускаемой абсолютной погрешности измерения толщины слоя половинного ослабления, мм А1 |
± 0,25; ± 0,01 (для маммографии) |
|
Качества рентгеновского излучения для маммографии |
Мо/30 мкм Мо; Мо/0,5 мм А1; Мо/25 мкм Rh; W/50 мкм Rh; W/50 мкм Ag; W/0,7 мм Al; Rh/25 мкм Rh |
|
Диапазон измерения дозы в импульсе рентгеновского излучения |
от 50 нГр до 500 Гр |
|
Пределы допускаемой относительной погрешности измерения дозы в импульсе рентгеновского излучения, % |
±3,5 |
|
Диапазон измерения числа импульсов |
от 0 до 99999 |
|
Диапазон измерения частоты следования импульса, Гц |
от 0,2 до 500 |
|
Диапазон измерения времени облучения |
от 1 мс до 298 ч |
|
Пределы допускаемой погрешности измерения времени облучения |
± 0,01 % или ± 0,5 мс (в зависимости, что больше) |
|
Габаритные размеры, мм, не более |
115x50x9 |
|
Масса, кг, не более |
0,25 |
|
Ток потребления, мА, не более |
180 |
|
Номинальное значение напряжения питания постоянного тока, В |
5 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от 10 до 40 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 10 до 85 |
|
Диапазон температур окружающей среды при хранении и транспортировании,°C |
от минус 20 до |
|
Диапазон относительной влажности окружающего воздуха при хранении и транспортировании, % |
/7 Ф \\ ОТ 10 ДОюУосуджтвемтУйретр) II ___________________________47 А х w tr п 1 ц деним J II |
|
Степень защиты оболочки по ГОСТ 14254 |
ТР ЭП \\ \6fc'iai4CI>/ ij 1Г ZU V \ _ J0KWJrro./ // |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки мультиметров входит:
• мультиметр - 1шт.;
• программное обеспечение NOMEX - 1 шт.;
• USB кабель, длиной 2 м;
• активный USB удлинитель, длиной 5 м;
• транспортная упаковка - 1 шт.;
• эксплуатационная документация фирмы -1 экз.;
• МРБ МП. ХХХХ-2012 ” Мультиметры NOMEX L 981815. Методика поверки”.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH”, Германия;
МРБ МП. 2284-2012 11 Мультиметры NOMEX L 981815. Методика поверки”.
Заключение
Мультиметры NOMEX L 981815 соответствуют требованиям документации фирмы "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH", Германия;
Межповерочный интервал - не более 12 месяцев (для мультиметров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
