Сигнализаторы довзрывоопасных концентраций СДК-2

Назначение

Сигнализаторы довзрывоопасных концентраций СДК-2 (далее - сигнализаторы) предназначены для непрерывного автоматического измерения концентрации горючих газов и для сигнализации при превышении установленных значений довзрывоопасных концентраций газов, паров горючих жидкостей и их совокупности в воздухе.

Область применения - системы противоаварийной защиты предприятий газовой, нефтехимической и других отраслей промышленности.

Описание

Сигнализаторы состоят из блока индикации (далее - БИ), блока коммутации (далее БК) и блока сенсорного БС-1 (ТУ РБ 101470606.010-2004) (далее - БС). Сигнализаторы изготавливаются двух модификаций СДК-2 и СДК-2/1, Сигнализатор СДК-2 обеспечивает возможность подключения от 1 до 8 блоков сенсорных БС-1, сигнализатор СДК-2/1 обеспечивает подключение 1 блока сенсорного БС-1.

Принцип действия сигнализаторов основан на каталитическом окислении горючих газов и паров жидкостей на поверхности чувствительного элемента сенсора, преобразовании и анализе выделяющейся в процессе реакции теплоты в электрический сигнал. Электрический сигнал обрабатывается процессором сигнализаторов и отображается в цифровой форме на индикаторе БИ.

Места пломбирования блока индикации сигнализаторов от несанкционированного доступа и нанесения государственного поверительного клейма-наклейки приведены в Приложении А.

Сигнализаторы относятся к стационарным приборам непрерывного действия.

Количество каналов измерения концентрации - от одного до восьми.

Сигнализаторы обеспечивают:

- возможность установки двух порогов срабатывания сигнализации для каждого из каналов;

- световую и звуковую сигнализацию о превышении концентрации установленных порогов концентрации;

- отображение информации о работоспособности каждого канала;

- защиту сенсора от газовой перегрузки;

- коммутацию внешних электрических цепей для подключения независимых исполнительных устройств: одного общего для восьми каналов НЕИСПРАВНО^Д^^одного общего для восьми каналов ПОРОГ 1 и восьми ПОРОГ 2 для каждого из канал ов^оЗ^^^.

БИ и БК выполнены в обыкновенном исполнении, БС - во взрывозапщпхйноШр!

БИ и БК устанавливаются вне взрывоопасных зон помещений и наружнйлмюй^^М j

'Х \ДЛЯ дсвдомU

БС в зависимости от исполнения имеет маркировку взрывозащиты а) основное исполнение lExdIICT6; б) исполнение 01 -РВ B3/lExdIICT6, РВ Exd/lExdIICT6;

БС основного исполнения в вариантах 1 (БС-1) и 2 (БС-1М) предназначен для применения во взрывоопасных зонах помещений классов В-1, В-1а, В-16, В-П, В-Па и наружных установках класса В-1г, согласно гл. 7.3 ПУЭ, а также взрывоопасных зонах помещений и наружных установках классов 1,2, согласно ГОСТ Р 51330.9.

БС исполнения 01 предназначен для применения в угольных, сланцевых и соляных шахтах, опасных по газу и пыли и во взрывоопасных зонах помещений классов В-1, В-1а, В-16, В-П, В-Па и наружных установках класса В-1г, согласно гл. 7.3 ПУЭ, а также взрывоопасных зонах помещений и наружных установках классов 1, 2, согласно ГОСТ Р 51330.9.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

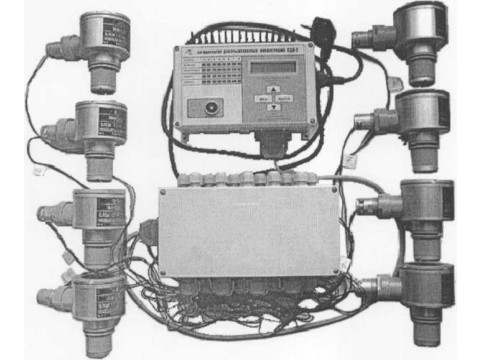

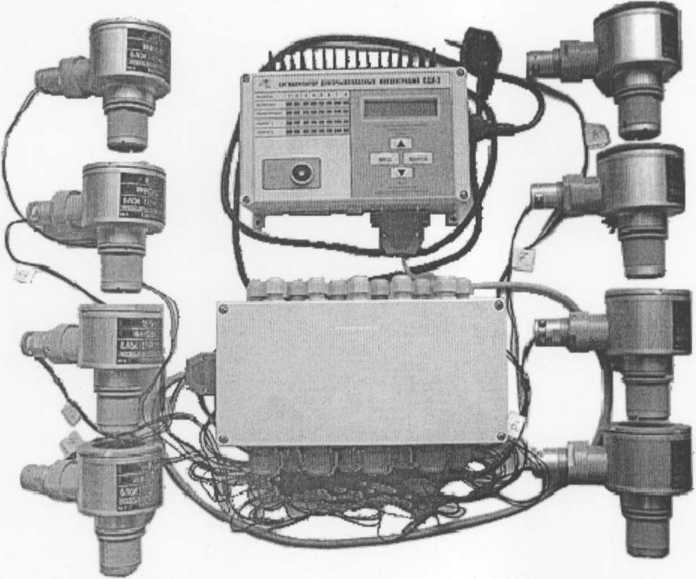

Внешний вид сигнализатора приведен на рисунке 1.

Рис. 1. Сигнализатор довзрывоопасных концентраций СДК-2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальная цена единицы наименьшего разряда цифровой индикации, % НКПР.............................................................................

Число разрядов цифровой индикации........................................

Диапазон измерения концентрации (по метану), % НКПР...............

Пределы допускаемой абсолютной погрешности измерения концентрации, % НКПР..........................................................

Предел допускаемой вариации показаний сигнализатора, % НКПР Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды от нормальных условий до минус 40 °C (для БС), до плюс 50 °C (для сигнализатора), % НКПР.. Дрейф показаний сигнализатора за 8 ч непрерывной работы, % НКПР Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % НКПР..........................................................

Время прогрева, с, не более.....................................................

Время установления показаний, с, не более.................................

Диапазон установки порогов срабатывания сигнализации, % НКПР... Напряжение питания, В...........................................................

0,1

3

от 0 до 50

±5

2,5

±2,5 ±1,25

±1,5

с частотой, Гц.........................................................

Потребляемая мощность, ВА, не более........................................

Степень защиты оболочки по ГОСТ 14254:

- блока индикации..................................................................

- блока коммутации.................................................................

- блока сенсорного БС-1............................................................

Сигнализатор работоспособен при следующих условиях окружающей среды:

диапазон рабочих температур, °C

- блока индикации.................................................................

- блока коммутации................................................................

- блока сенсорного БС-1 ..........................................................

Относительная влажность воздуха, %..........................................

Атмосферное давление, кПа......................................................

Габаритные размеры, мм, не более

Блока индикации (БИ)............................................................

Блока коммутации (БК)...........................................................

Блока сенсорного (БС)............................................................

Масса, кг, не более

Блока индикации (БИ)............................................................

Блока коммутации (БК)...........................................................

Блока сенсорного (БС)............................................................

Средняя наработка на отказ, ч, не менее.....................................

Средний срок службы, лет, не менее..........................................

50 ±1

25

IP 20

IP 20

IP 54

от 0 до 50

от 0 до 50

от минус 40 до плюс 50 до 95 при 30 °C от 84 до 106,7

210x160x90 280x180x110 158x182x85

1,5

1,2

1,5

15000

10

Знак утверждения типа

Знак утверждения типа наносится на табличку с маркировочными данными, расположенную на левой боковой стороне блока индикации сигнализатора, методом химического оксидирования и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки сигнализатора указан в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 101470606.012-2005 «Сигнализаторы довзрывоопасных концентраций СДК-2»;

ГОСТ 15150-69 « Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;

ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»;

ГОСТ 12.2.091 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;

МРБ МП. 1473-2005 «Сигнализатор довзрывоопасных концентраций СДК-2. Методика поверки».

Заключение

Сигнализаторы соответствуют требованиям ТУ BY 101470606.012-2005, ГОСТ 15150-69, ГОСТ 12997-84, ГОСТ 14254-96, ГОСТ 12.2.091.

Межповерочный интервал - не более 6 месяцев.

Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № ВY/112.02.1.0.0025.
