Осциллографы С1-147

Назначение

Осциллографы С1-147 предназначены для наблюдения и измерения электрических сигналов в реальном масштабе времени в диапазоне напряжений от 4 мВ до 40 В и длительностью от 20 нс до 2 с в полосе частот от 0 до 70 МГц.

Применяются при производстве, эксплуатации, ремонте и наладке радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.

Описание

Осциллографы содержат следующие составные части:

- тракт вертикального отклонения (с линией задержки);

- блок развертки;

- блок управления;

- ЭЛТ;

- источник вторичного электропитания со схемой управления ЭЛТ.

Исследуемый сигнал подается на вход одного или обоих каналов тракта вертикального отклонения, где осуществляется усиление сигнала до напряжений, обеспечивающих заданный размер изображения по вертикали на экране ЭЛТ. В тракте вертикального отклонения осуществляется коммутация каналов осциллографа.

Блок развертки обеспечивает получение синхронного с исследуемым сигналом линейного развертывающего напряжения и его усиление для получения заданного размера изображения сигнала по горизонтали, а также осуществляет управление яркостью ЭЛТ и производит гашение обратного хода луча.

Блок управления служит для управления режимами работы тракта вертикального отклонения и блоком развертки и для их калибровки, а также для компенсации делителя 1:10.

Линия задержки осуществляет необходимую задержку исследуемого сигнала для получения возможности исследования его переднего фронта и подачу на выходной усилитель «Y».

ЭЛТ служит для преобразования электрических сигналов, поступающих с усилителей горизонтального и вертикального отклонение в видимое изображение исследуемого сигнала на экране ЭЛТ. Осциллографы С1-147 являются переносными приборами. Ручк^^^^>щ<и позволяет установить осциллографы под требуемым углом.                    /v тТО

Осциллограф С1-147 является модернизированной моделью осциллографов С1-127/1.

Отличаются более современным дизайном, расширенной полосой частот до 70 МГц.

Общий вид осциллографов приведен на рисунке 1.

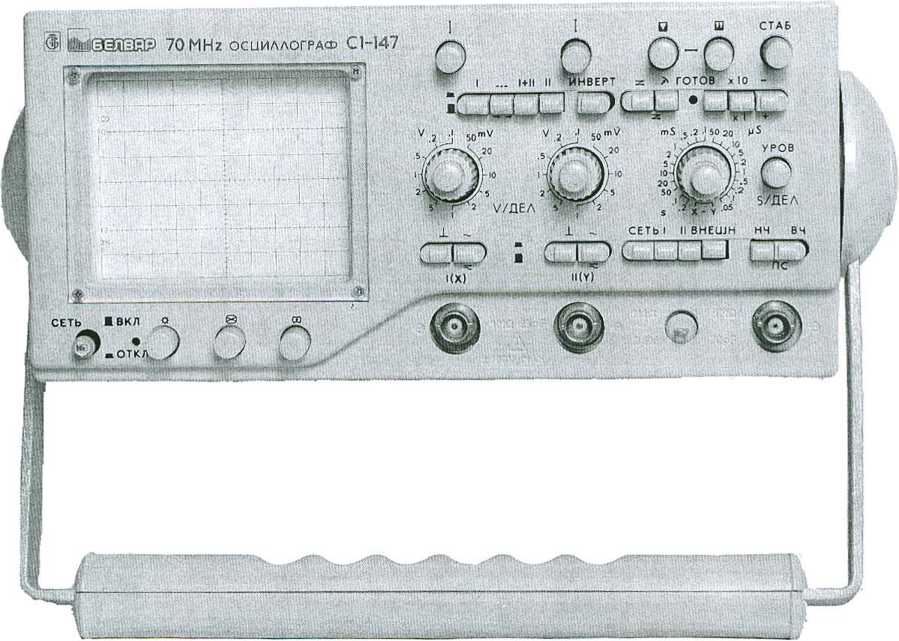

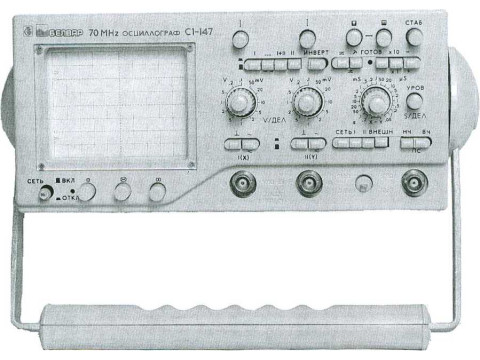

Рисунок 1 - Осциллограф С1-147. Общий вид

Места нанесения на осциллографах знака поверки в виде клейма-наклейки и поверителыюго клейма приведены в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая часть экрана

Диапазон коэффициентов отклонения

Пределы допускаемой основной погрешности коэффициентов отклонения,

- в рабочих условиях эксплуатации

Диапазон коэффициентов развертки

(60x80) мм

от 1 мВ/дел до 5 В/дел

± 3 % (± 4 % - с делителем 1:10)

± 4,5 % (± 6 % - с делителем 1:10) от 50 нс/дел до 200 нс/дел

Имеется десятикратная растяжка и плавное увеличение коэффициентов развертки не менее, чем в 2,5 раза относительно калиброванного положения

Пределы допускаемой основной погрешности коэффициентов

развертки в диапазоне от 100 нс/дел до 0,2 с/дел,             ± 3 % (без растяжки)

± 5 % (с растяжкой)

- в рабочих условиях эксплуатации

± 4,5 % (без растяжки)

± 7,5 % (с растяжкой)

Пределы допускаемой основной погрешности измерения временных интервалов для коэффициентов развертки

0,05 мкс/дел,                                               ± 5 %

- в рабочих условиях эксплуатации                        ± 7,5 %

Время нарастания ПХ в диапазоне (0,005-5) V/дел, не более 5 нс

- для коэффициентов отклонения 1,2 мВ/дел, не более        30 нс

- с делителем 1:10 в диапазоне (0,005-2) V/дел, не более 7 нс

Выброс в диапазоне (0,005-5) V/дел, не более                5 %

- для коэффициентов отклонения 1,2 мВ/дел, не более        5 %

- с делителем 1:10 в диапазоне (0,005-2) V/дел, не более 10 %

Время установления ПХ в диапазоне (0,005-5) V/дел, не более 35 нс

- для коэффициентов отклонения 1,2 мВ/дел, не более        200 нс

- с делителем 1:10 в диапазоне (0,005-2) V/дел, не более       35 нс

Неравномерность в диапазоне (0,005-5) V/дел, не более       2 %

- для коэффициентов отклонения 1,2 мВ/дел, не более        5 %

- с делителем 1:10 в диапазоне (0,005-2) V/дел, не более 5 %

Параметры входов каналов вертикального отклонения непосредственного входа:

- входное активное сопротивление - входная емкость, не более при работе с делителем 1:10:

- входное активное сопротивление - входная емкость, не более Диапазон частот синхронизации: - при внешней синхронизации - при внутренней синхронизации Минимальный уровень сигнала: - при внешней синхронизации - при внутренней синхронизации Максимальный уровень сигнала: - при внешней синхронизации - при внутренней синхронизации

(1 ±0,03) МОм

25 пФ

(10 ±0,3) МОм

18 пФ

от 10 Гц до 70 МГц

от 10 Гц до 100 МГц

0,8 дел

0,2 В

Параметры калибратора:

- частота следования импульсов

- амплитуда

Масса осциллографов, не более

Габаритные размеры, не более

Потребляемая мощность, не более

Средняя наработка на отказ, не менее

Гамма-процентный ресурс при у=95%, не менее

Среднее время восстановления, не более

Напряжение питающей сети:

Время непрерывной работы Рабочие условия эксплуатации -температура -влажность

(1000 ± 10) Гц

(0,6 ± 0,006) в

6 кг

300x130x410 мм

50В-А

10000 ч

10000 ч

3 ч

(220 ± 22) В, частотой (50 ± 1)Гц (220 ± 11) В, (115 ±5,75) В частотой (400 ± 10)Гц 16 ч

от минус 10 °C до плюс 40 °C

90 % при 25 °C

Знак утверждения типа

Знак Утверждения типа эксплуатации.

наносится на прибор и титульный лист руководства по

Комплектность

Осциллографы поставляются в следующем комплекте:

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ТУ РБ 07519797.033-98 «Осциллограф С1-147. Технические условия».

МП 321-97 «Осциллограф С1-147. Методика поверки».

Заключение

Осциллографы С1-147 соответствуют требованиям ГОСТ 22261-94 и 'ГУ РБ 07519797.033-98.

Межповерочный интервал - не более 12 месяцев (для осциллографов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,

220053, г. Минск, Старовиленский тракт, 93, тел. 234-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
