Осциллографы С1-157

Назначение

Осциллографы С1-157 предназначены для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 100 МГц, а также для измерения параметров двух- и трехполюсников при помощи встроенного тестера компонентов.

Область применения: производство, эксплуатация, ремонт и наладка различной радиоэлектронной аппаратуры.

Описание

Осциллографы содержат следующие составные части.

- аттенюатор капала А;

- аттенюатор канала Б;

- усилитель предварительный Y;

- линия задержки;

- усилитель выходной Y;

- усилитель горизонтального отклонения;

- усилитель импульсов подсвета;

- блок развертки;

- калибратор;

- блок управления;

- электронно-лучевая трубка (ЭЛТ);

- тестер компонентов;

- блок питания, в состав которого входит схема управления ЭЛТ.

Принцип дейст вия.

Исследуемые сигналы подаются на входы аттешоаторов каналов А и Б. В аттенюаторах осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на экране ЭЛТ. В усилителе предварительном осуществляется усиление сигналов, калибровка усиления в каждом канале, инвертирование сигнала в канале Б, смещение сигналов в каждом канале с целью перемещения изображения сигналов по вертикали, выбор каналов (одного, двух или суммы, а также наряду с ними канажюияхро-низации). Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, развертки и подсвета, что позволжт/НабДюдать фронты коротких импульсов.                                             1(     ..

\    ‘ стр, 1 из 6

ах.._„

Выходной усилитель У усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ. В блоке развертки осуществляется синхронизация сигнала для получения неподвижного изображения сигнала на экране ЭЛТ.

Калибратор служит для периодической проверки и калибровки коэффициентов отклонения и развертки.

Тракт горизонтального отклонения осциллографов обеспечивает автоколебательный. ждущий и однократный режимы работы.

Осциллографы С1-157 являются переносными приборами. Ручка переноски позволяет установить осциллографы под требуемым углом.

Тестер компонентов служит для измерения параметрон двух и фехтюлюсникон.

Общий вид осциллографов приведен на рисунке 1.

Место нанесения на осциллографах оттиска знака поверки и знака поверки в виде клейма наклейки приведено в приложении А.

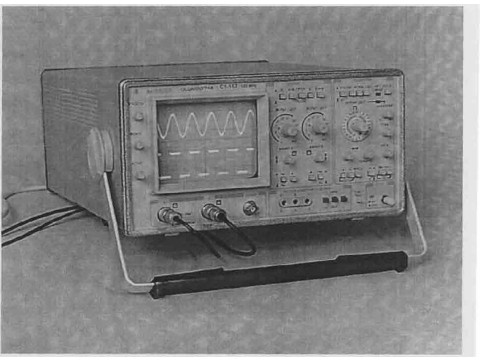

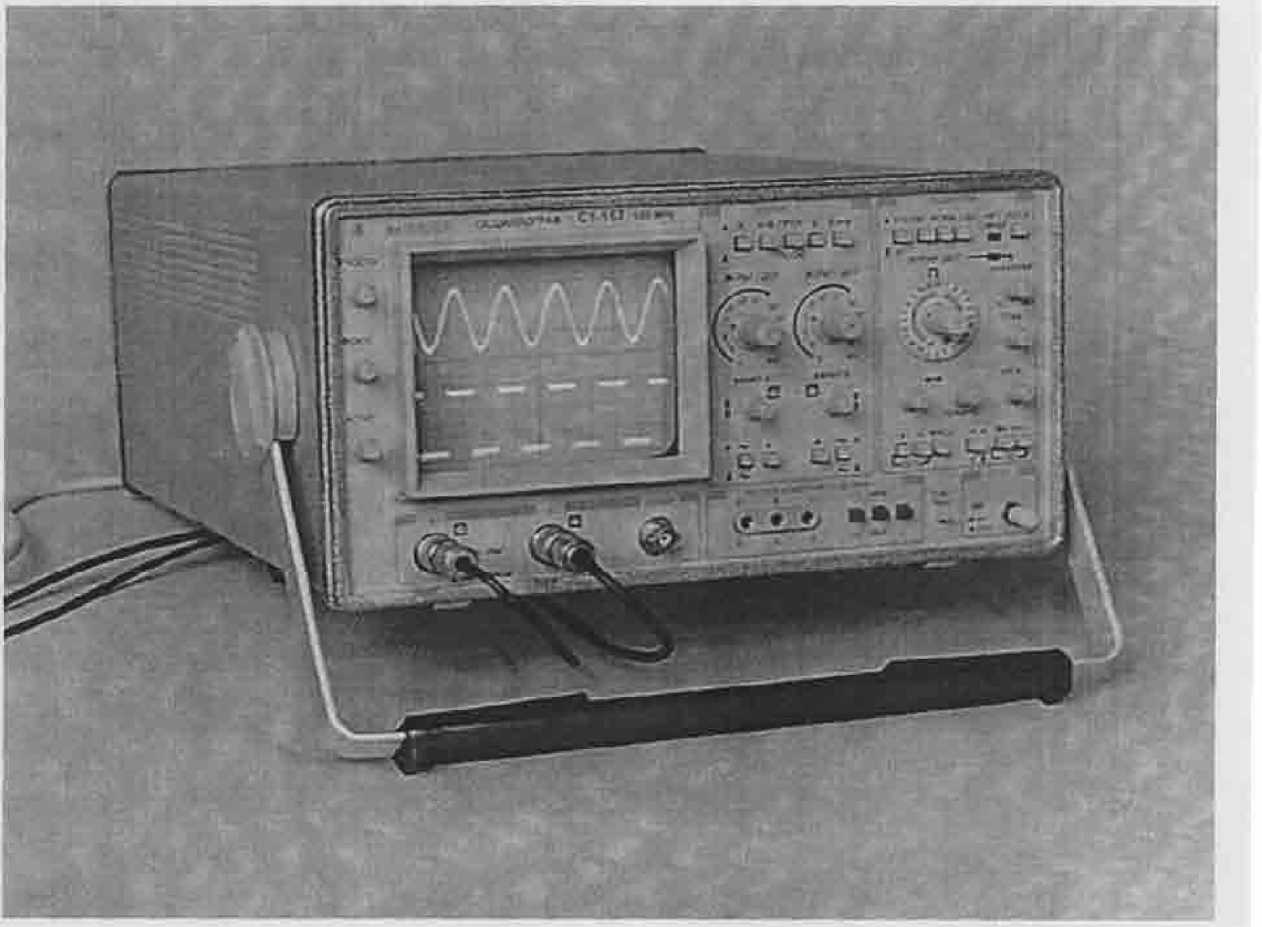

Рисунок 1 - Осциллограф С1-157. Общий вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Рабочая часть экрана ЭЛТ

Количество каналов

Диапазон коэффициентов отклонения

Диапазон коэффициентов развертки

Пределы допускаемой основной погрешности коэффициентов отклонения

- в рабочих условиях применения

Пределы допускаемой основной погрешности коэффициентов развертки

- в рабочих условиях применения

Пределы допускаемой основной погрешности измерения временных интервалов для коэффициентов развертки от 0,02 до0.5 мкс/дел с включенной растяжкой и для коэффициентов развертки 0,02 и 0,05 мкс/дел без растяжки

- в рабочих условиях применения

Параметры входов каналов вертикального отклонения - входное активное сопротивление - входная емкость, не более

Параметры переходной характеристики каждого из каналов вертикального отклонения, нс более:

-время нарастания

- выброс

- время установления

- неравномерность на участке установления Параметры входов каналов вертикального отклонения: непосредственного входа:

- входное активное сопротивление

- входная емкость, не более при работе с делителем 1:10:

- входное активное сопротивление

- входная емкость, не более

Диапазон частот синхронизации:

Предельные уровни сигнала при внутренней синхронизации:

- в диапазоне частот от 10 Гц до 30 МГц: минимальный уровень, не более: максимальный уровень, не менее:

- в диапазоне частот от 30 до 100 МГц: минимальный уровень, не более: максимальный уровень, не менее:

Предельные уровни сигнала при внешней синхронизации:

минимальный уровень, не более: максимальный уровень, не менее: Параметры калибратора:

- частота следования импульсов

- амплитуда

80x100 мм

2

от 5 мВ/дел до 5 В/дел

от 0.02 мкс/дел до 200 мс/дел

±3,0 % (±4,0 % с делителем 1:10)

±4,5 % (±6,0 % с делителем 1:10)

±4,0 % (± 5,0 % с растяжкой)

±6,0 %(±7,5 % с растяжкой)

±5,0 %

±7,5 %

(1±0,03)МОм

25 пФ

3,5 нс (3,5 нс с делителем 1:10)

6 % (10 % с делителем 1:10)

18 нс (25 нс с делителем 1:10)

6 % (10 % с делителем 1:10)

(1 ±0,03) МОм

25 пФ

(10 ±0,3) МОм

20 пФ

от 10 Гц до 100 МГц

0,8 дел

8 дел

2 дел

8 дел

0,2 В

10 В

(1000 ±10) Гц

(0,6 ± 0,006) В

Потребляемая мощность, не более

80 В А

8

395x338x169

8000

10000 ч

3 ч

от 5 до 40 ° С

90 % при 25 °C

(220 ± 22) В, частотой (50 ± 1) Гц

Масса, не более

Габаритные размеры, не более

Средняя наработка на отказ, не менее

Гамма-процентный ресурс при у =95%, не менее

Среднее время восстановления, не более

Рабочие условия эксплуатации : - температура окружающей среды - относительная влажность воздуха - напряжение питающей сети . В

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель осциллографов методом офсетной печати и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки осцилло!рафов соответствует таблице 2. Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

У ШЯИ.411161.026 ТУ «Осциллограф С1 -157. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

УШЯИ.411161.026 МП «Осциллограф С1 -157. Методика поверки».

Заключение

Осциллографы С1 -157 соответствуют требованиям УШЯИ.411161.026 ТУ, ГОСТ 22261-94. Мсжновсрочный интервал - нс 5олсе12 месяцев для осциллографов, предназначенных для применения либо применяемых в сфере законодательной метрологии.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

г.Минск, Старовиленский тракт, 93, тел.334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
