Осциллографы цифровые С8-52

Назначение

Осциллографы цифровые С8-52 (далее осциллографы) предназначены для исследования и измерения параметров периодических электрических сигналов в полосе частот от 0 до 120 МГц и однократных сигналов в полосе частот до 10 МГц.

Осциллографы обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 500 с, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной жидкокристаллический индикатор (ЖКИ).

Осциллографы применяются при наладке, контроле, ремонте измерительных приборов, систем и устройств в различных областях хозяйственной деятельности.

Описание

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой.

Осциллографы выполнены в оригинальном металлическом корпусе. Осциллографы имеют блочно-функциональную конструкцию и состоят из следующих функциональных блоков:

- усилителя входного;

- процессора;

- панели управления;

- аккумулятора;

- ЖКИ;

- блока питания.

На передней панели крепятся панель управления, ЖКИ, процессор.

Управление осциллографами осуществляется при помощи кнопочных переключателей и ручек управления. На переднюю панель также выходят входные и выходные разъемы усилителя входного, устанавливаемого снизу шасси, разъем калибратора, расположен сетевой блок питания.

На задней панели крепятся сетевой фильтр, аккумулятор, сетевая фейсов и выключатель сети.

Крышка корпуса цельная (типа чулок) крепится между задней и передней панелями.

Усилитель содержит два канала для усиления и калибровки входного сигнала с полосой до 120 МГц; устройство синхронизации по обоим каналам и внешнему сигналу; ЦАПы для смещения сигналов по каждому из каналов, установки уровней синхронизации по каждому из каналов и внешней синхронизации, балансировки сигналов и автоматической калибровки каналов.

Процессор содержит основной процессорный блок, осуществляющий управление ЖКИ, обработку сигнала, связь осциллографов с внешним интерфейсом, управление АЦП и два АЦП.

АЦП осуществляет преобразование аналогового сигнала в цифровую форму с частотой дискретизации до 250 МГц и запоминает его в памяти.

Панель управления предназначена для управления осциллографами с передней панели, обработки кодов, поступающих с кнопок и переключателей, управления аналоговым блоком и передачи результатов обработки основному процессорному блоку.

В качестве устройства отображения используется TFT ЖКИ с разрешением 240x320 пикселей.

Блок питания обеспечивает формирование стабилизированного напряжения 12 В. Имеет встроенное зарядное устройство для аккумулятора 13,7 В.

Внешний вид осциллографов приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) показано в приложении А, рисунок А1, места нанесения поверительного клейма и оттиска клейма ОТК (задняя ножка осциллографов) показаны в приложении А, рисунок А2.

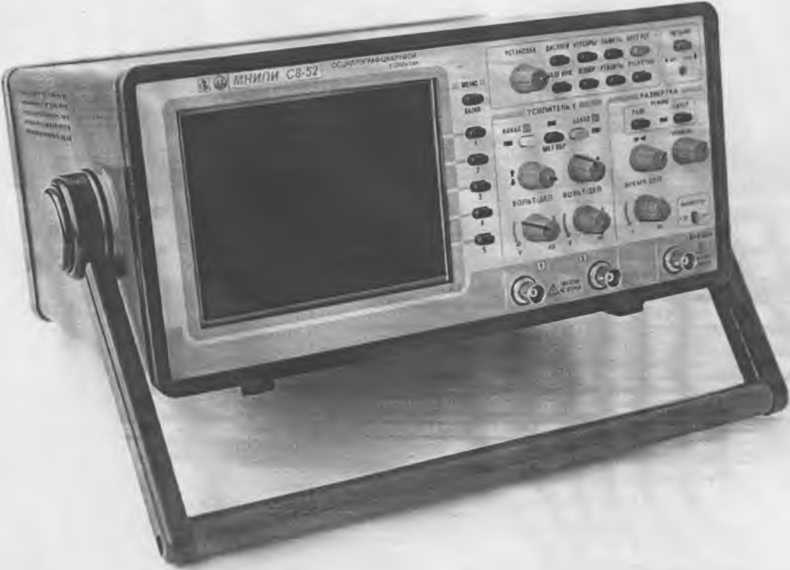

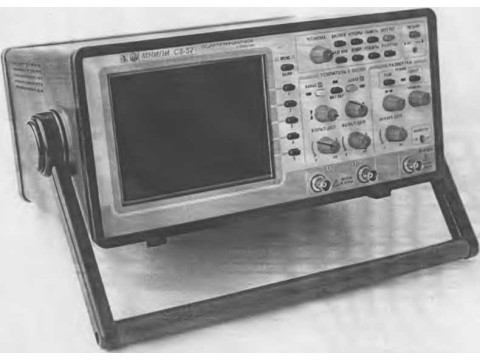

Рисунок 1 - Внешний вид осциллографов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая часть экрана ЖКИ:

- по горизонтали

- по вертикали

Частота дискретизации

Количество каналов в тракте Y

Диапазон коэффициентов отклонения

90 мм (10 дел), 108 мм (12 дел) при выключенном меню;

72 мм (8 дел);

250 Мвыб/сек в реальном масштабе времени;

2;

от 0,002 до 20 В/дел;

Пределы допускаемой основной погрешности коэффициентов отклонения каждого из каналов в нормальных условиях эксплуатации

± 3 %;

Пределы допускаемой погрешности коэффициентов отклонения каждого из каналов в рабочем диапазоне температур

±4,5%;

каждого из каналов вертикального

Параметры переходной характеристики (ПХ)

отклонения не превышают значений, указанных в таблице 1:

Таблица 1

Диапазон коэффициентов развертки

от 1 нс/дел до 50 с/'дел;

Пределы допускаемой основной погрешности коэффициентов развертки                       ±1,5%;

Пределы допускаемой погрешности коэффициентов развертки в рабочем диапазоне температур          ± 2,5 %;

Пределы допускаемой основной погрешности измерения напряжения

Sv = ±( 2,0 +

где Un - конечное значение установленного диапазона, В, равное 8 дел;

U- значение измеряемого напряжения, В;

Пределы допускаемой основной погрешности измерения временных интервалов

Тп 5Т = ± (0,5 + у ),

где Тп = 10-Кразв - длительность развертки, с;

Т - длительность измеряемого интервала, с;

Кразв - коэффициент развертки, с/дел;

Потребляемая мощность, не более                  90 В-А;

Мощность, потребляемая от встроенного аккумулятора, не более

40 Вт;

7 кг;

от минус 10 °C до п

Масса, не более

Диапазон температур рабочих условий применения

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель осциллографов методом офсетной печати, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1 Осциллограф цифровой С8-52                                  1 шт.

2 Комплект ЗИП эксплуатационный                              1 шт.

4 Программное обеспечение «SILUET», разработчик ОАО «МНИПИ» 1 шт. (DVD-RW)

3 Руководство по эксплуатации                                    1 шт.

5 Методика поверки                                            1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования».

ТУ BY 100039847.126-2013 «Осциллограф цифровой С8-52. Технические условия».

МРБ МП.2361-2013 «Осциллограф цифровой С8-52. Методика поверки».

Заключение

Осциллографы цифровые С8-52 соответствуют ГОСТ 22261-94, ГОСТ 12.2.091-2002, ТУ BY 100039847.126-2013

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
