Осциллографы С1-137, С1-137/1
| Номер в ГРСИ РФ: | РБ 03 16 0053 13 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Осциллографы |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
|
Описание типа РБ 03 16 0053 13 [2013-11-05]
rb-03-16-0053-13_2013-11-05.pdf
|
Скачать |
Осциллографы Cl-137, С1-137/1 предназначены для исследования формы электрических сигналов в реальном масштабе времени в диапазоне напряжений от 6 мВ до 40 В (размах с делителем 1:10 - до 300 В) и длительностью от 50 нс до 2 с в диапазоне частот от 0 до 25 МГц, а осциллограф С1-137/1, кроме того, для измерения напряжения постоянного и переменного тока в диапазонах от 2 мВ до 1000 В и от 2 мВ до 700 В соответственно, силы постоянного и переменного тока в диапазонах от 20 мкА до 2 А, электрического сопротивления постоянному току в диапазоне от 1 Ом до 2 МОм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 0053 13 |
| Наименование | Осциллографы С1-137, С1-137/1 |
| Год регистрации | 2013 |
| Номер сертификата | 8412 |
| Дата регистрации | 2013-03-28 |
| Срок действия | 2018-03-28 |
| Получатель сертификата | ЧУП "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЧУП "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, к.30
Контакты: 293-94-68 / 284-46-47 / kons-r@nm.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по 15 РУВИ.411161.004 ИЭ. |
Поверители
Скачать
|
Описание типа РБ 03 16 0053 13 [2013-11-05]
rb-03-16-0053-13_2013-11-05.pdf
|
Скачать |
Описание типа
Назначение
Осциллографы Cl-137, С1-137/1 предназначены для исследования формы электрических сигналов в реальном масштабе времени в диапазоне напряжений от 6 мВ до 40 В (размах с делителем 1:10 - до 300 В) и длительностью от 50 нс до 2 с в диапазоне частот от 0 до 25 МГц, а осциллограф С1-137/1, кроме того, для измерения напряжения постоянного и переменного тока в диапазонах от 2 мВ до 1000 В и от 2 мВ до 700 В соответственно, силы постоянного и переменного тока в диапазонах от 20 мкА до 2 А, электрического сопротивления постоянному току в диапазоне от 1 Ом до 2 МОм.
Область применения - электрорадиоизмерения при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
Описание
Осциллографы имеют блочно-функциональную конструкцию и состоят из электронно-лучевой трубки (ЭЛТ), и следующих функциональных блоков:
- модуль основной;
- блоки управления;
- устройство усилительное;
- преобразователь;
- линия задержки.
Исследуемый сигнал подается на вход усилителя вертикального отклонения, где осуществляется усиление сигнала до необходимой величины. В блоке развертки осуществляется синхронизация сигнала. Оба блока входят в состав модуля основного. Устройство усилительное усиливает сигнал до величины, удобной для его исследования на экране ЭЛТ. Блоки управления осуществляют выбор режимов осциллографов. Преобразователь служит для получения ряда напряжений постоянного и переменного токов, которые необходимы для работы всех устройств осциллографов. Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации и развертки, что позволяет наблюдать фронты коротких импульсов.
Осциллографы Cl-137, С1-137/1 - двухканальные с полосой пропускания 25 МГц.
В осциллографе С1-137/1 дополнительно реализована функция мультиметра, который предназначен для измерения напряжения и силы постоянного и переменного тока, a^jaose электрического сопротивления.
Осциллографы являются портативными приборами. Ручка переноски позволяет у(^- \ новить осциллографы под требуемым углом. I
средств измерений Республики Беларусь
довумш
Общий вид осциллографов приведен на рисунках 1, 2.
Место нанесения на осциллографах оттиска поверительного клейма и поверительного клейма-наклейки приведены в приложении А.

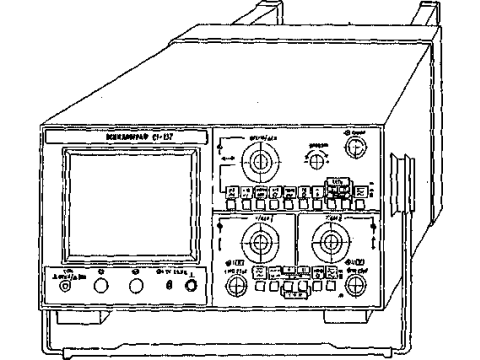

Рисунок 1 - Осциллограф С1-137. Общий вид.

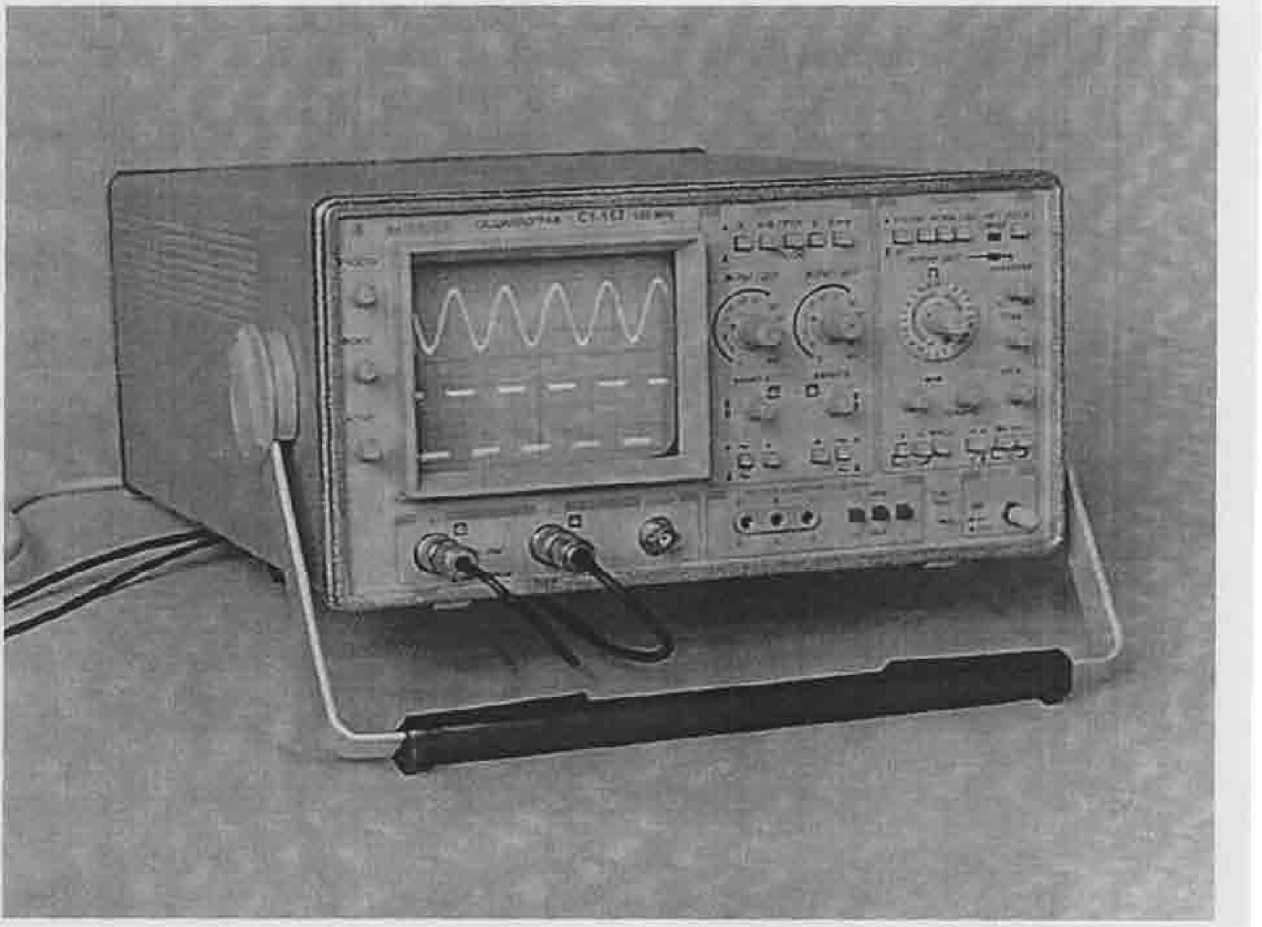

Рисунок 2 - Осциллограф С1-137/1. Общий вид.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение |
|
1 |
2 |
|
1 Рабочая часть экрана |
(60 х 80) мм |
|
2 Число каналов |
2 |
|
3 Диапазон коэффициентов отклонения |
от 2 мВ/дел до 5 В/дел (до 50 В/дел с делителем 1:10) |
|
4 Пределы допускаемой основной погрешности коэффициентов отклонения |
±4 % (±5 % с делителем 1:10) |
|
5 Пределы допускаемой погрешности коэффициентов отклонения в рабочем диапазоне температур |
±6 % (±7 % с делителем 1:10) |
|
6 Диапазон коэффициентов развертки |
от 200 нс/дел до 200 мс/дел |
|
7 Пределы допускаемой основной погрешности коэффициентов развертки |
±4 % (±5 % с растяжкой) |
|
8 Пределы допускаемой погрешности коэффициентов развертки в рабочем диапазоне температур |
±6 % (±7 % с растяжкой) |
|
9 Время нарастания переходной характеристики (ПХ), не более |
14 нс (20 нс - с делителем 1:10) |
|
10 Выброс, не более |
9% |
|
11 Время установления, не более |
50 нс |
|
12 Неравномерность ПХ на участке установления, не более |
9% |
|
13 Неравномерность ПХ, не более |
3 % |
|
14 Параметры калибратора: - частота следования импульсов - амплитуда сигналов |
(1000± 15) Гц (1 ±0,015) В |
|
15 Параметры входов каналов вертикального отклонения: - входное активное сопротивление - входная емкость, не более |
(1± 0,02) МОм 25 пФ (17 пФ - с делителем 1:10) |
|
16 Диапазон частот внутренней синхронизации |
от 10 Гц до 25 МГц |
|
17 Минимальный уровень внутренней синхронизации |
0,8 деления |
|
18 Максимальный уровень внутренней синхронизации |
8 делений |
|
19 Нестабильность синхронизации, не более |
0,2 деления |
|
20 Диапазон частот внешней синхронизации гармоническим сигналом амплитудой 500 мВ |
от 10 Гц до 25 МГц и телевизионным сигналом (строкой и полем) |
|
21 Максимальный уровень внешней синхронизации |
5В |
|
22 Минимальный уровень внешней синхронизации |
0,2 В |
|
23 Габаритные размеры, не более |
375x270x130 мм (для С1-137) 375x270x160 мм (для С1-137/1) |
|
24 Потребляемая мощность, не более |
40 ВА |
|
25 Масса осциллографа С1-137, не более |
5 кг |
|
26 Масса осциллографа С1-137/1, не более |
5,3 кг |
|
27 Рабочие условия эксплуатации: - диапазон температур окружающего воздуха - диапазон относительной влажности - диапазон напряжений питающей сети |
от плюс 5 °C дсхряюе^О °C до 80 от 198 $ до Зад&р | |
рад
из 7
таблицы 1
|
1 |
2 | |||
|
Дополнительные характеристики для осциллографа С1-137/1 | ||||
|
28 Диапазон измерений напряжения постоянного тока |
от 2 мВ до 1000 В | |||
|
29 Конечные значения диапазонов измерений напряжения постоянного тока |
200 мВ, 2 В, 20 В, 200 В, 2000 В | |||
|
30 Пределы допускаемой основной погрешности измерения напряжения постоянного тока, % |
± |
0,7 + 0,1 • (—- 1J и | ||
|
31 Диапазон измерений среднего квадратического значения напряжения переменного тока в диапазоне частот от 20 Гц до 1 кГц |
от 2 мВ до 700 В | |||
|
32 Конечные значения диапазонов измерений среднего квадратического значения напряжения переменного тока в диапазоне частот от 20 Гц до 1 кГц |
200 мВ, 2 В, 20 В, 200 В, 2000 В | |||
|
33 Пределы допускаемой основной погрешности измерения среднего квадратического значения напряжения переменного тока в диапазоне частот от 40 Гц до 400 кГц , % |
± |
и m О + 1Г> | ||
|
34 Пределы допускаемой основной погрешности измерения среднего квадратического значения напряжения переменного тока в диапазоне частот от 20 Гц до 40 Гц и от 400 Гц до 1 кГц, % |
+ |
5 + 0,5-б^-1; U J | ||
|
35 Диапазон измерений силы постоянного тока |
от 20 мкА до 2 А | |||
|
36 Конечные значения диапазонов измерений силы постоянного тока |
2 мА, 20 мА, 200 мА, 2000 мА | |||
|
37 Пределы допускаемой основной погрешности измерений силы постоянного тока, % |
± |
0,4 + 0,1 -(^-1, | ||
|
38 Диапазон измерений среднего квадратического значения силы переменного тока |
от 20 мкА до 2 А | |||
|
39 Конечные значения диапазонов измерений среднего квадратического значения силы переменного тока |
2 мА, 20 мА, 200 мА, 2000 мА | |||
|
40 Пределы допускаемой основной погрешности измерения среднего квадратического значения силы переменного тока на диапазонах с пределами измерений 200 мА и 2000 мА в диапазоне частот от 40 Гц до 1 кГц, и на диапазоне с пределом измерений 20 мА в диапазоне частот от 40 Гц до 400 Гц, % |
ь 1,5+^-1; | |||
|
41 Пределы допускаемой основной погрешности измерения среднего квадратического значения силы переменного тока на диапазоне с пределом измерений 2 мА в диапазоне частот от 40 Гц до 60 Гц, % |
+ |
2 + 0,8-(^-1; | ||
|
42 Диапазон измерений сопротивления постоянному току |
от 1 Ом до 2 МОм | |||
|
43 Конечные значения диапазонов измерений сопротивления постоянному току |
200 Ом, 2 кОм, 20 кОм, 200 кОм, 2000 кОм, 2 МОм | |||
|
44 Пределы допускаемой основной погрешности измерения сопротивления постоянному току на диапазонах с пределами измерений 200 Ом и 2 МОм |
± |
+ р >э 1^ 1 1—— | ||
|
45 Пределы допускаемой основной погрешности измерения сопротивления постоянному току на диапазонах с пределами 2 кОм, 20 кОм, 200 кОм |
+ |
0,4 +1 -(^-V R | ||
|
Примечание: U (I, R) - значение измеряемого напряжения (тока, сопротивления); Un (In, Rn) - верхние пределы установленного диапазона измеряемопр Hanj^jeA^ ния (тока, сопротивления). Ц | ||||
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель осциллографов методом офсетной печати, а также на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
Комплект поставки осциллографов Cl-137, С1-137/1 определяется заказом в соответствии с технической документацией ЧУП «Завод СВТ».
Основной комплект поставки приведен в таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество | |
|
Cl-137 |
С1-137/1 | ||
|
Осциллограф Cl-137 |
РУВИ.411161.004 |
1 |
- |
|
Осциллограф С1-137/1 |
РУВИ.411161.004-06 |
- |
1 |
|
Делитель |
HP-9100 |
2 |
2 |
|
Кабель |
Тг4.853.787-03 |
1 |
1 |
|
Шнур соединительный |
РУВИ.685631.040 |
1 |
1 |
|
Отвертка |
ГВ6.890.023 |
1 |
1 |
|
Щуп |
Тгб.360.003 |
- |
2 |
|
Кабель «К2» |
Тг4.584.233 |
- |
1 |
|
Формуляр. Часть 1 |
РУВИ.411161.004 ФО |
1 |
- |
|
Формуляр. Часть 1 |
РУВИ.411161.004-06 ФО |
- |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
РУВИ.411161.004 ТУ «Осциллографы Cl-137, С1-137/1. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования".
Заключение
Осциллографы Cl-137, С1-137/1 соответствуют требованиям РУВИ.411161.004 ТУ, ГОСТ 22261-94, ГОСТ 12.2.091-2002.
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений
и техники БелГИМ.
г. Минск, Старовиленский тракт, 93, тел.234-98-13,
аттестат аккредитации № BY112.02.1.0.0025
